前端摄像头到远端平台的实现过程

news 2025/11/1 11:13:25

将网络摄像头的视频信息映射到互联网并在云端平台展示处理，需要一套完整的硬件、软件和传输协议协同工作。

下面我将从这三个维度详细拆解所需的组件和工作流程。

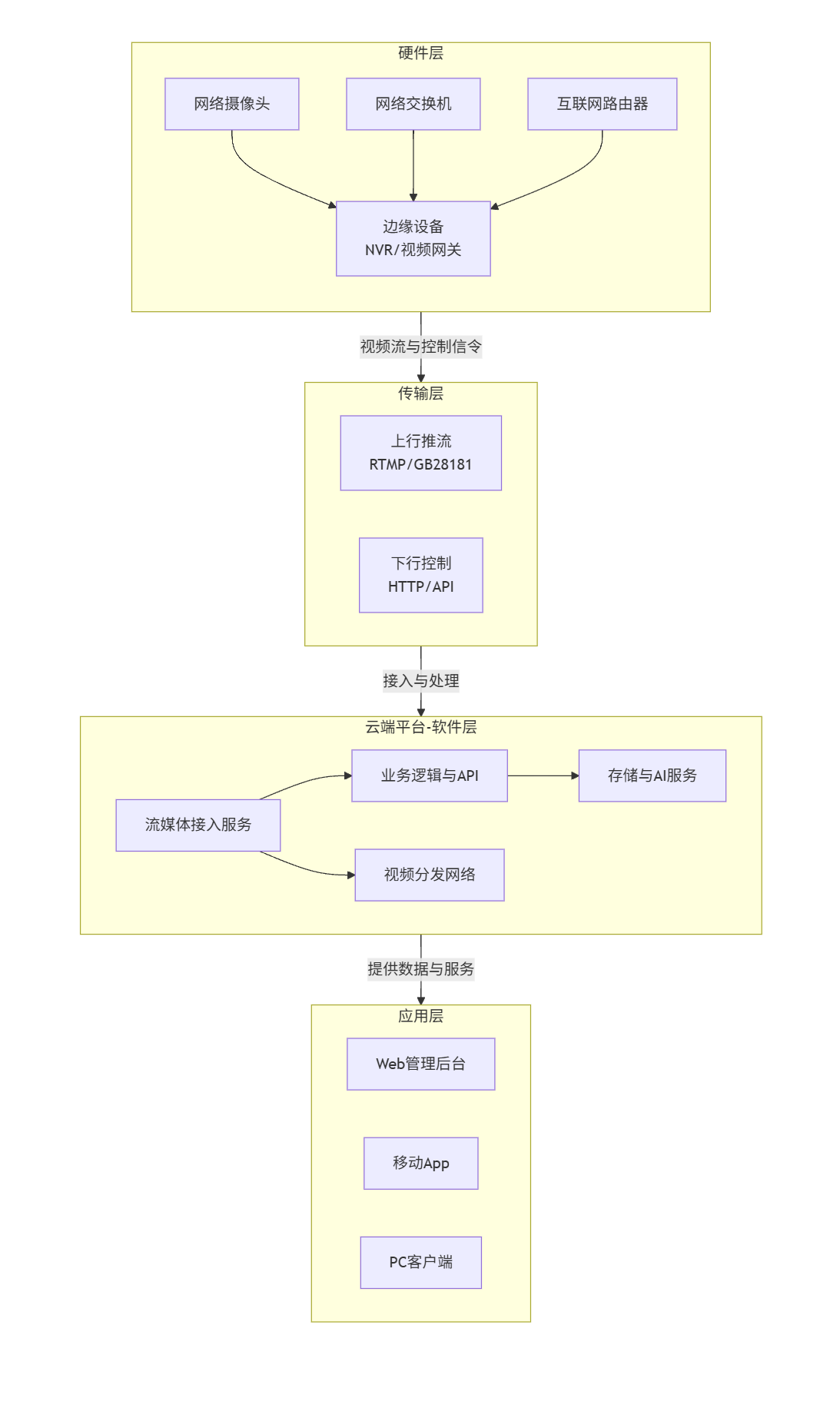

系统架构全景图

首先，通过下图可以直观地了解整个系统是如何协同工作的：

一、硬件组成

1. 前端与边缘侧硬件

网络摄像头：核心的视频采集设备。
- 要求：支持标准流媒体协议（如 RTSP、RTMP）或国家标准协议（如 GB/T28181）。这是与云端通信的基础。
- 功能：负责采集、编码（H.264/H.265）视频。
本地网络设备：
- 交换机：将所有摄像头连接到局域网。
- 路由器/防火墙：提供互联网出口，并配置必要的端口转发或安全策略。
边缘计算设备（二选一或组合使用）：
- NVR：负责本地集中管理、录像和初步的智能分析。它通过“云联”功能将视频流转发至云端。
- 视频网关：核心的协议转换设备。它从摄像头拉取RTSP流，并转换成RTMP等协议主动推流到云端。它可以是专门的硬件设备，也可以是安装在服务器上的软件。

2. 云端硬件

云服务器：
- 应用服务器：部署业务逻辑、用户管理、设备管理等软件。
- 流媒体服务器：部署专业的流媒体服务软件，用于接收海量摄像头推送的视频流。
- 数据库服务器：存储设备信息、用户数据、告警日志等结构化数据。
云存储：
- 对象存储：用于存储视频录像文件，提供高可靠、低成本的大容量存储。
- 云硬盘：为云服务器提供块存储，用于安装系统和软件。
网络与CDN：
- 负载均衡器：将用户请求分发到多台应用服务器，保证服务的高可用性。
- 内容分发网络：将视频流缓存到离用户更近的边缘节点，实现低延迟、高并发的视频分发。

二、软件组成

1. 云端平台软件（核心）

流媒体接入服务：
- 软件：Nginx-rtmp-module, SRS, ZLMediaKit, MonaServer，或商业版的Wowza, Red5等。
- 功能：接收摄像头/NVR/网关推送来的RTMP、FLV等流；提供RTSP、HTTP-FLV、HLS等协议的拉流输出。
信令/业务逻辑服务：
- 开发语言：Java, Go, Python, Node.js等。
- 框架：Spring Boot, Gin, Django等。
- 功能：
  - 设备管理：设备的添加、删除、认证、状态维护（在线/离线）。
  - 用户与权限：用户认证、授权（谁能看哪个摄像头）。
  - 流媒体调度：当用户请求观看时，返回正确的视频流播放地址。
  - API接口：为Web前端和移动App提供所有数据交互接口。
数据库：
- 关系型数据库：MySQL, PostgreSQL。用于存储用户、设备、配置等结构化数据。
- 缓存数据库：Redis。用于存储会话、热点数据、设备心跳信息，提升系统性能。
- 时序数据库：InfluxDB, TDengine。用于存储设备产生的时序数据，如CPU使用率、在线人数等。
视频处理与智能分析服务：
- 转码服务：FFmpeg。将原始视频流转码成多种分辨率（1080P/720P），以适应不同带宽的终端。
- AI分析服务：基于TensorFlow, PyTorch等框架开发的AI模型，用于人脸识别、车辆识别、行为分析等。可以以微服务形式部署。
前端展示软件：
- Web管理后台：Vue.js, React, Angular等框架开发。提供设备管理、实时预览、录像回放、告警处理等界面。
- 移动App：Android/iOS原生开发或跨平台方案（Flutter, React Native）。提供移动端的视频监控功能。
- PC客户端：通常用C++/Qt或Electron开发，提供更专业的操作界面。

三、传输方式与协议

这是连接硬件和软件的“语言”和“道路”。

1. 摄像头到边缘设备/云端（上行）

RTMP：
- 方式：推流。由摄像头或视频网关主动将视频流推送到云端的流媒体服务器。
- 优点：延迟低（1-3秒），广泛支持，是直播领域的标准推流协议。
- 场景：视频网关直推模式的首选。
GB/T28181：
- 方式：注册与推流。设备先向平台注册，然后建立视频传输通道。
- 优点：中国安防行业国家标准，协议统一，兼容性强，不仅包含视频流，还包含丰富的信令控制。
- 场景：政府、公安、智慧城市等大型安防项目强制要求。
RTSP：
- 方式：拉流。云端流媒体服务器主动去拉取摄像头提供的RTSP流地址。
- 缺点：由于摄像头通常位于内网，云端无法直接拉取，因此此方式较少用于直接上云，多用于局域网内NVR采集摄像头。
HTTP/HTTPS + API：
- 方式：用于信令传输。如设备注册、心跳保活、报警信息上报、配置获取等，使用RESTful API over HTTP。

2. 云端到用户端（下行）

HLS：
- 原理：将视频流切割成小的TS文件，通过M3U8索引文件播放。
- 优点：兼容性极佳，穿透防火墙能力强，非常适合Web端和移动端。
- 缺点：延迟较高（通常10秒以上）。
HTTP-FLV：
- 原理：基于HTTP协议流式传输FLV格式数据。
- 优点：延迟低（2-5秒），加载速度快。
- 场景：目前Web端直播的主流选择，依赖flv.js等播放器。
WebRTC：
- 原理：点对点实时通信技术。
- 优点：延迟极低（<1秒），可实现实时对讲、远程控制。
- 场景：对实时性要求极高的场景，如视频通话、远程操控。
WebSocket：
- 原理：用于传输信令，如实时告警推送、聊天消息等，实现服务器到客户端的主动通信。
