【AI WorkFow】n8n 源码分析-工作流引擎实现原理（五）

n8n 工作流全生命周期

n8n 的工作流引擎是整个平台的核心组件，负责解析、调度和执行由节点和连接组成的工作流。引擎通过将工作流表示为有向无环图（DAG），并按照拓扑排序的方式执行节点，确保数据能够正确地从一个节点流向另一个节点。

引擎支持多种执行模式，包括完整执行、部分执行、等待执行和调试执行，能够处理复杂的并行执行场景、错误恢复机制和数据传递。

一、核心组件

1. WorkflowExecute 类

WorkflowExecute 类 是工作流执行的主要控制器，负责：

• 初始化工作流执行环境
• 管理执行状态
• 调度节点执行
• 处理执行结果和错误
• 管理执行数据流和元数据
• 处理并发和异步操作
• 支持部分执行和调试模式

2. RoutingNode 类

RoutingNode类 负责单个节点的执行逻辑，特别是声明式节点（如HTTP请求节点），包括：

• 处理节点参数和路由配置
• 执行节点操作（包括HTTP请求）
• 管理请求和响应
• 处理数据转换和后处理
• 支持分页、过滤等高级功能

3. ActiveWorkflows 类

ActiveWorkflows类 管理活动的工作流，特别是触发器和轮询器：

• 激活和停用工作流
• 管理触发器响应
• 处理定时任务
• 管理Webhook和轮询节点

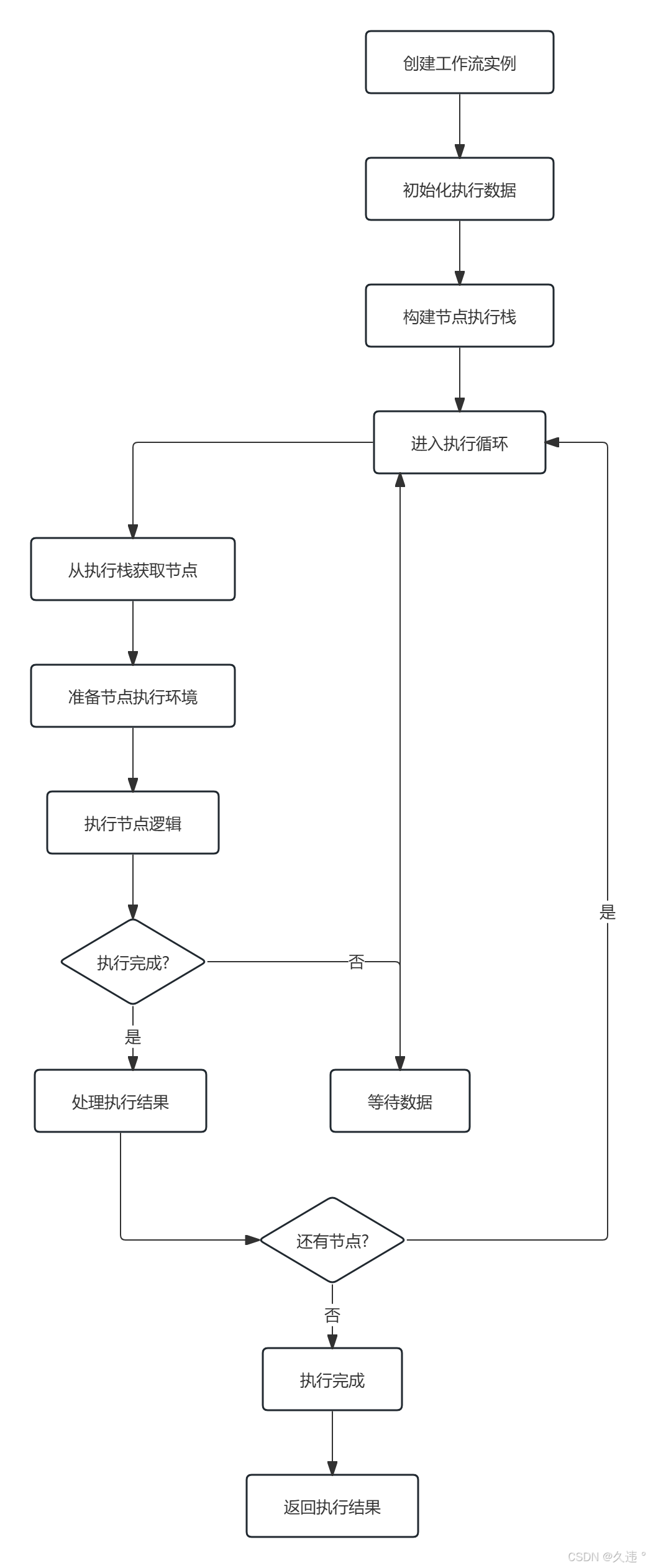

二、工作流执行流程

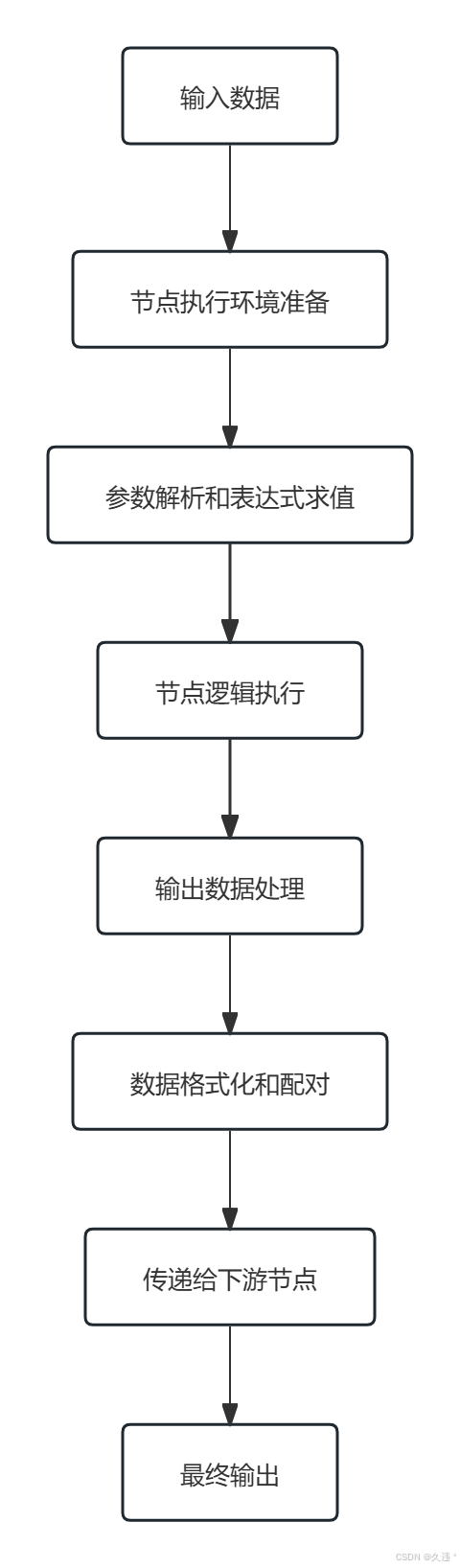

三、数据处理流程

四、详细执行过程

1. 工作流初始化

当工作流开始执行时，引擎会：

1. 确定起始节点
2. 构建执行过滤器（如果指定了目标节点）
3. 初始化执行数据结构
4. 创建节点执行栈

// 初始化执行数据
this.runExecutionData = {startData: {destinationNode,runNodeFilter,originalDestinationNode, // 部分执行时的原始目标节点},resultData: {runData: {},pinData, // 固定数据lastNodeExecuted, // 最后执行的节点error, // 执行错误},executionData: {contextData: {},nodeExecutionStack, // 节点执行栈metadata: {}, // 元数据waitingExecution: {}, // 等待执行的节点waitingExecutionSource: {}, // 等待执行的节点来源},waitTill, // 等待时间（用于等待节点）
};

2. 节点执行循环

引擎通过 processRunExecutionData 方法 处理执行过程：

1. 从执行栈中获取下一个节点
2. 准备节点执行环境
3. 执行节点逻辑（支持重试机制）
4. 处理执行结果
5. 将结果数据传递给连接的下游节点
6. 处理等待执行的节点
7. 重复直到所有节点执行完成

3. 数据传递机制

节点间的数据传递通过以下结构实现：

interface INodeExecutionData {json: IDataObject;      // JSON 数据binary?: IBinaryKeyData; // 二进制数据pairedItem?: IPairedItemData; // 项配对信息error?: NodeError; // 错误信息
}interface ITaskData {startTime: number; // 开始时间executionTime: number; // 执行时间data?: ITaskDataConnections; // 数据source: Array<ISourceData | null>; // 数据来源metadata?: ITaskMetadata; // 元数据executionStatus: ExecutionStatus; // 执行状态
}

每个节点的输出会作为下一个节点的输入，引擎负责维护这种数据流。特别地，pairedItem 用于跟踪数据项的来源，这对于调试和错误处理非常重要。

4. 错误处理

引擎具有完善的错误处理机制：

1. 节点执行错误捕获
2. 错误信息记录和传递
3. 可选的错误处理策略（继续执行或停止）
4. 详细的错误报告
5. 支持节点级别的错误处理（如 continueOnFail）
6. 支持重试机制（maxTries 和 waitBetweenTries）

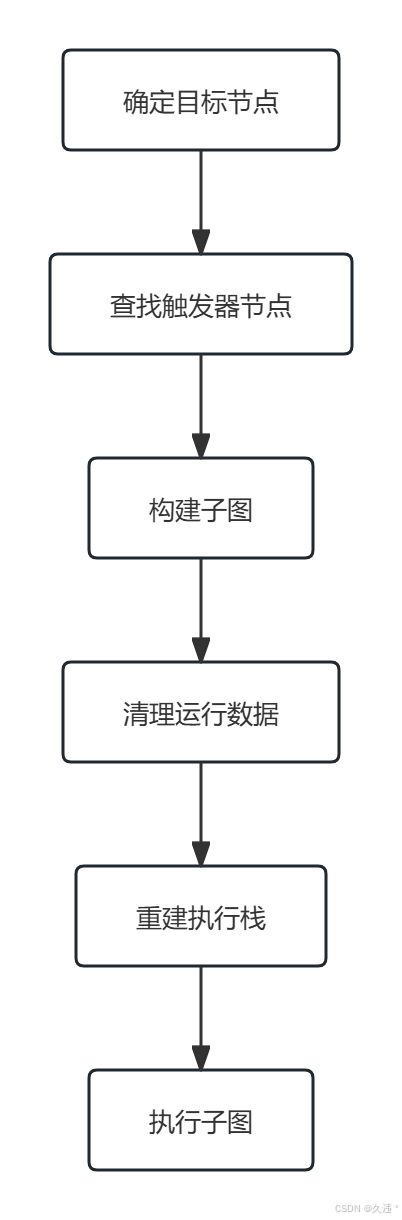

五、部分执行机制

n8n 支持部分工作流执行，这对于调试和测试非常有用：

部分执行通过 runPartialWorkflow2 方法 实现，支持以下特性：

1. 从指定节点开始执行
2. 执行到指定节点结束
3. 自动查找触发器节点
4. 构建执行子图
5. 处理循环依赖

六、并发和异步处理

n8n 引擎支持并发执行和异步操作：

1. 使用 Promise 处理异步操作
2. 支持并行节点执行
3. 等待机制处理需要暂停的节点（如等待 webhook）
4. 取消机制支持执行中断
5. 支持节点执行超时控制
6. 使用 PCancelable 实现可取消的执行

引擎通过 waitingExecution 和 waitingExecutionSource 管理等待执行的节点，支持多输入节点的数据聚合。

位置：

• waitingExecution
• waitingExecutionSource

七、定时任务和触发器

对于定时任务和触发器类型的工作流：

• ActiveWorkflows 类 负责管理工作流的激活状态
• 使用 cron 表达式处理定时任务
• 管理触发器的注册和响应
• 处理轮询节点的定期执行

八、引擎能力汇总

1. 执行模式支持

n8n 引擎支持多种执行模式：

• 完整执行：从触发器开始执行完整工作流
• 部分执行：从指定节点开始执行到指定节点结束
• 调试执行：支持节点级别的调试和测试
• 等待执行：支持暂停和恢复执行（如等待 webhook）

2. 数据处理能力

• 多输入支持：节点可以接收来自多个上游节点的数据
• 数据配对：通过 pairedItem 跟踪数据来源
• 数据转换：支持复杂的数据映射和转换
• 二进制数据：支持处理文件等二进制数据

3. 错误恢复机制

• 节点重试：支持配置节点执行失败时的重试次数
• 错误传播：错误信息可以在工作流中传播
• 选择性继续：支持在节点失败时继续执行（continueOnFail）
• 错误输出：支持将错误信息作为特殊输出传递

4. 扩展性

• 自定义节点：支持开发自定义节点类型
• 声明式节点：通过配置而非编码定义节点行为
• 插件系统：支持通过插件扩展功能

5. 性能优化

• 执行顺序控制：支持 v0 和 v1 两种执行顺序算法
• 批量处理：支持批量请求处理
• 内存管理：优化内存使用，避免数据重复

九、小结

n8n 工作流引擎通过将复杂的工作流分解为节点执行和数据传递两个核心概念，实现了灵活而强大的自动化执行能力。其主要特点包括：

• 模块化设计：每个节点独立执行，易于扩展和维护
• 数据驱动：通过数据流连接节点，实现灵活的数据处理
• 错误处理：完善的错误处理和恢复机制
• 并发支持：支持并行执行和异步操作
• 部分执行：支持调试和测试的子图执行
• 触发器管理：支持定时任务和事件触发的工作流
• 丰富的执行模式：支持多种执行模式以适应不同场景
• 强大的数据处理能力：支持复杂的数据转换和处理

这种设计使得 n8n 能够处理从简单到复杂的工作流场景，同时保持良好的性能和可维护性。引擎的模块化架构和丰富的扩展点使其能够适应各种自动化需求。

---

by 久违 2025.10.23
