一、基础知识

室内排水系统组成

室内排水系统的基本要求是迅速通畅地排除建筑内部的污废水,保证排水系统在气压波动下不致使水封破坏。其组成包括以下几部分:

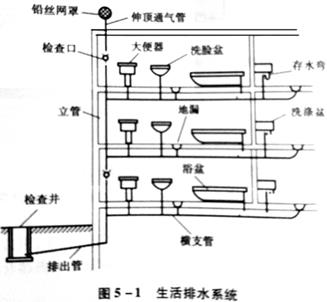

(1)排水管道系统,由排水横支管、排水立管、埋地干管和排出管组成。排水横支管将卫生器具或其他设备汇集的污水排到立管;排水立管是连接各排水支管的垂直总管;埋地干管连接各排水立管;排出管将室内污水排到室外第一个检查井。

(2)通气管道系统,其作用是使室内排水管与大气相通,减少排水管内空气的压力波动,保护存水弯的水封不被破坏。常用的形式有器具通气管、环形通气管、安全通气管、专用通气管、结合通气管等。

(3)卫生器具或生产设备受水器,是排水系统的起点。

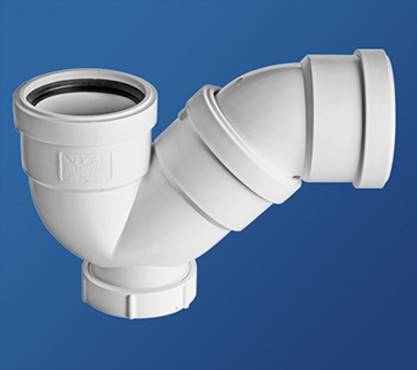

(4)存水弯,是连接在卫生器具与排水支管之间的管件,防止排水管内腐臭、有害气体、虫类等通过排水管进入室内。如果卫生器具本身有存水弯,则不再安装。

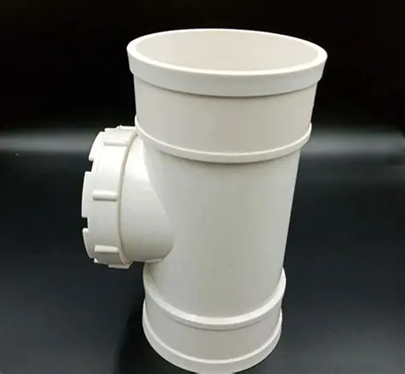

(5)清通设备,是疏通排水管道的设备。包括检查口、清扫口和室内检查并。

二、清单计量规则

三、案例分析

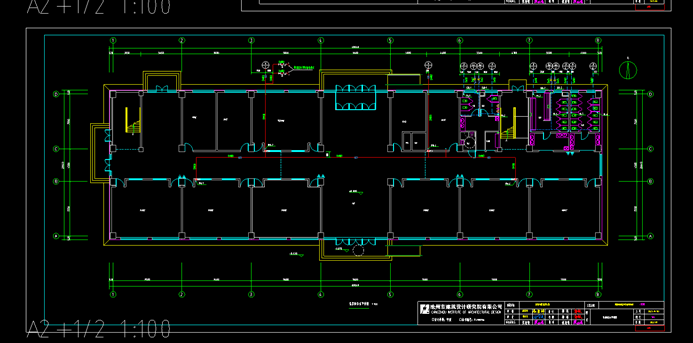

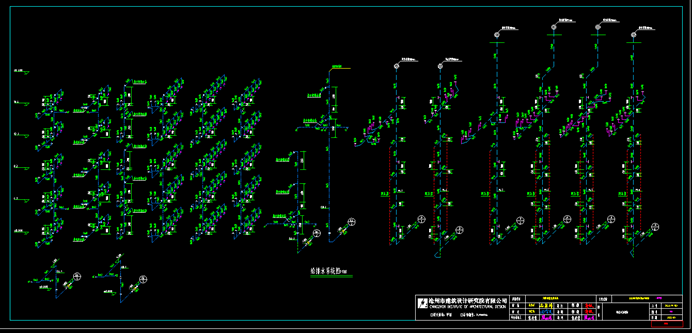

1.观察给排水系统图和首层给排水平面图。排水管道室内外界限划分：以出户第一个排水检查井为界。

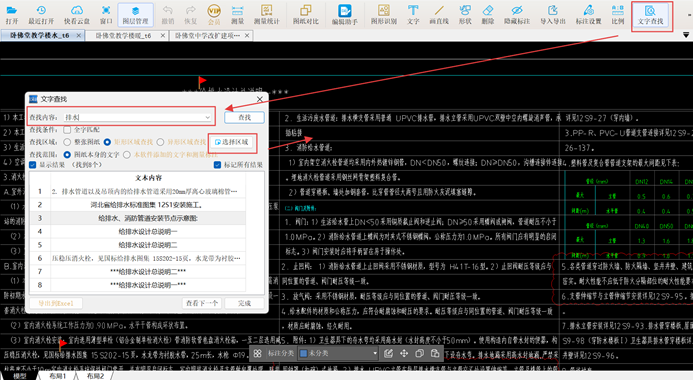

2. 为确定排水管材质，可利用CAD快速看图软件的【文字查找】功能，输入关键词“排水”，选择区域“给排水设计总说明”，就可以快速查找到：排水横支管采用普通UPVC排水管，排水立管采用UPVC双壁中空内螺旋消声管，承插粘接。

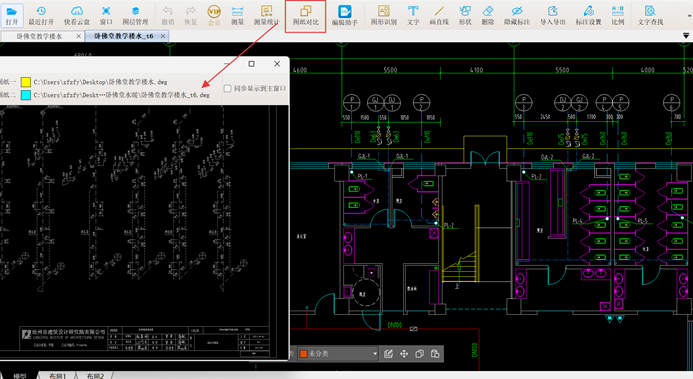

为明确排水管变径点，需结合平面图和系统图观察，可使用【图纸对比】功能同时打开两张图纸。

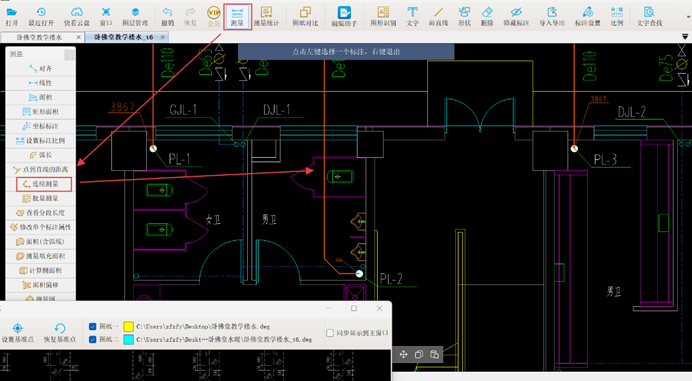

3. 借助CAD快速看图【测量】中的【连续测量】功能描绘排水管路径，完成后右键自动计算线段长度。

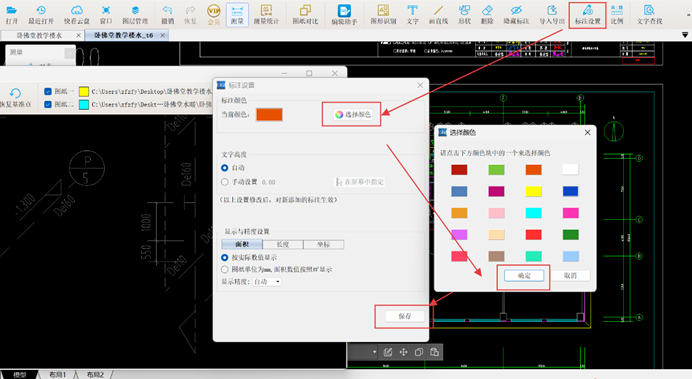

图纸中水平排水干管有De110和De160两种管径，为区分两种管径，可通过【标注设置】功能更改颜色：橙色代表De110水平排水管，蓝色代表De160水平排水管。

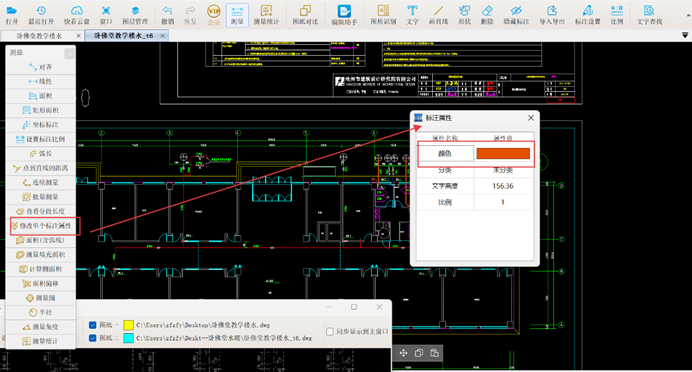

4. 若在【连续测量】中误标De110为De160，可用【修改单个标注属性】功能调整颜色以更正属性。

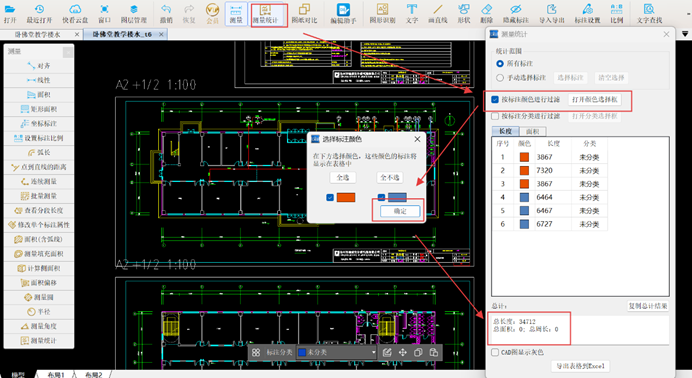

所有排水干管测量完毕后，使用【测量统计】功能汇总线段，按标注颜色过滤，得出De110水平排水干管工程量为15.054m，De160水平排水干管工程量为19.658m。



5.竖向排水干管：（标高相减）

De110:（1.3+4.1）*3=16.2m

De160: （1.3+4.1）*3=16.2m

排水干管总工程量=水平干管+竖向干管

De110:16.2+15.054=31.254m

De160:16.2+19.658=35.858m

排水干管的计算我们需要注意管径和材质的变化，【连续测量】、【修改单个标注属性】、【测量统计】等功能可以快速计算排水干管，让我们在计算工程量时得心应手！

#连续测量#排水干管#修改单个标注属性#
