21.静态NAT

一、前言

        回顾我们整个eNSP的学习过程，我们已经学习了路由器的静态路由、缺省路由、浮动静态路由；OSPF动态路由；以及路由器的ACL访问控制列表。交换机的VLAN划分及access、trunk、hybrid接口模式使用；交换机的链路聚合。还有跨网段通信的单臂路由、VLANIF；以及STP、ARP协议、子网划分等内容。今天我们要学习一个新的模块，NAT。

        随着互联网行业的发展，相应的互联网设备越来越多，IPv4的IP被不断消耗，以至于不足以支撑网络行业的使用，因此便诞生了NAT技术（网络地址转换技术）。NAT技术让局域网内用户在没有网络连接要求的时候，使用其局域网内的私网IP，而在使用公网服务时，由NAT设备为其提供一个公网IP地址供其使用，使用完后又NAT回收至其地址池。

二、实验

1.网络拓扑图的搭建

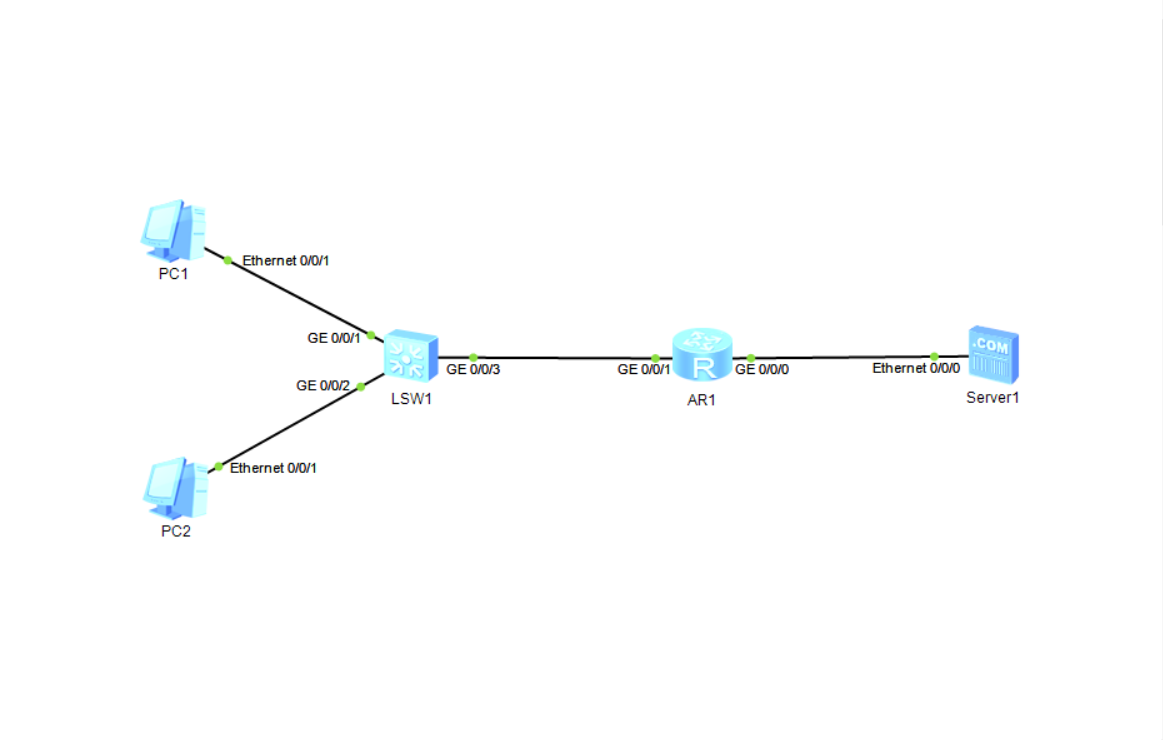

        创建如图所示的网络拓扑结果，该拓扑结构使用到了2台PC，1台交换机、1台路由器、一台Server。

2.主机设备的IP地址配置

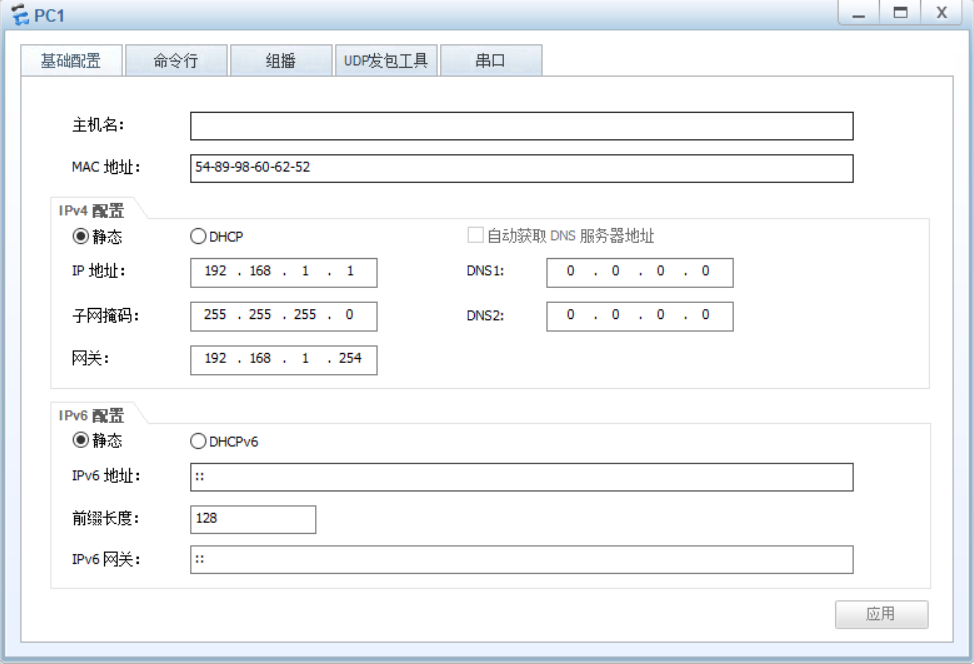

PC1：

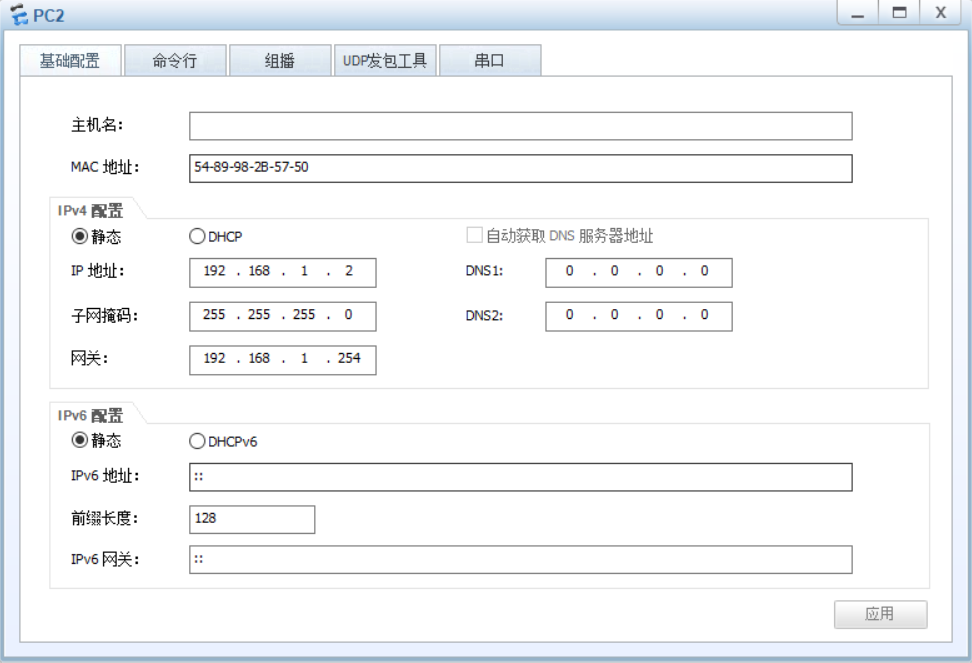

PC2：

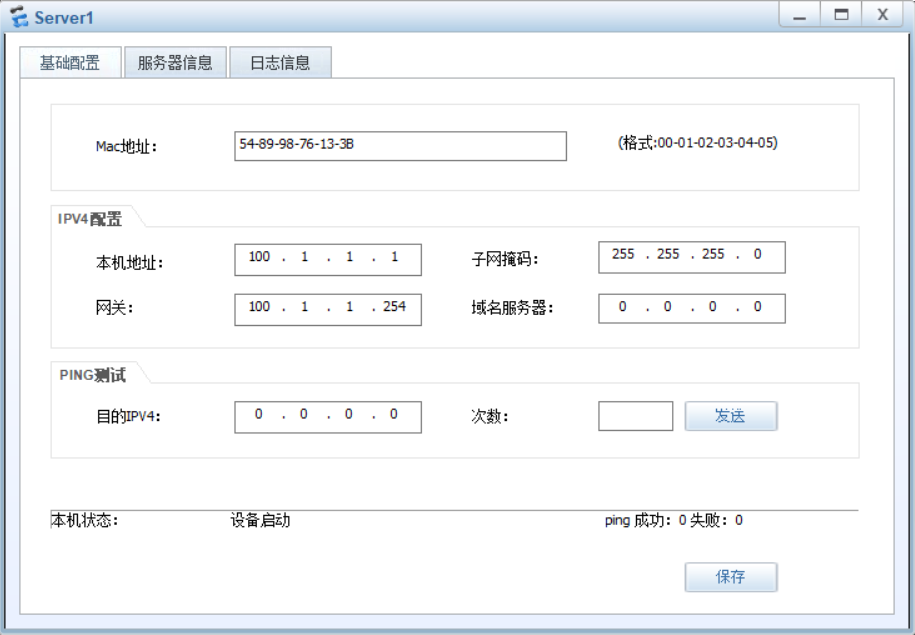

Server1：

3.路由器的IP地址配置

GE 0/0/1：

interface g0/0/1 # 进入R1的GE 0/0/1接口
ip address 192.168.1.254 24 # 将该接口的IP配置为对应两台PC设备的网关IP

GE 0/0/0：

interface g0/0/0
ip address 100.1.1.254 24

4.路由器的NAT地址转换配置

interface g0/0/1 #进入R1的GE 0/0/1接口，也就是PC1和PC2连接通过的接口
nat static global 100.1.1.10 inside 192.168.1.1 # 设置192.168.1.1通过该接口后转换为100.1.1.10
nat static global 100.1.1.20 inside 192.168.1.2 # 设置192.168.1.2通过该接口后转换为100.1.1.20

三、实验检验

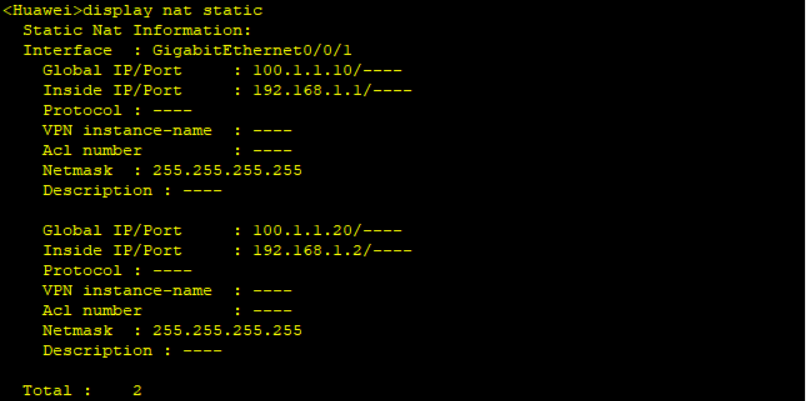

1.确认NAT的配置

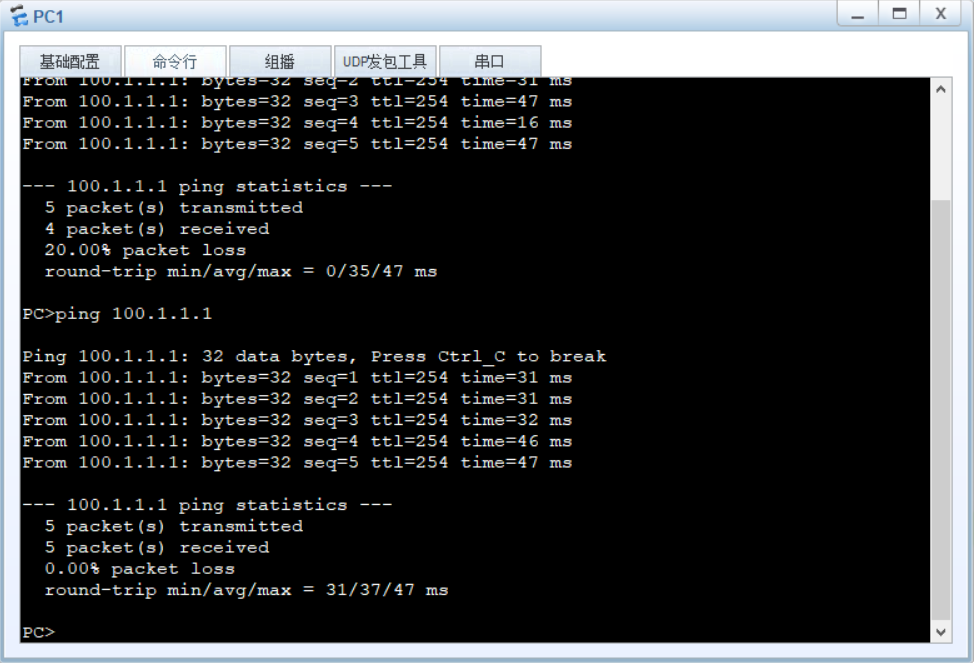

2.连通性检验

        通过上述的检测，我们知道了在将对应的私网IP地址转换为公网IP之后，依然能够正常通信。说明我们的实验成功，这直观地表现了NAT技术的使用方法，及其用途。

四、差错排除

1.主机设备的IP地址配置查询

 PC1：

PC2：

Server1：

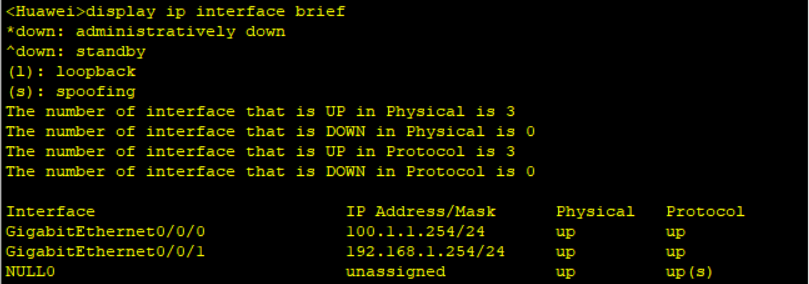

2.路由器IP地址配置查询

3.路由器的NAT配置查询

五、总结

        通过以上的实验，我们直观地了解了NAT的作用，和静态NAT的配置方法，那就是一一对应的为私网IP配置其转换后的公网IP，但很明显这种用法，不是其主要用法，它应该面向的情况是私网设备大于公网IP的数量，这样才回到解决IPv4地址数量不足这个核心问题上来。这也是我们后面要介绍的动态NAT等知识。

        谢谢大家的观看，咱下次再见。
