EG1195S 带使能降压开关电源控制芯片技术解析

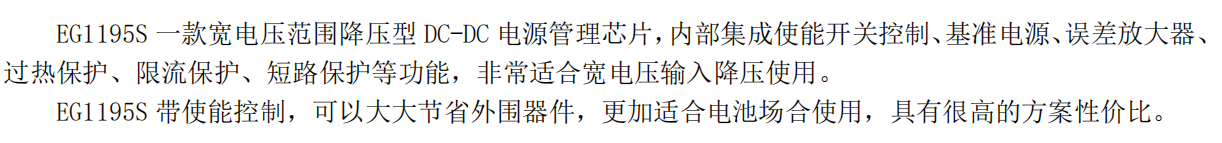

一、芯片核心定位
EG1195S是一款高性价比的宽电压输入降压型DC-DC电源控制芯片，通过外置MOS管实现5A以上输出电流，特别适合电池供电场合和工业控制应用。
二、关键电气参数详解

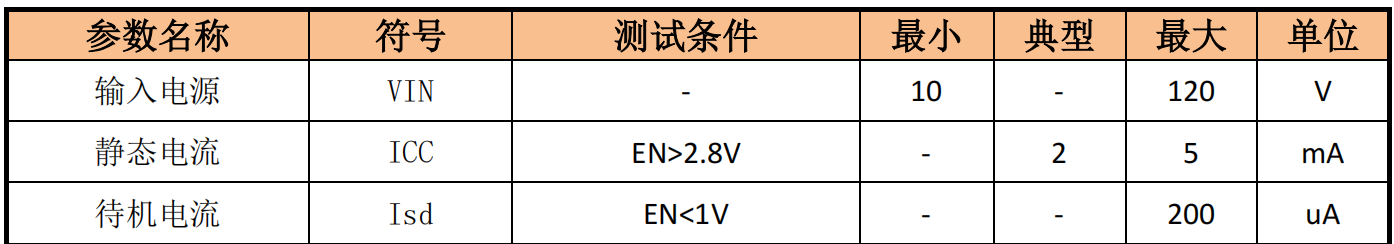

输入输出特性
输入电压范围：10V至120V
这一宽范围设计使芯片能够适应从汽车电瓶到工业电源的各种应用场景，包括12V、24V、48V等标准电压系统。
静态工作电流：典型值2mA
当EN引脚电压高于2.8V时，芯片正常工作的电流消耗，影响系统的轻载效率。
待机电流：最大值200μA
当EN引脚电压低于1V时，芯片进入待机模式，极低的待机电流特别适合电池供电的常待机设备。
控制特性参数
振荡频率：120kHz固定频率
固定的开关频率简化了输出滤波器设计，同时提供了良好的动态响应和适中的开关损耗平衡。
反馈基准电压：1.25V±3.2%
内部误差放大器的精密基准电压，通过外部分压电阻设置输出电压，精度直接影响输出电压的稳定性。
限流检测电压：0.18V典型值
通过IS引脚检测外置MOS管的电流，实现逐周期电流限制保护。
三、芯片架构与工作原理
控制架构分析
EG1195S采用电压模式控制架构，内部集成完整的PWM控制回路。误差放大器将FB引脚的反馈电压与内部1.25V基准比较，产生误差信号控制PWM占空比，实现输出电压的精确调节。
保护功能机制
打嗝式短路保护
当输出持续短路时，芯片进入打嗝保护模式，周期性地尝试重启，避免持续大电流导致的过热损坏。
逐周期电流限制
每个开关周期都通过IS引脚监控MOS管电流，一旦超过设定阈值立即关断当前周期，提供快速的过流保护。
温度保护：145°C关断
当芯片结温达到145°C时自动关闭输出，防止过热损坏，温度恢复正常后自动恢复工作。
四、应用设计要点
功率器件选型
MOSFET选型准则：
- 栅极阈值电压应低于4.5V，确保芯片能够完全驱动
- 耐压值需留有余量，建议选择200V以上规格
- 导通电阻Rds(on)直接影响效率，需根据电流需求优化选择

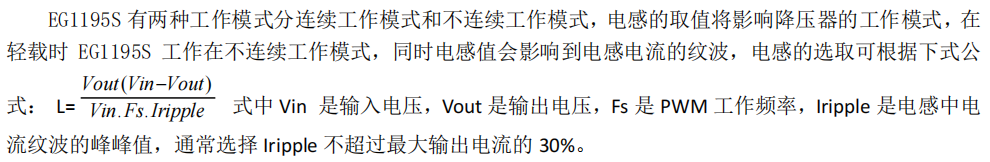

输出电感设计：
电感值计算公式需考虑工作模式：
- 连续模式时关注电流纹波控制
- 不连续模式时关注轻载效率
- 建议电流纹波控制在最大输出电流的30%以内
关键外围元件选择

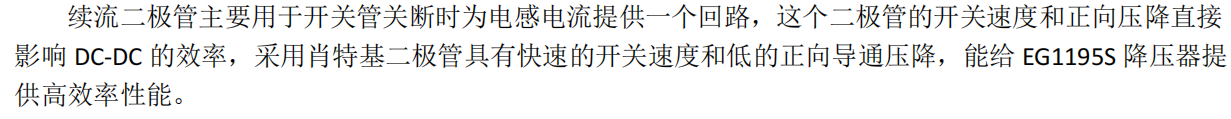

续流二极管：
- 必须使用快恢复二极管或肖特基二极管
- 反向恢复时间影响开关损耗和EMI性能
- 正向压降直接影响系统效率

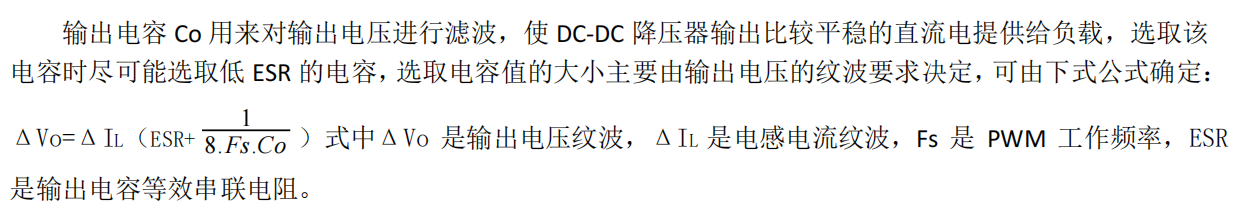

输出电容配置：
- 选择低ESR的电解电容或陶瓷电容
- 容值由输出电压纹波要求决定
- ESR值影响输出电压的瞬态响应

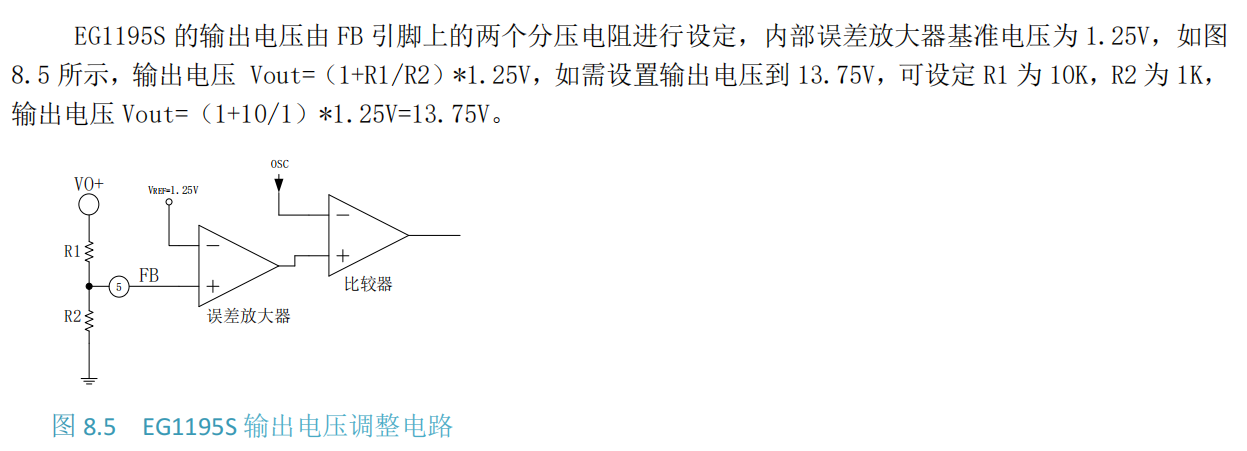

输出电压设置
通过FB引脚的外部分压电阻设置：
Vout = 1.25V × (1 + R1/R2)
电阻精度直接影响输出电压精度，建议使用1%精度的电阻。
五、PCB布局指南
关键布局原则
- 自举电容布局：VB与VS之间的自举电容必须紧靠芯片引脚，减小寄生电感
- 功率路径优化：大电流路径走线要宽而短，降低导通损耗和电压降
- 地线处理：芯片背面GND焊盘要充分与PCB地平面连接，提供良好的散热和电气接地
热设计考虑
- 充分利用ESOP8封装的裸露焊盘进行散热
- 大功率应用时需要额外的铜箔面积辅助散热
- 考虑环境温度对最大输出电流的影响
六、典型应用场景
汽车电子系统
在12V/24V汽车电源系统中，EG1195S能够：
- 承受汽车启动时的电压跌落和抛负载瞬变
- 为车载仪表、控制系统提供稳定电源
- 适应-40°C至+125°C的宽温度范围
工业控制系统
在工业自动化设备中：
- 适应24V/48V工业总线电压波动
- 为PLC、传感器网络提供可靠电源
- 承受工业环境的电磁干扰
电动交通工具
在电动车、摩托车转换器中：
- 将电池电压转换为系统需要的稳定电压
- 提供短路和过温保护确保系统安全
高性价比满足量产成本要求
七、调试与故障处理
常见问题分析
启动失败：
- 检查EN引脚电压是否达到2.8V开启阈值
- 验证VIN引脚电源质量
- 确认自举电路工作正常
输出电压不稳定：
- 检查FB分压电阻精度和布局
- 验证输出电容ESR是否合适
- 检测电感值是否满足工作模式要求
效率偏低：
- 优化MOSFET选型，降低开关损耗
- 检查续流二极管正向压降
- 优化PCB布局降低寄生参数
八、设计验证要点
性能测试项目
- 负载调整率测试：验证不同负载下的输出电压稳定性
- 线性调整率测试：检查输入电压变化时的输出稳定性
- 瞬态响应测试：评估负载突变时的动态性能
- 效率测试：在整个工作范围内测量转换效率
可靠性验证
- 保护功能测试：验证短路、过流、过温保护的有效性
- 温度循环测试：确保在温度变化下的工作稳定性
- 长期老化测试：验证产品的长期可靠性
总结
EG1195S通过其宽电压输入范围、完善的控制功能和保护机制，为各种降压转换应用提供了高性价比的解决方案。其外置MOSFET的设计既提供了灵活的功率扩展能力，又保持了控制芯片的成本优势。在实际设计中，需要重点关注功率器件的选型、PCB布局的优化和保护功能的合理配置，以确保系统的可靠性和性能。
本文基于屹晶微电子EG1195S芯片数据手册V1.0版本编写，结合了开关电源设计理论和工程实践经验。具体设计时请参考最新官方文档，并在实际应用中进行充分的测试验证。
