什么是支架电容，它的原理是什么

目录

简介

定义与核心功能

典型应用领域

主要特性

原理介绍

---

简介

支架电容是一种电子元件，

‌主要用于高频信号转换、减少电磁干扰、稳定电压及储能，具有高耐压、大容量和抗机械应力等特性‌，广泛应用于电源管理、汽车电子、通信设备等领域。‌‌1‌

定义与核心功能

支架电容（也称为支架型电容）通过在外部电极上接合金属端子（如TDK金属支架电容），优化了大型多层陶瓷电容器（MLCC）的贴装设计，以应对高机械应力环境。其核心功能包括：‌‌3

1. ‌高频信号转换‌：将高频交流信号转换为直流信号，减少电磁干扰（EMI）。‌‌1
2. ‌电压稳定与滤波‌：滤除电源中的不稳定成分，确保输出电压稳定。‌‌1
3. ‌信号隔离与储能

典型应用领域

电源管理与计算机系统‌：确保精准电压输出，减少电磁干扰。‌‌1

汽车电子与家电‌：提升车辆性能和安全系数，提高家电能效。‌1

通信与医疗设备‌：保障信号质量和设备准确运作。‌‌1

高频电路‌

主要特性

• ‌高耐压与大容量‌：工作电压可达数千伏，电容量可达数千微法，适用于高电压、高容量场景。‌‌2‌‌4
• ‌机械稳定性强‌：外部金属端子设计有效缓解基板应力，抗弯曲、抗噪音，降低啸叫和裂纹风险。‌‌2‌‌3
• ‌温度与环境适应性‌：部分型号具有稳定的温度特性，适用于振动频繁或温度敏感环境。‌‌2‌‌4
• ‌结构简单与耐久性‌‌

原理介绍

支架电容是通过在外部电极上接合金属端子来解决大型MLCC贴装的设计，

以满足高耐压，高容量，抗弯曲，抗噪音应用。

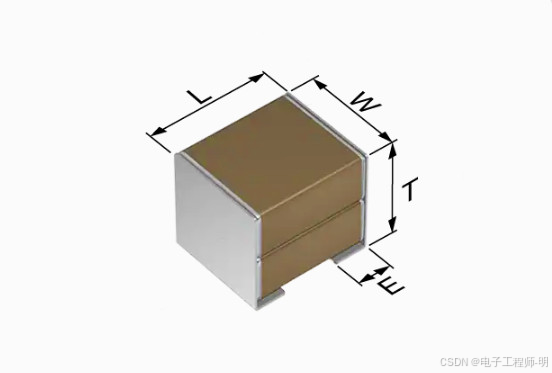

产品特点：1. 在贴片的外部电极上接合金属端子。

金属端子的弹性作用可以缓和施加在贴片上的应力。

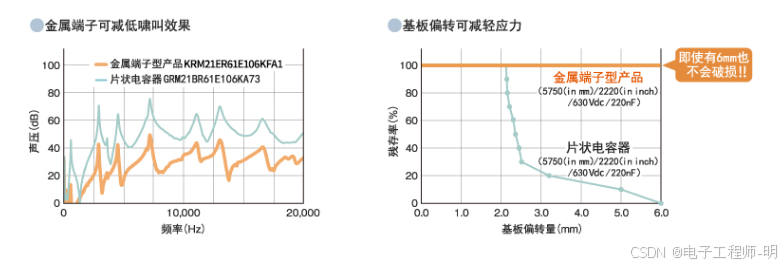

2. 大幅降低啸叫及基板的扭曲裂纹、焊接裂纹。即使在基板偏转量为6mm的情况下也不见破坏。

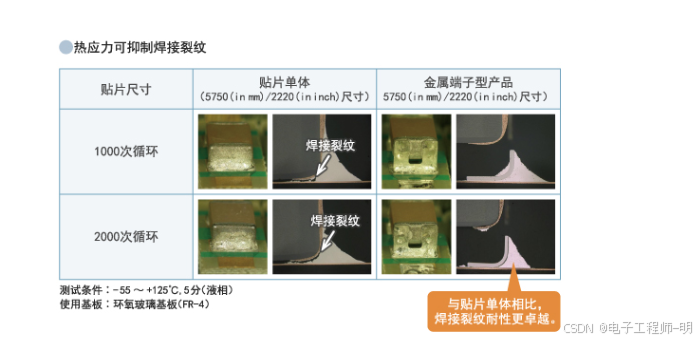

即使 热应力循环2,000次也不会产生焊接裂纹
