PE之不同区域的结构体定义











PE之不同区域的结构体定义
1）PE文件不同区域的结构体各有其用：DOS头（_IMAGE_DOS_HEADER）标识DOS兼容性并定位PE头；PE头（_IMAGE_NT_HEADERS）含文件头和可选头，定整体信息；节表（_IMAGE_SECTION_HEADER）描述代码/数据节；有文件头、可选头、数据目录表及导出表、导入表、重定位表等，分工处理架构、加载配置、功能结构定位及函数导入导出、地址修正，共同构成 PE 结构框架。

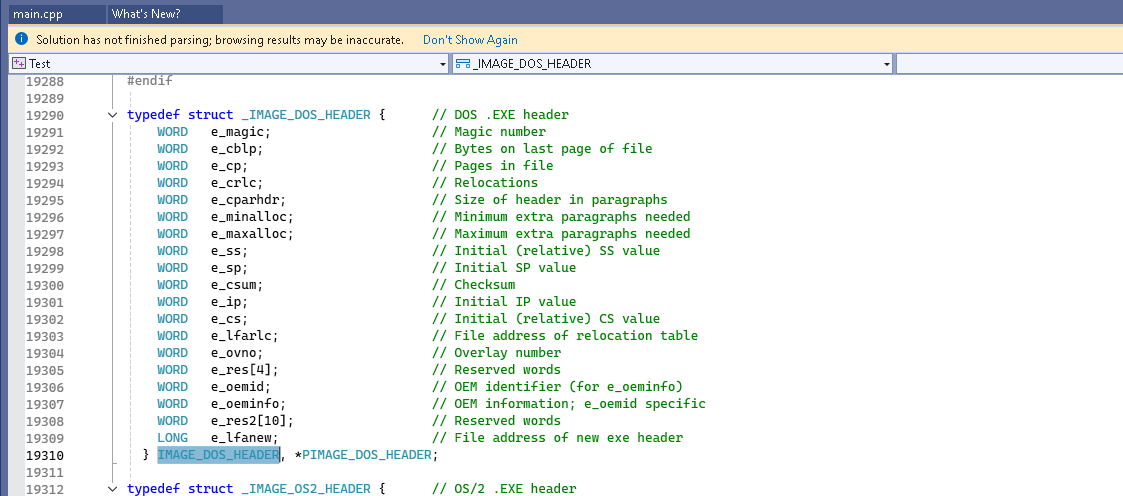

2）DOS头：IMAGE_DOS_HEADER
DOS头是 PE文件的第一个区域，用于标识文件为DOS可执行格式（.EXE），结构定义如下：
typedef struct _IMAGE_DOS_HEADER {
WORD   e_magic;        // DOS签名，固定为"0x5A4D"（即ASCII的"MZ"）
WORD   e_cblp;         // 最后一个块的字节数
WORD   e_cp;           // 文件占用的块数
WORD   e_crlc;         // 重定位表项数
WORD   e_cparhdr;      // 头部大小（以段落为单位）
WORD   e_minalloc;     // 所需的最小额外内存（段落）
WORD   e_maxalloc;     // 所需的最大额外内存（段落）
WORD   e_ss;           // 初始SS值（相对偏移）
WORD   e_sp;           // 初始SP值
WORD   e_csum;         // 校验和
WORD   e_ip;           // 初始IP值
WORD   e_cs;           // 初始CS值（相对偏移）
WORD   e_lfarlc;       // 重定位表的偏移量
WORD   e_ovno;         // 覆盖号
WORD   e_res[4];       // 保留字段（4个WORD）
WORD   e_oemid;        // OEM标识符
WORD   e_oeminfo;      // OEM信息
WORD   e_res2[10];     // 保留字段（10个WORD）
LONG   e_lfanew;       // PE头的偏移量（关键字段，指向真正的PE结构）
} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;
核心作用：通过e_magic标识DOS兼容性，通过e_lfanew指向PE文件的真正头部（_IMAGE_NT_HEADERS）。

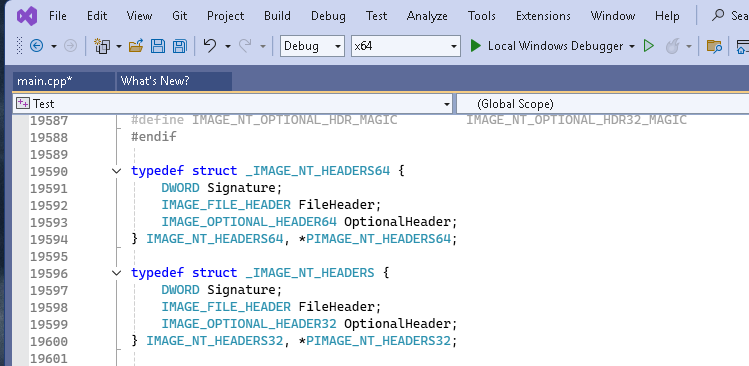

3）PE头：IMAGE_NT_HEADERS
PE头是PE文件的核心区域，包含文件的整体信息，定义如下：
typedef struct _IMAGE_NT_HEADERS {
DWORD Signature;               // PE签名，固定为"0x00004550"（即"PE\0\0"）
IMAGE_FILE_HEADER FileHeader;  // 文件头（基本属性）
IMAGE_OPTIONAL_HEADER32 OptionalHeader;  // 可选头（32位）
} IMAGE_NT_HEADERS32, *PIMAGE_NT_HEADERS32;

// 64位版本（OptionalHeader结构不同）
typedef struct _IMAGE_NT_HEADERS64 {
DWORD Signature;
IMAGE_FILE_HEADER FileHeader;
IMAGE_OPTIONAL_HEADER64 OptionalHeader;  // 64位可选头
} IMAGE_NT_HEADERS64, *PIMAGE_NT_HEADERS64;
结构体中字段说明：
Signature：确认文件为PE格式。
FileHeader：包含文件类型（如 EXE/DLL）、节表数量、时间戳等基础信息。
OptionalHeader：包含更详细的加载信息（如入口点地址、内存映射基址、节表偏移等）。

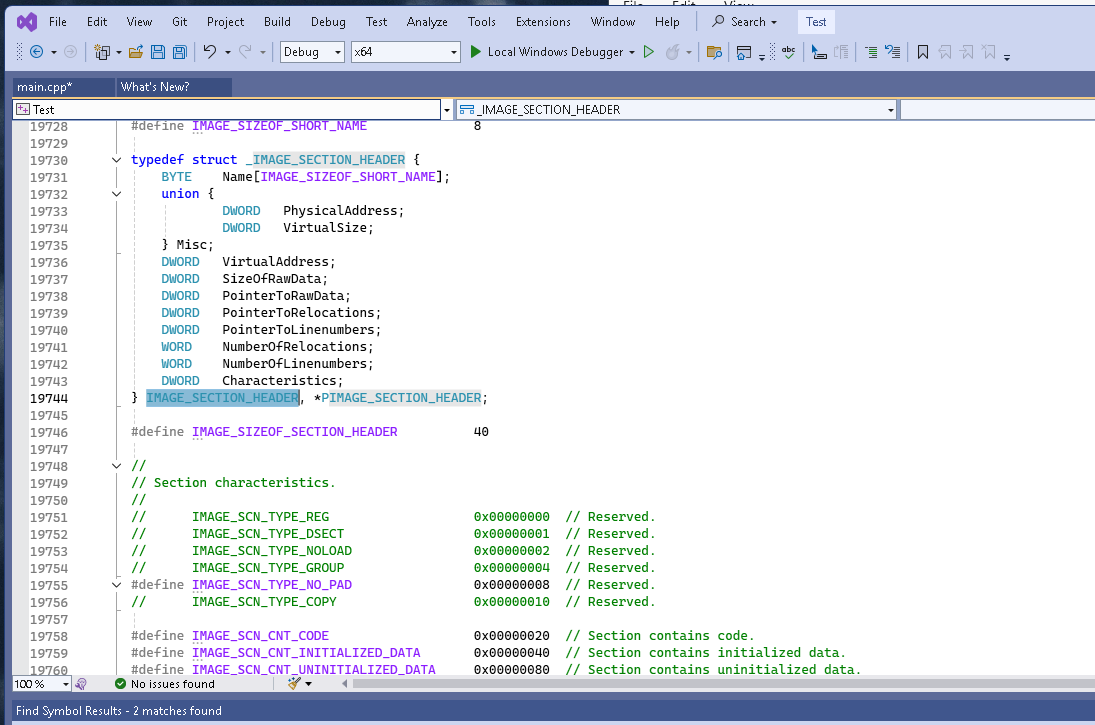

4）节表：IMAGE_SECTION_HEADER
节表由多个节头组成，每个节头描述PE文件中的一个 "节"（如.text代码节、.data数据节等），定义如下：
typedef struct _IMAGE_SECTION_HEADER {
BYTE    Name[IMAGE_SIZEOF_SHORT_NAME];  // 节名（8字节，如".text\0"）
union {
DWORD   PhysicalAddress;  // 物理地址（与VirtualSize含义相同）
DWORD   VirtualSize;      // 节在内存中的大小（未对齐）
} Misc;
DWORD   VirtualAddress;       // 节在内存中的起始地址（相对基址）
DWORD   SizeOfRawData;        // 节在磁盘上的大小（对齐后）
DWORD   PointerToRawData;     // 节在磁盘上的偏移量
DWORD   PointerToRelocations; // 重定位信息偏移（OBJ文件用）
DWORD   PointerToLinenumbers; // 行号信息偏移
WORD    NumberOfRelocations;  // 重定位项数
WORD    NumberOfLinenumbers;  // 行号项数
DWORD   Characteristics;      // 节属性（如可读、可写、可执行）
} IMAGE_SECTION_HEADER, *PIMAGE_SECTION_HEADER;
每个节对应文件中一段连续的数据，通过节表可以定位节在磁盘和内存中的位置及属性。
这些结构体是解析PE文件格式的基础，从DOS头过渡到PE头，再通过节表定位具体内容，共同构成了 PE 文件的结构框架。如果需要更深入了解某部分细节（如可选头字段、节属性等），可以进一步补充说明。

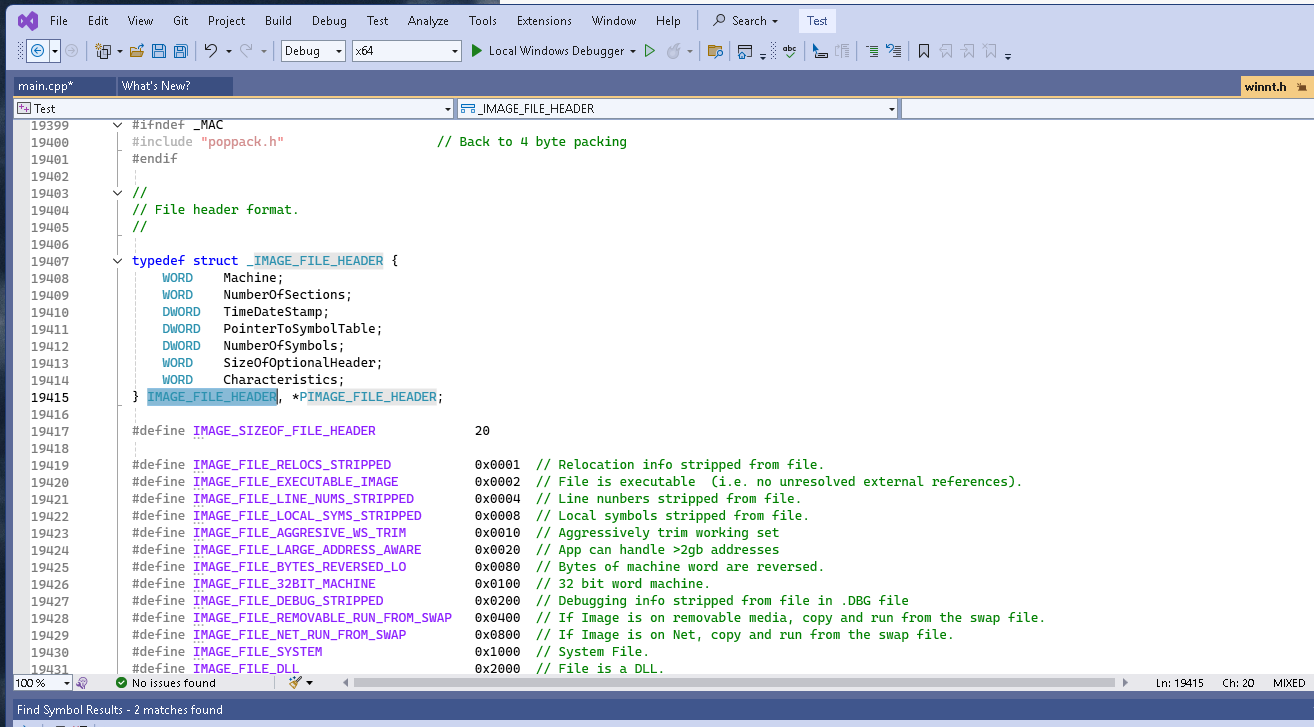

5）文件头：IMAGE_FILE_HEADER（PE头的子结构）
IMAGE_FILE_HEADER是PE头（_IMAGE_NT_HEADERS）的核心子结构，存储文件的基础属性，定义如下：
typedef struct _IMAGE_FILE_HEADER {
WORD    Machine;               // 目标机器架构（如0x8664表示x64，0x014C表示x86）
WORD    NumberOfSections;      // 节表数量（决定节头的总个数）
DWORD   TimeDateStamp;         // 文件创建时间戳（从1970年1月1日起的秒数）
DWORD   PointerToSymbolTable;  // 符号表偏移（调试用，通常为0）
DWORD   NumberOfSymbols;       // 符号数量（调试用，通常为0）
WORD    SizeOfOptionalHeader;  // 可选头大小（32位为0xE0，64位为0xF0）
WORD    Characteristics;       // 文件属性（如0x0002表示可执行，0x2000表示DLL）
} IMAGE_FILE_HEADER, *PIMAGE_FILE_HEADER;
核心作用：定义文件的架构、节数量、类型（EXE/DLL）等基础元信息，是解析节表和可选头的前提。

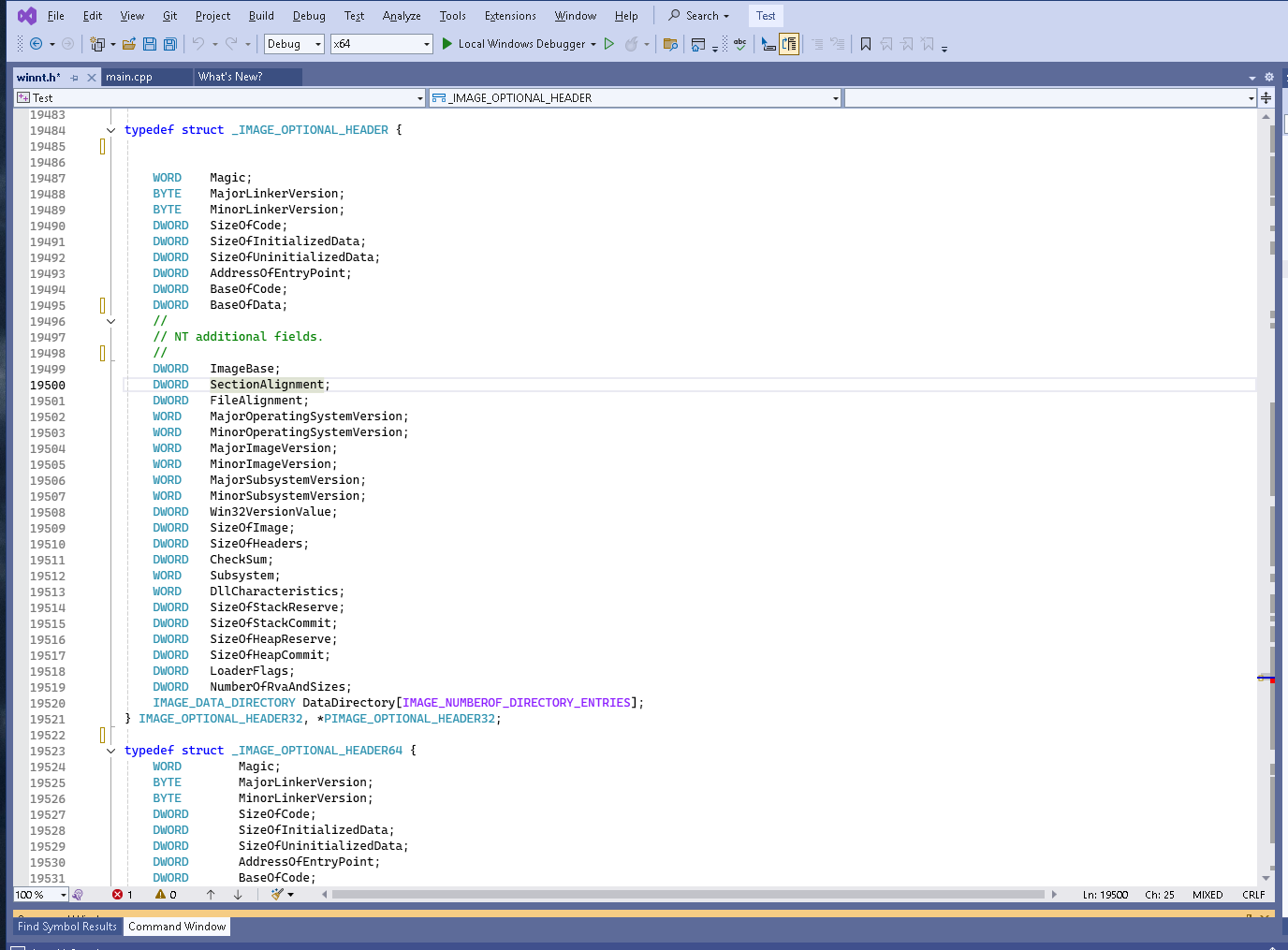

6）可选头：IMAGE_OPTIONAL_HEADER（PE头的子结构）
可选头是PE加载的核心配置区，32位和64位结构类似（差异用注释标注），定义如下：
typedef struct _IMAGE_OPTIONAL_HEADER32 {
WORD    Magic;                     // 标识位数（0x10B=32位，0x20B=64位）
BYTE    MajorLinkerVersion;        // 链接器主版本
BYTE    MinorLinkerVersion;        // 链接器次版本
DWORD   SizeOfCode;                // 代码节总大小（磁盘上）
DWORD   SizeOfInitializedData;     // 已初始化数据总大小
DWORD   SizeOfUninitializedData;   // 未初始化数据总大小
DWORD   AddressOfEntryPoint;       // 程序入口点（内存中的RVA）
DWORD   BaseOfCode;                // 代码节起始RVA（32位特有）
DWORD   BaseOfData;                // 数据节起始RVA（32位特有）
DWORD   ImageBase;                 // 首选加载基址（32位：0x00400000常见；64位：0x0000000140000000）
DWORD   SectionAlignment;          // 内存中节对齐粒度（通常为0x1000）
DWORD   FileAlignment;             // 磁盘中节对齐粒度（通常为0x200）
WORD    MajorOperatingSystemVersion; // 目标系统主版本
WORD    MinorOperatingSystemVersion; // 目标系统次版本
WORD    MajorImageVersion;         // 镜像主版本
WORD    MinorImageVersion;         // 镜像次版本
WORD    MajorSubsystemVersion;     // 子系统主版本
WORD    MinorSubsystemVersion;     // 子系统次版本
DWORD   Win32VersionValue;         // 保留（通常为0）
DWORD   SizeOfImage;               // 内存中总大小（对齐后）
DWORD   SizeOfHeaders;             // 所有头部总大小（对齐后）
DWORD   CheckSum;                  // 校验和（系统文件常用）
WORD    Subsystem;                 // 运行子系统（如0x02=Windows GUI，0x03=Windows CUI）
WORD    DllCharacteristics;        // DLL属性（如0x0040=动态基址）
DWORD   SizeOfStackReserve;        // 栈保留大小
DWORD   SizeOfStackCommit;         // 栈提交大小
DWORD   SizeOfHeapReserve;         // 堆保留大小
DWORD   SizeOfHeapCommit;          // 堆提交大小
DWORD   LoaderFlags;               // 加载标志（已废弃，为0）
DWORD   NumberOfRvaAndSizes;       // 数据目录表项数（固定为0x10）
IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES]; // 数据目录表（16项）
} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;

// 64位差异：无BaseOfData，ImageBase为QWORD，SizeOfStackReserve等为QWORD
typedef struct _IMAGE_OPTIONAL_HEADER64 {
// ... 前半部分同32位（无BaseOfData）
QWORD   ImageBase;                 // 64位基址（QWORD）
// ... 中间字段同32位
QWORD   SizeOfStackReserve;        // 64位栈保留（QWORD）
// ... 其余同32位
} IMAGE_OPTIONAL_HEADER64, *PIMAGE_OPTIONAL_HEADER64;

核心作用：通过`AddressOfEntryPoint`定义程序入口，`ImageBase`指定加载基址，`DataDirectory`定位导入表、导出表等关键结构，是PE加载器的核心配置依据。

7）数据目录表项：IMAGE_DATA_DIRECTORY（可选头的子结构）
数据目录表是可选头的最后一个字段，共16项，每项指向一个特定功能结构（如导入表、资源表），定义如下：
typedef struct _IMAGE_DATA_DIRECTORY {
DWORD   VirtualAddress;   // 结构在内存中的RVA（相对虚拟地址）
DWORD   Size;             // 结构大小（字节）
} IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;

常见表项含义（通过索引区分）：
- 0：导出表（IMAGE_EXPORT_DIRECTORY）
- 1：导入表（IMAGE_IMPORT_DESCRIPTOR）
- 2：资源表（IMAGE_RESOURCE_DIRECTORY）
- 5：重定位表（IMAGE_BASE_RELOCATION）
- 6：调试信息（IMAGE_DEBUG_DIRECTORY）
核心作用：作为“索引目录”，让加载器快速定位PE文件中的功能结构（如通过索引1找到导入表位置）。

8）导出表：IMAGE_EXPORT_DIRECTORY（用于DLL导出函数）
导出表存储DLL对外暴露的函数信息，定义如下：
typedef struct _IMAGE_EXPORT_DIRECTORY {
DWORD   Characteristics;       // 保留（为0）
DWORD   TimeDateStamp;         // 导出表创建时间戳
WORD    MajorVersion;          // 主版本
WORD    MinorVersion;          // 次版本
DWORD   Name;                  // 模块名称的RVA（如"DLL名称"字符串）
DWORD   Base;                  // 导出函数起始序号（用于序号导出）
DWORD   NumberOfFunctions;     // 导出函数总数
DWORD   NumberOfNames;         // 按名称导出的函数数
DWORD   AddressOfFunctions;    // 函数地址表RVA（存储每个函数的RVA）
DWORD   AddressOfNames;        // 函数名称表RVA（存储函数名的RVA）
DWORD   AddressOfNameOrdinals; // 名称序号表RVA（关联名称与函数地址表索引）
} IMAGE_EXPORT_DIRECTORY, *PIMAGE_EXPORT_DIRECTORY;
核心作用：让其他程序通过函数名或序号调用DLL中的函数（如`kernel32.dll`导出`CreateFileA`）。

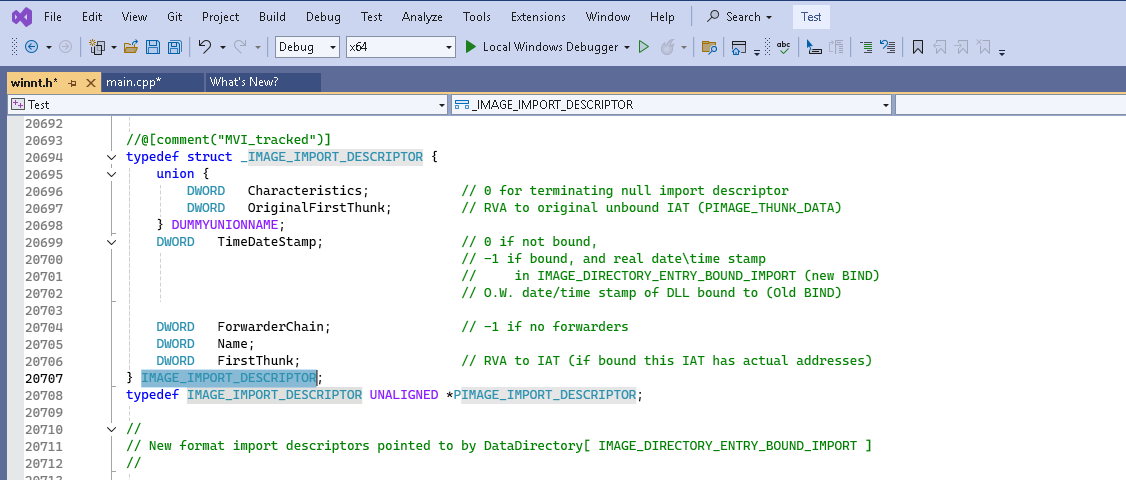

9）导入表：IMAGE_IMPORT_DESCRIPTOR（用于导入外部DLL函数）
导入表描述程序依赖的外部DLL及函数，定义如下：
typedef struct _IMAGE_IMPORT_DESCRIPTOR {
union {
DWORD   Characteristics;   // 0（废弃）
DWORD   OriginalFirstThunk; // 导入名称表（INT）RVA（存储函数名/序号）
} DUMMYUNIONNAME;
DWORD   TimeDateStamp;         // 导入时间戳（0表示未绑定）
DWORD   ForwarderChain;        // 转发链（通常为0）
DWORD   Name;                  // DLL名称的RVA（如"user32.dll"）
DWORD   FirstThunk;            // 导入地址表（IAT）RVA（加载时填充函数实际地址）
} IMAGE_IMPORT_DESCRIPTOR, *PIMAGE_IMPORT_DESCRIPTOR;
核心作用：记录程序需要从外部DLL导入的函数，加载时由系统填充函数实际地址（如EXE导入`printf`来自`msvcrt.dll`）。

10）重定位表：IMAGE_BASE_RELOCATION（解决基址冲突）
当PE文件加载地址与`ImageBase`不同时，需通过重定位表修正内存地址，定义如下：
typedef struct _IMAGE_BASE_RELOCATION {
DWORD   VirtualAddress;   // 重定位块的起始RVA
DWORD   SizeOfBlock;      // 重定位块总大小（包括本结构）
// WORD    TypeOffset[1];  // 重定位项（实际数量=(SizeOfBlock-8)/2）
} IMAGE_BASE_RELOCATION, *PIMAGE_BASE_RELOCATION;
每个重定位项（TypeOffset）是16位值：高4位为类型（0x3=IMAGE_REL_BASED_HIGHLOW，最常见），低12位为相对于VirtualAddress的偏移。
核心作用：修正内存中依赖基址的地址（如全局变量指针、函数调用地址），确保程序在非首选基址加载时正常运行。

完整框架：DOS头定位PE头，PE头通过可选头的数据目录表定位导出表、导入表等功能结构，节表则对应实际的代码/数据存储区，最终实现程序的加载与执行。
