在常见的LED照明应用中，宽输入电压、高效率、高耐压的恒流驱动芯片常被用于实现稳定照明与调光控制。本文以一款型号为H5528K的驱动IC为例，解析其基本结构及工作方式。
H5528K是一款采用固定频率PWM控制方式的非隔离降压型恒流驱动芯片，支持8V至90V的宽范围输入电压，可在24V、36V、48V乃至80V等多种电压平台中工作。其开关频率典型值为130kHz，由于采用固定频率调制方式，允许使用感值较小的功率电感，有助于缩小整体电路尺寸。
该芯片可通过MODE引脚实现不同负载电流的切换：当该引脚悬空时，电路工作于高亮模式；当接高电平时，输出电流降为高亮状态下的50%，即进入低亮模式。此类设计可适用于需要高低亮度切换的照明场景，例如车灯照明中的远近光切换功能。
在内部结构上，H5528K集成一个100V耐压、低导通电阻的MOSFET，并内置5.5V稳压电路。芯片采用平均电流控制方式，具备输出短路保护功能。其封装形式为ESOP-8，底部的散热片与开关节点（SW）相连，可提升散热效率，有助于维持长时间大电流输出的稳定性。
此外，该芯片还集成智能温度保护机制。当芯片温度过高时，输出电流会自动下降，从而降低结温，提升系统工作的可靠性。

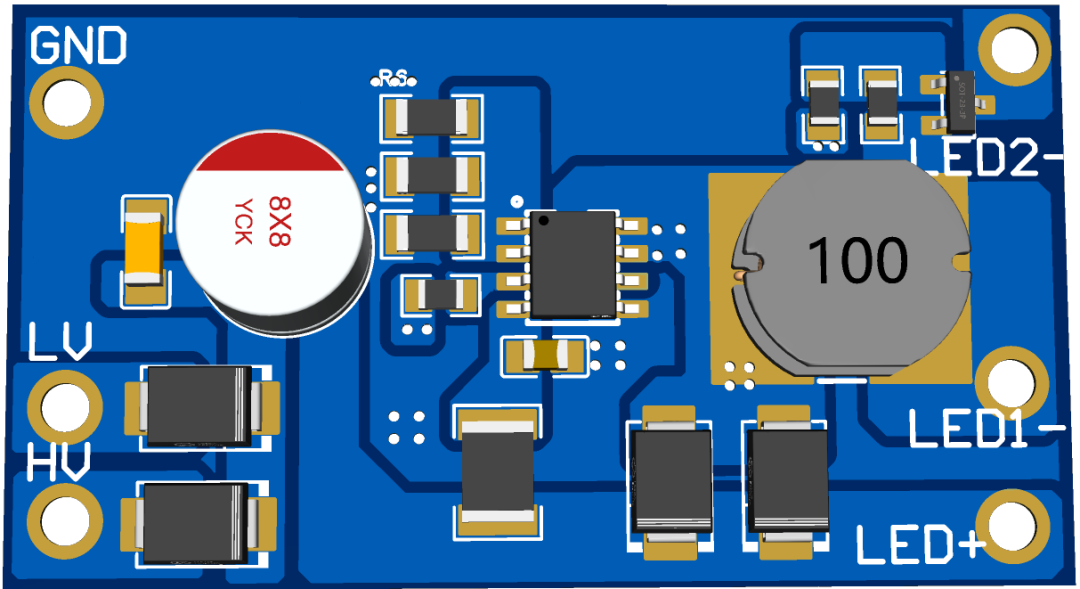

从典型应用来看，这类芯片常见于直流或交流输入的LED照明系统、电动自行车车灯、汽车照明及大功率LED灯具等场景。其宽输入电压范围与高耐压特性，使其能够适应车辆电气系统中常见的电压波动。
综上所述，H5528K作为一款非隔离降压型恒流驱动IC，通过固定频率PWM调制方式、高低亮控制及多重保护机制，为宽电压范围下的LED照明系统提供了一个可行的驱动解决方案。
