HF4054H-B 50V耐压 集成6.1V过压保护和1.3A过流保护 42V热拔插性能的500mA锂电池线性充电芯片
芯片概述

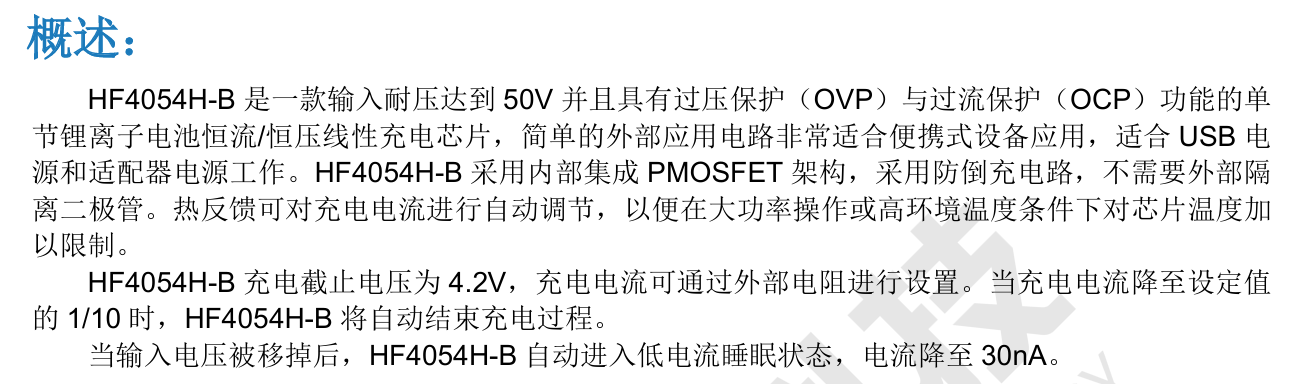

HF4054H-B 是一款集成过压与过流保护功能的高输入耐压单节锂电池线性充电芯片。其输入耐压高达50V，并通过42V热插拔测试，具备卓越的电源适应性。芯片采用SOT23-5封装，集成功率MOSFET与防倒充电路，外围元件精简，可为便携式设备提供紧凑、可靠的电池充电解决方案。

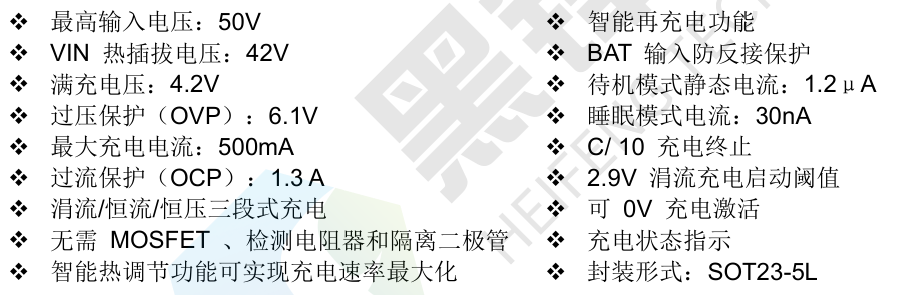

核心特点详细阐述
1. 超高输入耐压与稳健保护

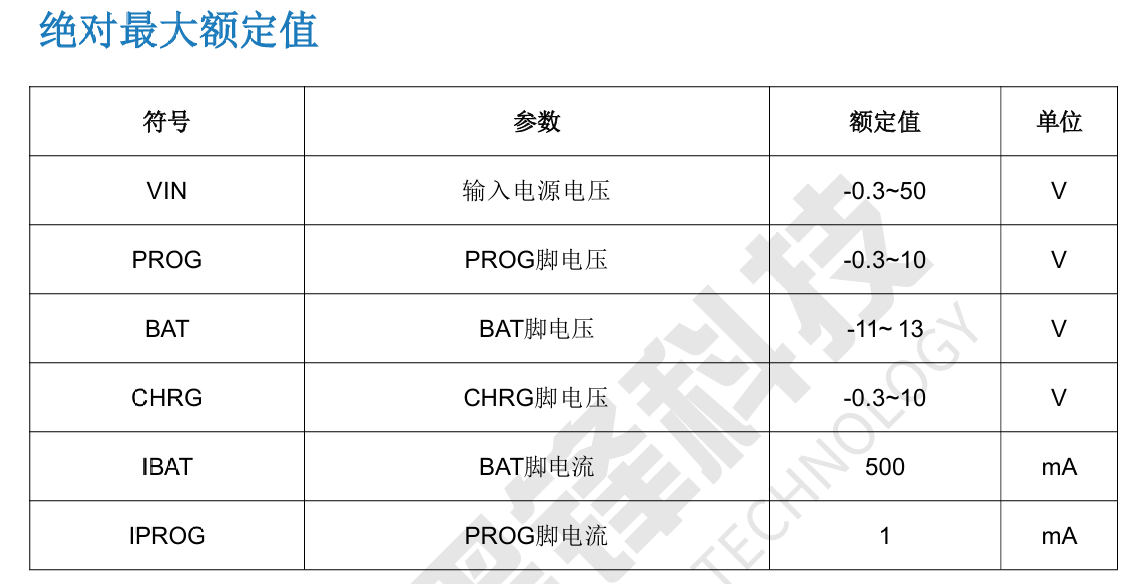

- 50V超高耐压：芯片输入端可承受高达50V的瞬态电压，远超普通充电芯片的耐压水平。此特性使其能从容应对工业环境中的电压浪涌、车载系统的抛负载冲击以及劣质适配器带来的高压风险，显著提升系统的鲁棒性与寿命。

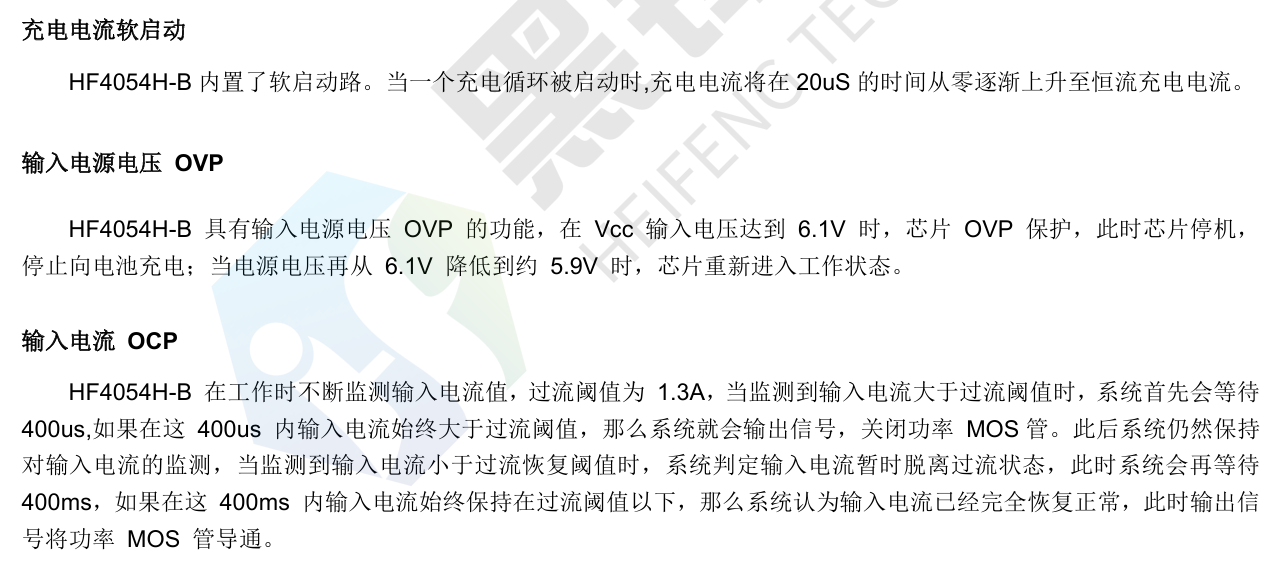

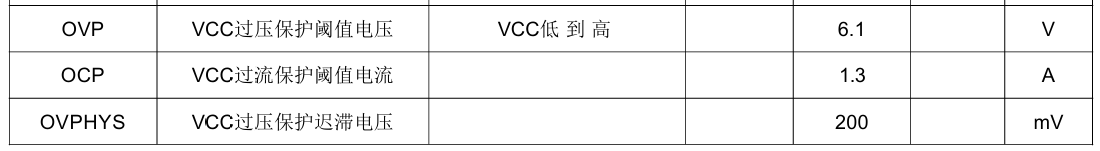

- 输入过压保护：内置6.1V的精确过压保护阈值。当输入电压超过此限值，芯片将立即停止充电，防止高压损坏后级电路；当电压回落至约5.9V时自动恢复工作，确保在异常电源条件恢复后系统能自动回归正常。
- 输入过流保护：具备1.3A的输入过流保护点。当检测到持续过流时，芯片会关闭内部功率管，并在故障消除后自动恢复，有效保护输入电源和芯片自身免受短路或严重过载的损害。
2. 智能、精准的锂电池充电管理
三段式充电：完整支持消流、恒流、恒压三段式充电流程。当电池电压低于2.9V时，以50mA小电流进行预充电，有效激活并保护深度放电的电池；之后进入恒流快充模式；最终以4.2V的精准浮充电压进行恒压充电（精度±1%），确保电池安全并延长其使用寿命。

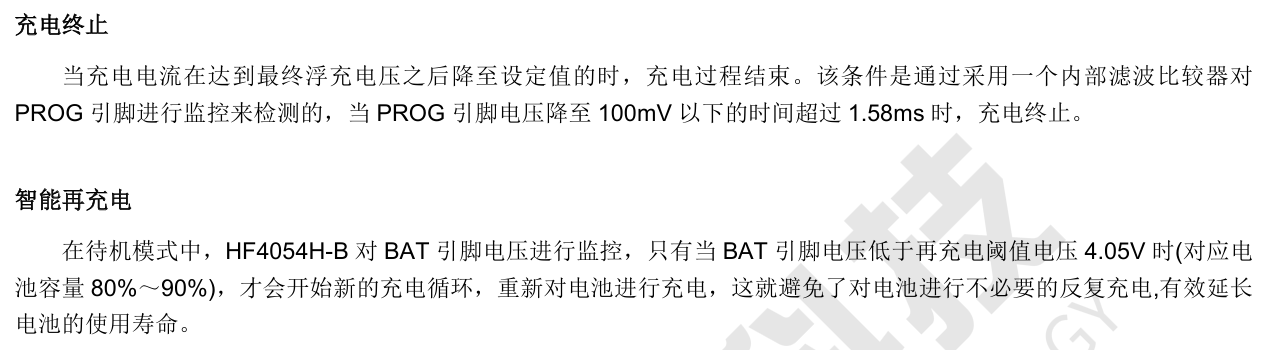

智能再充电：充电结束后，芯片持续监控电池电压。当电压下降至4.05V（对应约80%-90%电量）时，自动开启新的充电周期，避免不必要的频繁充电，从而有益于电池健康。
C/10充电终止：当充电电流在恒压阶段下降至设定值的1/10时，自动判定电池已充满，并结束充电 cycle。
3. 卓越的可靠性增强功能

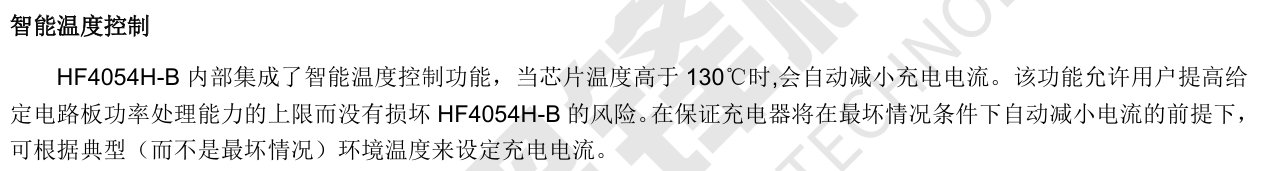

- 智能热调节：当芯片结温超过130℃时，自动线性降低充电电流。此功能允许设计者依据典型应用场景设定更大的充电电流，而无需为最恶劣的热条件预留过多余量，从而最大化充电速率而不必担心过热损坏。

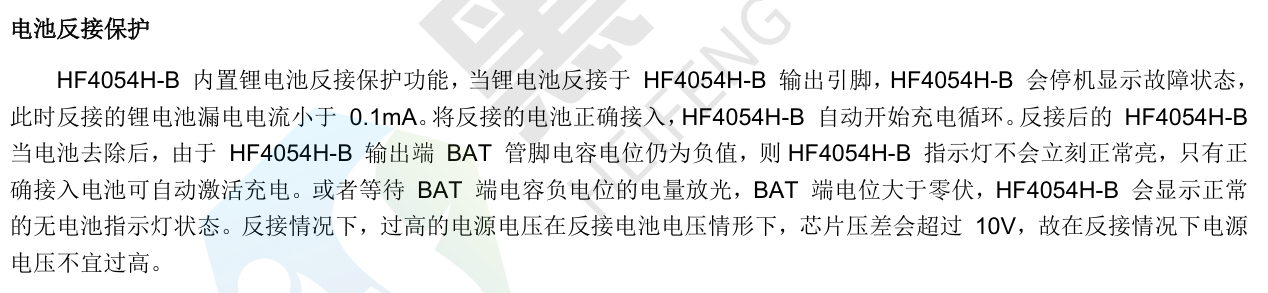

- 电池反接保护：内置电池反接保护功能。当电池被意外反接时，芯片会进入停机状态，漏电流小于****0.1mA，有效防止因操作失误导致的电路损坏。纠正后即可自动恢复正常充电。
- 超低待机功耗：在输入电源移除后，芯片自动进入睡眠模式，电池端电流降至30nA级别，极大程度地减少了电池在仓储和待机状态下的能量损耗。
4. 极简的外部电路

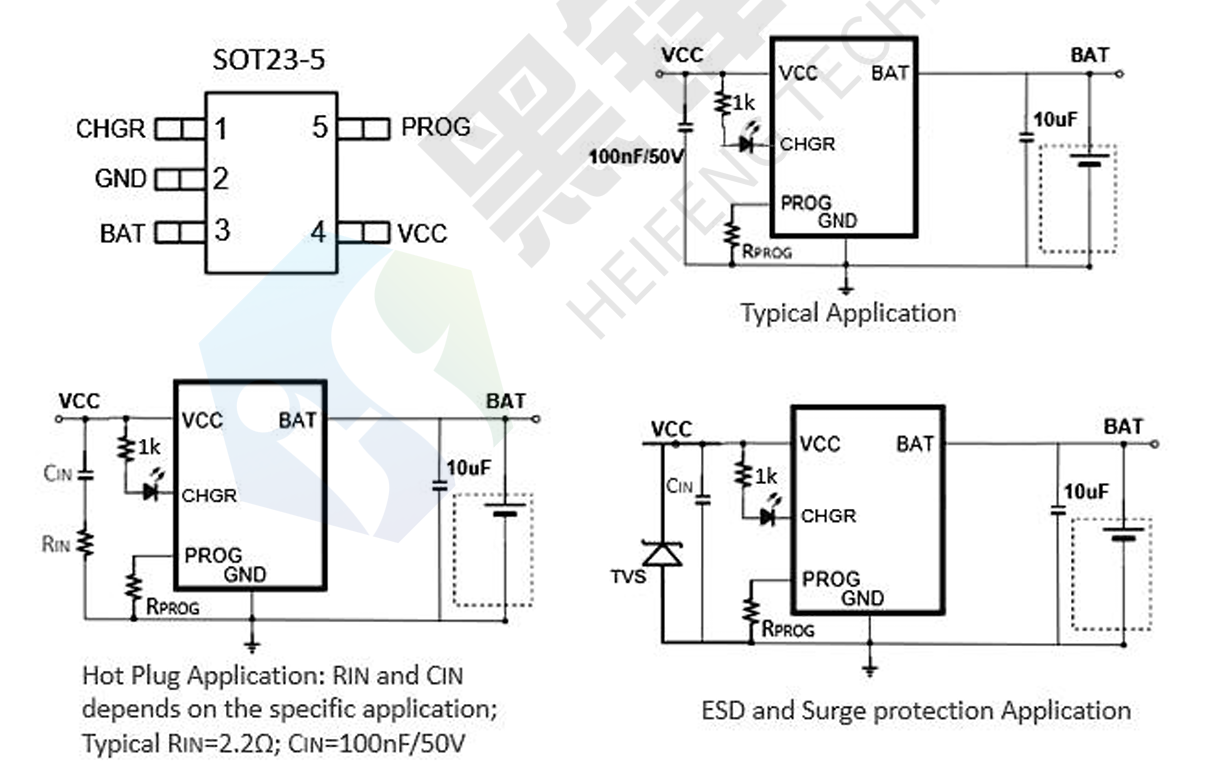

芯片内部集成了功率MOSFET和防倒充二极管，无需外部分立元件，仅需一个外部电阻设置充电电流，一个电容稳定电路，即可构成完整的充电解决方案，极大节约了BOM成本和PCB面积。
适用场景深度分析
- 车载充电设备与点烟器充电器：汽车电气环境复杂，存在大幅度的电压瞬变和浪涌。HF4054H-B的50V超高输入耐压和OVP/OCP保护，使其成为车载充电应用的理想选择，能确保在严苛的电源环境下稳定为设备充电。
- 采用Micro-USB等易损接口的便携设备：对于蓝牙耳机、GPS设备等，其充电接口在多次插拔后易发生短路。芯片的过流保护功能可以在此类故障发生时立即切断电流，防止接口烧毁和主板损坏。
- 使用非标准或劣质电源适配器的场景：在面对市场上广泛存在的劣质或输出电压不稳定的充电器时，芯片的6.1V OVP功能成为保护设备的关键防线，能有效阻断错误的高压输入。
- 需要长寿命电池的工业手持设备：对于数据采集器、工业扫描枪等，其电池需要承受频繁的充放电循环。HF4054H-B精准的4.2V浮充电压、智能再充电以及消流充电功能，能有效减缓电池老化，延长其循环寿命。
- 低成本、高可靠性的消费电子产品：如迷你音响、便携式媒体播放器等。芯片极简的外围需求和高集成度，帮助产品以最低的成本和最小的空间占用，实现高品质的电池充电与强大的前端保护。
总结
HF4054H-B是一款在高耐压、高集成度与全面保护之间取得卓越平衡的线性充电芯片。其50V的绝对耐压能力和42V的热插拔验证，使其在电源环境恶劣的应用中展现出无与伦比的可靠性。结合精准的锂电池管理算法和智能热调节，它不仅能安全、高效地完成充电任务，更能显著提升终端产品的整体耐用性。对于寻求降本增效且对电源适应性有严苛要求的客户而言，HF4054H-B提供了一个极具竞争力的解决方案。
