项目七使用ODL Yang UI操作流表

news 2025/10/28 11:24:57

一、 Yang UI介绍

ODL YangUI是OpenDaylight控制器中基于DLUX框架的北向接口可视化工具，主要用于动态封装和调用YANG模型，通过REST API生成交互式界面，简化SDN应用的开发与测试流程.

1. 核心特性与功能

动态接口生成：基于YANG模型自动生成UI界面，支持开发者通过API请求获取交换机信息并以JSON格式展示1。
流表下发控制：支持通过可视化界面下发OpenFlow流表（支持OpenFlow 1.0单流表和1.3多级流表协议），实现对主机间连通性的控制1。
协议兼容性：
OpenFlow 1.0：仅支持单流表匹配，数据包未匹配时默认交由控制器处理。
OpenFlow 1.3：支持多级流表流水线处理，匹配成功后可执行指令集（如更新动作集、修改报文字段），并支持组表功能1。

2. 访问方式

访问地址：启动OpenDaylight控制器后，在浏览器输入 http://<控制器IP>:8181/index.html#/yangui/index（默认端口8181）。

二、使用Yang UI查看流表

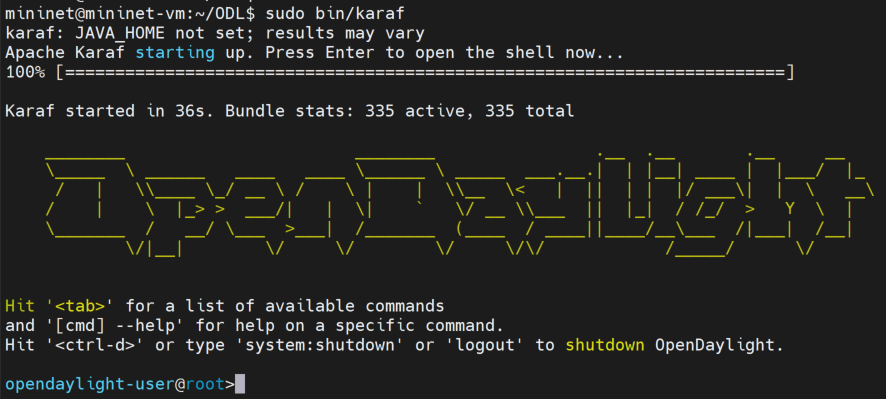

1. 开启控制器

mininet@mininet-vm:~/ODL$ sudo bin/karaf

在这里插入图片描述

2.创建拓扑连接控制器

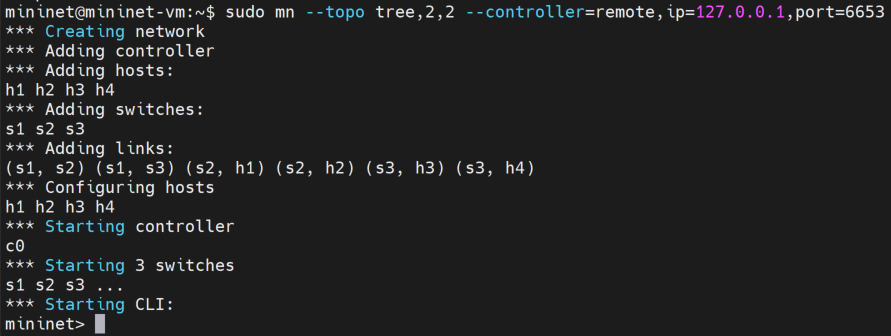

2.1 创建深度为2，扇出为2的树形拓扑

mininet@mininet-vm:~$ sudo mn --topo tree,2,2 --controller=remote,ip=127.0.0.1,port=6653

在这里插入图片描述

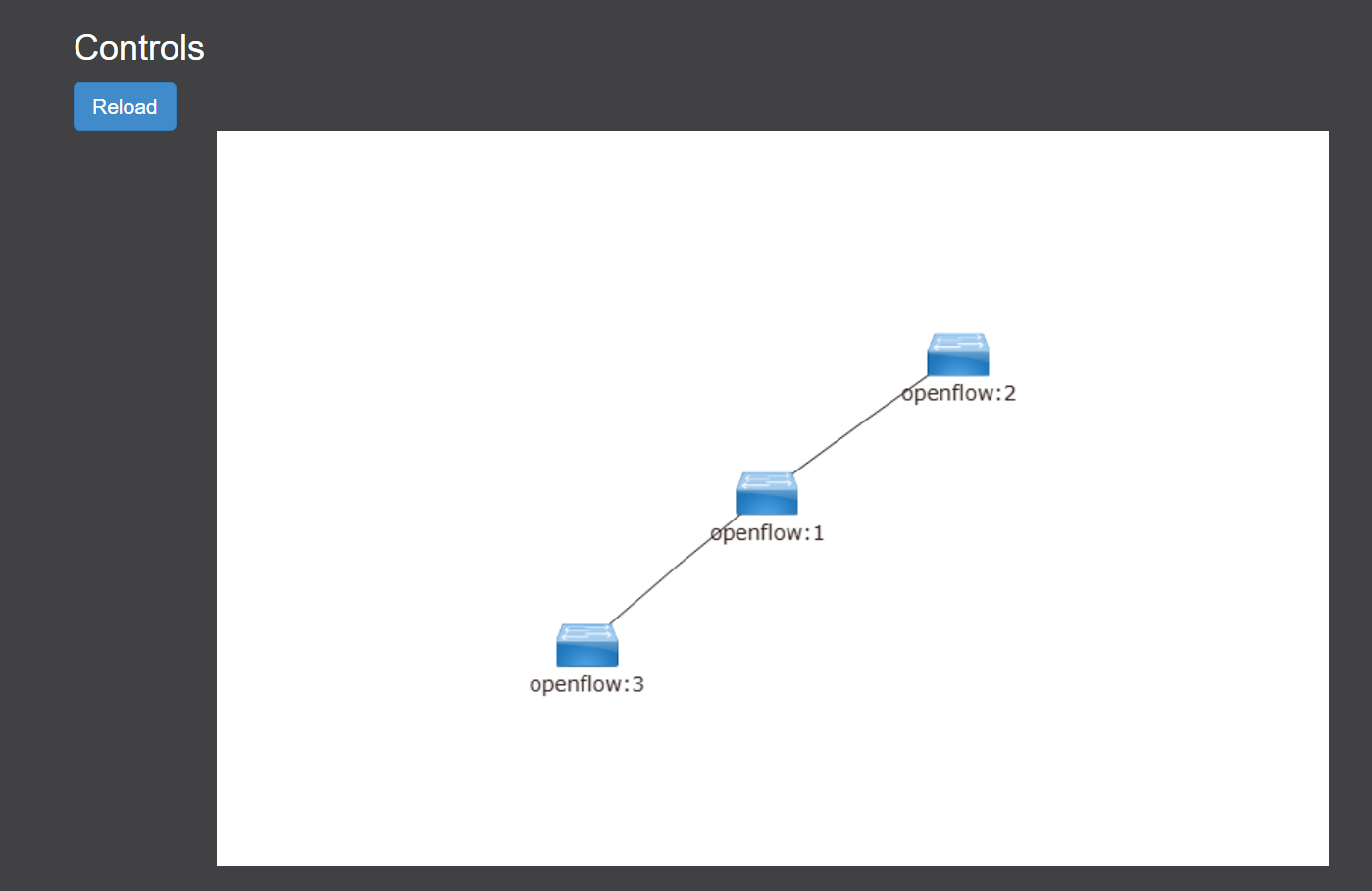

2.2 在浏览器中查看拓扑

浏览器访问：http://192.168.153.130:8181/index.html#/topology
（192.168.153.130为控制器IP）
用户名密码默认均为admin
在这里插入图片描述
从图中可知，s1(openflow:1)为根节点，1接口和2接口分别连接着s2(openflow:2)与s3(openflow:3)。

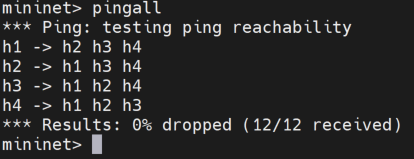

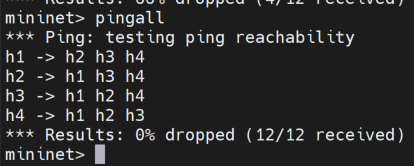

2.3 pingall测试

在这里插入图片描述

3. 查看流表

3.1 使用命令查看流表

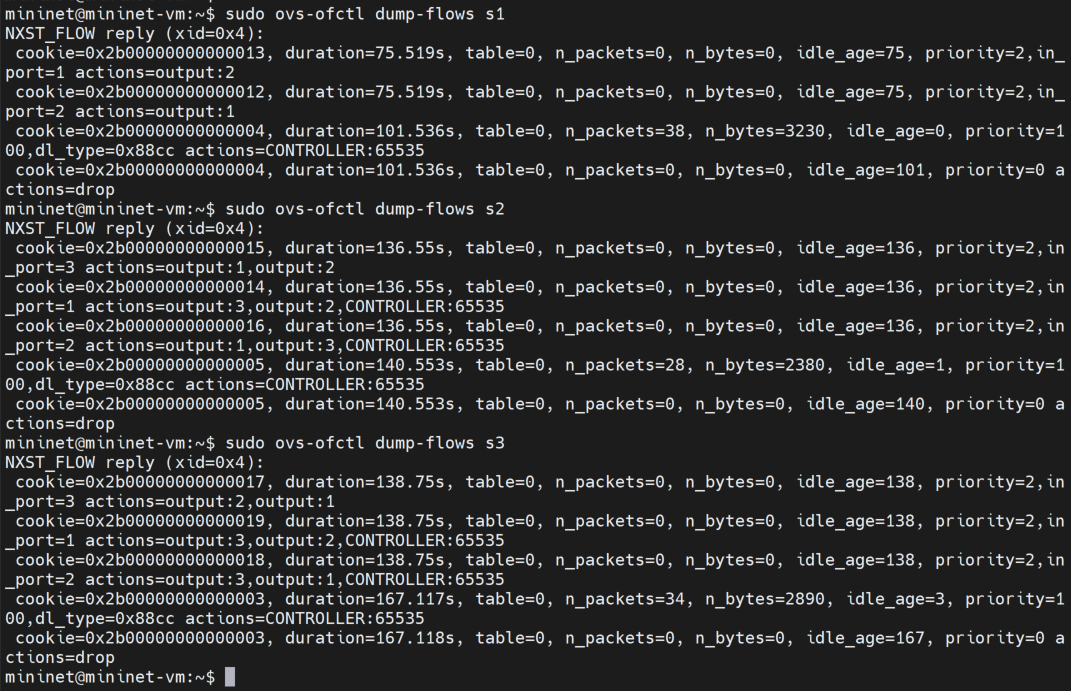

mininet@mininet-vm:~$ sudo ovs-ofctl dump-flows s1

在这里插入图片描述

3.2 在YANG UI中查看流表

查看s1的流表：

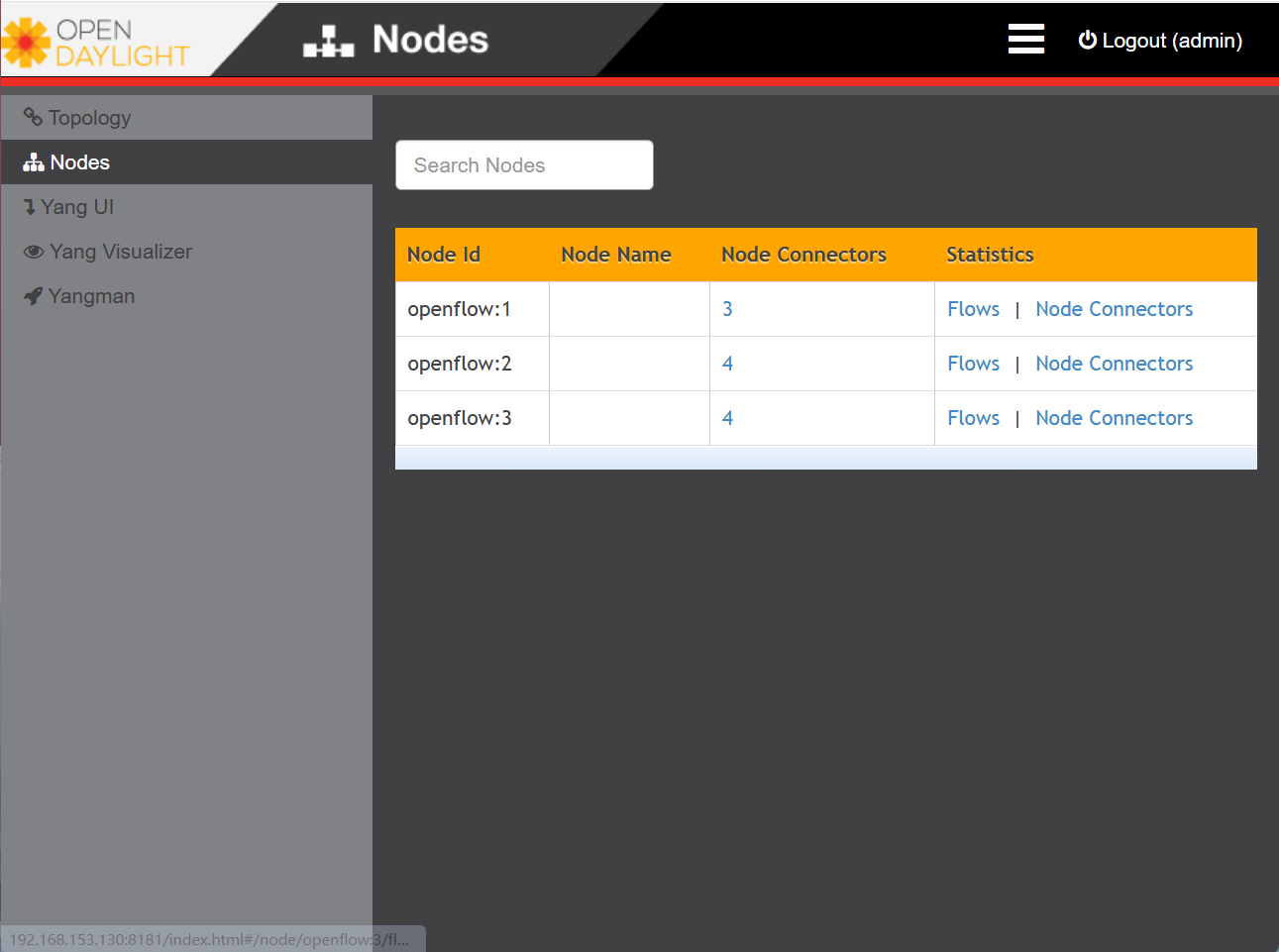

3.2.1. 在浏览器中找到Nodes标签，查看交换机的Node Id
在这里插入图片描述

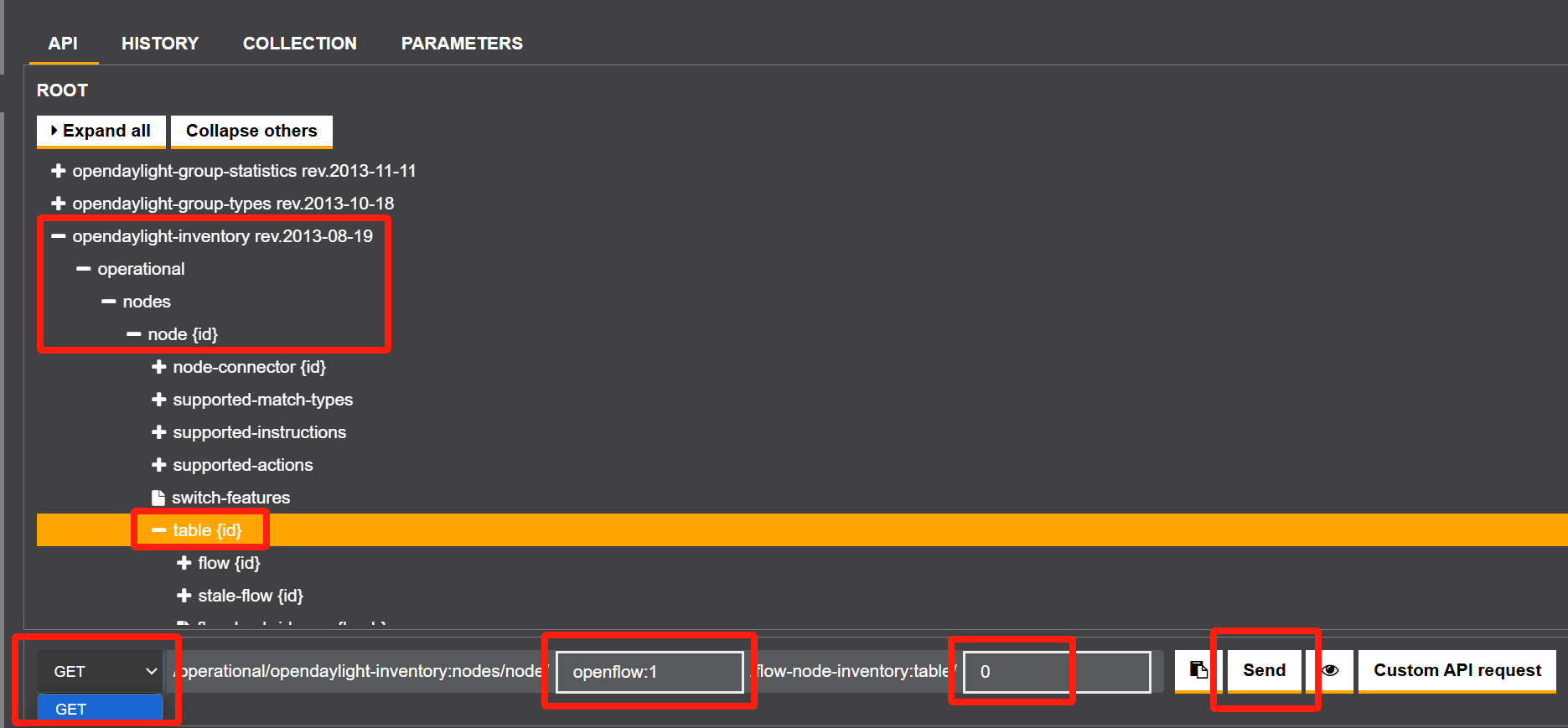

3.2.2. Yang UI->API-> opendaylight-inventory rev.2013-08-19 -> operational-> nodes-> node {id}-> table {id}
node {id}处填写s1的Node Id，table id处填写0，请求方法GET（可以看到此处只有GET方法，说明只能查询），点击send，即会出现s1的流表内容
在这里插入图片描述

三、操作流表

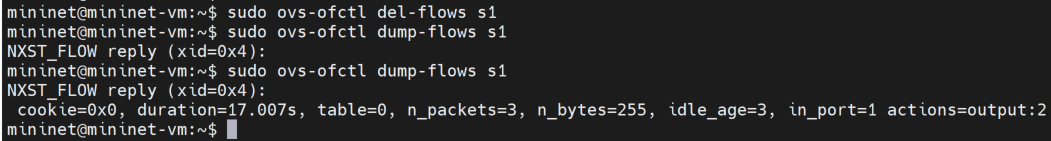

1. 删除流表

mininet@mininet-vm:~$ sudo ovs-ofctl del-flows s1
mininet@mininet-vm:~$ sudo ovs-ofctl dump-flows s1

在这里插入图片描述

2. pingall测试

只有s2下连的h1与h2互通，s3下连的h3与h4互通
但h1、h2与h3、h4之间不能互通，因为s1的流表被清空了

3. 为s1添加流表，使所有主机再次通信

Yang UI->API-> opendaylight-inventory rev.2013-08-19 -> config-> nodes-> node {id}-> table {id}

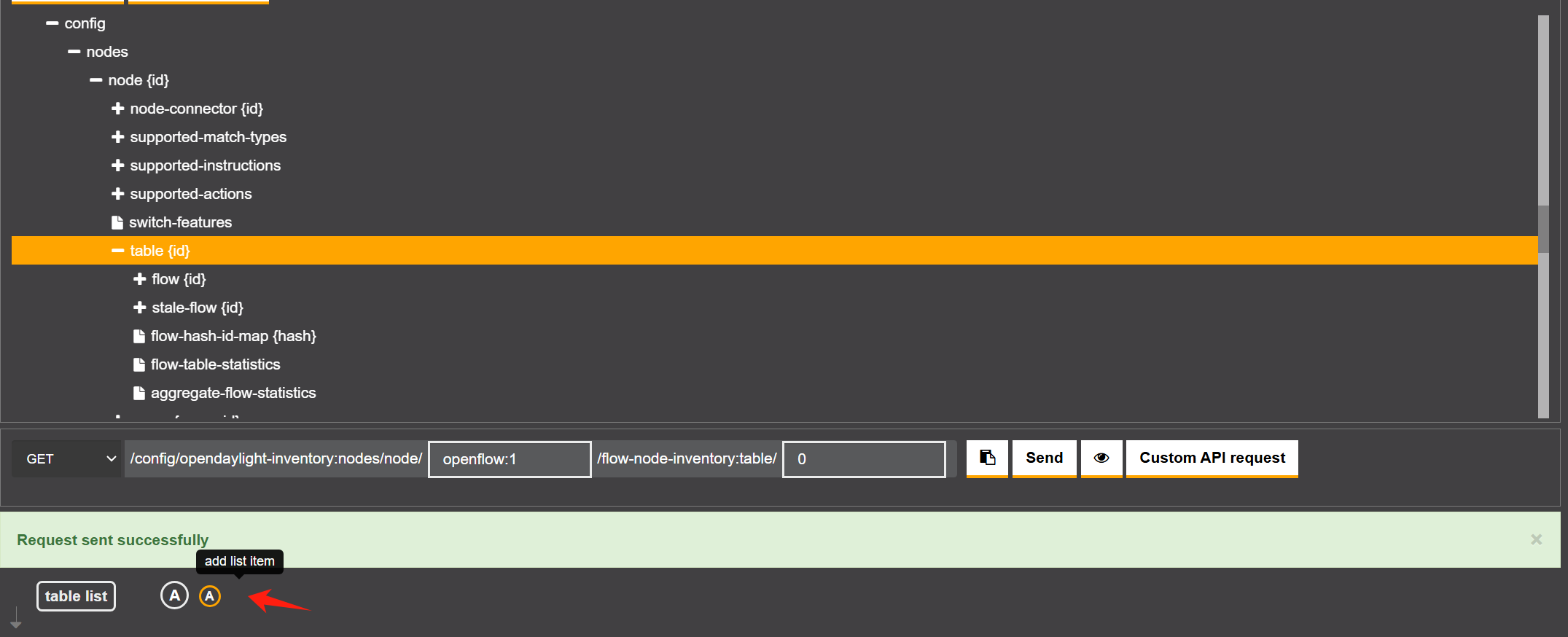

在tablelist两个A后面，其实有个加号（凭空消失术，可能ODL版本不同，我安装的这几版ODL，都没有图标），会有提示语。
在这里插入图片描述

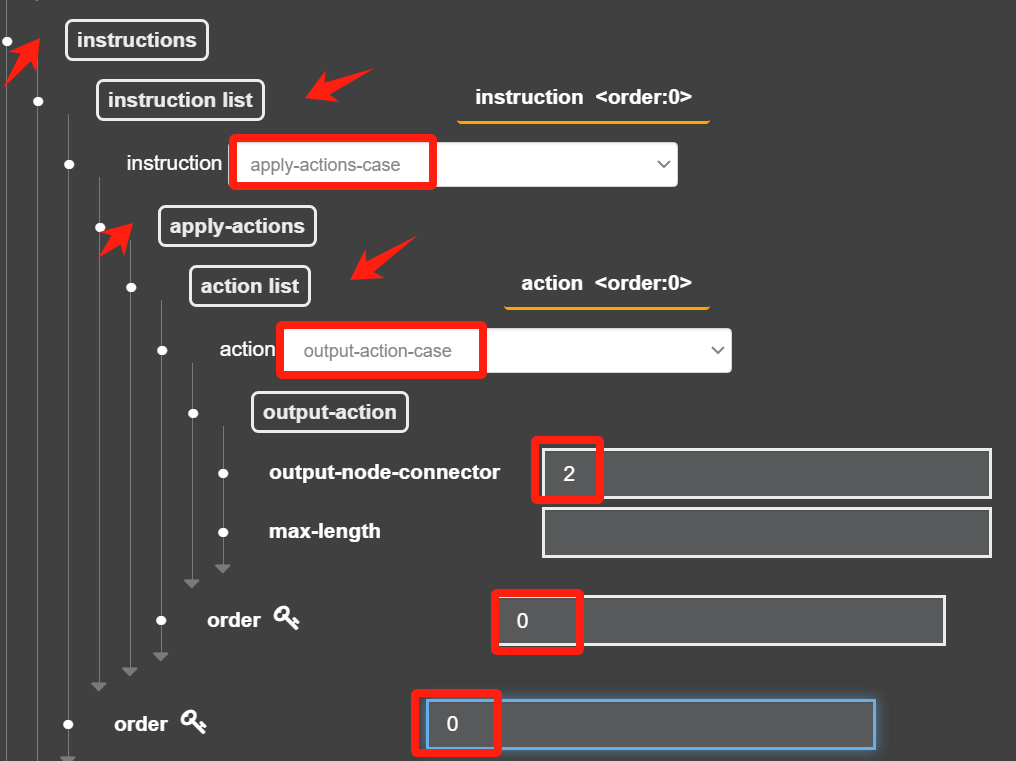

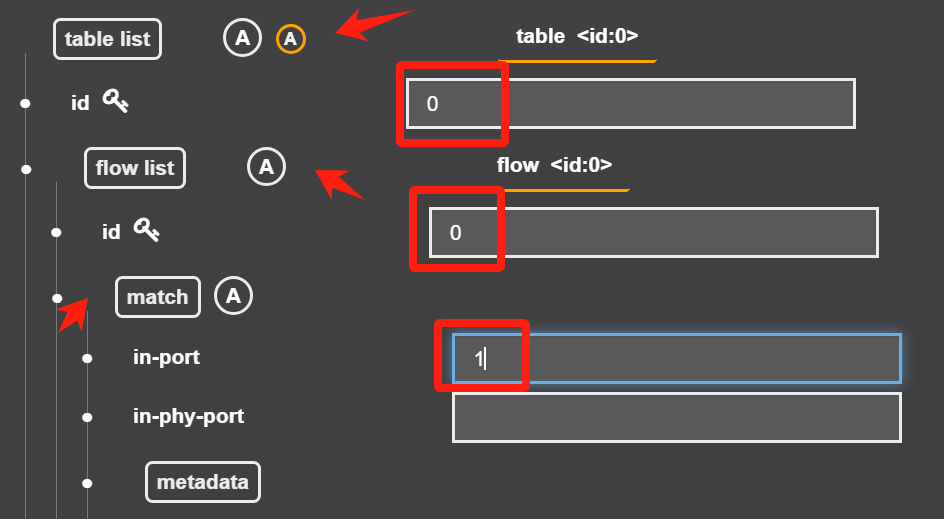

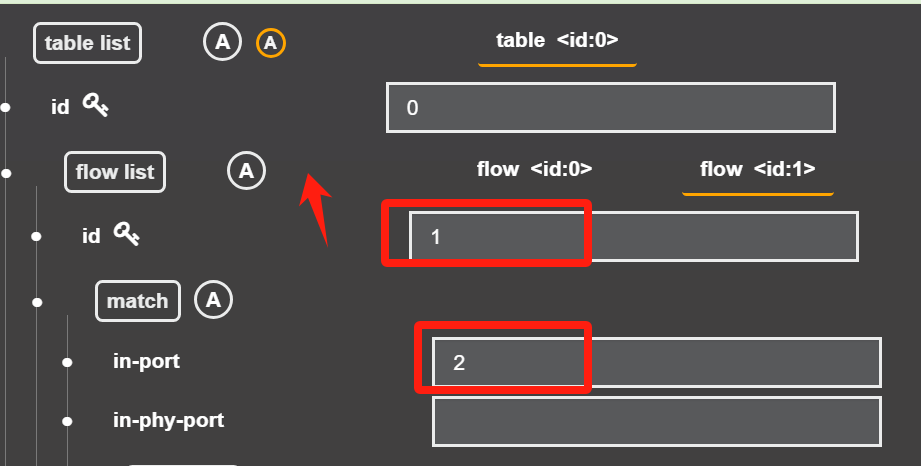

凡是有箭头的虚空的地方都需要点击一下，框选的部分需要填写，从1号接口进入的数据，从2号接口发出去。

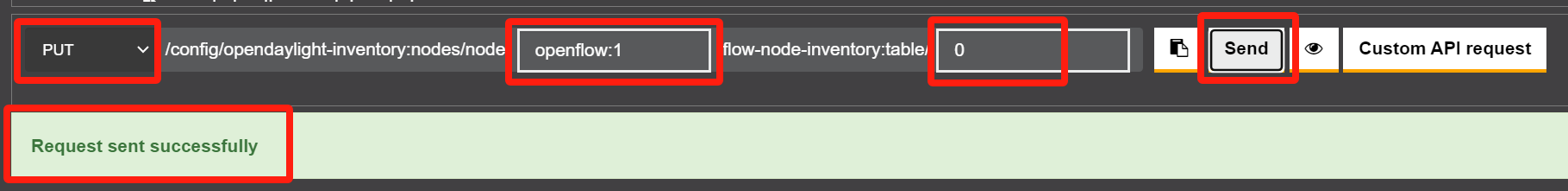

这一次，我们是下发指令，而不是查询，所以要使用put方法，点击send，如果返回的结果是request sent successfully，证明参数没有问题。
在这里插入图片描述
