AI研究-113 DeepSeek-OCR 原理与架构全解｜视觉压缩长文本 SAM-base 16×下采样 CLIP-L 3B-MoE

news 2025/10/28 7:38:29

TL;DR

场景：长上下文昂贵？把文本渲染成图像，用视觉 token 压缩 7–20×再解码。
结论：当文本:视觉 token < 10:1时，OCR 精度约 97%；到 20:1 仍有 ~60%，用于极端长上下文/回放可用。
产出：一张架构速查图、多分辨率/vision-token 一览表、Prompt 与开关清单（ / <|grounding|> / Tiny/Base/Gundam）。DeepSeek-OCR 论文

DeepSeek-OCR 基本原理与模型结构

原理90秒

把线性的文本序列映射到二维像素 → 由视觉编码器产出远少于文本 token 的vision token。
用 DeepEncoder 控制激活内存与token 数；MoE 解码器把 latent 反投影回文本。
结论：token 降至 1/7–1/20 的同时，低压缩区间保持高精度。

核心思想：视觉作为文本压缩器

DeepSeek-OCR的核心创新在于提出“上下文光学压缩”这一理念。简单来说，就是利用视觉模式来高效编码文本信息：将长文本渲染成图像，由模型“阅读”该图像来重构文本。这听起来有悖常规——毕竟传统观点里，图像输入文本会引入额外噪声和开销。然而DeepSeek团队发现，对于超长文本，视觉表示反而更划算。

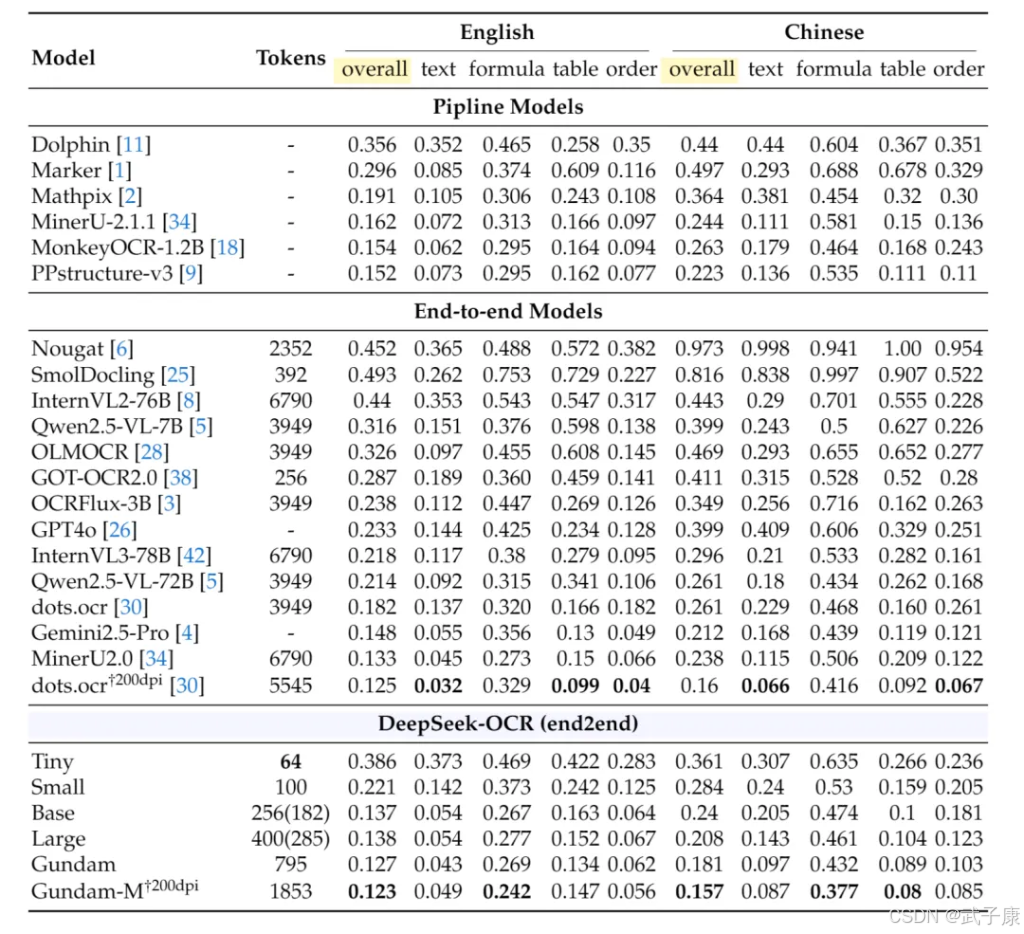

DeepSeek-OCR模型对比其他模型

原因在于：图像天然包含文字的空间布局和形状信息，能够以更少的编码单元承载大量字符。例如，一整页2000字的文本可能需要数千个字词token表示，但渲染成清晰图片后，用视觉patch表示可能只需几百个token。这相当于把线性的文本序列“打包”进二维像素阵列中，用图像压缩的方式存储。有点类似人类快速浏览书页：大脑形成页面视觉记忆，再从中提取文字，而非逐字阅读。

DeepSeek-OCR正是基于此逆向思维，探索视觉-文本压缩范式的可行性。通过特殊设计的模型结构，它成功证明了视觉token可以比文本token更高效地存储长文本上下文。

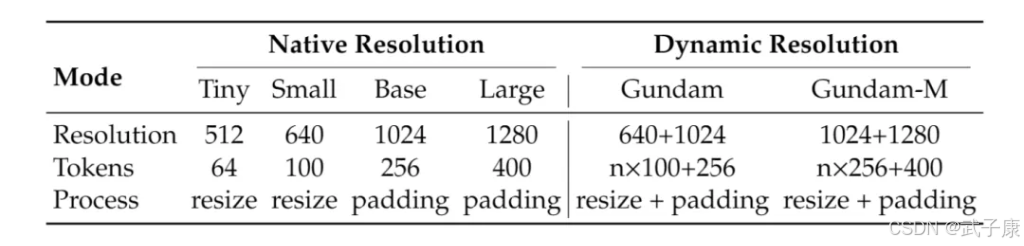

DeepSeek-OCR Native Resolution Dynamic Resolution

模型总体架构

DeepSeek-OCR采用 “双阶段”Vision-Language Transformer架构，包括一个视觉编码器（命名为DeepEncoder）和一个文本解码器（DeepSeek-3B-MoE）。架构示意为：

图像（文档页面） → DeepEncoder 编码 → 压缩后的视觉token序列 → MoE解码器解码 → 文本输出。

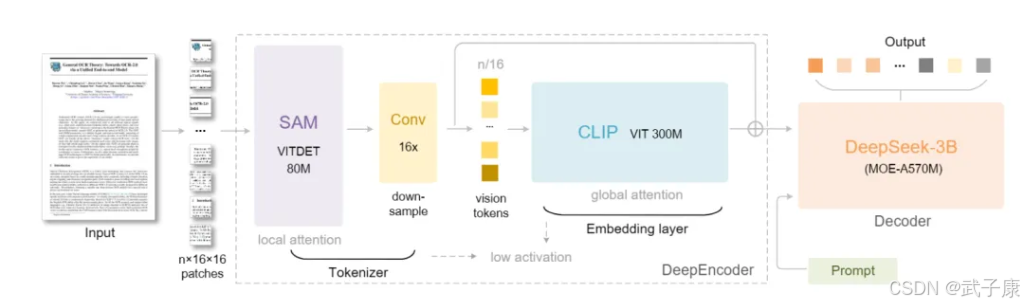

双阶段”Vision-Language Transformer架构

其中，DeepEncoder负责将输入图像转换为高度压缩的中间表示（视觉token序列），DeepSeek-3B-MoE解码器则从这些token中重建原始文本。这一架构本质上是一个视觉到文本的Transformer：类似NLP中的编解码模型，但把文本的编码部分换成了图像编码。

视觉编码器DeepEncoder采用的是ViT变体架构，但做了关键改进以实现极高的压缩率。具体来说，DeepEncoder内部集成了两大模块。

SAM-base局部感知模块

（局部窗口注意，约0.8亿参数）这里的SAM指一个Vision Transformer的本地版（非Segment-Anything，这里的SAM likely指一种本地Self-Attention Model）。它在不降低原始分辨率的情况下，对图像进行局部特征提取。比如对1024×1024的输入图像划分成小网格块，在每个局部块内应用自注意力。这样即便初始产生了大量patch token（如4096个），由于限制注意力范围，计算和显存开销仍可控。这个阶段让模型获取细粒度细节（如字符形状）。

16×卷积压缩模块

紧接局部提取之后，DeepEncoder增加了一个卷积层，用16倍下采样对token序列进行剧烈压缩。例如，前述4096个局部token经过卷积压缩，只剩下256个token。这一步相当于提炼信息、丢弃冗余，把视觉token数量大幅缩减（压缩率16:1），为后续全局建模扫清障碍。

CLIP-large全局理解模块

（全局稠密注意力，约3亿参数） – 压缩后的少量token再输入一个全局自注意力Transformer（架构类似OpenAI的CLIP视觉Transformer）。由于此时token数已大幅减少（仅原来的1/16），因此可以在可接受的计算量下施以全局自注意力。这一模块提供宏观上下文理解，整合页面的版面布局、段落结构等信息。它确保即使经过压缩，模型仍能“看懂”整页，而不仅是局部碎片。

暂时小结

经过上述三步串联，DeepEncoder能从高分辨率图像提取出信息密度极高的少量视觉token。这些token浓缩了页面的全部关键信息，为后续文本重建打下基础。

值得一提的是，DeepEncoder支持多种分辨率/压缩模式，以适应不同应用需求。从“Tiny”（输入512×512像素，输出仅64个token）到“Base”（1024×1024，256 token）再到“Gundam”模式（对超大页面动态分块，输出接近800 token）——同一模型可以灵活调整“压缩强度”。这意味着对于文字稀疏的小页面，可以使用极强的压缩以提升速度；而对于特别复杂的大版面，则可以选择适当降低压缩、分块处理以保留细节。这种多分辨率设计在业界尚属首次，为视觉模型处理各种尺寸文档提供了便利。

开发者在推理时只需设置相应参数（如base_size和crop_mode等），即可切换模式，非常实用。

DeepSeek-3B

文本解码器DeepSeek-3B-MoE则是一个Mixture-of-Experts（混合专家）Transformer解码器， 具备约3亿有效参数（3B模型，但每步激活≈5.7亿参数）。它的架构类似一个小型的大语言模型（类似GPT），但引入Mixture-of-Experts技术将模型分为64个专家网络，每个token只激活其中6个专家参与计算。

这样既在参数规模上扩展了模型容量，又控制了推理开销（每步只用一小部分专家）。DeepSeek-3B-MoE的职责是将来自DeepEncoder的压缩视觉token翻译回自然语言。由于其在训练中见过海量的文档数据，它不仅能输出纯文本，还可以在需要时输出结构标记（例如检测坐标、表格结构等）。

值得注意的是，DeepSeek解码器并非直接采用现有的大模型，而是DeepSeek团队自研/定制的语言模型。此前DeepSeek已开源了通用LLM模型（如DeepSeek-R1、DeepSeek-V3系列），有推测认为OCR解码器是在这些模型基础上微调/改造而来，以便更好地适配视觉输入。事实上，HuggingFace模型标签中的“deepseek_vl_v2”也暗示此模型是DeepSeek第二代Vision-Language模型框架的一部分。

输入输出与Tokenization

在使用DeepSeek-OCR时，输入通常是一张图片（例如文档扫描页），模型会将其编码为一串内部视觉token，并由解码器生成相应的文字。为了让模型知道何时接收图像，DeepSeek-OCR约定了特殊的输入格式：在文本Prompt中使用特殊标记占位，然后传入实际图像张量。

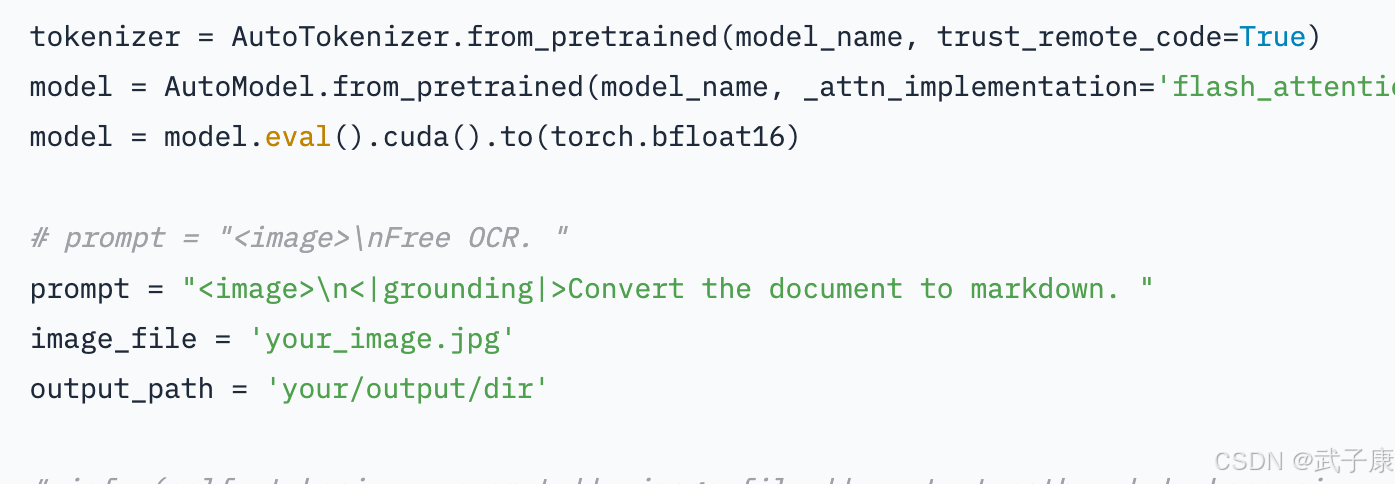

DeepSeek-OCR 占位符

在输出上，DeepSeek-OCR可以灵活地产生不同形式的结果：默认情况下可输出纯文字内容；若使用<|ref|>…<|/ref|>和<|det|>…<|/det|>等特殊token，则会输出文本片段及其在图像中的坐标框，实现文字检测+识别的双重结果。这种输出格式在需要版面还原或结构化提取时非常有用。而如果Prompt要求比如“转为Markdown”或“提取表格”，模型则会根据训练中学到的知识输出相应的富文本标记（例如表格用|和—绘制，标题加#等）。所有这些都得益于模型在训练时混合了OCR任务和语言建模任务，使之具备图文协同和听从指令的能力。

在Tokenizer方面，DeepSeek-OCR应该使用了一个多语言SentencePiece/BPE词表，以覆盖百种语言字符和特殊标记。推理时需使用与模型对应的Tokenizer加载（HuggingFace提供的AutoTokenizer.from_pretrained会自动处理）。视觉部分的token由模型内部生成，不需要用户干预。

是否使用大语言模型进行协同？

虽然DeepSeek-OCR本质上自己就包含一个语言模型作为解码器，但一个有趣的问题是：它能否与外部的大语言模型协同工作？

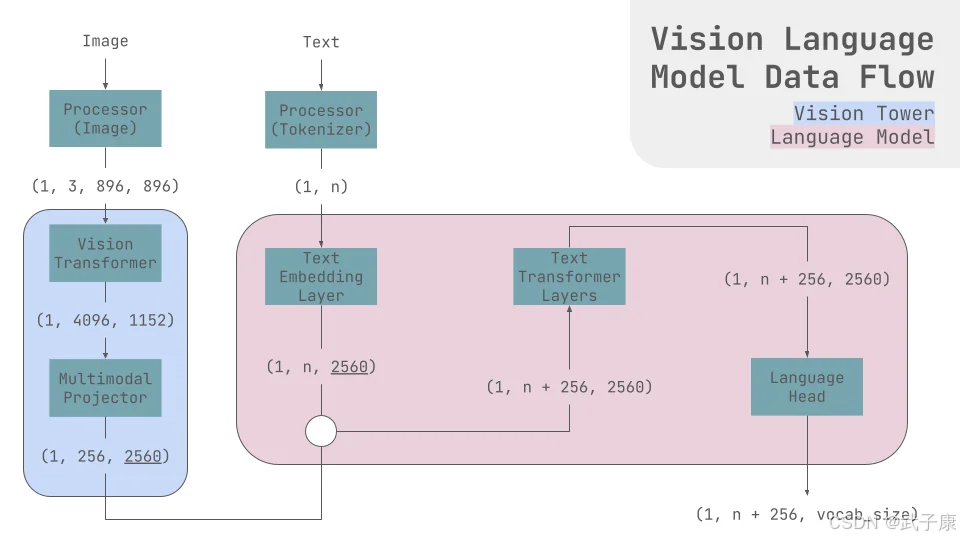

Vision Language Model Data Flow

从设计上看，DeepSeek-OCR已经集成视觉和语言于一体（即所谓Visual-Language模型），因此并不需要再额外对接GPT这类模型来完成OCR任务。然而，它的确可以作为其它LLM的“前端模块”使用：例如我们可以用DeepSeek-OCR将超长文档压缩成少量视觉token，然后把这些token对应的文本摘要交给另一个更大的LLM继续推理。这其实就是上下文光学压缩的应用场景之一。

因此可以说，DeepSeek-OCR不是简单调用某个现有LLM，而是自带一个定制的小型LLM（3B-MoE）专门用于OCR。当然，社区中也有人尝试将DeepSeek-OCR与其他模型结合，例如使用DeepSeek-OCR读取文档后，把结果传入Claude等问答模型以实现文档问答。这种模块化协同属于应用层集成，而非模型内部直接使用了别的LLM。

总而言之，DeepSeek-OCR通过精心设计的视觉编码器和Mixture-of-Experts解码器，实现了将文本转换为视觉表示并几乎无损地解码回文本的能力。这种架构在保证OCR高准确率的同时，大幅压缩了中间表示长度，为解决长上下文问题提供了新的思路。

可复现实验 MRE

之前的章节已经讲解过，这里略过。

环境：torch 2.6 + flash-attn 2.7.3 + transformers 4.46.3。
命令：HF/或 vLLM 推理；切 3 个模式（Tiny/Base/Gundam），打印输出与 token 统计。
提醒：skip_special_tokens=False + n-gram 处理器白名单实用。
