引言
若对您有帮助的话，请点赞收藏加关注哦，您的关注是我持续创作的动力！有问题请私信或联系邮箱：funian.gm@gmail.com
计算机网络是实现设备互联与数据传输的基础，而TCP/IP模型是当前互联网的核心架构标准，定义了数据从源设备到目标设备的传输规则；网页解析过程则是用户访问网页时，从输入URL到页面显示的完整技术链条。本文将先深入剖析TCP/IP模型的分层结构、核心协议与功能，再分步拆解网页解析的技术细节，结合表格对比关键概念，帮助开发者夯实网络底层基础，理解网页加载的本质逻辑。
一、TCP/IP模型：互联网的“传输规则体系”
TCP/IP模型是一个四层架构（部分教材将网络接口层拆分为数据链路层和物理层，形成五层模型，本文以通用四层模型讲解），每层各司其职，通过“封装-解封装”机制实现数据传输。其核心特点是“自上而下分层、自下而上交互”，每层仅与相邻层通信。

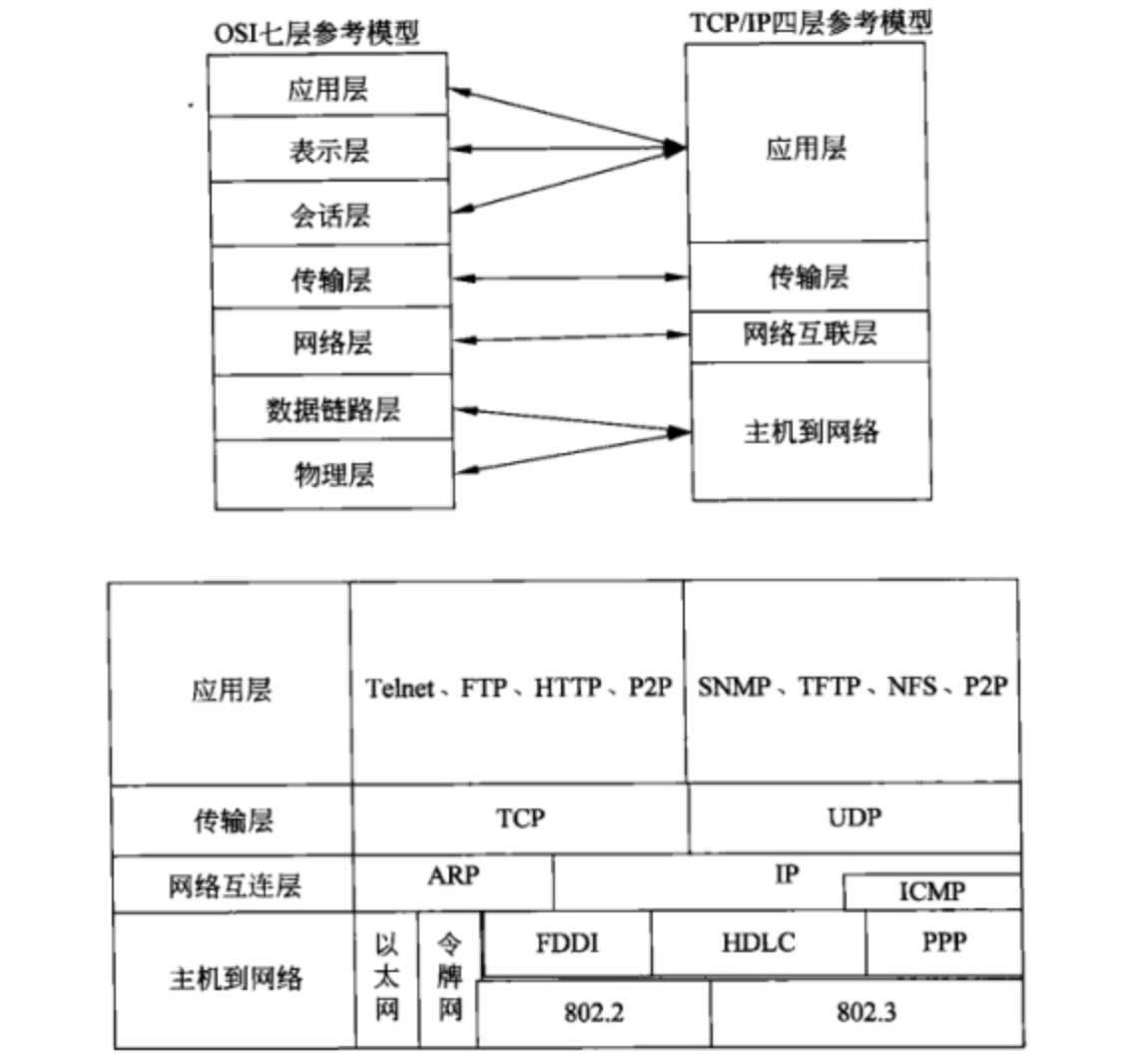

1.1 TCP/IP四层模型整体对比
| 分层（自上而下） | 核心功能 | 主要协议 | 数据单元（PDU） | 关键设备 |
|---|---|---|---|---|
| 应用层（Application） | 为应用程序提供网络服务（如网页访问、文件传输） | HTTP、HTTPS、DNS、FTP、SMTP、SSH | 数据（Data） | 终端设备（PC、手机） |
| 传输层（Transport） | 实现端到端（进程间）的可靠/不可靠传输，负责流量控制与拥塞控制 | TCP、UDP、SCTP | 段（Segment，TCP）/数据报（Datagram，UDP） | 终端设备 |
| 网络层（Internet） | 实现跨网络的路由选择（从源主机到目标主机），负责IP地址寻址 | IP（IPv4/IPv6）、ICMP、ARP、路由协议（RIP、OSPF） | 数据包（Packet） | 路由器、三层交换机 |
| 网络接口层（Link） | 实现物理介质上的帧传输（相邻设备间），负责MAC地址寻址 | Ethernet（以太网）、PPP、Wi-Fi（802.11） | 帧（Frame） | 交换机、网卡、集线器 |
关键概念：封装与解封装
- 发送端：应用层数据 → 传输层（加TCP/UDP头部）→ 网络层（加IP头部）→ 网络接口层（加帧头部/尾部）→ 物理介质传输；
- 接收端：物理信号 → 网络接口层（解帧头）→ 网络层（解IP头）→ 传输层（解TCP/UDP头）→ 应用层（获取原始数据）。
1.2 各层核心协议与技术解析
1.2.1 应用层：“用户与网络的交互入口”
应用层是用户直接感知的层级，通过协议定义应用程序的网络交互规则，核心协议对比：
| 协议 | 核心作用 | 端口号（知名端口） | 特点 | 典型应用场景 |
|---|---|---|---|---|
| HTTP（超文本传输协议） | 传输HTML、CSS、JS等网页资源，无加密 | 80 | 无状态、明文传输、基于请求-响应 | 普通网页访问（如http://xxx.com） |
| HTTPS（HTTP Secure） | 基于TLS/SSL加密的HTTP，保障数据安全 | 443 | 加密传输、身份认证、防篡改 | 敏感数据传输（如登录、支付页面） |
| DNS（域名系统） | 将域名（如www.baidu.com）解析为IP地址 | 53（UDP/TCP） | 分布式架构、缓存机制 | 所有基于域名的网络访问（先解析域名） |
| FTP（文件传输协议） | 实现文件的上传与下载 | 20（数据连接）、21（控制连接） | 双连接模式、明文传输 | 服务器文件管理（如上传网站代码） |
| SMTP（简单邮件传输协议） | 发送电子邮件 | 25 | 基于文本指令、依赖POP3/IMAP接收 | 邮件客户端发送邮件（如Outlook） |
DNS解析流程（核心子流程）：
- 本地缓存查询：先查本地DNS缓存（如操作系统缓存、浏览器缓存），命中则直接返回IP；
- 递归查询本地DNS服务器：本地缓存未命中，向配置的本地DNS服务器（如运营商DNS）发送递归请求；
- 迭代查询根DNS/顶级域DNS/权威DNS：本地DNS服务器通过迭代查询（根DNS→顶级域DNS→权威DNS）获取目标域名的IP；
- 结果返回与缓存：权威DNS将IP返回给本地DNS服务器，本地DNS缓存结果后返回给用户设备。
1.2.2 传输层：“端到端的传输管家”
传输层负责“进程间通信”（如浏览器进程与服务器的Web进程），核心协议是TCP和UDP，二者对比是网络学习的重点：
| 对比维度 | TCP（传输控制协议） | UDP（用户数据报协议） |
|---|---|---|
| 连接性 | 面向连接（需三次握手建立连接） | 无连接（直接发送数据，无需建立连接） |
| 可靠性 | 可靠传输（确认应答、重传机制、序号机制） | 不可靠（无确认、无重传，可能丢包） |
| 有序性 | 保证数据按发送顺序到达（序号+确认号） | 无序（数据报独立传输，可能乱序） |
| 流量控制 | 支持（滑动窗口机制，避免接收方过载） | 不支持（发送方无限制发送） |
| 拥塞控制 | 支持（慢启动、拥塞避免等，避免网络过载） | 不支持（可能导致网络拥塞） |
| 数据边界 | 无（字节流，需应用层自行划分边界） | 有（数据报独立，接收方按报处理） |
| 开销 | 高（头部20~60字节，含多种控制字段） | 低（头部仅8字节，结构简单） |
| 适用场景 | 对可靠性要求高的场景（网页、文件传输、登录） | 对实时性要求高的场景（视频通话、直播、DNS） |
TCP核心机制补充：
-
三次握手（建立连接）：
- 客户端→服务器：SYN（同步序号），请求建立连接；
- 服务器→客户端：SYN+ACK（同步序号+确认序号），确认请求并同步自身序号；
- 客户端→服务器：ACK（确认序号），确认连接建立；
目的：避免“失效的连接请求”导致服务器资源浪费。
-
四次挥手（释放连接）：
- 客户端→服务器：FIN（结束标志），请求释放连接；
- 服务器→客户端：ACK，确认客户端的FIN请求；
- 服务器→客户端：FIN，服务器数据发送完毕，请求释放连接；
- 客户端→服务器：ACK，确认服务器的FIN请求，连接释放；
目的：确保双方数据都已发送完毕，避免数据丢失。
1.2.3 网络层：“跨网络的路由导航”
网络层负责“主机间通信”（从源主机到目标主机），核心是IP协议，关键技术包括IP寻址、路由选择、地址解析：
| 核心技术 | 核心原理 | 关键协议/组件 | 作用 |
|---|---|---|---|
| IP寻址 | 通过IP地址（如IPv4：192.168.1.1）唯一标识主机 | IPv4、IPv6 | 确定数据的目标主机位置，实现跨网络定位 |
| 路由选择 | 路由器根据路由表（静态/动态生成）选择最优路径 | 路由协议（RIP、OSPF、BGP） | 解决“数据如何从源网络到达目标网络”的问题 |
| 地址解析 | 将IP地址转换为物理地址（MAC地址） | ARP（地址解析协议） | 网络接口层需通过MAC地址传输帧，ARP实现IP与MAC的映射 |
| 差错控制 | 检测IP数据包的传输错误（如丢包、损坏） | ICMP（互联网控制消息协议） | 发送差错报告（如“目标不可达”）、网络探测（如ping命令） |
IPv4与IPv6对比：
| 对比维度 | IPv4 | IPv6 |
|---|---|---|
| 地址长度 | 32位（如192.168.1.1，点分十进制） | 128位（如2001:0db8:85a3::8a2e:0370:7334，冒分十六进制） |
| 地址数量 | 约43亿个（已耗尽） | 约3.4×10³⁸个（满足未来需求） |
| 报头结构 | 复杂（选项字段多，可变长） | 简化（固定40字节报头，无选项字段） |
| 安全性 | 无原生加密（需依赖HTTPS等上层协议） | 原生支持IPsec加密与身份认证 |
| 部署现状 | 目前主流（互联网大部分设备使用） | 逐步推广（应对IPv4地址耗尽问题） |
1.2.4 网络接口层：“物理介质的传输载体”
网络接口层是TCP/IP模型的最底层，负责将网络层的IP数据包封装为“帧”，通过物理介质（如网线、无线信号）传输给相邻设备，核心概念：
| 核心概念 | 定义 | 作用 | 示例 |
|---|---|---|---|
| MAC地址 | 物理地址（48位，如00:1B:44:11:3A:B7），唯一标识网卡 | 相邻设备间帧传输的“身份证” | 交换机通过MAC地址转发帧 |
| 帧结构 | 包含帧头（目的MAC、源MAC、类型）、数据（IP数据包）、帧尾（校验和） | 规范物理层的传输格式，确保数据完整性 | 以太网帧（Ethernet Frame） |
| 介质访问控制 | 解决多设备共享物理介质的冲突问题 | 避免数据传输冲突 | 以太网的CSMA/CD（有线）、Wi-Fi的CSMA/CA（无线） |
| 物理层功能 | 将帧转换为电信号/光信号/无线信号，通过物理介质传输 | 实现数据的物理层传输 | 网线传输电信号、光纤传输光信号 |
二、网页解析过程：从URL到页面显示的“全链路拆解”
当用户在浏览器中输入URL（如https://www.baidu.com）并按下回车后，需经历7个核心步骤，最终完成网页显示。整个过程涉及TCP/IP模型的全四层协作，是网络协议的典型应用场景。
2.1 网页解析全流程步骤拆解
步骤1：URL解析（应用层预处理）
- 核心任务：将用户输入的URL转换为浏览器可识别的“协议+域名+路径+参数”结构，验证URL合法性。
- 解析规则：
示例URL：https://www.baidu.com/s?wd=TCP/IP#top- 协议：https（应用层协议，指定使用HTTPS传输）；
- 域名：www.baidu.com（需解析为IP地址）；
- 路径：/s（服务器上的资源路径）；
- 参数：wd=TCP/IP（查询参数，告诉服务器需搜索“TCP/IP”）；
- 锚点：#top（页面内锚点，不发送给服务器，仅浏览器本地定位）。
- 额外处理：若URL无协议（如www.baidu.com），浏览器默认补充http://；若为中文域名，先转换为Punycode编码（如“百度.com”→“xn–百度-9et.com”）。
步骤2：DNS域名解析（应用层+传输层）
- 核心任务：将URL中的域名（www.baidu.com）解析为对应的IP地址（如180.101.50.188），为后续网络层路由做准备。
- 详细流程（延续1.2.1中DNS解析逻辑，补充浏览器视角）：
- 浏览器缓存查询：检查浏览器内置DNS缓存（如Chrome可通过
chrome://net-internals/#dns查看），若缓存未过期则直接使用； - 操作系统缓存查询：浏览器缓存未命中，调用操作系统API查询系统 hosts文件（如Windows的C:\Windows\System32\drivers\etc\hosts）和系统DNS缓存；
- 本地DNS服务器查询：系统缓存未命中，向本地DNS服务器（如运营商分配的114.114.114.114）发送递归请求；
- 迭代查询根/顶级域/权威DNS：本地DNS服务器通过迭代查询（根DNS→.com顶级域DNS→baidu.com权威DNS）获取IP；
- 结果返回与缓存：权威DNS将IP返回给本地DNS服务器，本地DNS缓存该IP（默认缓存时间由TTL决定），再返回给浏览器，浏览器也缓存该IP。
- 浏览器缓存查询：检查浏览器内置DNS缓存（如Chrome可通过
步骤3：建立TCP连接（传输层+网络层+网络接口层）
- 核心任务：浏览器（客户端）与目标服务器（如百度Web服务器）通过TCP三次握手建立可靠连接，为HTTP请求传输做准备。
- 前提条件：浏览器已获取服务器IP地址（如180.101.50.188）和端口号（HTTPS默认443）。
- 三次握手详细过程（结合分层协作）：
- 客户端（浏览器）→ 服务器：发送SYN报文（传输层），包含客户端初始序号（如seq=100），该报文经网络层封装IP头（源IP=客户端IP，目的IP=服务器IP）、网络接口层封装帧头（源MAC=客户端网卡MAC，目的MAC=网关MAC）后，通过物理介质传输；
- 服务器→客户端：接收SYN报文后，返回SYN+ACK报文（传输层），包含服务器初始序号（如seq=200）和对客户端SYN的确认号（ack=101），同样经分层封装后传输；
- 客户端→服务器：接收SYN+ACK报文后，返回ACK报文（传输层），包含对服务器SYN的确认号（ack=201），服务器接收后，TCP连接建立。
- 特殊场景：若为HTTPS，TCP连接建立后需额外进行TLS/SSL握手（协商加密算法、交换密钥、身份认证），建立加密通道。
步骤4：发送HTTP/HTTPS请求（应用层+传输层）
- 核心任务：浏览器通过已建立的TCP（HTTPS为加密TCP）连接，向服务器发送HTTP请求报文，请求网页资源（如HTML文件）。
- HTTP请求报文结构（以GET请求为例）：
GET /s?wd=TCP/IP HTTP/1.1 # 请求行：方法（GET）+ 路径+参数 + 协议版本（HTTP/1.1） Host: www.baidu.com # 请求头：Host（目标域名）、User-Agent（浏览器信息）、Cookie等 Connection: keep-alive Upgrade-Insecure-Requests: 1 User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) Chrome/118.0.0.0# 请求体：GET请求无请求体（POST请求用于传输表单数据等） - 请求方法说明：
- GET：获取资源（如请求HTML、图片，参数在URL中，长度有限制）；
- POST：提交资源（如登录表单、文件上传，参数在请求体中，更安全）；
- HEAD：仅获取响应头（不返回响应体，用于检查资源是否存在）；
- PUT：更新资源（全量更新，如替换文件）；
- DELETE：删除资源。
步骤5：服务器处理请求并返回响应（应用层+传输层）
- 核心任务：服务器接收HTTP请求，处理后返回HTTP响应报文，包含请求的网页资源（如HTML、CSS、JS）。
- 服务器处理流程：
- 服务器监听端口（如443），接收客户端的TCP连接和HTTP请求；
- Web服务器（如Nginx、Apache）解析请求报文，确定请求的资源路径（如/s?wd=TCP/IP）；
- 若需动态内容（如搜索结果），Web服务器调用应用服务器（如Tomcat、Node.js），应用服务器查询数据库（如MySQL）获取数据，生成动态HTML；
- Web服务器将资源（静态HTML或动态生成的HTML）封装为HTTP响应报文，通过TCP连接返回给浏览器。
- HTTP响应报文结构（以成功响应为例）：
HTTP/1.1 200 OK # 状态行：协议版本 + 状态码（200=成功） + 状态描述 Date: Mon, 27 Oct 2025 10:00:00 GMT # 响应头：Date（响应时间）、Content-Type（资源类型）、Content-Length（资源长度）等 Content-Type: text/html; charset=utf-8 Content-Length: 10240 Server: BWS/1.1<!DOCTYPE html> # 响应体：请求的资源（如HTML代码） <html><head><title>TCP/IP搜索结果 - 百度</title></head><body>...</body> </html> - 常见HTTP状态码：
- 2xx（成功）：200 OK（请求成功）、204 No Content（请求成功但无响应体）；
- 3xx（重定向）：301 Moved Permanently（永久重定向）、302 Found（临时重定向）、304 Not Modified（资源未修改，使用缓存）；
- 4xx（客户端错误）：400 Bad Request（请求参数错误）、401 Unauthorized（未授权）、403 Forbidden（禁止访问）、404 Not Found（资源不存在）；
- 5xx（服务器错误）：500 Internal Server Error（服务器内部错误）、502 Bad Gateway（网关错误）、503 Service Unavailable（服务器过载）。
步骤6：关闭TCP连接（可选，传输层）
- 核心任务：若HTTP请求为“短连接”（Connection: close），则响应传输完成后通过TCP四次挥手关闭连接；若为“长连接”（Connection: keep-alive，HTTP/1.1默认），则连接保持一段时间，供后续请求复用（减少连接建立开销）。
- 四次挥手详细过程：
- 客户端→服务器：发送FIN报文（seq=300），请求关闭连接；
- 服务器→客户端：返回ACK报文（ack=301），确认客户端的FIN请求（此时服务器仍可发送数据）；
- 服务器→客户端：所有数据发送完毕后，发送FIN报文（seq=400），请求关闭连接；
- 客户端→服务器：返回ACK报文（ack=401），确认服务器的FIN请求，等待2MSL（最长报文段寿命）后关闭连接（确保服务器接收ACK）。
步骤7：网页解析与渲染（浏览器本地处理）
-
核心任务：浏览器接收服务器返回的HTML、CSS、JS等资源，解析并渲染为用户可见的网页，是“从代码到页面”的关键环节。
-
详细流程（分4个子阶段）：
-
HTML解析：构建DOM树
- 浏览器按“从上到下”顺序解析HTML代码，将每个标签（如
<html>、<div>、<p>）转换为DOM节点（包含标签名、属性、文本内容、父子关系）； - 若解析过程中遇到CSS链接（
<link rel="stylesheet" href="style.css">）或JS脚本（<script src="app.js"></script>），则触发额外资源请求（重复步骤2-6获取CSS/JS）； - 最终生成DOM树（Document Object Model），描述网页的结构（如“html→body→div→p”）。
- 浏览器按“从上到下”顺序解析HTML代码，将每个标签（如
-
CSS解析：构建CSSOM树
- 浏览器解析CSS代码（包括内联CSS、嵌入式CSS、外部CSS），将每个CSS规则（如“div { color: red; font-size: 16px; }”）转换为CSSOM节点（包含选择器、样式属性）；
- CSSOM树描述“每个DOM节点应应用的样式”，且支持样式继承（如子节点继承父节点的字体样式）；
- 最终生成CSSOM树（CSS Object Model）。
-
构建渲染树（Render Tree）
- 浏览器将DOM树与CSSOM树合并，生成渲染树；
- 渲染树仅包含“可见节点”（如
<script>、<style>标签、display: none的节点会被排除），每个节点包含DOM结构和对应的CSS样式； - 示例：DOM树中的
<p class="title">节点，结合CSSOM中.title { color: blue; }规则，形成渲染树中的“蓝色标题段落节点”。
-
布局（Layout）与绘制（Painting）
- 布局（重排/Reflow）：根据渲染树计算每个节点的“位置和大小”（如左上角坐标、宽度、高度），确定节点在页面中的具体位置；
- 绘制（重绘/Repaint）：根据布局结果，将每个节点的样式（颜色、背景、边框）绘制到浏览器的像素缓冲区；
- 合成（Composite）：若页面包含分层元素（如
position: absolute、transform），浏览器将各层合成后显示在屏幕上，优化渲染性能（避免全页重绘）。
-
-
关键优化点：
- JS脚本阻塞问题：
<script>标签默认阻塞HTML解析和渲染，可通过defer（延迟执行，不阻塞解析）或async（异步执行，阻塞解析但不阻塞渲染）优化； - CSS阻塞问题：CSS解析会阻塞渲染树构建，但不阻塞HTML解析，可通过“拆分关键CSS”（将首屏样式内联）优化首屏加载速度；
- 重排与重绘优化：避免频繁修改DOM样式（如集中修改样式、使用
transform替代width/height），减少重排重绘次数。
- JS脚本阻塞问题：
三、TCP/IP模型与网页解析的协同关系
网页解析过程是TCP/IP模型四层协作的“典型案例”，各步骤与TCP/IP分层的对应关系如下：
| 网页解析步骤 | 依赖的TCP/IP分层 | 核心协议/技术 |
|---|---|---|
| URL解析 | 应用层 | 无（浏览器本地处理） |
| DNS域名解析 | 应用层（DNS）+ 传输层（UDP/TCP） | DNS、UDP（53端口） |
| 建立TCP连接 | 传输层（TCP）+ 网络层（IP）+ 网络接口层 | TCP（三次握手）、IP、ARP、Ethernet |
| 发送HTTP/HTTPS请求 | 应用层（HTTP/HTTPS）+ 传输层（TCP） | HTTP/HTTPS、TCP（可靠传输） |
| 服务器返回响应 | 应用层（HTTP/HTTPS）+ 传输层（TCP） | HTTP/HTTPS、TCP（可靠传输） |
| 关闭TCP连接 | 传输层（TCP） | TCP（四次挥手） |
| 网页解析与渲染 | 无（浏览器本地处理） | DOM、CSSOM、渲染树 |
四、总结
TCP/IP模型是互联网的“骨架”，通过四层架构（应用层、传输层、网络层、网络接口层）定义了数据传输的标准化流程，核心协议（如TCP、IP、HTTP、DNS）确保了传输的可靠性、可寻址性与可用性；网页解析过程则是TCP/IP模型的“实战应用”，从URL解析到页面渲染，每一步都依赖分层协议的协同工作。
