IP5306 2.4A放电 2.1A充电 高集成度移动电源SOC
芯片概述

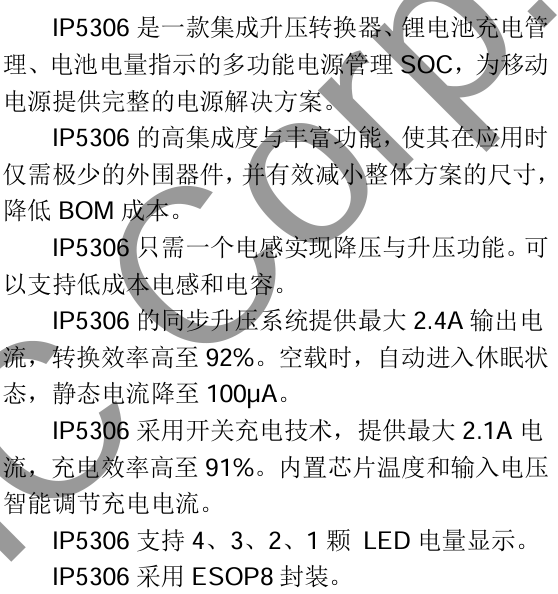

IP5306是一款高度集成的多功能电源管理SOC芯片，专为移动电源/充电宝等便携式设备设计。它集成了同步开关充电、同步升压放电、电量显示、负载自动检测及智能控制于一体的完整解决方案。其最大支持2.1A充电与2.4A放电，采用ESOP8封装，凭借极高的集成度，仅需单电感和少量外围元件即可构建一个高效、紧凑的移动电源系统。
核心特点详细阐述

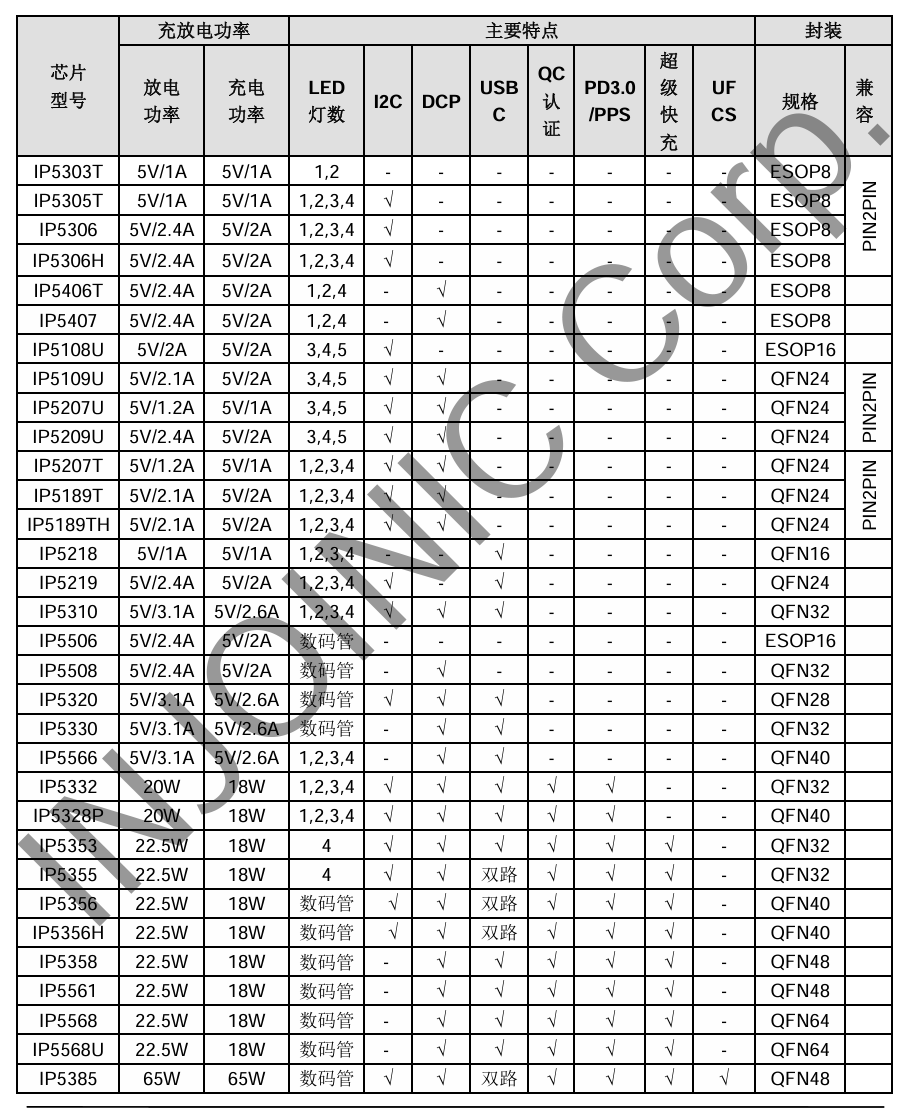

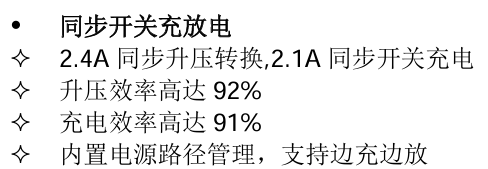

1. 高效同步开关充放电
- 高效同步升压：同步升压架构提供高达2.4A的持续输出电流，转换效率最高达92%。这意味着更多电池能量被有效输送给设备，减少了自身损耗，提升了放电续航。
- 高效同步充电：同步开关充电技术支持最大2.1A的充电电流，效率高达91%，能快速为内置电池补充电量。
- 内置路径管理：支持边充边放功能，允许在给移动电源自身充电的同时，也能为外部设备供电，提升了使用的便捷性。
2. 智能充电管理与灵活配置
- 自适应充电电流：芯片能智能调节充电电流，适配不同输出能力的电源适配器，实现最佳充电速度并确保前端电源安全。
- 宽范围电池兼容：支持4.20V、4.30V、4.35V、4.40V等多种规格的锂离子/聚合物电池，提供了出色的设计灵活性。
- 智能温度调节：内置芯片温度和输入电压监控，可根据条件智能调节充电电流，在保证安全的前提下最大化充电速率。

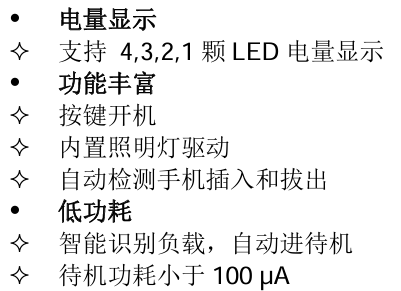

3. 丰富的用户接口与低功耗管理
- 灵活电量显示：支持连接4颗、3颗、2颗或1颗LED进行精确的电量显示，并清晰指示充电、放电、低电等多种状态，满足不同产品的外观设计需求。
- 智能按键控制：可识别短按（开关输出和电量显示）与长按（控制内置照明灯）操作，逻辑清晰，用户体验佳。
- 超低待机功耗：具备负载自动检测功能，当负载移除后，芯片自动进入待机模式，静态电流小于100μA，极大降低了空载功耗，延长了电池的保存时间。

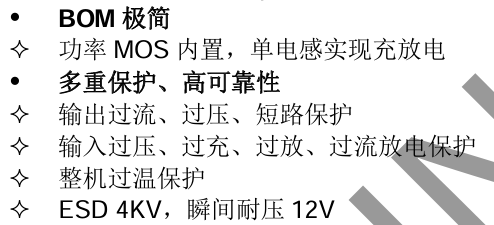

4.极简的BOM与高可靠性
- BOM极简：内部集成功率MOSFET，仅需一个电感即可实现完整的充放电功能，显著降低了外围元件数量、方案尺寸和BOM成本。
- 全面保护机制：提供输入过压、电池过充/过放/过流、输出过流/过压/短路以及整机过温保护等多重防护措施，确保系统在各种异常情况下稳定可靠。
- 高鲁棒性：ESD能力高达4KV，端口瞬间耐压达12V，增强了产品的抗干扰和耐用性。
适用场景深度分析
- 高容量快充移动电源：对于追求快速充放电的用户市场，IP5306的2.1A充电和2.4A放电能力，能够显著缩短充电宝自身的充电时间，并为其连接的手机等设备提供大电流、高效率的电能输出。
- 紧凑型迷你充电宝：由于其极高的集成度（单电感方案）和ESOP8的小封装，IP5306是实现信用卡大小、超便携迷你充电宝的理想选择，在极小的空间内实现了完整的电源管理功能。
- 品牌个性化移动电源：芯片支持灵活的LED灯显配置和按键功能定义，允许品牌商根据自身产品定位进行差异化设计，如定制特定的灯效逻辑或显示风格。
- 带照明功能的应急电源：内置的照明灯驱动功能，使得移动电源除了为电子设备供电外，还能作为一个便携的应急手电筒，增加了产品的实用价值，适合户外活动或应急场景。
- 低成本、高性价比的出口型产品：其强大的保护功能、高ESD等级和良好的温度适应性，使其能够满足各种市场认证和耐用性要求，同时极具竞争力的成本优势，非常适合大规模生产和销售。
总结
IP5306是一款在集成度、效率与成本之间达到出色平衡的移动电源SOC解决方案。它通过将同步开关充放电、电量显示、智能控制与全面保护集成于单芯片，实现了极简的外围电路，极大地降低了开发难度和物料成本。无论是追求大电流快充，还是极致紧凑尺寸的应用，IP5306都能提供一个高性能、高可靠性的核心平台，是移动电源市场经久不衰的标杆性选择。
