【FPGA】三八译码器——板级验证

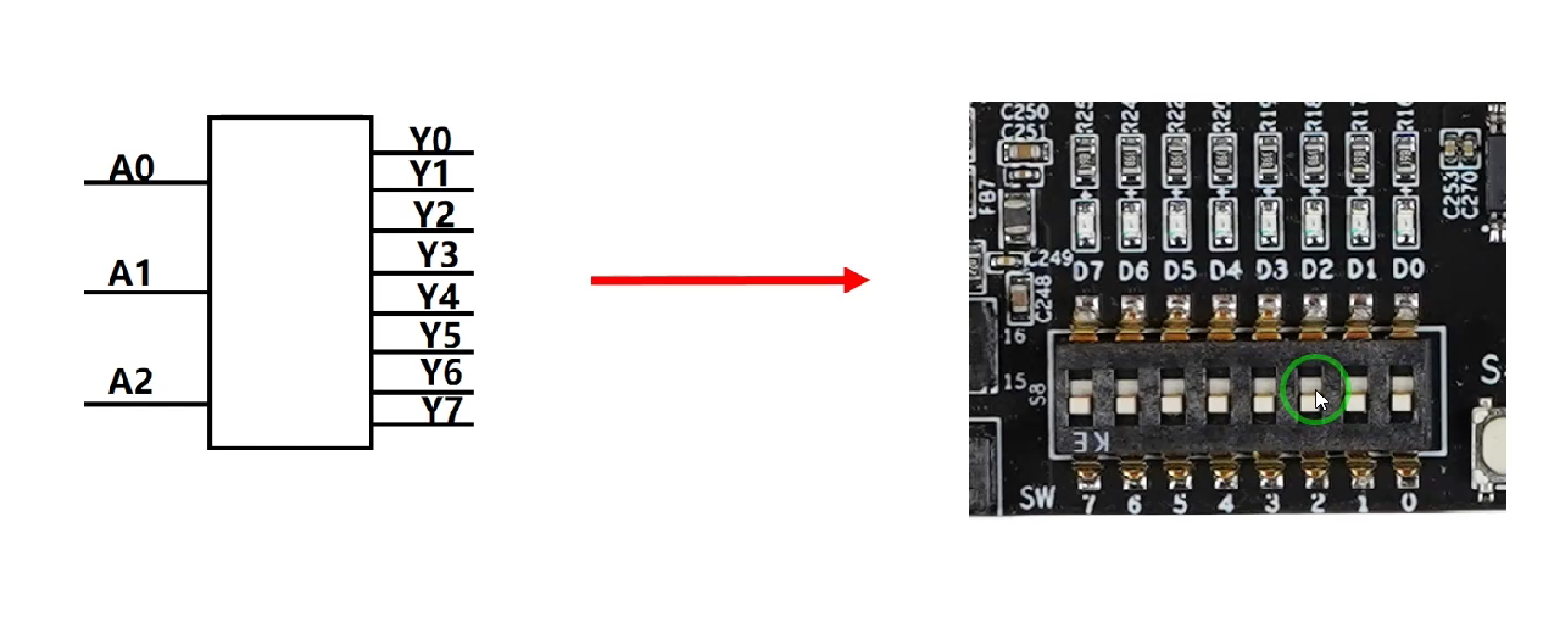

在程序运行过程中，需要手动修改三个输入端口A0-A2的值，使用拨码开关

八个输出端口Y0-Y7使用开发板上的八个LED灯D0-D7分别指示每个端口的电平状态

1.确定对应关系

根据硬件设计，八个拨码开关拨到下面时输出低电平
FPGA对应的管脚输出高电平对应的LED灯点亮
确定物理硬件和三八译码器的端口对应关系

接下来需要将这种对应关系告诉Vivado软件，只有这样Vivado软件才能将信号端口通过内部布局布线的方式连接到对应的FPGA管脚上

2.管脚绑定

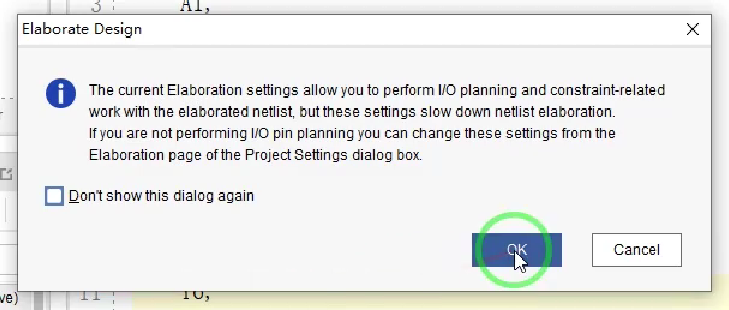

第一步要打开设计

点击OK

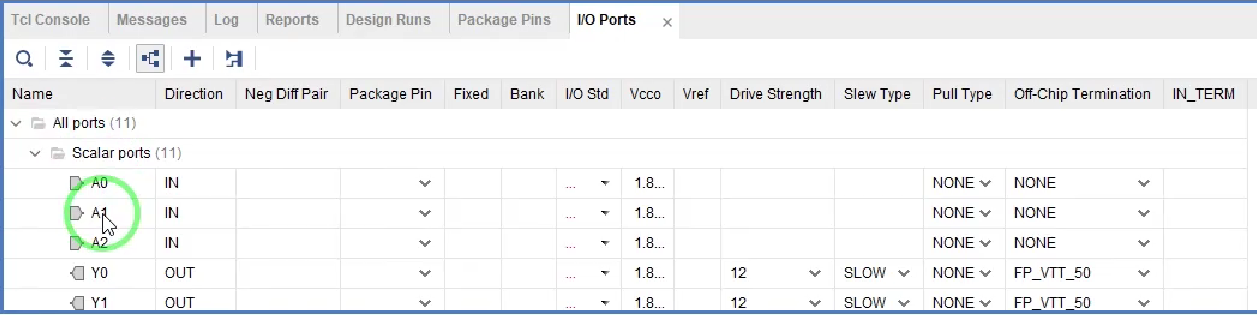

将右上角的下拉框选择为I/O Planning选项

可以把Name栏拉宽一点

根据硬件开发板选择对应的FPGA管脚，填入每个信号后的Package Pin栏中
查阅引脚信息表

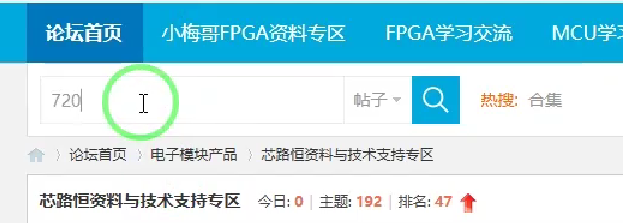

打开论坛www.corecourse.cn
输入720即可找到开发板资料

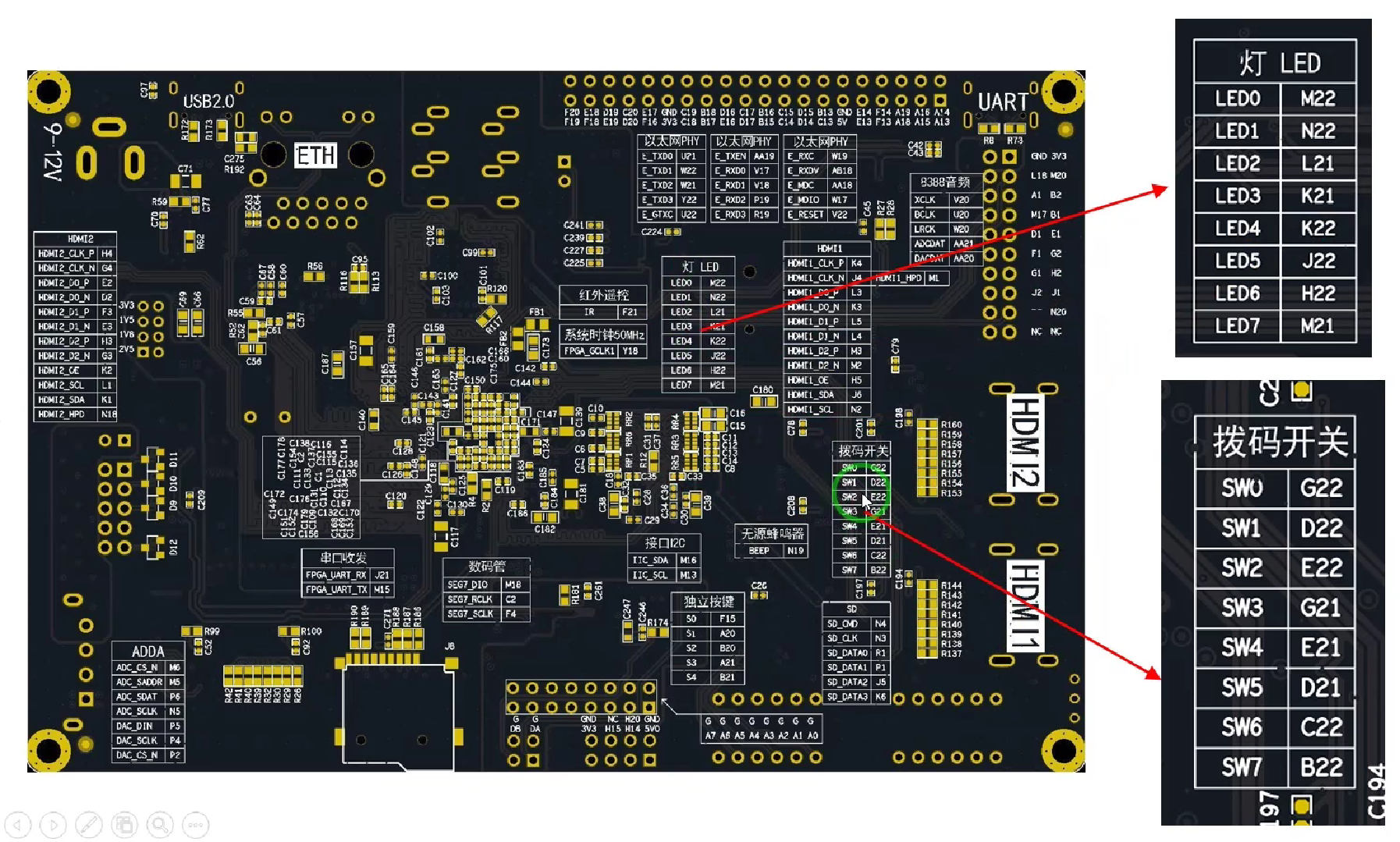

也可以直接看开发板背面

例如：SW0对应A0，所以A0的管脚编号就是G22

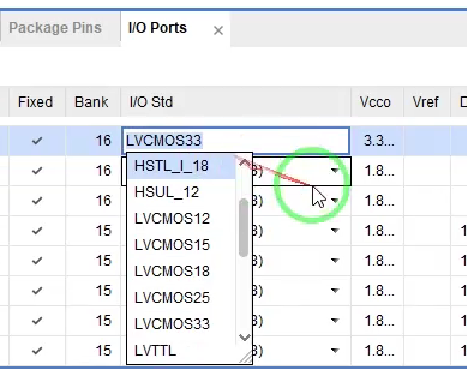

管脚绑定完成之后，还需要修改I/O Std，即修改信号的引脚电平标准
均改为LVCMOS33

3.保存文件

按组合键Ctrl+S，保存当前的设置
输入想要保存的文件名称，然后点击OK

这些信息会自动存入名为decoder_3_8的.xdc文件中

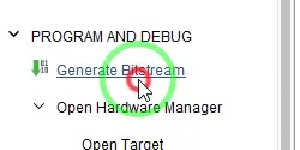

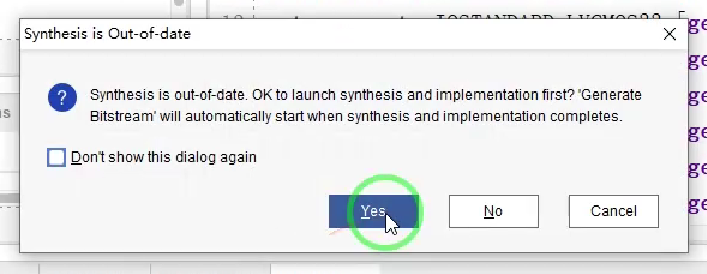

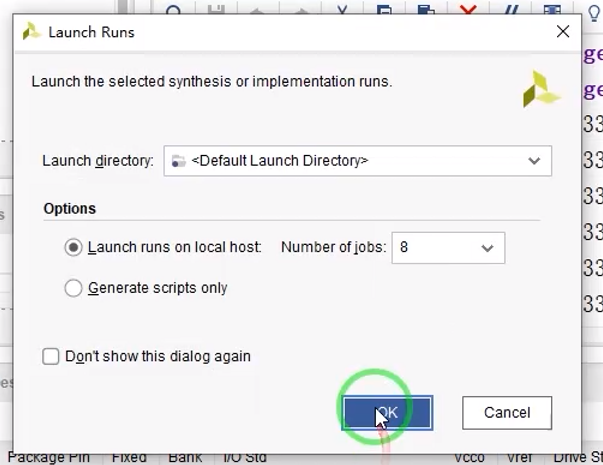

产生能直接下载到FPGA中的编程文件，即bit文件

编译完成后，仍直接点击Cancel

4.下载文件

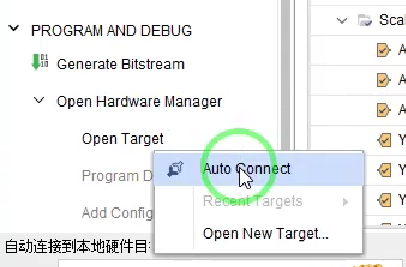

将编程文件下载到开发板中，观察开发板的实际运行效果

选择芯片，右击选择Program Device

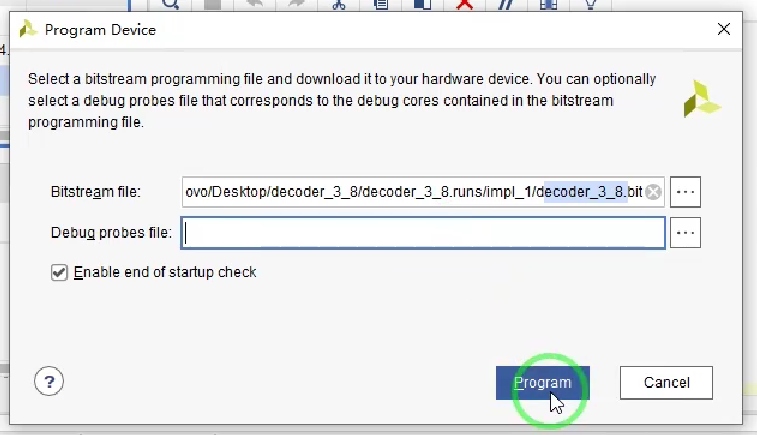

点击Program

配置指示灯亮起说明开发板中已经下载了程序

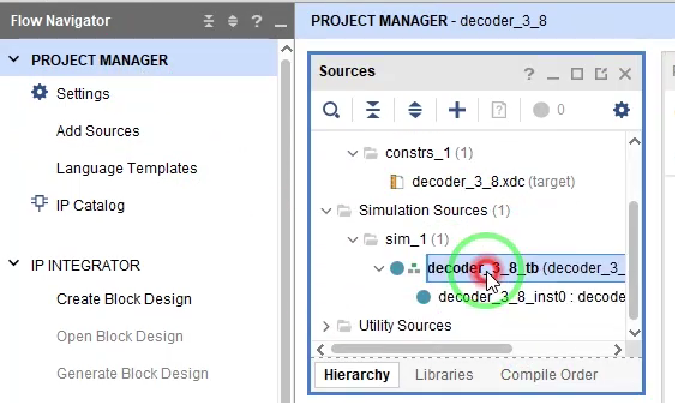

打开仿真的.tb文件，进行对照
