摘要：
在现代电子制造业中，印刷电路板（PCB）的质量控制至关重要。传统人工目检效率低、成本高且易漏检。本文介绍如何利用深度学习目标检测算法 YOLOv11 与计算机视觉库 OpenCV 构建一套高效的 PCB 缺陷智能检测系统。该系统能够自动识别 PCB 图像中的各类缺陷（如缺件、错件、极性反接、短路、鼠咬等），并可应用于自动化光学检测（AOI）场景，显著提升质检效率与准确性，为智能制造赋能。

关键词：YOLOv11, OpenCV, PCB缺陷检测, 深度学习, 目标检测, 计算机视觉, 工业AI, Python

---

【图像算法 - 30】基于深度学习的PCB板缺陷检测系统（YOLOv11 + OpenCV）

1. 引言：AI视觉质检，引领电子制造新潮流

随着电子产品向小型化、高密度化、多功能化发展，PCB 上的元器件布局日益复杂，对质量检测提出了更高要求。传统人工目检不仅耗时耗力，且受主观因素影响大，难以满足现代产线对高一致性、高可靠性的需求。

基于深度学习的视觉检测方案提供了一种高效、稳定、可扩展的替代路径。通过训练专用的 YOLO 模型，计算机可自动完成以下任务：

• 定位 PCB 上所有元器件
• 识别元器件类型（电阻、电容、IC 等）
• 检测常见缺陷：缺件（Missing Component）、错件（Wrong Component）、极性反接（Polarity Reversed）、短路（Short）、鼠咬（Mousebite）、焊点异常等

该系统具备 24/7 不间断工作能力、高检出率、可追溯性等优势，是迈向智能制造的关键一步。

---

2. 技术选型：YOLOv11 + OpenCV 的完美搭档

技术	作用
YOLOv11	作为核心检测模型，负责从 PCB 图像中快速、准确地定位并分类元器件及缺陷区域。YOLOv11 在保持高推理速度的同时，进一步优化了小目标检测能力与密集场景表现，非常适合高密度 PCB 检测任务。
OpenCV	负责图像预处理（如去噪、对比度增强、透视校正）、推理结果可视化（绘制检测框与标签）、后处理逻辑（如缺件判断、缺陷统计）以及与工业相机的集成。

---

3. 数据准备：构建高质量 PCB 缺陷数据集

高质量的数据是模型性能的基石。

3.1 数据采集

• 使用高分辨率工业相机在标准光源环境下拍摄 PCB 图像
• 采集内容包括：
  • 完好无缺陷的 PCB（正样本）

英文术语	中文名称	说明
missing_hole	漏孔	应该钻孔的位置缺失孔洞，常见于通孔（via）或焊盘
mouse_bite	鼠咬	PCB 边缘或内部出现小块缺口，形似被老鼠啃咬，通常由冲压或铣削不当造成
open_circuit	开路	电路断开，电流无法导通，可能由走线断裂、焊点虚焊等引起
short	短路	本不应连接的两点意外导通，如相邻走线间锡桥、铜箔毛刺等
spur	毛刺	铜箔边缘出现多余的小尖角或突起，可能引发短路
spurious_copper	杂铜 / 浮铜	非设计所需的孤立铜箔区域，可能因蚀刻不净残留，存在短路风险

3.2 数据标注

• 工具：Labelme、CVAT 或 Roboflow

• 方法：采用矩形框（Bounding Box）标注每个元器件及缺陷区域

• 类别定义示例：

  names:0: "missing_hole"1: "mouse_bite"2: "open_circuit"3: "short"4: "spur"5: "spurious_copper"


• 格式：保存为 YOLO 格式的 .txt 文件（每行：class_id center_x center_y width height，坐标已归一化）

• 【专题 - 6】 零代码也能玩数据增强？YOLO 训练数据增强保姆级指南

• labelme数据标注保姆级教程：从安装到格式转换全流程，附常见问题避坑指南(含视频讲解)

3.3 数据集划分与配置

按 7:2:1 的比例划分为训练集（train）、验证集（val）和测试集（test）。
创建数据配置文件 pcb_defect.yaml：

path: ./pcb_defect_dataset
train: images/train
val: images/val
test: images/testnc: 6
names: ["missing_hole",
"mouse_bite",
"open_circuit",
"short",
"spur",
"spurious_copper"]

---

4. 模型训练：使用 Ultralytics YOLOv11 进行训练

4.1 环境安装

pip install ultralytics>=8.2.0
pip install opencv-python

4.2 开始训练

yolo train \model=yolo11s.pt \data=pcb_defect.yaml \epochs=100 \imgsz=640 \batch=16 \name=pcb_defect_yolo11s_v1 \patience=15 \lr0=0.01 \optimizer=AdamW \cos_lr=True

关键参数说明：

• model: 选用 yolo11s.pt（small 版本），在速度与精度间取得良好平衡
• data: 指向数据配置文件
• imgsz=640: 输入图像尺寸，可根据 GPU 显存调整
• name: 训练任务名称，结果保存于 runs/detect/name/

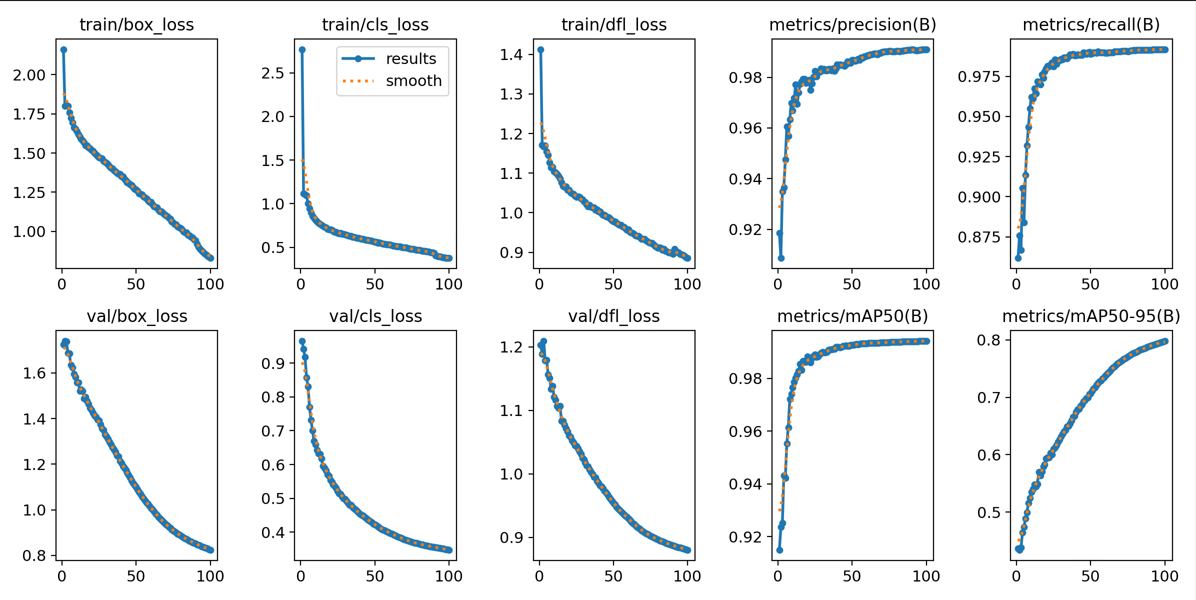

4.3 监控与评估

训练过程中自动生成：

• results.png：训练/验证损失、mAP@0.5、mAP@0.5:0.95 曲线
• confusion_matrix.png：类别混淆分析

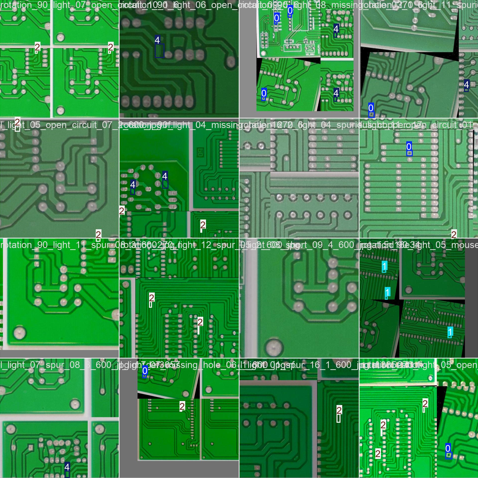

• val_batch*.jpg：验证集预测效果图

训练结束后，使用测试集评估最终性能：

yolo val model=runs/detect/pcb_defect_yolo11s_v1/weights/best.pt data=pcb_defect.yaml

---

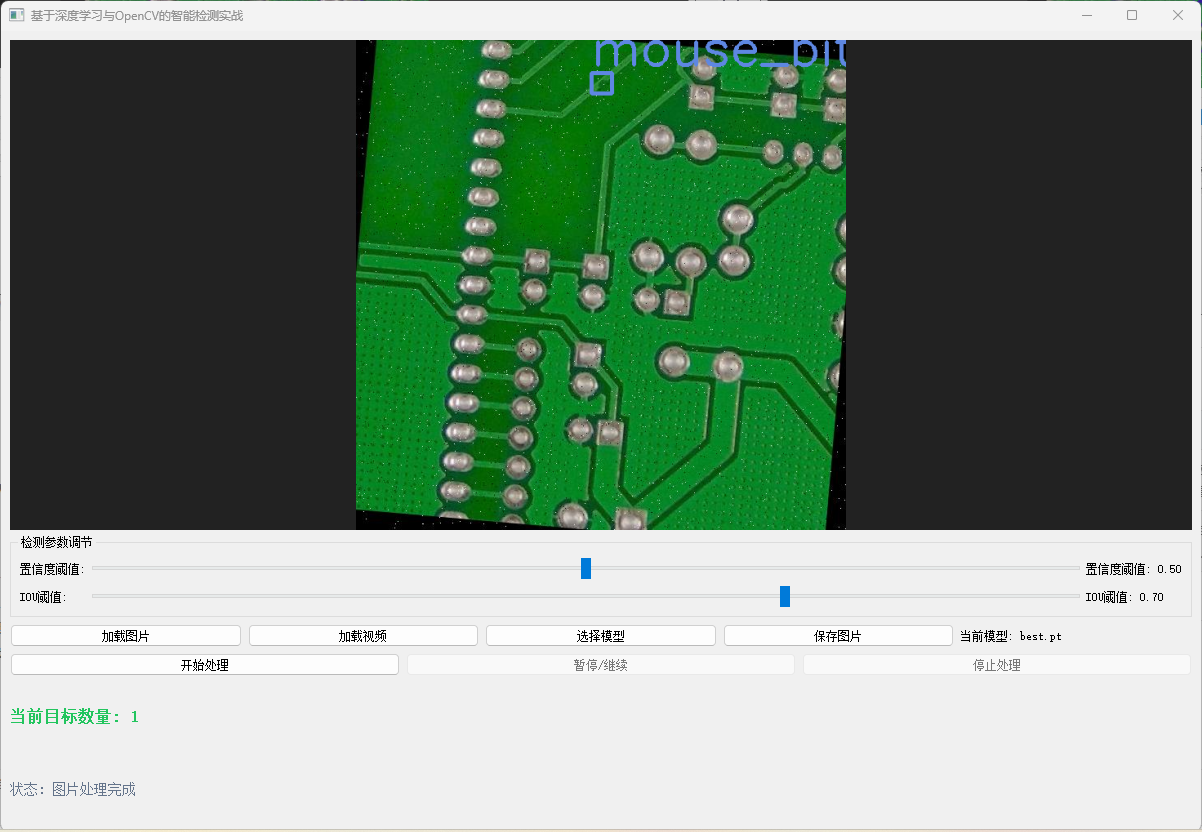

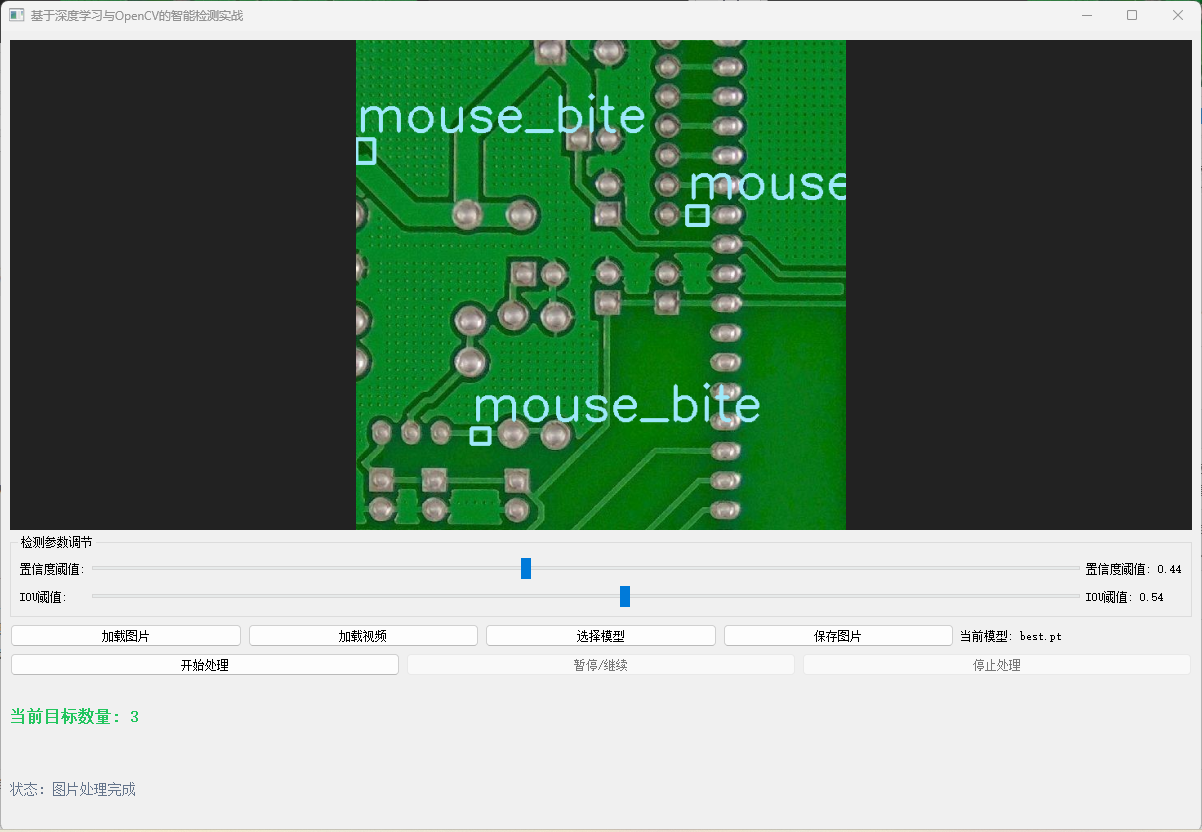

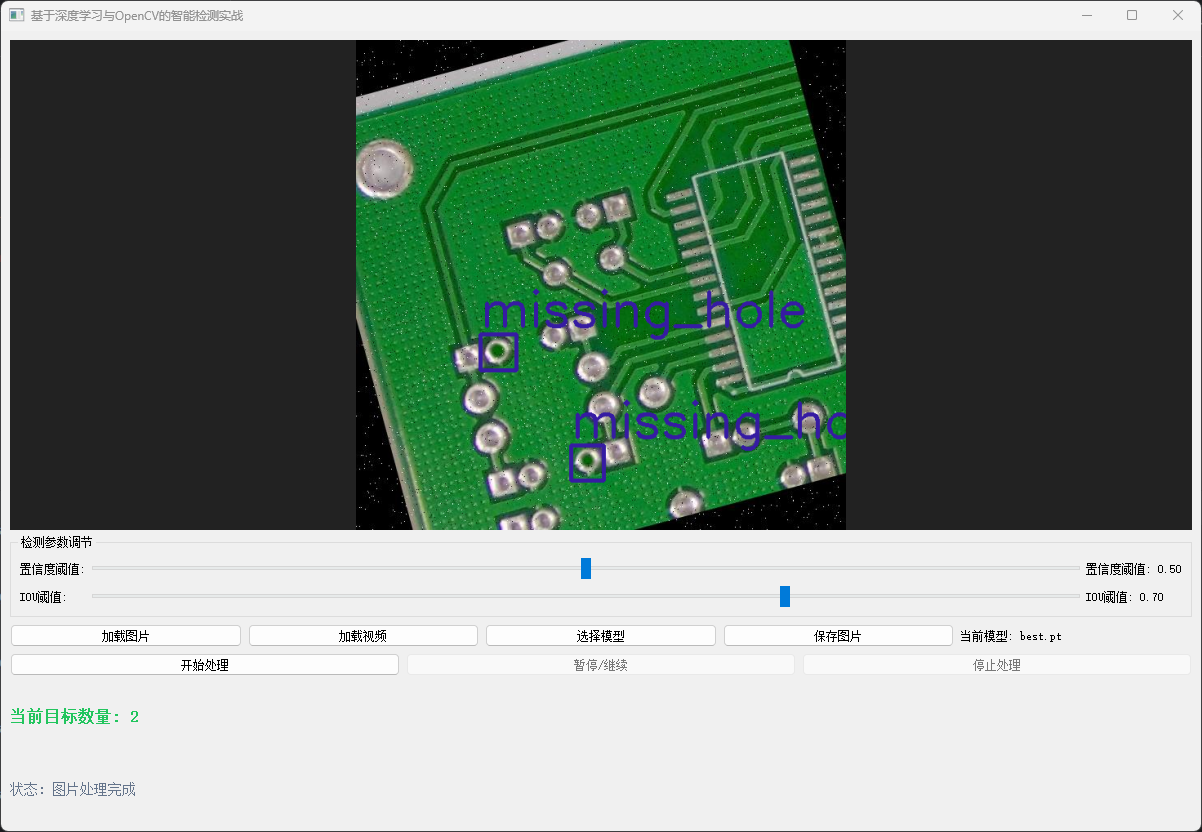

5. 推理与应用：OpenCV 实现 PCB 缺陷检测

import cv2
from ultralytics import YOLO# 加载训练好的模型
model = YOLO('runs/detect/pcb_defect_yolo11s_v1/weights/best.pt')# 定义类别颜色（BGR）
colors = {'Resistor': (0, 255, 0),'Capacitor': (255, 0, 0),'Diode': (0, 0, 255),'IC': (255, 255, 0),'Missing_Component': (0, 0, 0),      # 黑色表示缺件'Wrong_Component': (255, 0, 255),    # 品红表示错件'Polarity_Reversed': (0, 255, 255),  # 青色表示反接'Short': (128, 128, 128),            # 灰色表示短路
}# 实时检测摄像头视频流
cap = cv2.VideoCapture(0)
while cap.isOpened():ret, frame = cap.read()if not ret:breakresults = model(frame, conf=0.5)annotated_frame = frame.copy()for result in results:boxes = result.boxesfor box in boxes:x1, y1, x2, y2 = map(int, box.xyxy[0])cls_id = int(box.cls[0])conf = float(box.conf[0])cls_name = result.names[cls_id]color = colors.get(cls_name, (255, 255, 255))cv2.rectangle(annotated_frame, (x1, y1), (x2, y2), color, 2)label = f"{cls_name}: {conf:.2f}"cv2.putText(annotated_frame, label, (x1, y1 - 10),cv2.FONT_HERSHEY_SIMPLEX, 0.6, color, 2)cv2.imshow('PCB Defect Detection', annotated_frame)if cv2.waitKey(1) & 0xFF == ord('q'):breakcap.release()
cv2.destroyAllWindows()

---

6. 代码说明

• 模型加载：YOLO(MODEL_PATH) 加载训练好的权重
• 推理：model(frame) 执行前向推理
• 结果解析：遍历 boxes 获取 xyxy 坐标、cls 类别 ID、conf 置信度
• 可视化：使用 cv2.rectangle 和 cv2.putText 自定义绘制检测结果

---

7. 挑战与解决方案

挑战	解决方案
小目标检测难	使用更高输入分辨率（如 1024）、引入 FPN/PANet 多尺度特征融合
元器件密集遮挡	数据增强（Mosaic、Copy-Paste）、采用 YOLOv11 的密集场景优化模块
复杂背景干扰	采集多样化背景数据、引入注意力机制（如 CBAM）
光照变化/反光	图像预处理（CLAHE、Gamma 校正）、使用偏振光源采集
实时性要求高	模型轻量化（YOLOv11n/s）、TensorRT 加速、多线程推理

---

8. 展望

• 多模态融合：结合红外热成像检测虚焊、过热元件
• 3D 视觉检测：利用深度相机判断元器件高度异常或浮高
• SMT 产线联动：将检测结果反馈至贴片机，实现闭环质量控制
• 边缘智能部署：模型量化后部署至 Jetson Nano、RK3588 等边缘设备
• 缺陷根因分析：结合工艺参数，构建“缺陷-工艺”关联模型

---

9. 总结

本文详细介绍了如何基于 YOLOv11 与 OpenCV 构建一套 PCB 缺陷智能检测系统。该方案具备高精度、高效率、易部署等优点，可广泛应用于电子制造、SMT 贴片、AOI 设备等场景。通过本文的技术路线，开发者可快速搭建原型系统，并根据实际需求进行优化与扩展，为工业视觉质检提供有力支撑。
