26.UE-游戏逆向-绘制骨骼编号

免责声明：内容仅供学习参考，请合法利用知识，禁止进行违法犯罪活动！

本次游戏没法给

内容参考于：微尘网络安全

上一个内容：25.UE-游戏逆向-获取GetBoneMatrix（根据骨骼索引得到骨骼矩阵）

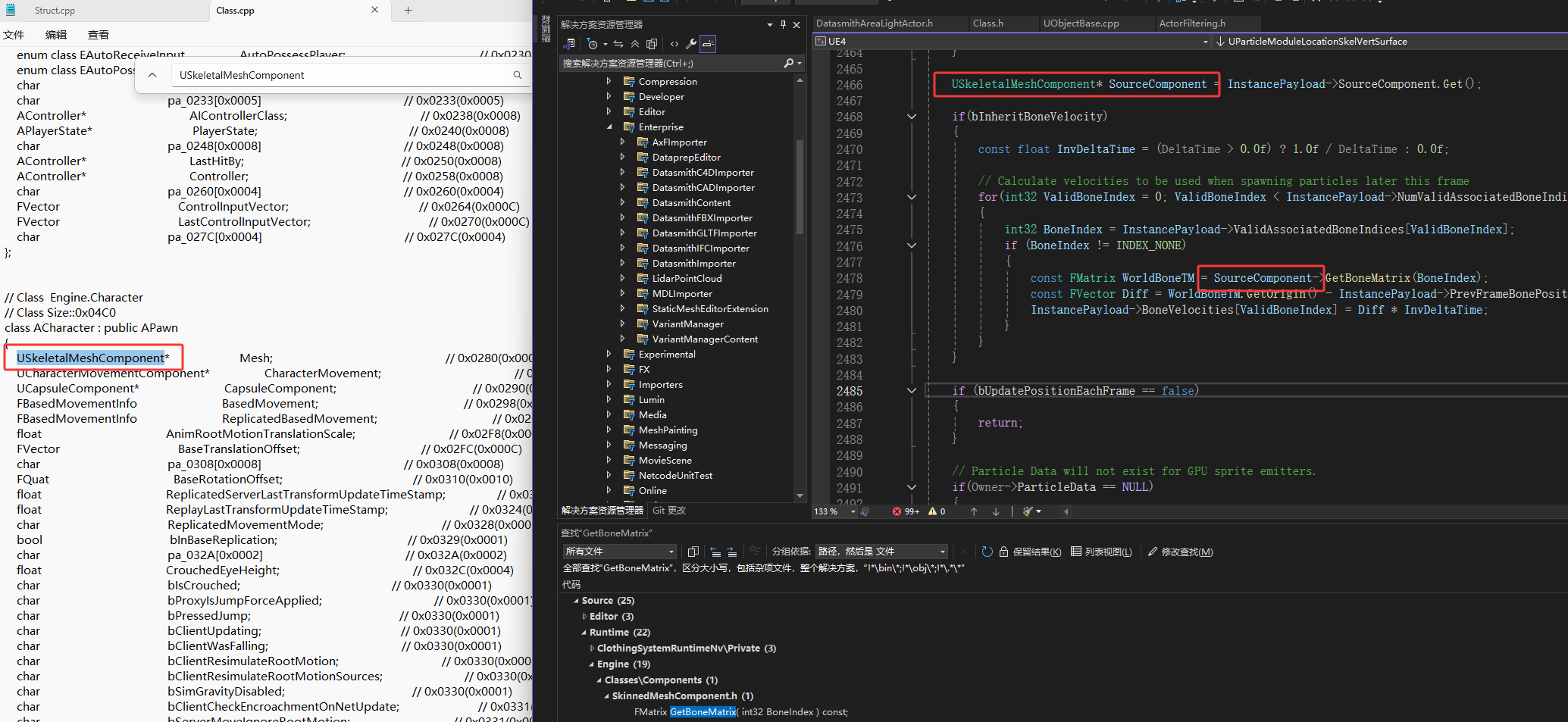

如下图，GetBoneMatrix函数是在USkeletalMeshComponent类中，然后USkeletalMeshComponent在ACharacter中的0x280位置，ACharacter是骨骼类，所以现在就知道在调用GetBoneMatrix函数时它的this传什么了

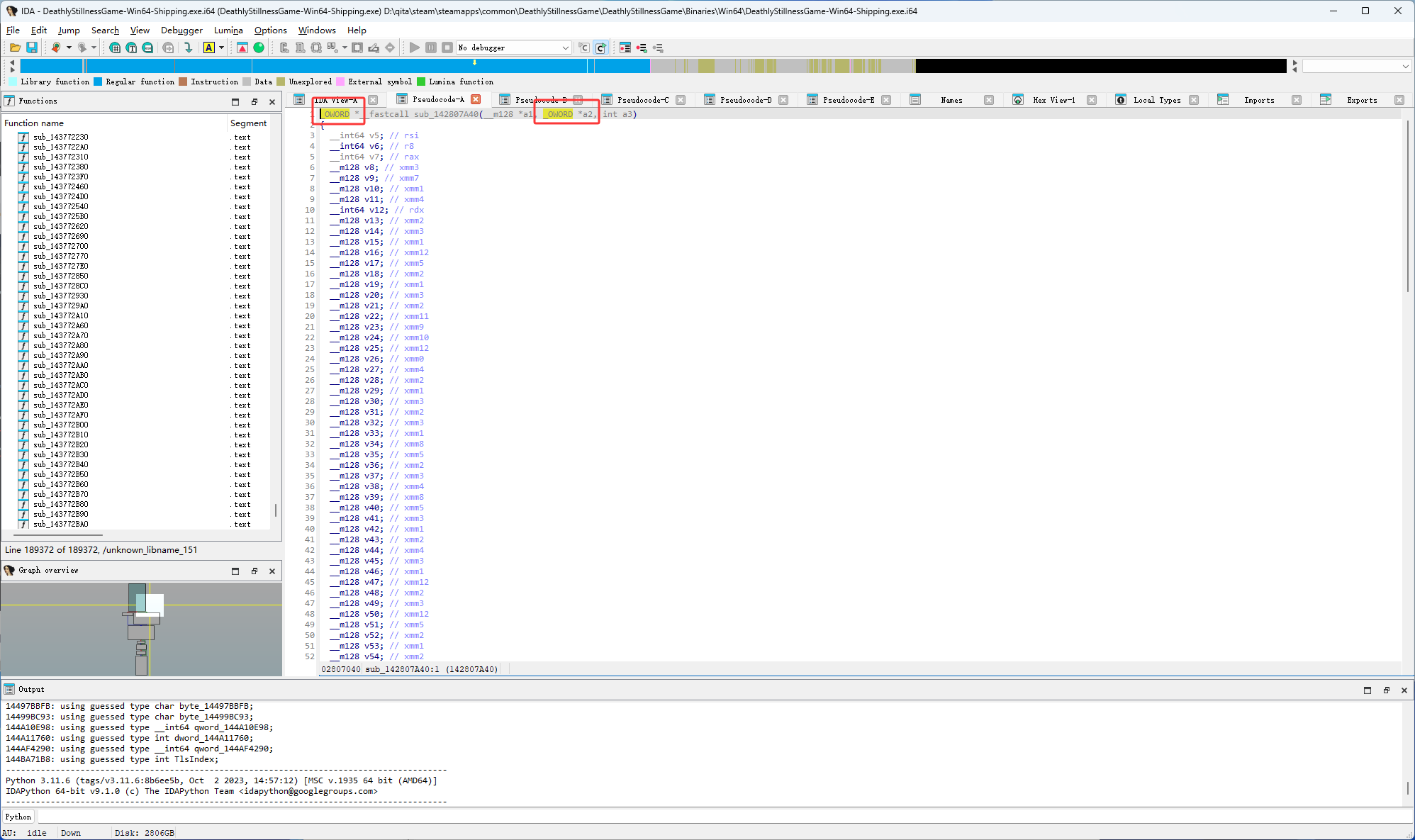

第二个参数是OWORD*类型，然后返回值也是，所以这里推断，第二个参数和返回值是同一类型

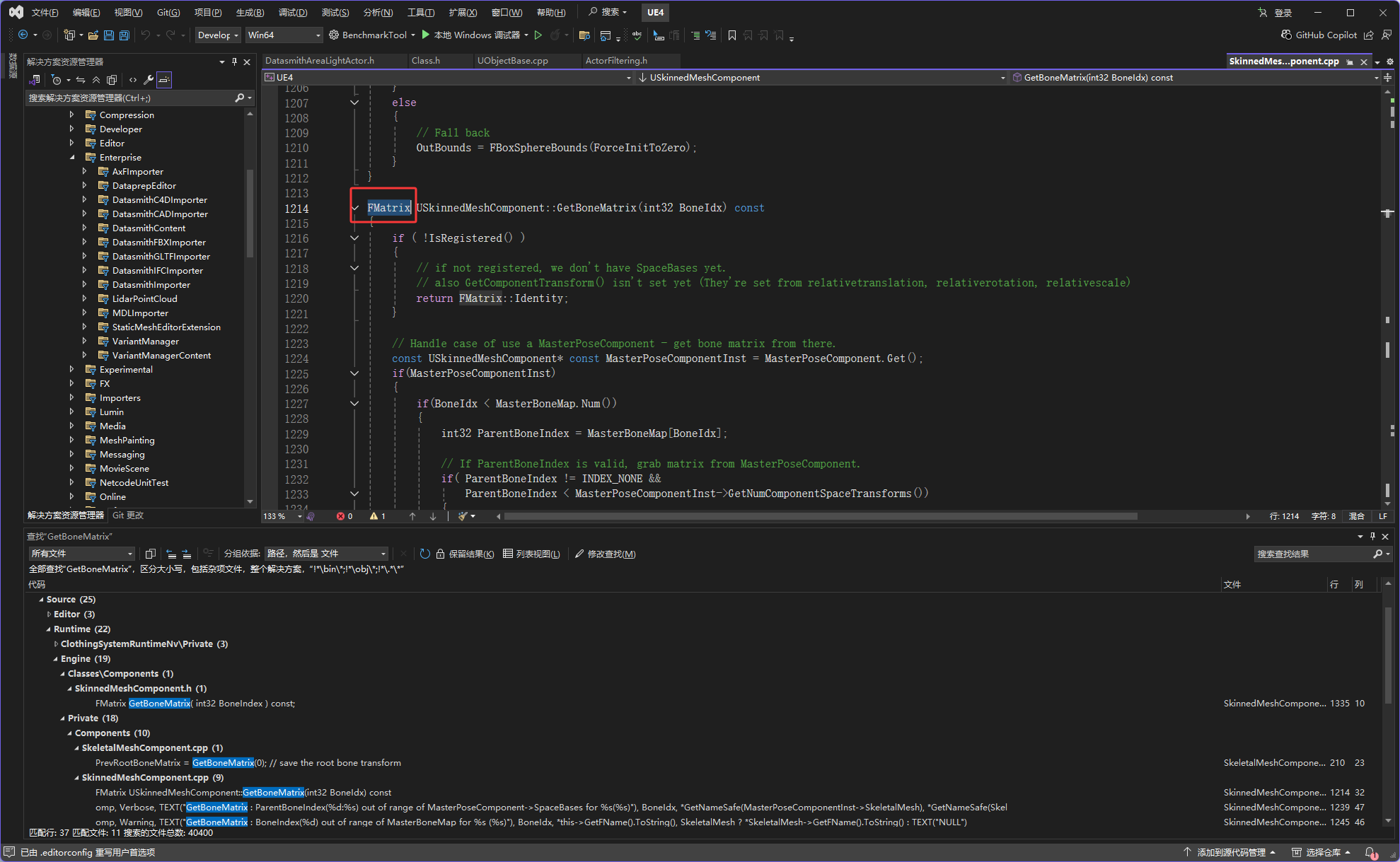

然后UE4源码中GetBoneMatrix返回了一个FMatrix类型，所以上方的OWORD*应该是FMatrix*类型

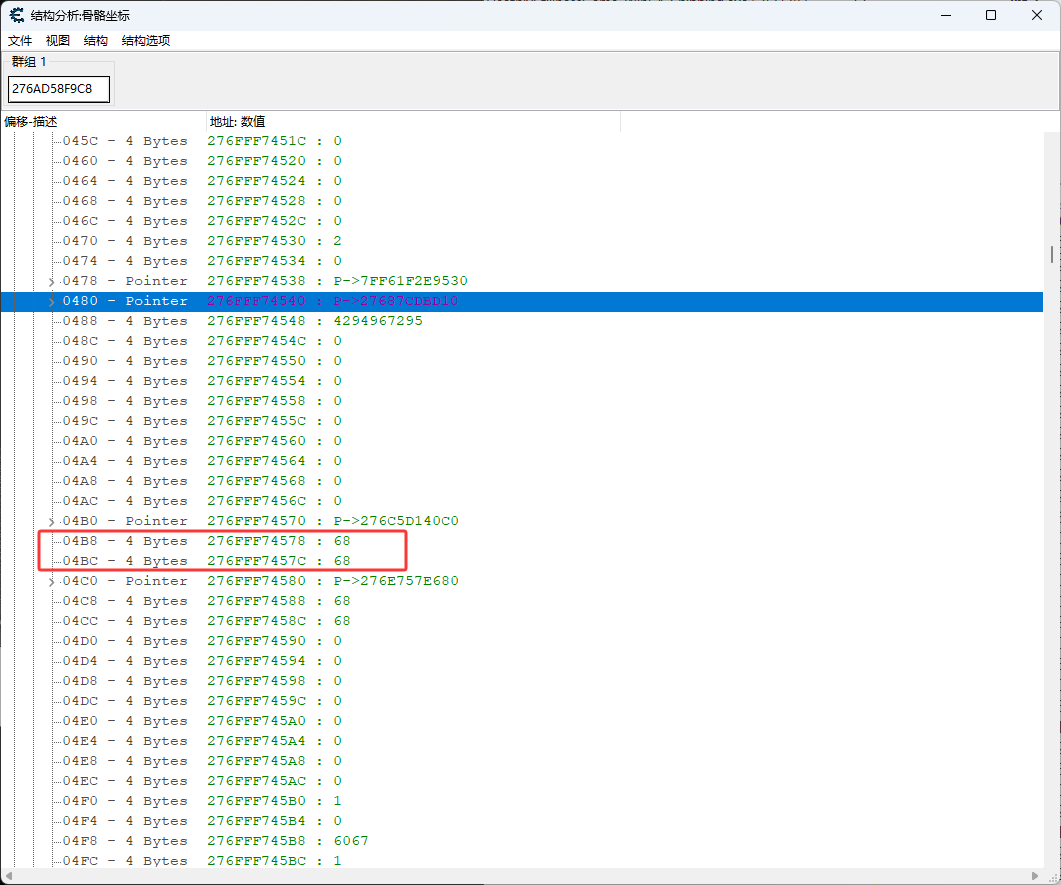

然后是索引的值，这就要知道骨骼的数量，数量在之前找骨骼坐标的位置，下图红框的就是骨骼数量0x4B8位置

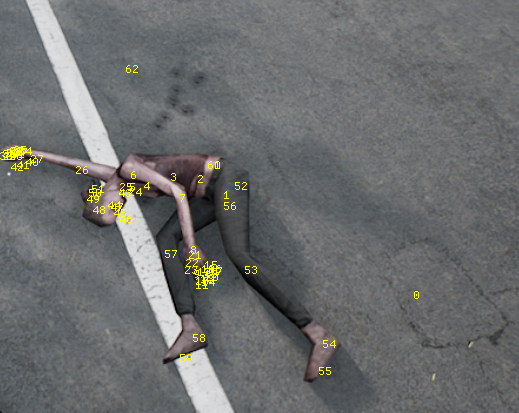

效果图：绘制出身上所有的骨骼，骨骼的顺序现在是没有顺序的，比如怪物1腰部的序号是30，然后怪物2腰部的序号可能会是40，如果想绘制火柴人需要进行排序

完整代码

// 引入主头文件（包含基础定义、函数声明等）
#include "main.h"// 查找UE游戏窗口（类名固定为"UnrealWindow"，用于后续UI绘制和消息处理）
HWND hWnd = FindWindowA("UnrealWindow", NULL);// DirectX 11渲染组件（用于在游戏画面上叠加UI）
static ID3D11Device* g_pd3dDevice = nullptr;               // DX11设备（创建渲染资源）
static ID3D11DeviceContext* g_pd3dDeviceContext = nullptr; // DX11设备上下文（执行渲染命令）
static IDXGISwapChain* g_pSwapChain = nullptr;              // 交换链（将画面显示到窗口）
static ID3D11RenderTargetView* g_mainRenderTargetView = nullptr; // 渲染目标（UI绘制的"画布"）
DWORD64* VirtaulTable;  // 交换链虚函数表（用于Hook渲染函数）// 游戏模块基地址和GWorld（游戏世界）地址
DWORD64 add = (DWORD64)GetModuleHandleA("xxx.exe"); // 游戏主程序在内存中的起始位置
DWORD64 GWorld = add + 0x4B48780; // GWorld（游戏世界核心指针）= 基地址 + 偏移（逆向得到）// 3D坐标结构体（存储游戏中3D位置，如角色、骨骼的X/Y/Z）
struct FVector
{float X;  // X轴坐标float Y;  // Y轴坐标float Z;  // Z轴坐标
};// 2D坐标结构体（存储屏幕上的位置，如UI、骨骼标签的位置）
struct FVector2D
{float X;  // 屏幕水平坐标float Y;  // 屏幕垂直坐标
};// 四维向量（继承3D向量，增加W分量，用于矩阵计算）
// 可以理解为"带额外信息的3D坐标"，在矩阵中用于存储变换数据
struct FPlane : public FVector
{float W;  // 第4个分量（齐次坐标，用于3D变换计算）
};// 4x4矩阵（由4个四维向量组成）
// 作用：存储骨骼的旋转、缩放、平移信息（3D空间变换的核心工具）
struct FMatrix
{FPlane XPlane;  // 第1行（X轴相关的旋转/缩放）FPlane YPlane;  // 第2行（Y轴相关的旋转/缩放）FPlane ZPlane;  // 第3行（Z轴相关的旋转/缩放）FPlane WPlane;  // 第4行（平移信息：骨骼在世界中的位置）
};// 函数指针：将3D世界坐标转换为屏幕2D坐标（游戏内置功能）
typedef bool (WINAPI* FN_ProjectWorldToScreen)(void* Player, FVector& WorldLocation, FVector2D& ScreenLocation, bool bPlayerViewportRelative);// 函数指针：获取骨骼的矩阵数据（通过骨骼索引获取对应的变换矩阵）
// 参数：Player（骨骼所属的实体组件）、a（输出的矩阵）、BloneIndex（骨骼索引，0=第一个骨骼）
typedef FMatrix*(WINAPI* FN_GetBloneMatrix)(void* Player, FMatrix* a, int BloneIndex);// DirectX交换链的"窗口大小变化"函数指针（处理窗口缩放时的资源调整）
typedef HRESULT(STDMETHODCALLTYPE* ResizeBuffers)(IDXGISwapChain* This, UINT BufferCount, UINT Width, UINT Height, DXGI_FORMAT NewFormat, UINT SwapChainFlags);
ResizeBuffers MyResizeBuffers;  // 保存原始函数// DirectX交换链的"显示画面"函数指针（渲染最后一步，负责显示画面）
typedef HRESULT(STDMETHODCALLTYPE* Present)(IDXGISwapChain* This, UINT SyncInterval, UINT Flags);
Present MyPresent;  // 保存原始函数using namespace std;  // 简化代码（不用每次写"std::"）// 字符串头部信息（存储字符串的基本属性）
struct FNameEntryHeader
{// 位域：用16位存储多个小信息（节省内存）uint16_t bIsWide : 1;       // 1位：是否为宽字符（1=支持中文，0=仅英文）uint16_t LowercaseProbeHash : 5;  // 5位：小写哈希（快速比较字符串）uint16_t Len : 10;               // 10位：字符串长度（最大1023个字符）
};// 字符串数据结构体（UE中存储字符串的方式）
struct FNameEntry
{FNameEntryHeader Header;  // 头部信息（长度、字符类型等）// 联合体：两种字符存储方式共用内存（按需使用，节省空间）union{char AnsiName[1024];    // 普通字符数组（存英文/数字，1字节/字符）wchar_t WideName[1024]; // 宽字符数组（存中文等，2字节/字符）};
};// GName：游戏的"全局名字池"（相当于一本字典，所有实体的名字都存在这里）
// 地址：游戏基地址 + 偏移0x49C40C0 + 0x10（逆向得到，每个游戏/版本不同）
uint8_t* GName = (uint8_t*)(add + 0x49C40C0 + 0x10);// 读取游戏内存中的"块地址"（GName按"块"存储名字，类似字典分章节）
// 参数：a = 要读取的内存地址
// 返回：读取到的块地址（该章节的起始位置）
uint8_t* MyReadProessMemory(uint8_t* a) {// 1. 找到游戏窗口（通过类名"UnrealWindow"）HWND nhwnd = FindWindowA("UnrealWindow", 0);  // 0表示不限制窗口标题// 2. 获取游戏进程ID（每个运行的程序都有唯一ID，类似身份证）DWORD pid = 0;GetWindowThreadProcessId(nhwnd, &pid);  // 通过窗口句柄获取进程ID// 3. 打开游戏进程，获取读取内存的权限（类似拿到访问游戏内存的钥匙）HANDLE nhandle = OpenProcess(PROCESS_ALL_ACCESS, 0, pid);  // 申请所有权限// 4. 读取目标地址的8字节数据（64位系统中地址占8字节）uint8_t* buf;  // 存储读取到的地址ReadProcessMemory(nhandle, a, &buf, 8, NULL);  // 从游戏内存中读取数据return (uint8_t*)buf;  // 返回读取到的"块地址"
}// 读取游戏内存中的FNameEntry（包含字符串实际内容）
// 参数：a = FNameEntry在游戏内存中的地址
// 返回：读取到的字符串数据结构体
FNameEntry MyReadProessMemoryFNameEntry(FNameEntry* a) {// 1. 找到游戏窗口并获取进程ID（同上）HWND nhwnd = FindWindowA("UnrealWindow", 0);DWORD pid = 0;GetWindowThreadProcessId(nhwnd, &pid);// 2. 打开游戏进程HANDLE nhandle = OpenProcess(PROCESS_ALL_ACCESS, 0, pid);// 3. 读取整个FNameEntry结构体（包含头部和字符数组）FNameEntry buf;  // 存储读取到的结构体ReadProcessMemory(nhandle, a, &buf, sizeof(FNameEntry), NULL);  // 读取结构体大小的数据return buf;  // 返回读取到的字符串数据
}// 根据ID从GName中获取对应的名字（核心函数）
// 参数：id = 名字在GName中的唯一编号（0、1、2...）
// 返回：id对应的字符串（如"Zombie_BP"、"Player"等）
string GetName(int id) {// 1. 计算GName中"块"的地址（GName按"块"存储，每块存65536个名字）// id >> 16：取ID的高16位（作为块索引，确定是哪一块）// 每个块的地址占8字节，所以乘以8定位到块在GName中的位置uint8_t* a = MyReadProessMemory(GName + (id >> 16) * 8);// 2. 计算块内偏移（确定是块中的第几个名字）// id & 65535：取ID的低16位（65535=2^16-1，刚好取低16位）// 乘以2：原代码逻辑（实际应为结构体大小，这里简化）uint8_t* b = (uint8_t*)(2 * (id & 65535));// 3. 计算具体名字的地址并读取数据// a（块地址） + b（块内偏移）= 该ID对应的名字数据地址FNameEntry info = MyReadProessMemoryFNameEntry((FNameEntry*)((DWORD64)a + b));// 4. 从结构体中提取字符串（按头部的长度截取有效字符）return string(info.AnsiName, info.Header.Len);
}// 自定义的Present钩子函数（游戏显示画面时执行，用于绘制骨骼标签）
HRESULT VtPresent(IDXGISwapChain* This, UINT SyncInterval, UINT Flags) {// 初始化ImGui（UI库）新帧（准备绘制UI）ImGui_ImplDX11_NewFrame();ImGui_ImplWin32_NewFrame();ImGui::NewFrame();// 创建ImGui窗口（标题"Hello, world!"）ImGui::Begin("Hello, world!");// 1. 获取所有Actor（游戏实体，如角色、怪物）的列表地址// 偏移解析：GWorld -> 0x30（UWorld::CurrentLevel，当前关卡） -> 0x98（ULevel::Actors.Data，实体列表首地址）DWORD64 Aactor = *(DWORD64*)(*(DWORD64*)(*(DWORD64*)GWorld + 0x30) + 0x98);// 2. 获取Actor列表的数量（有多少个实体）// 偏移解析：ULevel::Actors.Num（实体数量），偏移0xA0int Num = *(int*)(*(DWORD64*)(*(DWORD64*)GWorld + 0x30) + 0xa0);// 3. 获取"3D坐标转2D屏幕坐标"函数地址（游戏基地址 + 偏移0x2B51EA0）FN_ProjectWorldToScreen My_ProjectWorldLocationToScreen = (FN_ProjectWorldToScreen)(add + 0x2B51EA0);// 4. 获取"获取骨骼矩阵"函数地址（游戏基地址 + 偏移0x2807A40）FN_GetBloneMatrix My_FN_GetBloneMatrix = (FN_GetBloneMatrix)(add + 0x2807A40);// 5. 获取玩家控制器（用于坐标转换的视角基准）// 偏移解析：GWorld -> 0x180（UWorld::PlayerControllers） -> 0x38（TArray::Data） -> 0x0（第一个玩家） -> 0x30（控制器指针）void* Player = (void*)*(DWORD64*)(*(DWORD64*)(*(DWORD64*)(*(DWORD64*)GWorld + 0x180) + 0x38) + 0x0) + 0x30);// 遍历所有Actor（逐个处理每个实体）for (int i = 0; i < Num; i++){// 过滤无效实体：地址为空或无"根组件"（0x130是AActor::RootComponent，根组件）if ((Aactor + 8 * i) != 0 && *(DWORD64*)(Aactor + 8 * i) != 0 && *(DWORD64*)(*(DWORD64*)(Aactor + 8 * i) + 0x130) != 0) {// 6. 获取当前Actor的名字（用于过滤特定实体，如僵尸）// 偏移解析：AActor::Name（实体名字的ID），偏移0x18string name = GetName(*(DWORD64*)(*(DWORD64*)(Aactor + 8 * i) + 0x18));// 只处理名字包含"Zombie_BP"的实体（如僵尸），其他实体跳过if (name.find("Zombie_BP") == string::npos)continue;// 7. 获取该实体的骨骼数量// 偏移解析：AActor -> 0x280（骨骼网格体组件，USkeletalMeshComponent） -> 0x4B8（骨骼数量）int NumMatrix = *(int*)(*(DWORD64*)(*(DWORD64*)(Aactor + 8 * i) + 0x280) + 0x4B8);// 遍历所有骨骼（逐个处理每个骨骼）for (size_t j = 0; j < NumMatrix; j++){FMatrix myMatrix;  // 存储骨骼的矩阵数据// 8. 获取第j个骨骼的矩阵（通过骨骼索引j）// 参数：骨骼所属的组件（0x280偏移的组件）、输出矩阵、骨骼索引jMy_FN_GetBloneMatrix((void*)(*(DWORD64*)(*(DWORD64*)(Aactor + 8 * i) + 0x280)), &myMatrix, j);// 9. 从矩阵中提取骨骼的3D世界坐标（矩阵的WPlane存储平移信息）FVector MyFVector = { myMatrix.WPlane.X, myMatrix.WPlane.Y, myMatrix.WPlane.Z };// 10. 将骨骼3D坐标转换为屏幕2D坐标FVector2D MyFVector2D = { 0,0 };My_ProjectWorldLocationToScreen(Player, MyFVector, MyFVector2D, 1);  // 1表示相对玩家视口// 11. 在屏幕对应位置绘制骨骼索引（j）char buf[1024];sprintf(buf, "%d", j);  // 将索引转为字符串ImGui::GetForegroundDrawList()->AddText({ MyFVector2D.X,MyFVector2D.Y }, ImColor(255, 255, 0), buf);}}}// 结束ImGui窗口绘制ImGui::End();// 渲染ImGui内容并显示到屏幕ImGui::Render();g_pd3dDeviceContext->OMSetRenderTargets(1, &g_mainRenderTargetView, nullptr);ImGui_ImplDX11_RenderDrawData(ImGui::GetDrawData());// 调用原始Present函数，让游戏正常显示画面return MyPresent(This, SyncInterval, Flags);
}// ImGui窗口消息处理（用于UI交互，如鼠标点击）
extern IMGUI_IMPL_API LRESULT ImGui_ImplWin32_WndProcHandler(HWND hWnd, UINT msg, WPARAM wParam, LPARAM lParam);
WNDPROC myWNDPROC;  // 保存原始窗口消息处理函数// 自定义窗口消息钩子（让ImGui响应输入）
LRESULT WINAPI WndProc(HWND hWnd, UINT msg, WPARAM wParam, LPARAM lParam)
{if (ImGui_ImplWin32_WndProcHandler(hWnd, msg, wParam, lParam))return true;return ::CallWindowProc(myWNDPROC, hWnd, msg, wParam, lParam);
}// 初始化函数（第一次调用Present时执行，设置ImGui和Hook）
HRESULT Init(IDXGISwapChain* This, UINT SyncInterval, UINT Flags) {// 获取DX设备和上下文This->GetDevice(_uuidof(g_pd3dDevice), (void**)&g_pd3dDevice);g_pd3dDevice->GetImmediateContext((ID3D11DeviceContext**)&g_pd3dDeviceContext);// 创建渲染目标视图ID3D11Texture2D* pBackBuffer;This->GetBuffer(0, IID_PPV_ARGS(&pBackBuffer));g_pd3dDevice->CreateRenderTargetView(pBackBuffer, nullptr, &g_mainRenderTargetView);pBackBuffer->Release();// 初始化ImGui（仅一次）static bool is = true;if (is) {is = false;myWNDPROC = (WNDPROC)SetWindowLongPtrA(hWnd, GWLP_WNDPROC, (LONG_PTR)WndProc);ImGui::CreateContext();ImGui::StyleColorsDark();ImGui_ImplWin32_Init(hWnd);}ImGui_ImplDX11_Init(g_pd3dDevice, g_pd3dDeviceContext);printf("HOOK成功");// 将Present函数替换为自定义的VtPresent（完成Hook）VirtaulTable[8] = (DWORD64)VtPresent;return MyPresent(This, SyncInterval, Flags);
}// 窗口大小变化钩子（处理资源释放）
HRESULT VtResizeBuffers(IDXGISwapChain* This, UINT BufferCount, UINT Width, UINT Height, DXGI_FORMAT NewFormat, UINT SwapChainFlags) {if (g_pd3dDevice) {g_pd3dDevice->Release();g_pd3dDevice = nullptr;g_mainRenderTargetView->Release();ImGui_ImplDX11_Shutdown();VirtaulTable[8] = (DWORD64)Init;}return MyResizeBuffers(This, BufferCount, Width, Height, NewFormat, SwapChainFlags);
}// 线程入口（初始化DX并Hook渲染函数）
DWORD Go(LPVOID lpThreadParameter) {// 初始化交换链描述DXGI_SWAP_CHAIN_DESC sd;ZeroMemory(&sd, sizeof(sd));sd.BufferCount = 2;sd.BufferDesc.Format = DXGI_FORMAT_R8G8B8A8_UNORM;sd.BufferUsage = DXGI_USAGE_RENDER_TARGET_OUTPUT;sd.OutputWindow = hWnd;sd.SampleDesc.Count = 1;sd.Windowed = TRUE;// 创建DX设备和交换链D3D_FEATURE_LEVEL featureLevel;const D3D_FEATURE_LEVEL featureLevelArray[2] = { D3D_FEATURE_LEVEL_11_0, D3D_FEATURE_LEVEL_10_0 };HRESULT res = D3D11CreateDeviceAndSwapChain(nullptr, D3D_DRIVER_TYPE_HARDWARE, nullptr, 0, featureLevelArray, 2, D3D11_SDK_VERSION, &sd, &g_pSwapChain, &g_pd3dDevice, &featureLevel, &g_pd3dDeviceContext);if (res == DXGI_ERROR_UNSUPPORTED)res = D3D11CreateDeviceAndSwapChain(nullptr, D3D_DRIVER_TYPE_WARP, nullptr, 0, featureLevelArray, 2, D3D11_SDK_VERSION, &sd, &g_pSwapChain, &g_pd3dDevice, &featureLevel, &g_pd3dDeviceContext);if (res != S_OK)return false;// 获取交换链虚函数表并HookVirtaulTable = *(DWORD64**)g_pSwapChain;MyPresent = (Present)VirtaulTable[8];DWORD a;VirtualProtect(VirtaulTable, 1, PAGE_EXECUTE_READWRITE, &a);VirtaulTable[8] = (DWORD64)Init;MyResizeBuffers = (ResizeBuffers)VirtaulTable[13];VirtaulTable[13] = (DWORD64)VtResizeBuffers;return 0;
}

---
