【中望3D 2025】配置【vs2022】开发环境

一、下载安装vs2022

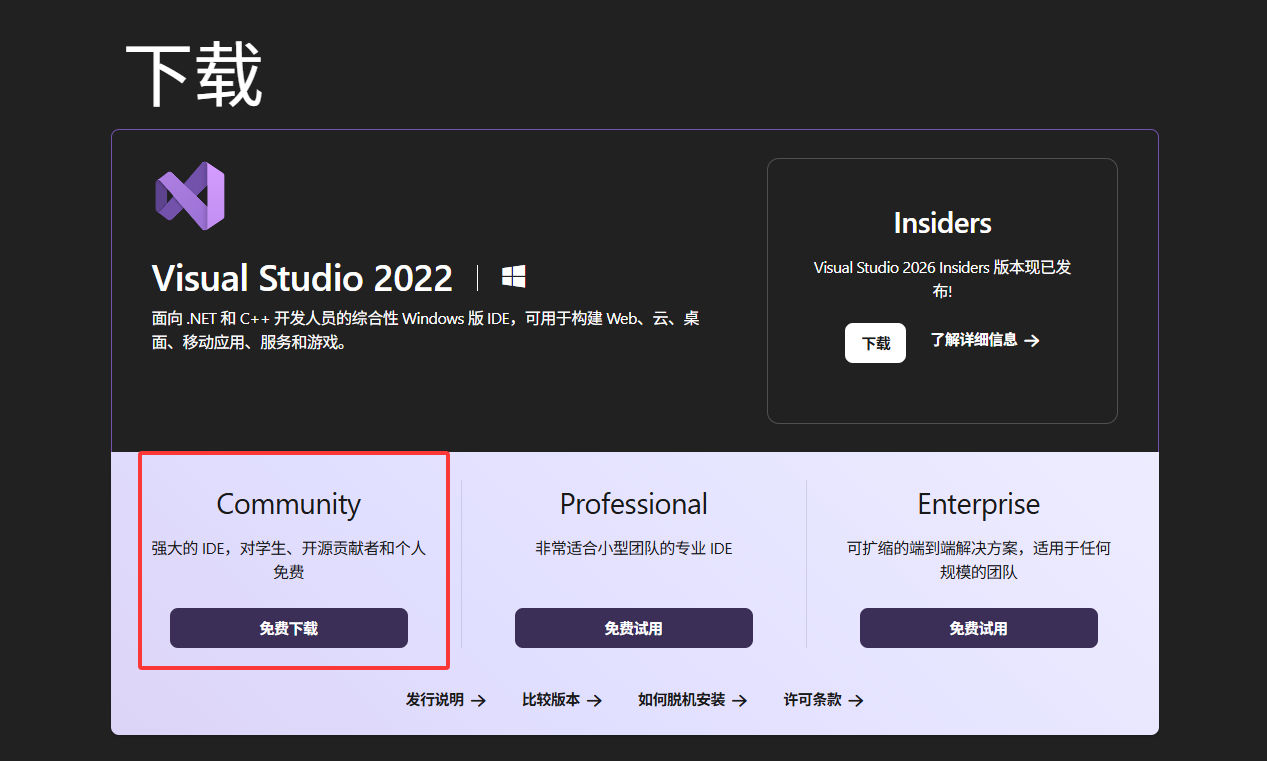

vs2022下载安装https://visualstudio.microsoft.com/zh-hans/downloads/下载安装社区版即可

二、下载安装中望3D 2025

中望3d下载安装https://pan.baidu.com/s/11jh6Ym3W4oWkLkYeSEaELQ?pwd=smis

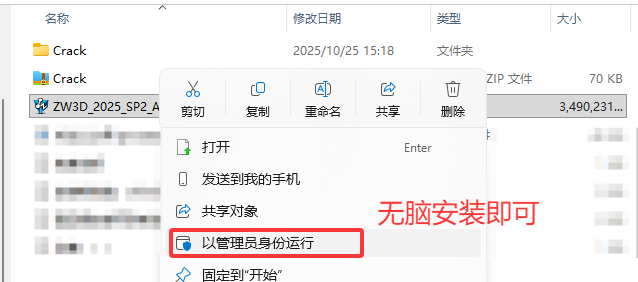

2.1 安装zw3d

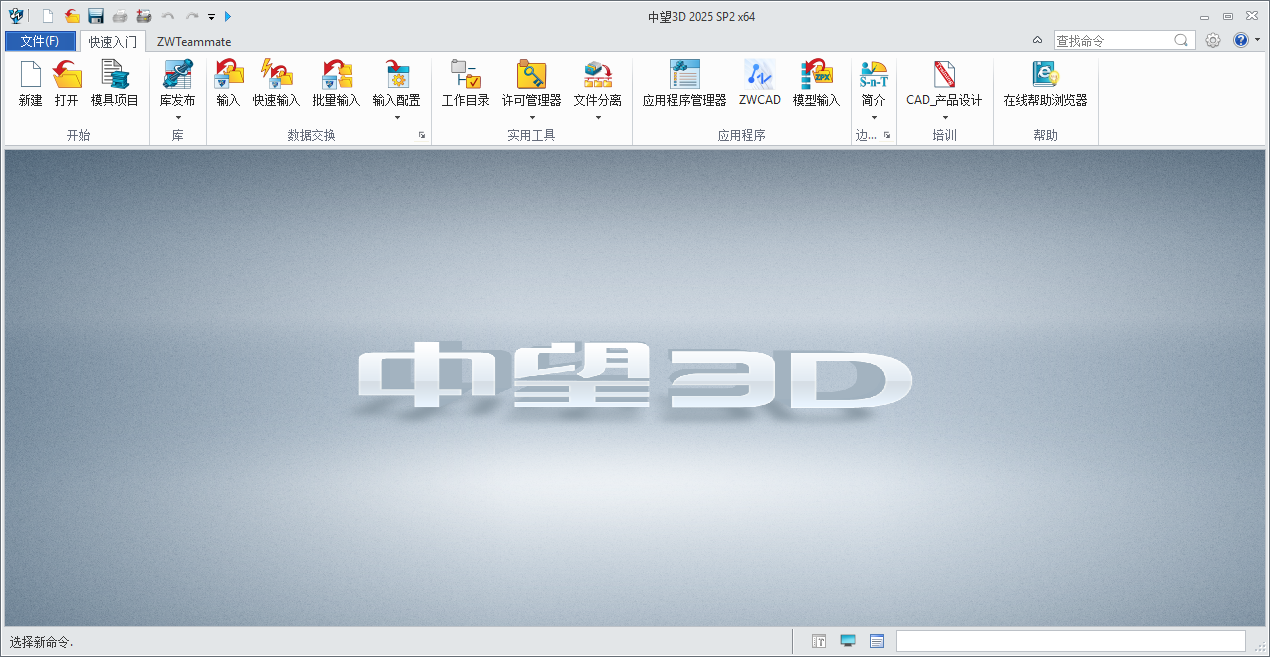

安装完不要打开，直接点x关闭即可

2.2 安装许可证

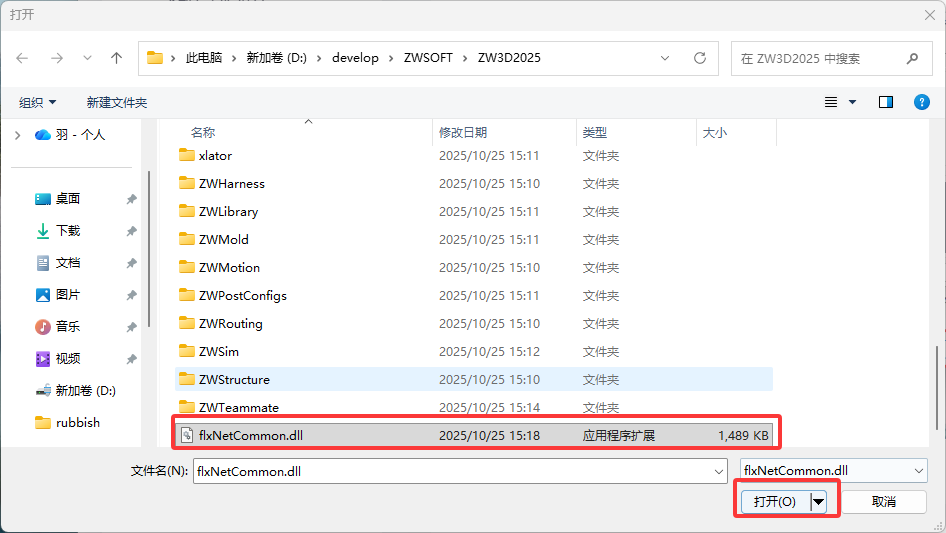

把crack文件夹里的patch.exe解压后放在根目录

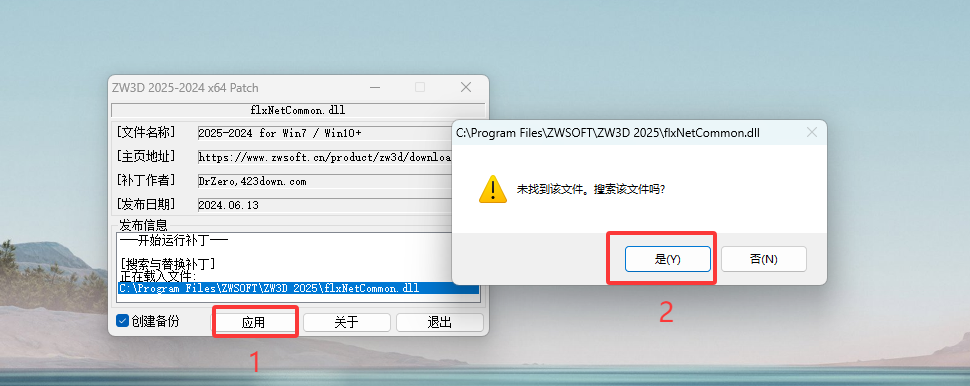

点击运行

然后点击应用即可

三、配置二次开发环境

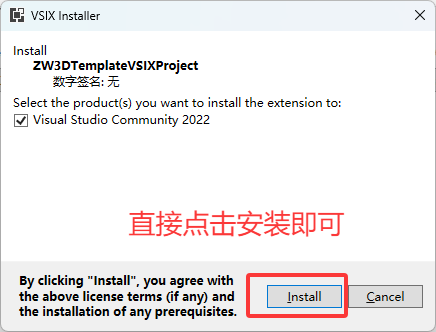

3.1 安装模板

模板安装程序在zw3d的安装目录中

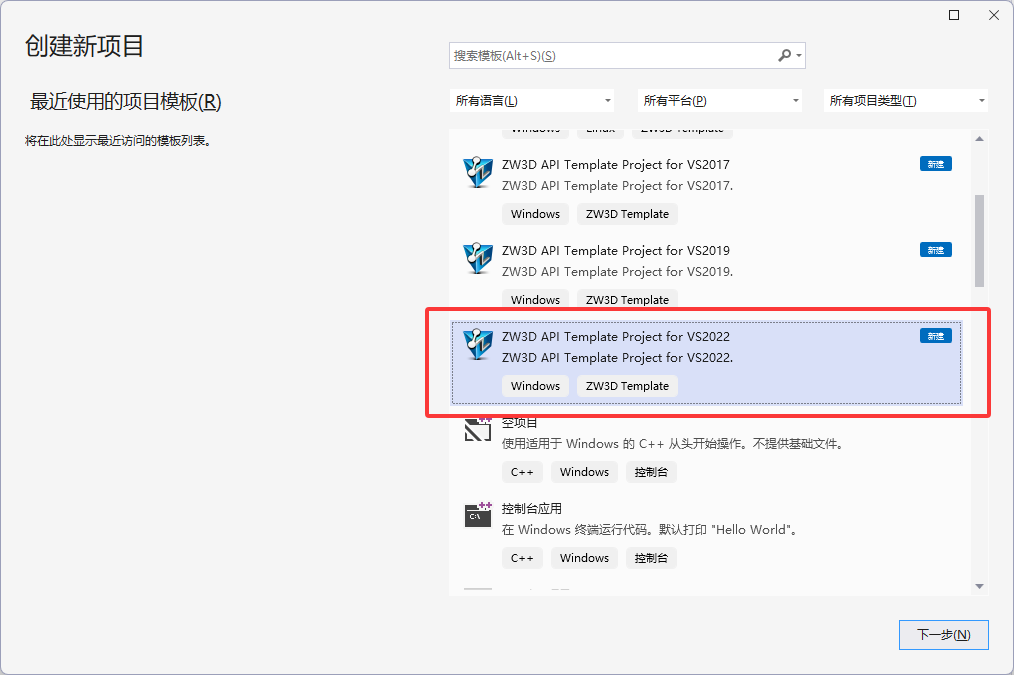

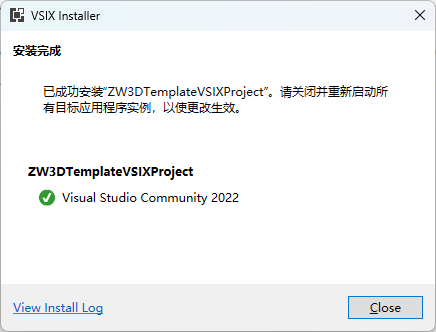

打开vs验证

3.2 二次开发教程

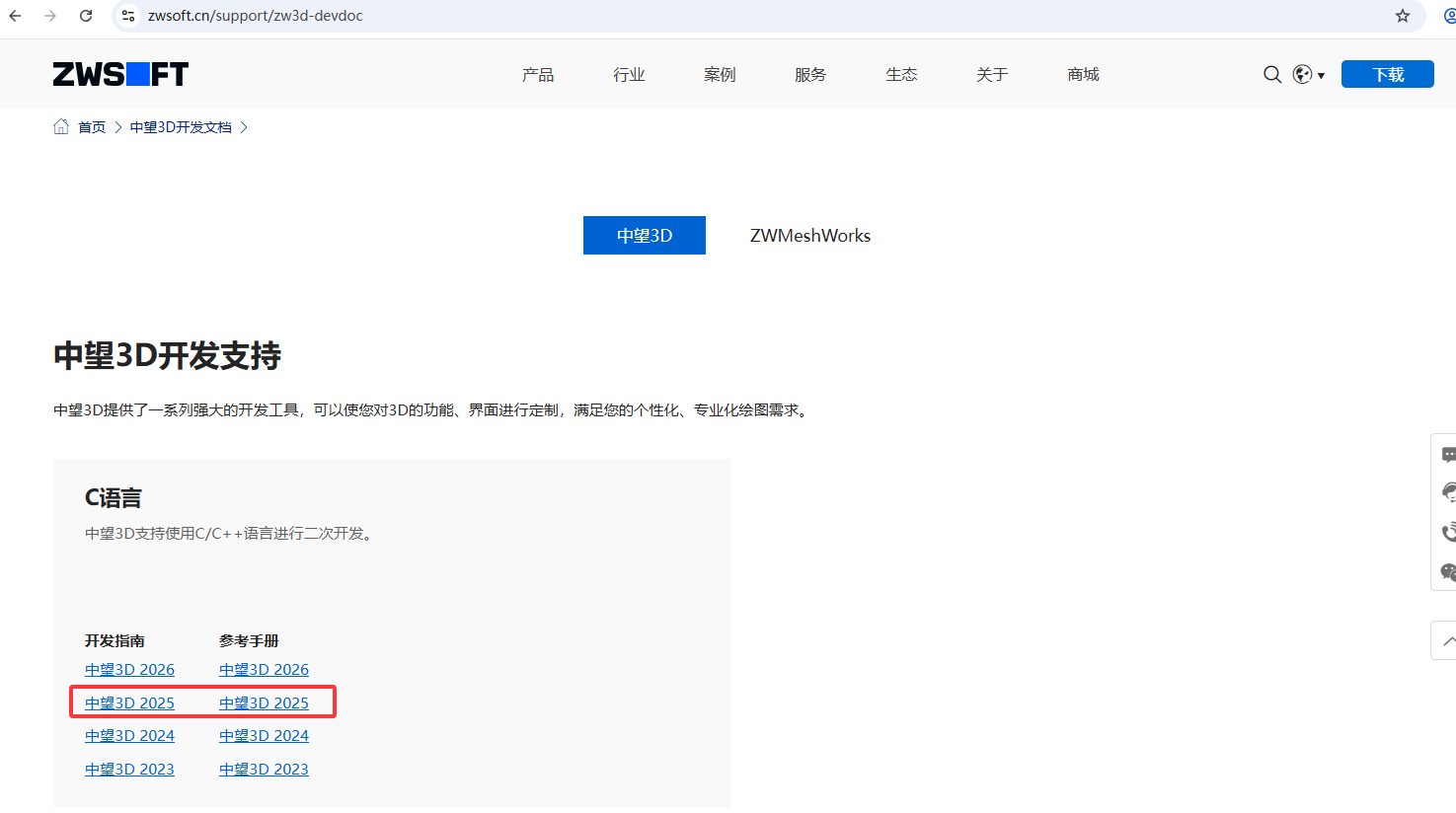

教程一：官方下载

官方教程链接https://www.zwsoft.cn/support/zw3d-devdoc

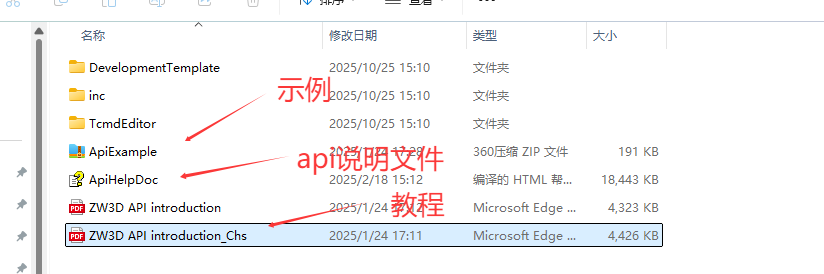

教程二：安装包里的教程

四、二次开发例子

4.1 输出helloword（自带示例）

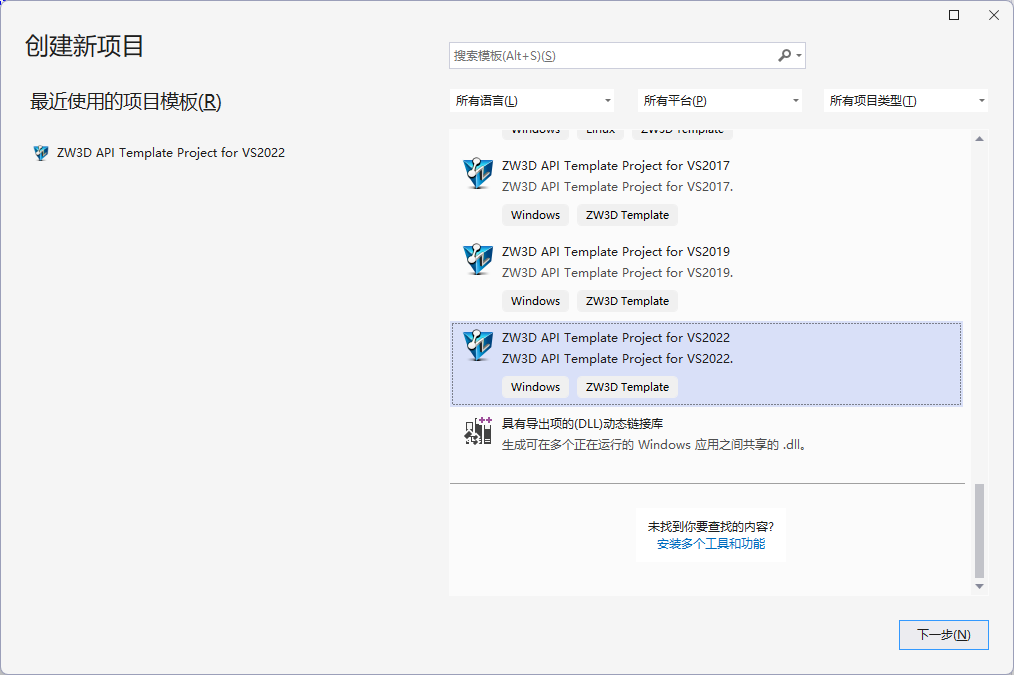

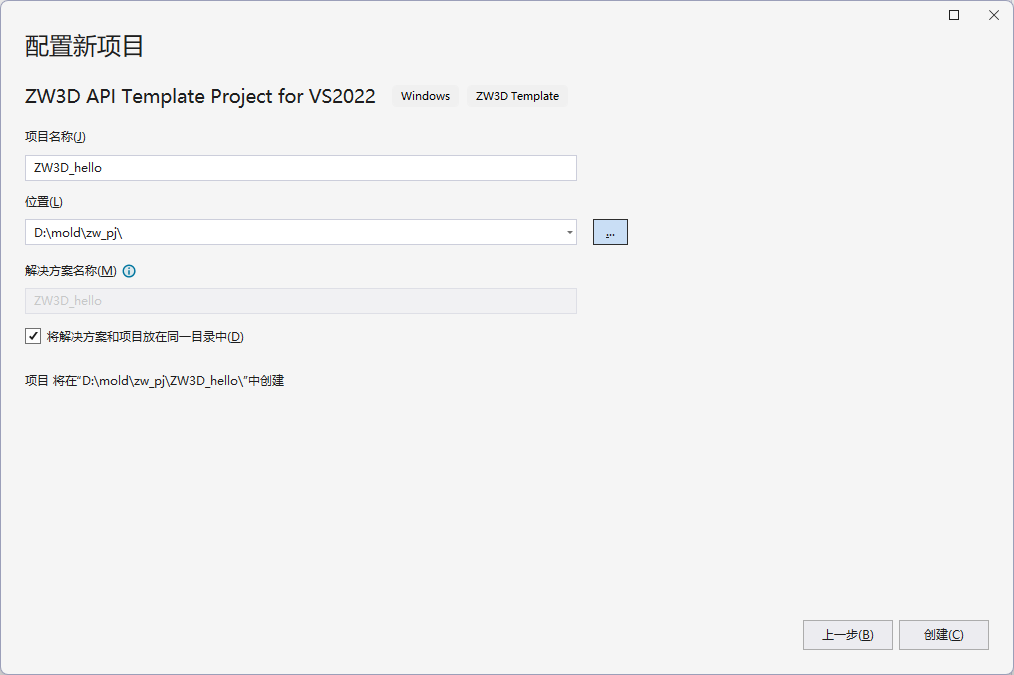

选择模板，创建项目

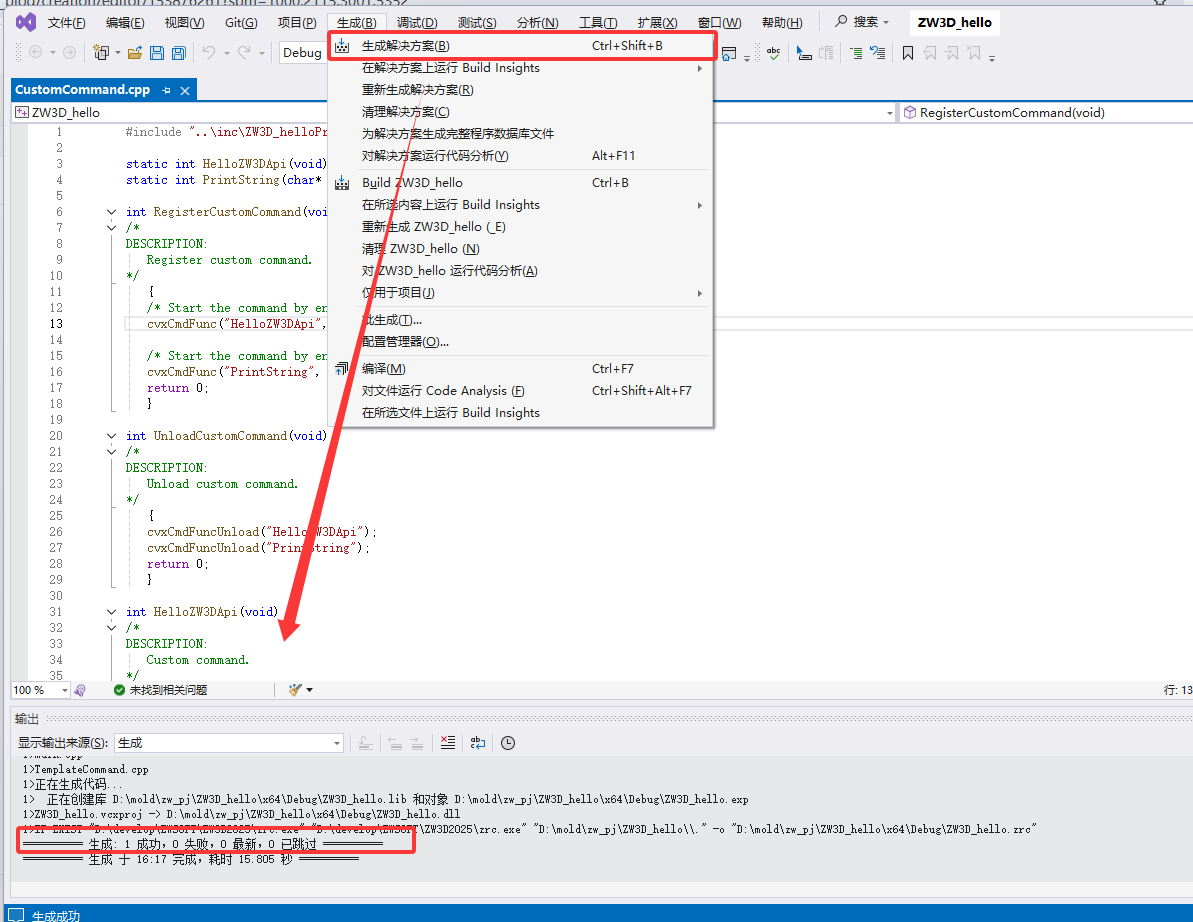

不需要改动任何代码，直接生成解决方案

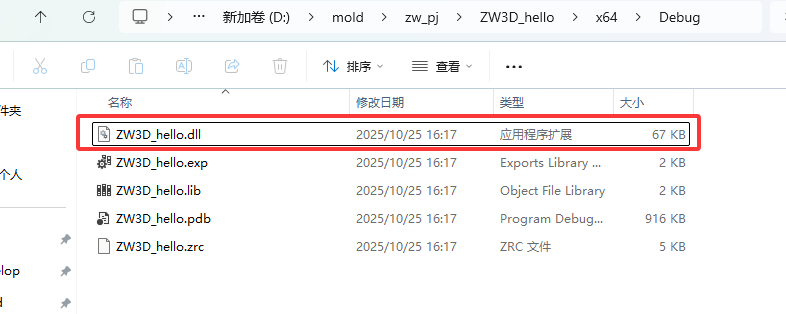

把生成的解决方案放到zw3d的安装目录中

打开ZW 3D 2025

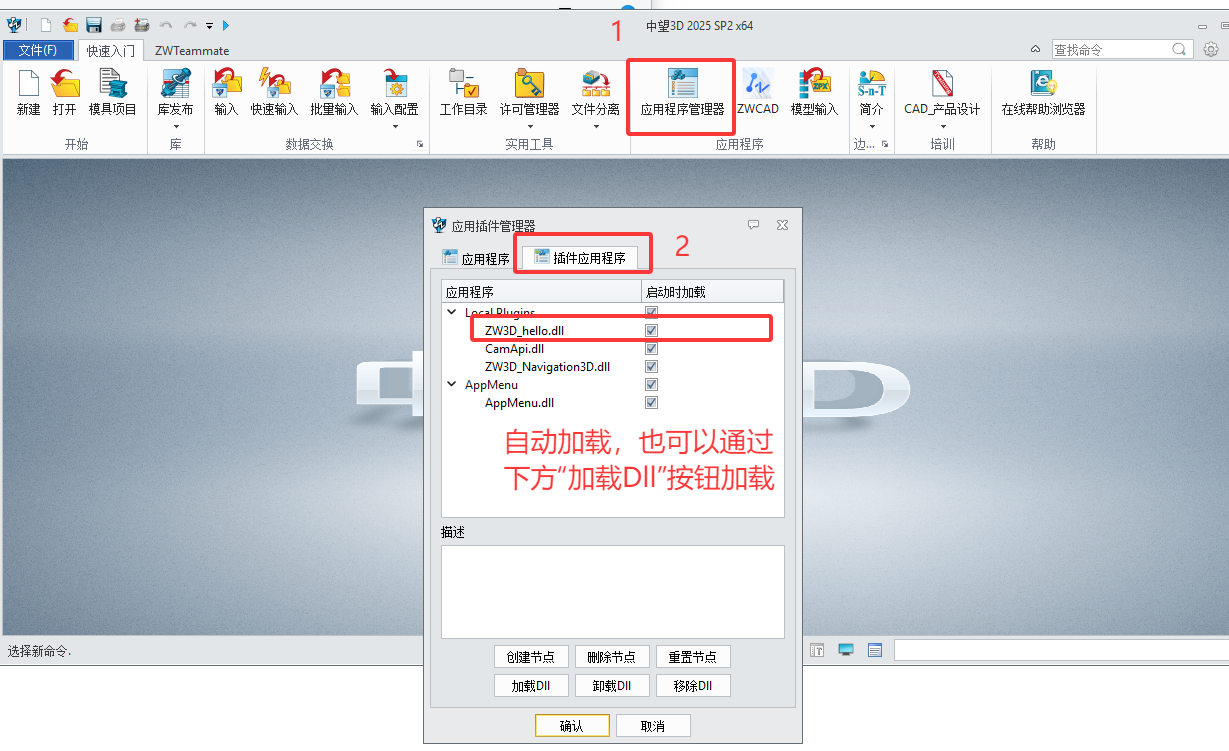

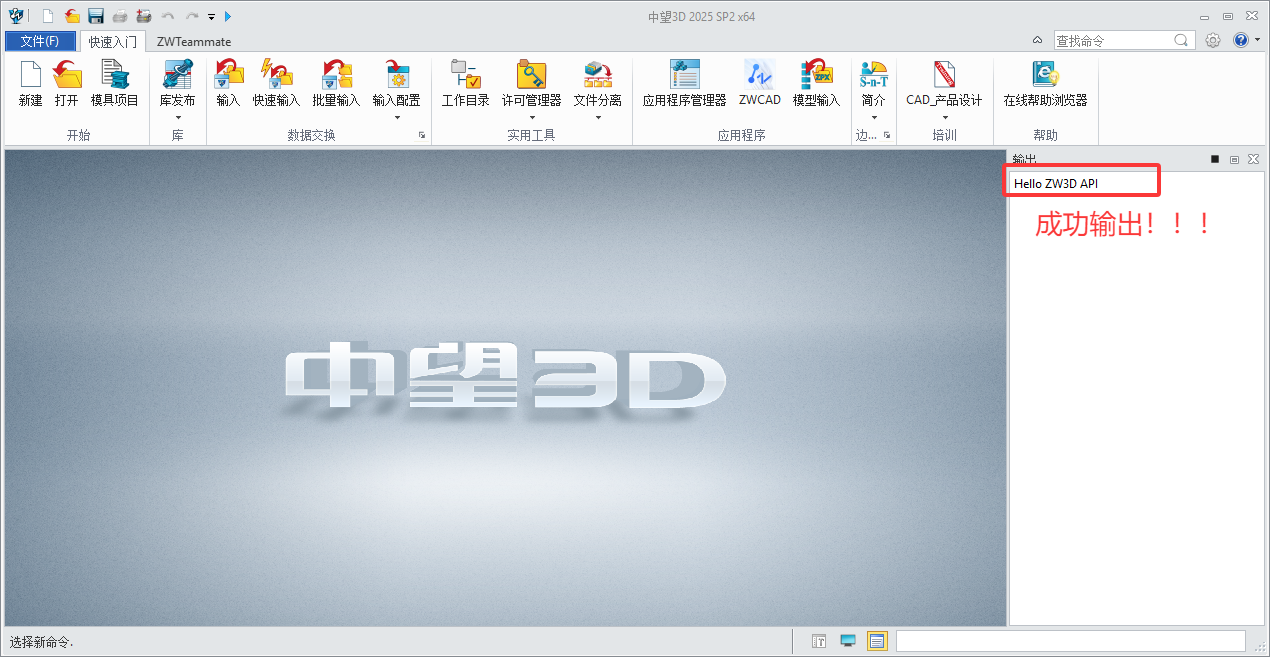

验证

4.2 输出helloworld（加强版）

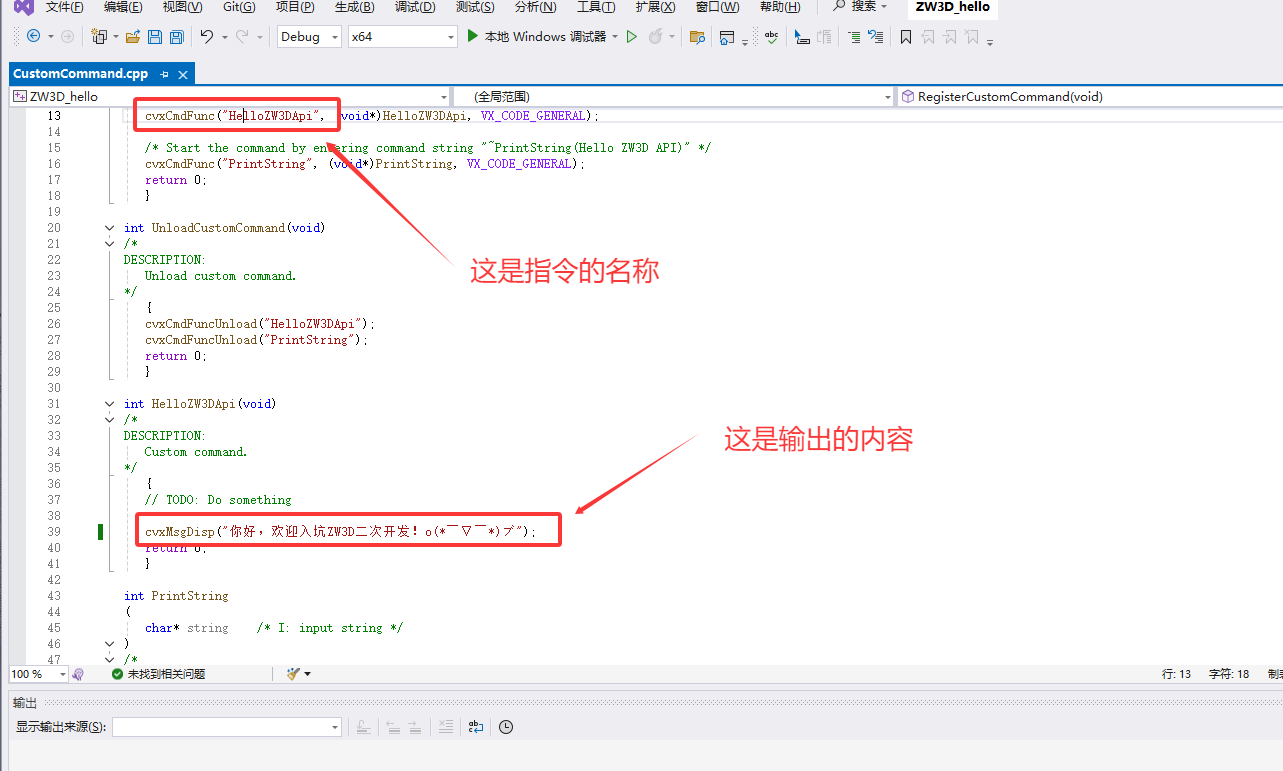

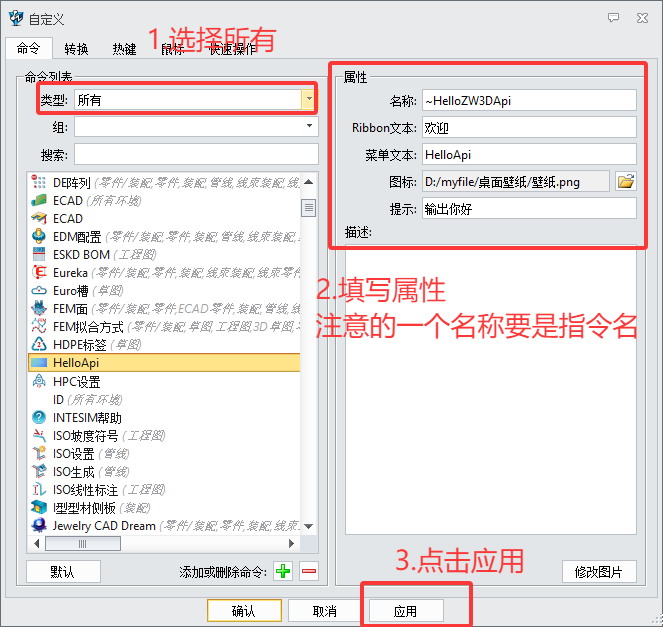

修改内容

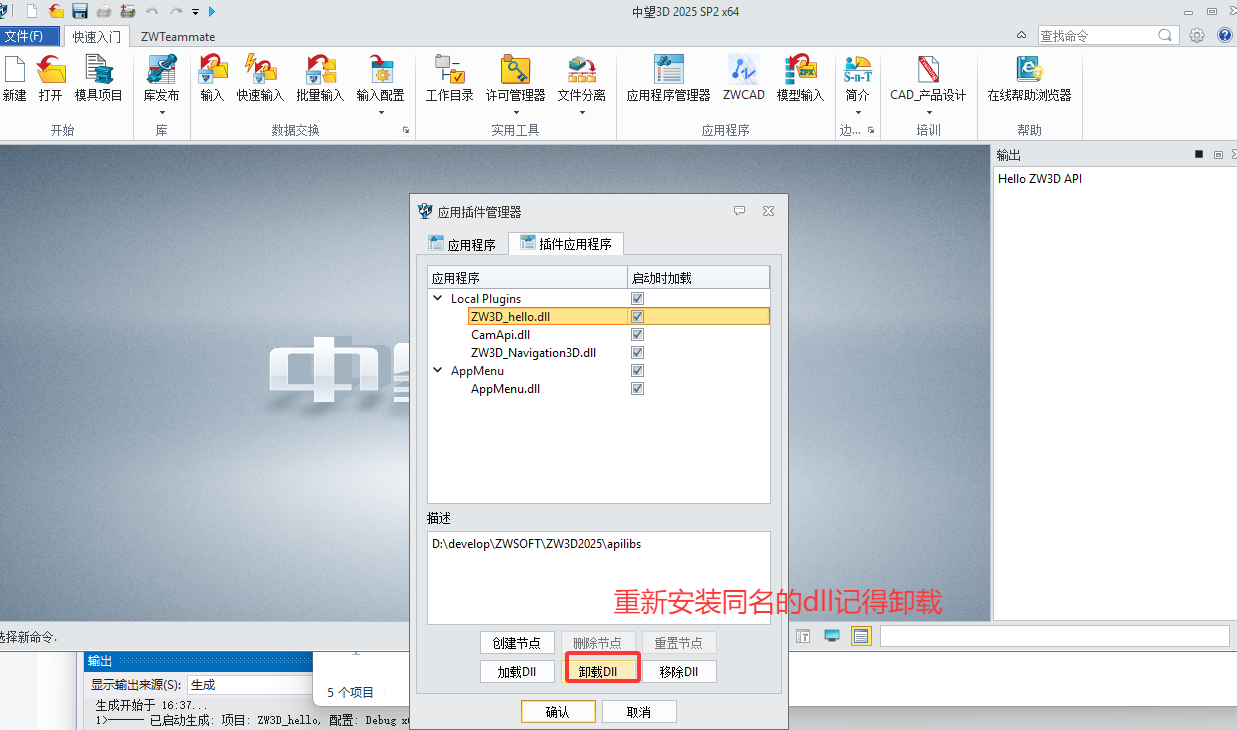

修改完记得再次生成解决方案，然后把解决方案放在apilib文件夹里，重新加载

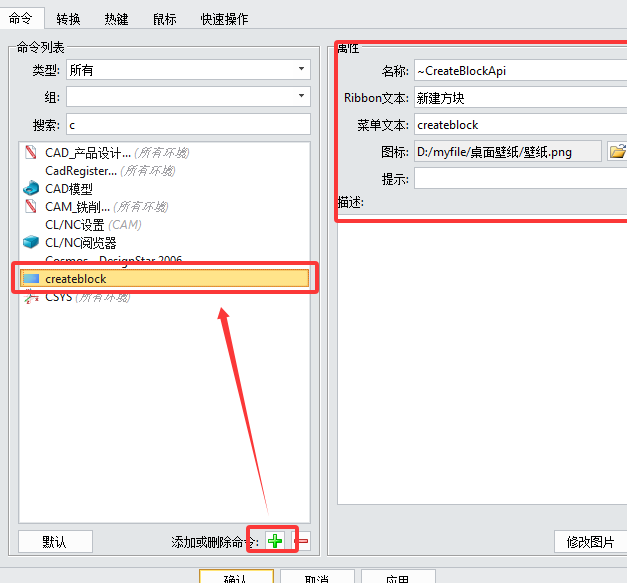

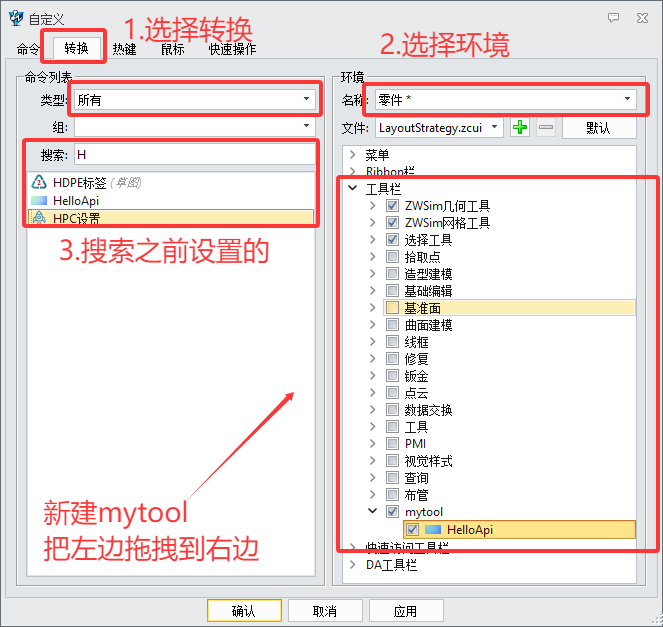

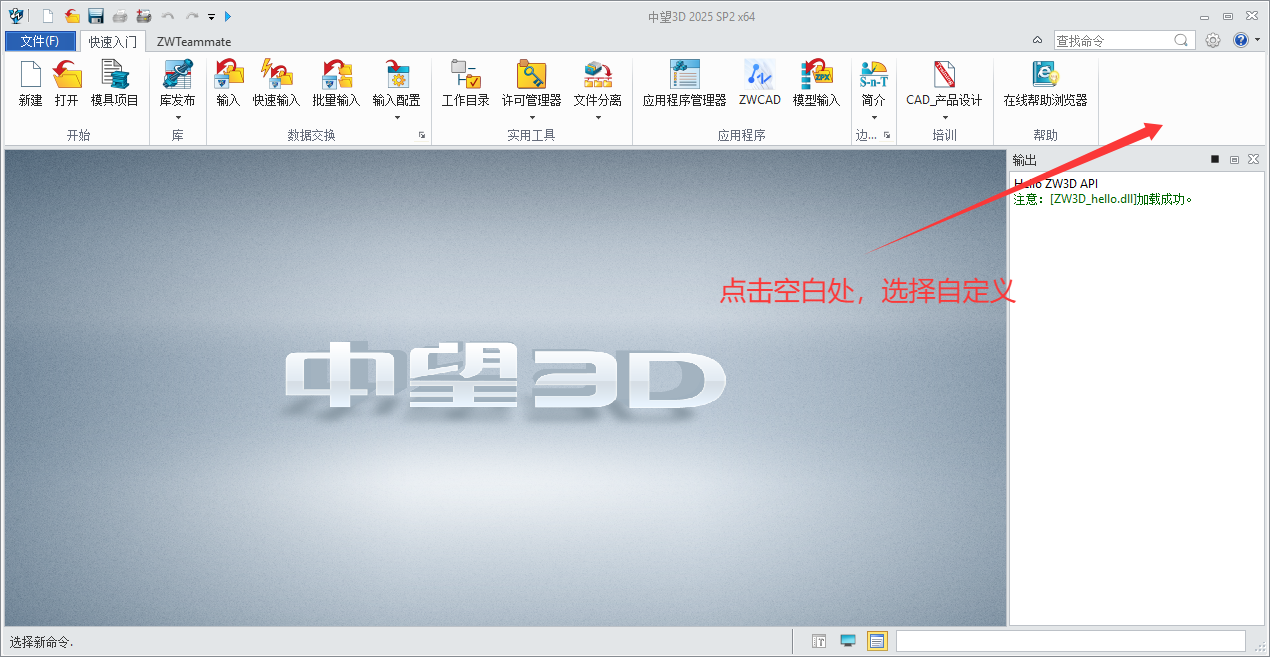

选择上面的转换按钮

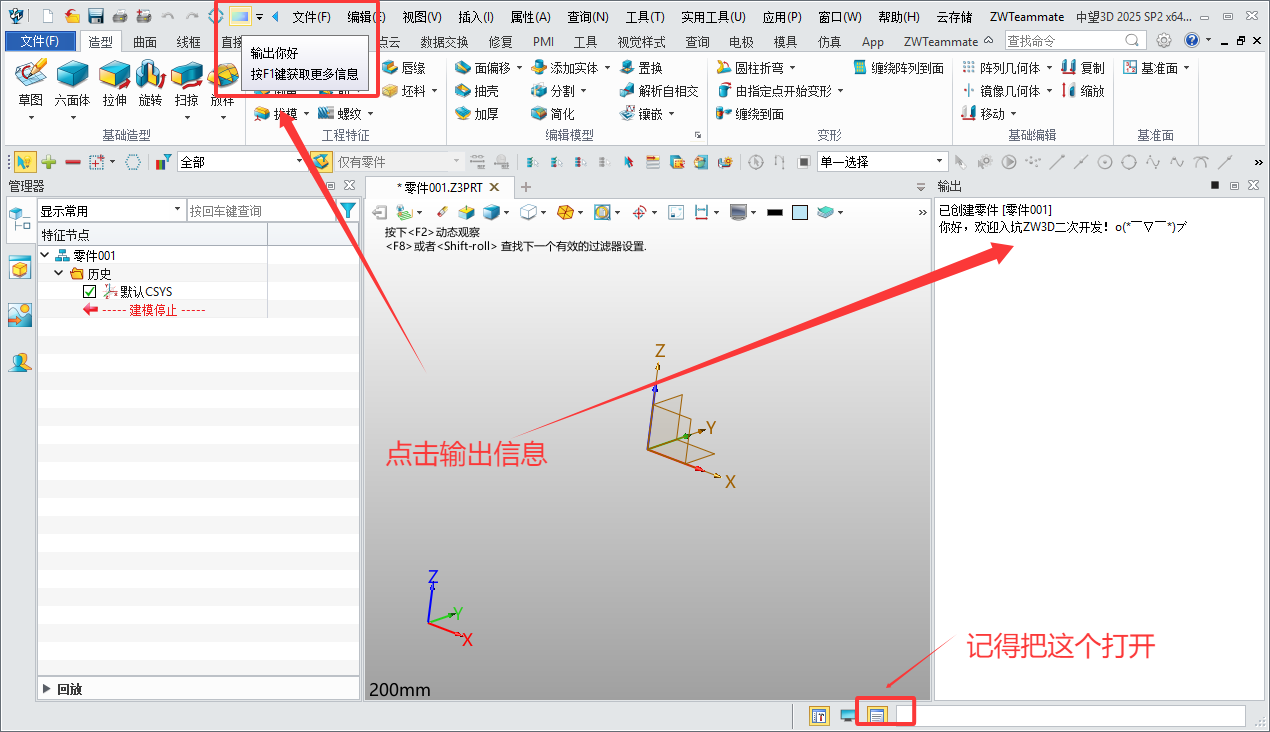

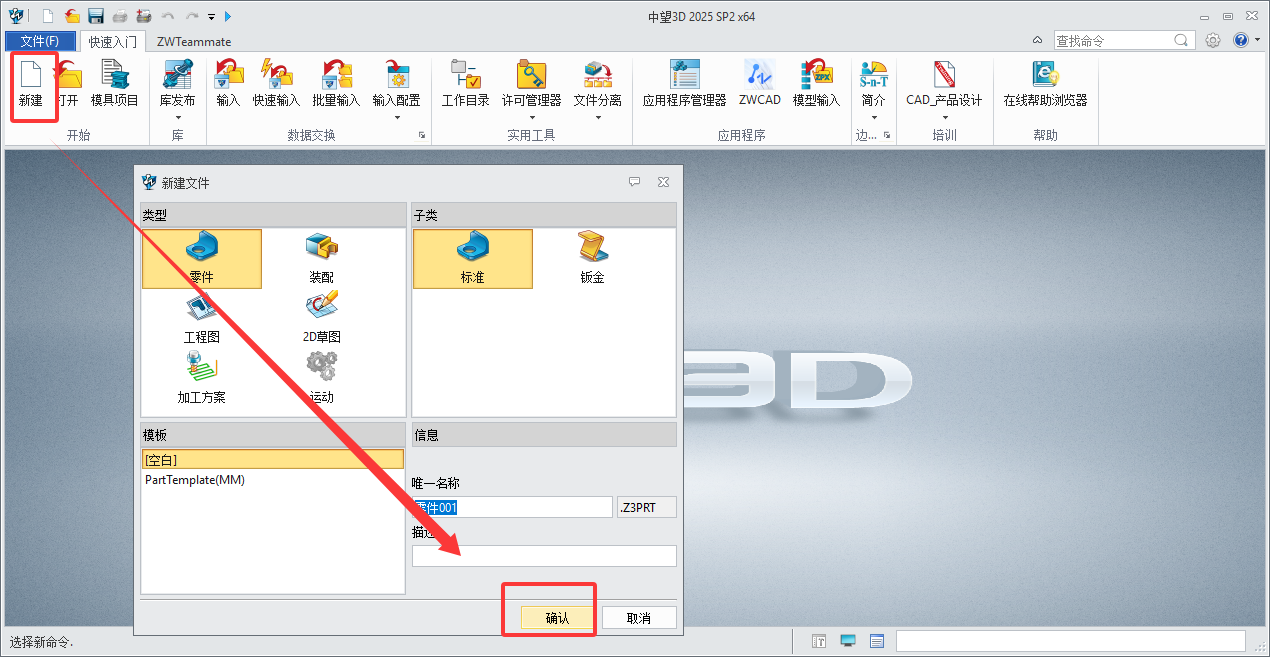

新建零件，测试功能

4.3 新建小方块

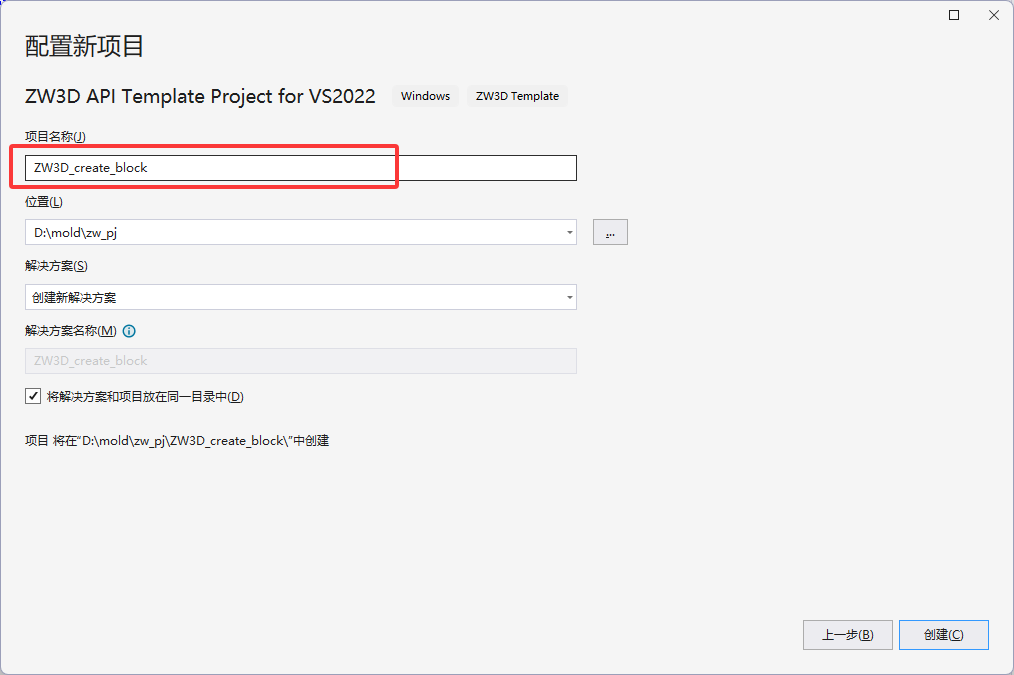

新建项目

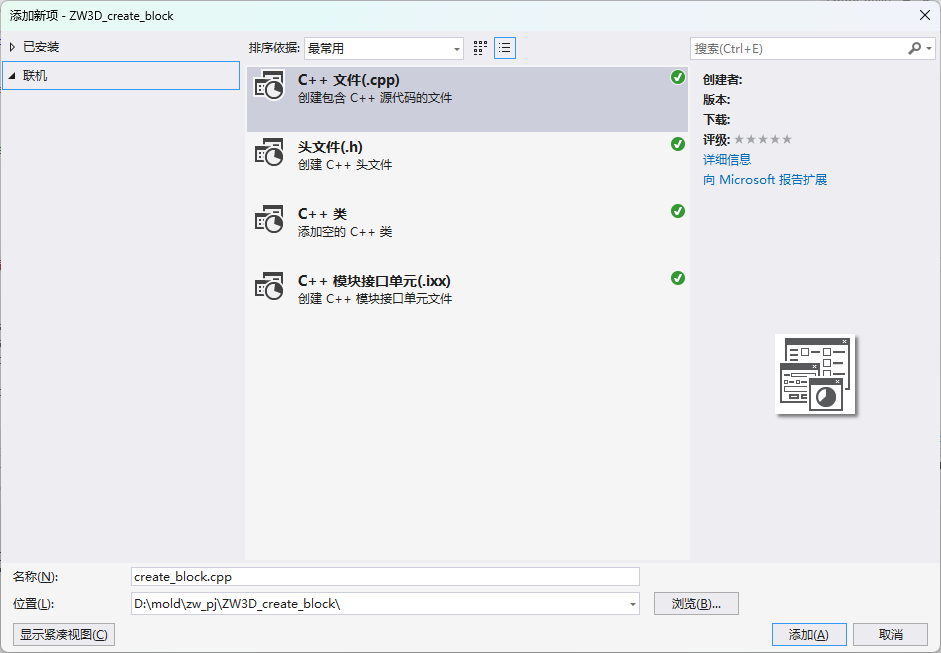

新建项，命名为create_block

在cpp文件中写入以下内容

第一部分：注册和卸载命令
是用于创建zw 3d命令的，输入create_block执行某某程序

int RegisteBlockCommand(void){cvxCmdFunc("CreateBlockApi", (void*)CreateBlockApi, VX_CODE_GENERAL);return 0;
}int UnloadBlockCommand(void){cvxCmdFuncUnload("CreateBlockApi");return 0;
}

第二部分：编写创建方块的代码

int CreateBlockApi(void) {cvxMsgDisp("启动绘制正方体！！！");double length = 50.0;// 定义中心立方体数据结构szwCenterBoxData boxData = {};  // 初始化为0// 设置组合模式：新建特征boxData.combine = ZW_BOOL_BASE;// 基础体数量（用于布尔操作），此处为新建，所以为0或1均可，但需设为0更安全boxData.baseCount = 0;//boxData.baseList = NULL;  // 无基础体// 工作平面句柄：设为 NULL 使用默认基准平面（如XY平面）//boxData.planeHandle = NULL;// 是否使用自定义轴系（0=否，使用默认坐标系）boxData.useAxis = 0;//boxData.axis = NULL;  // 不使用自定义轴// 设置立方体尺寸（X, Y, Z方向长度）boxData.x = length;boxData.y = length;boxData.z = length;// 设置特征名称（注意：featureName 是字符数组，直接赋值）strcpy_s(boxData.featureName, sizeof(boxData.featureName), "myCube");boxData.featureName[sizeof(boxData.featureName) - 1] = '\0';  // 确保结尾// 设置建模公差boxData.tolerance = 0.02;// 【关键】调用 API 创建立方体int count = 1;szwEntityHandle* boxList = nullptr;// 检查返回结果ezwErrors res = ZwFeatureBoxCreateByCenter(boxData, &count, &boxList);// === 结果输出增强部分 ===if (res == ZW_API_NO_ERROR) {// 输出每个实体的句柄信息（可用于后续操作）cvxMsgDisp("创建成功！！！");}else {// 将错误码转换为可读字符串// 将错误码转换为可读字符串const char* errorMsg = "未知错误";switch (res) {case ZW_API_GENERAL_ERROR:           errorMsg = "操作失败"; break;case ZW_API_INVALID_INPUT:           errorMsg = "输入参数无效"; break;case ZW_API_ROOT_OBJ_ACT_FAIL:       errorMsg = "根对象激活失败"; break;case ZW_API_WRONG_ROOT_ENV:          errorMsg = "未在有效建模会话中"; break;case ZW_API_CMMD_INIT_ERROR:         errorMsg = "命令初始化失败"; break;case ZW_API_INPUT_ERROR:             errorMsg = "输入参数错误"; break;case ZW_API_CMMD_EXEC_ERROR:         errorMsg = "命令执行失败"; break;default:                             errorMsg = "其他错误"; break;}cvxMsgDisp(errorMsg);}// 清理返回的实体列表内存（非常重要！API 分配的内存需手动释放）ZwEntityHandleListFree(count, &boxList);return int(res);
}

create_block.cpp全部内容如下：

#include "..\inc\ZW3D_create_blockPr.h"
#if _MSC_VER
#define snprintf _snprintf
#endif
static int CreateBlockApi(void);int RegisteBlockCommand(void){cvxCmdFunc("CreateBlockApi", (void*)CreateBlockApi, VX_CODE_GENERAL);return 0;
}int UnloadBlockCommand(void){cvxCmdFuncUnload("CreateBlockApi");return 0;
}int CreateBlockApi(void) {cvxMsgDisp("启动绘制正方体！！！");double length = 50.0;// 定义中心立方体数据结构szwCenterBoxData boxData = {};  // 初始化为0// 设置组合模式：新建特征boxData.combine = ZW_BOOL_BASE;// 基础体数量（用于布尔操作），此处为新建，所以为0或1均可，但需设为0更安全boxData.baseCount = 0;//boxData.baseList = NULL;  // 无基础体// 工作平面句柄：设为 NULL 使用默认基准平面（如XY平面）//boxData.planeHandle = NULL;// 是否使用自定义轴系（0=否，使用默认坐标系）boxData.useAxis = 0;//boxData.axis = NULL;  // 不使用自定义轴// 设置立方体尺寸（X, Y, Z方向长度）boxData.x = length;boxData.y = length;boxData.z = length;// 设置特征名称（注意：featureName 是字符数组，直接赋值）strcpy_s(boxData.featureName, sizeof(boxData.featureName), "myCube");boxData.featureName[sizeof(boxData.featureName) - 1] = '\0';  // 确保结尾// 设置建模公差boxData.tolerance = 0.02;// 【关键】调用 API 创建立方体int count = 1;szwEntityHandle* boxList = nullptr;// 检查返回结果ezwErrors res = ZwFeatureBoxCreateByCenter(boxData, &count, &boxList);// === 结果输出增强部分 ===if (res == ZW_API_NO_ERROR) {// 输出每个实体的句柄信息（可用于后续操作）cvxMsgDisp("创建成功！！！");}else {// 将错误码转换为可读字符串// 将错误码转换为可读字符串const char* errorMsg = "未知错误";switch (res) {case ZW_API_GENERAL_ERROR:           errorMsg = "操作失败"; break;case ZW_API_INVALID_INPUT:           errorMsg = "输入参数无效"; break;case ZW_API_ROOT_OBJ_ACT_FAIL:       errorMsg = "根对象激活失败"; break;case ZW_API_WRONG_ROOT_ENV:          errorMsg = "未在有效建模会话中"; break;case ZW_API_CMMD_INIT_ERROR:         errorMsg = "命令初始化失败"; break;case ZW_API_INPUT_ERROR:             errorMsg = "输入参数错误"; break;case ZW_API_CMMD_EXEC_ERROR:         errorMsg = "命令执行失败"; break;default:                             errorMsg = "其他错误"; break;}cvxMsgDisp(errorMsg);}// 清理返回的实体列表内存（非常重要！API 分配的内存需手动释放）ZwEntityHandleListFree(count, &boxList);return int(res);
}

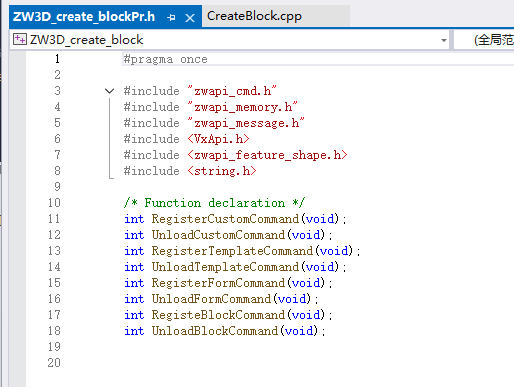

第三部分：在头文件中加入创建和卸载命令的调用函数

#pragma once#include "zwapi_cmd.h"
#include "zwapi_memory.h"
#include "zwapi_message.h"
#include <VxApi.h>
#include <zwapi_feature_shape.h>
#include <string.h>/* Function declaration */
int RegisterCustomCommand(void);
int UnloadCustomCommand(void);
int RegisterTemplateCommand(void);
int UnloadTemplateCommand(void);
int RegisterFormCommand(void);
int UnloadFormCommand(void);
int RegisteBlockCommand(void);
int UnloadBlockCommand(void);

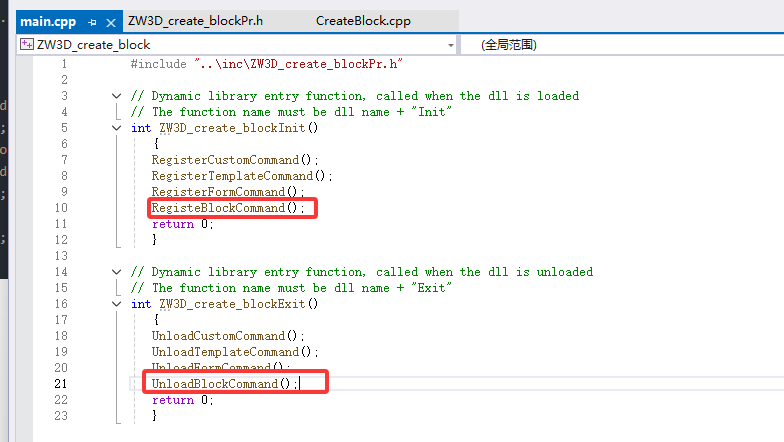

第四部分：在主程序中调用函数

第五部分：生成dll，加载到zw3d中

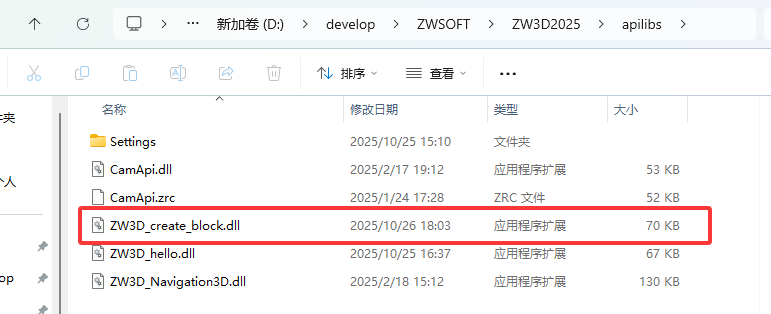

把生成的解决方案复制到zw 3d的apilibs文件夹下

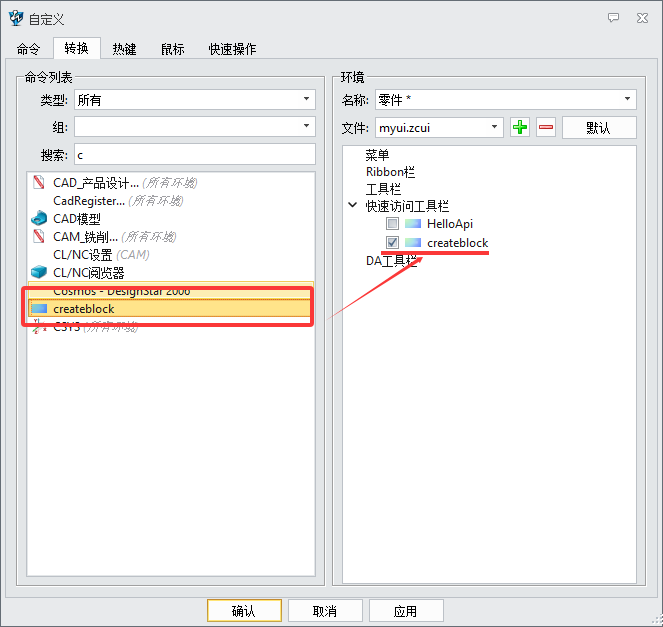

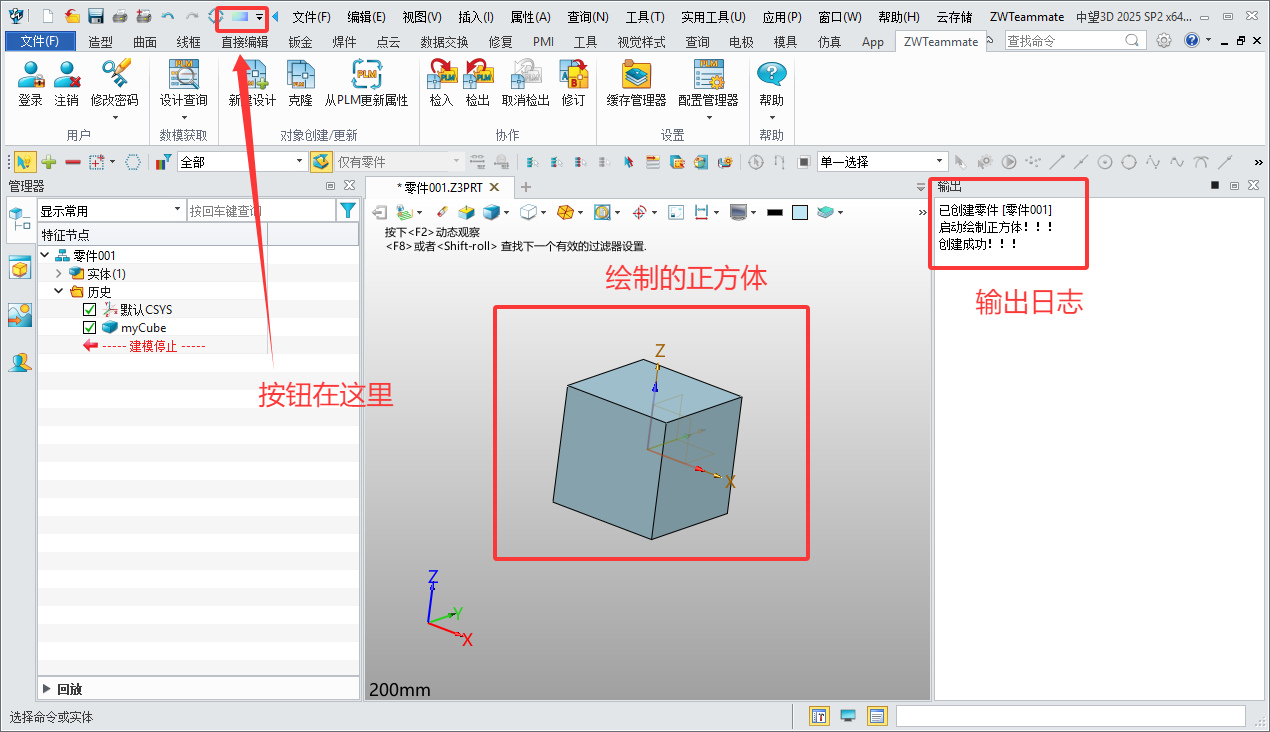

新建零件，点击按钮，运行成功
