marm_ros2 机械臂视觉抓取操作流程

MARM视觉抓取

1. OverView

1.1 程序介绍

name	介绍
A1_description	marm urdf配置文件
A1_moveit_config	marm moveit配置文件
arm_controller	marm 机械臂硬件控制sdk
capture_image	相机sdk,二维码识别接口
custom_interface	机械臂控制msg, srv接口
moveit_controller_server	机械臂控制server接口

1.2 系统需求

• ubuntu 22.04

• ros2 humble, moveit2, rviz2, python-serial, camera-calibration

---

2. 机械臂使用

2.1 marm从仿真到实体控制

流程:
moveit → joint-states → 机械臂sdk → serial → 机械臂实体控制

1. 启动moveit机械臂

   codeBash

   ros2 launch A1_moveit_config demo.launch.py

   启动成功后可以看到rviz的视图。

2. 启动机械臂sdk

   • 机械臂控制程序依赖串口，刚插入机械臂usb线材后需要给串口增加权限：

     sudo chmod 777 /dev/ttyCH341USB0

   • 启动机械臂SDK：

     python3 arm_controller.py


 注意: 如果程序报找不到`serial`库,通过 `pip install python-serial` 指令安装`serial`库。

启动程序后，可以在rviz中看到机械臂的实施状态，拖动轨迹球，然后点击 plan&execute 即可看到机械臂的规划与运动。同时，机械臂sdk会监听moveit中机械臂各个关键的实时状态，并将moveit中的关节角度发布给真实机械臂，实现对机械臂的控制。

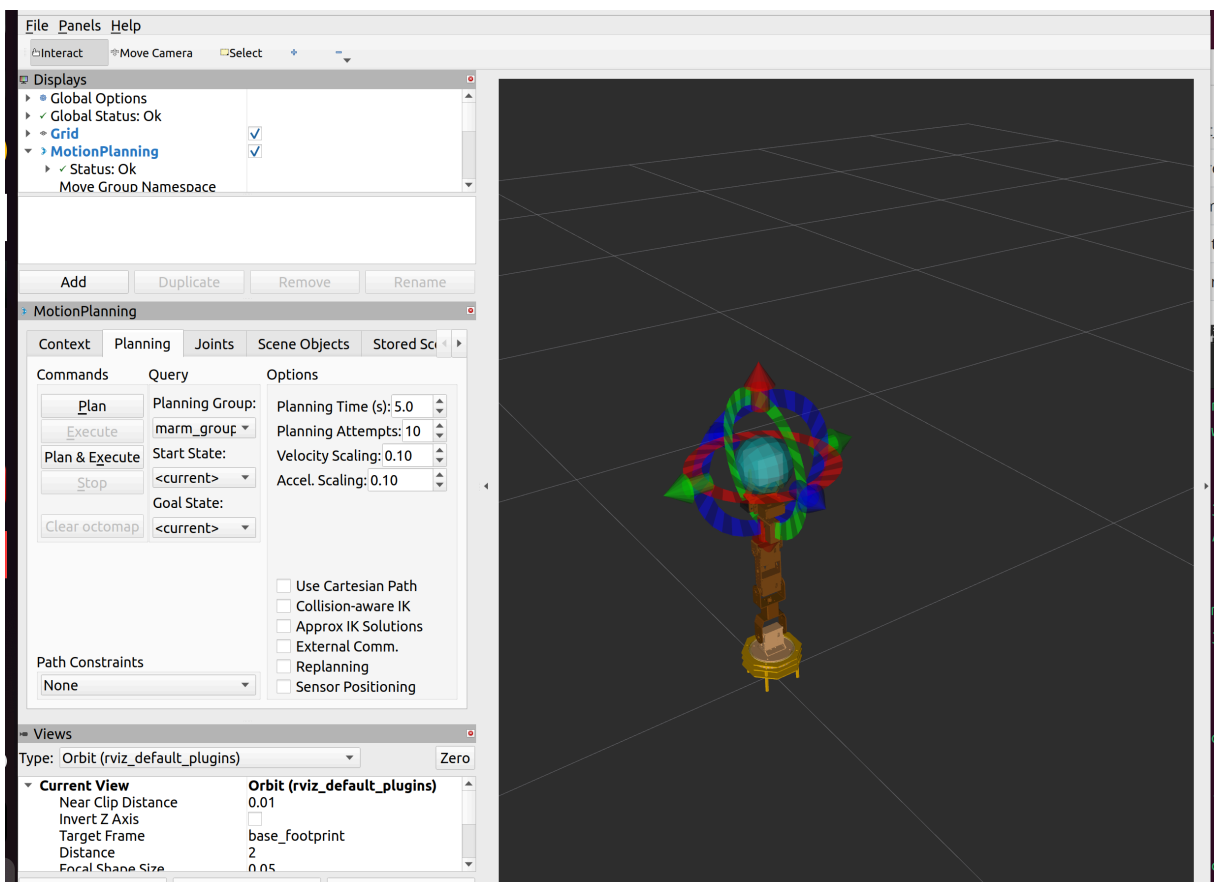

RViz界面截图，显示了机械臂模型和各种控制选项。

2.2 机械臂舵机温度参数设计

通过步骤2.1可完成对机械臂的真实控制。机械臂默认的舵机温度保护参数是50度，这里为了方便我们长时间测试机械臂不会温度保护，需要将机械臂的温度保护参数从新设置。

1. 安装cutecom串口工具

   sudo apt install cutecom

2. 启动发送温度指令
   通过CuteCom工具，将六个舵机的温度保护参数设置到80。

3.

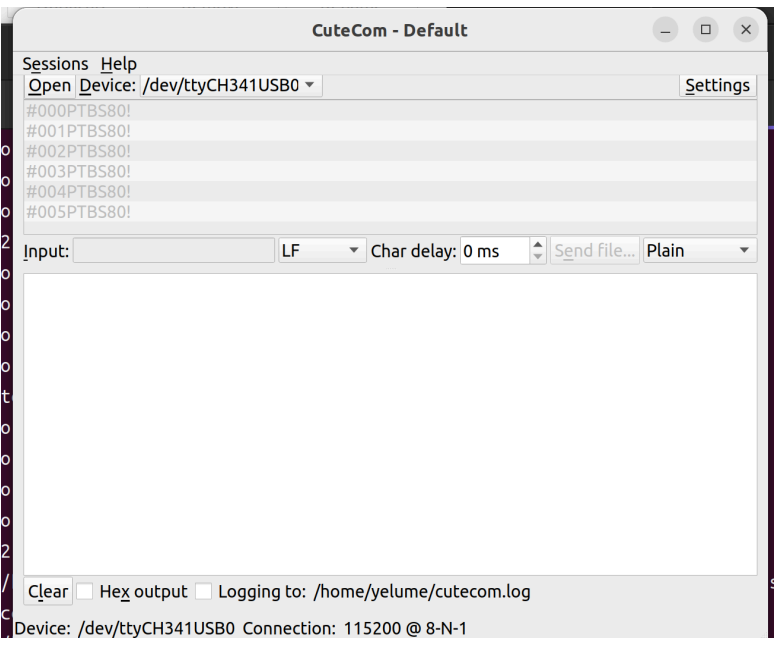

CuteCom软件界面，显示了发送到串口的指令，用于设置舵机温度保护参数。

---

3. 视觉抓取

3.1 相机标定

capture-image包中有两个word文档，分别是标定用的标定板以及识别用的二维码。

1. 标定相机
   将打印的标定二维码粘贴到硬纸板上，要求粘贴要平整。

2. 启动相机节点

   codeBash

   ros2 launch capture_image capture_image.launch.py

3. 启动标定节点(需要提前安装camera-calibration)

   codeBash

   ros2 run camera_calibration cameracalibrator --size 10x7 --square 0.021 image:=/camera/image_raw camera:=/camera --no-service-check

   注意: size是标定板的交点个数, square是标定板中每个小方块的实际尺寸。

启动成功后会出现标定界面，左右，前后，旋转倾斜移动二维码版直到标定程序中x, y, size, skew变成绿色则表明标定成功，然后点击 calibrate 进行计算，计算成功后点击 save 按钮将标定结果保存。默认保存在/tmp目录下的一个压缩包，解压后将ost.yaml文件保存到capture_image下替换。

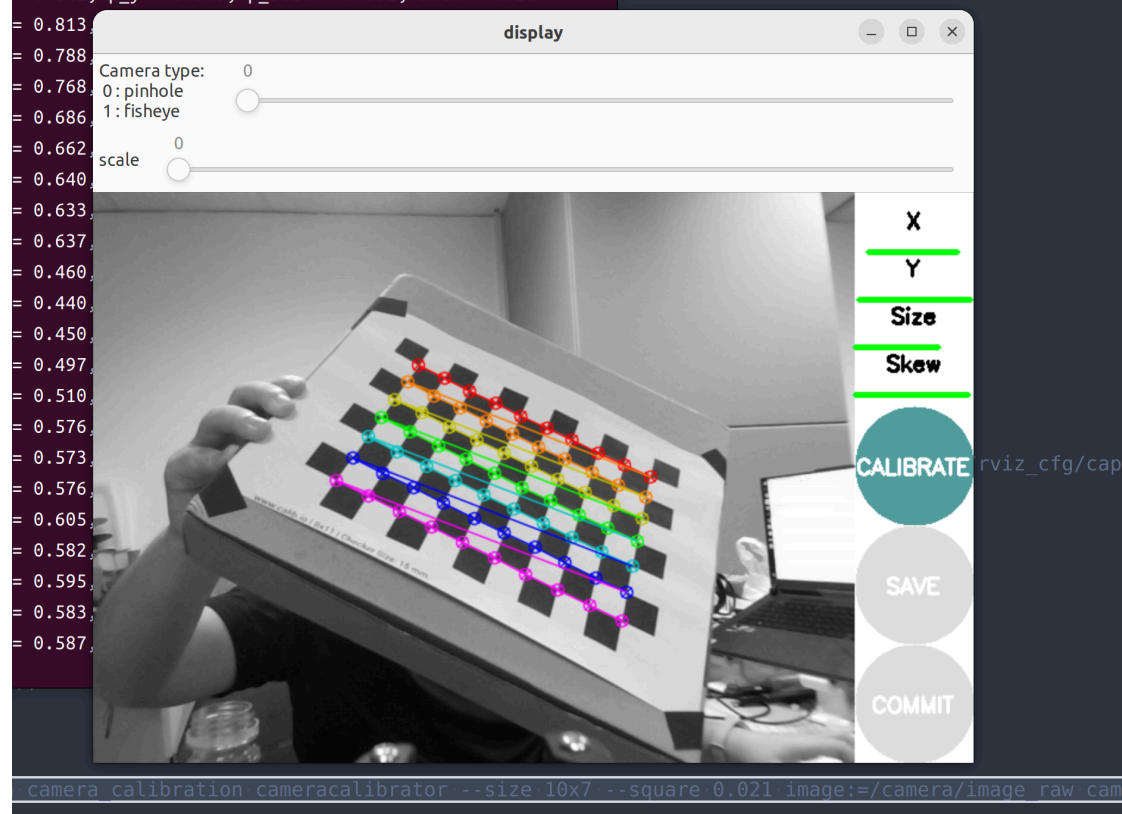

相机标定程序界面，显示了正在标定的棋盘格图案，以及X, Y, Size, Skew等参数条。

3.2 Aruco视觉定位

1. 启动相机

   ros2 launch capture_image capture_image.launch.py

2. 启动aruco识别

   ros2 run capture_image aruco_object_pose_node

启动后可以看到已经识别到二维码，同时终端也会打印识别的位置信息。

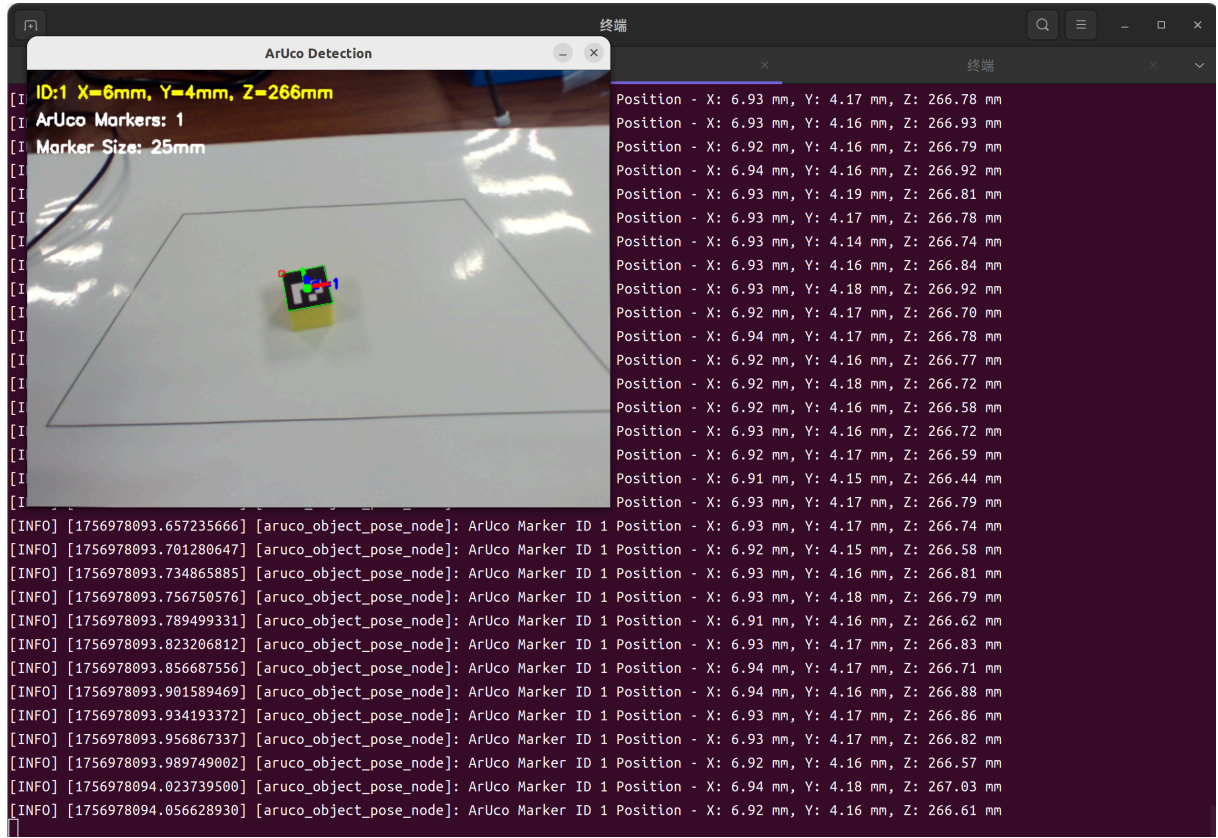

Aruco标记检测程序的截图，左侧是摄像头捕捉到的带有Aruco标记的物体，右侧是终端输出的实时位置信息。

3.3 视觉抓取demo测试

通过2.1, 3.1, 3.2可以实现对机械臂的硬件控制，相机的标定，以及二维码识别的部分，完成以上各个部分的测试后可以进行一个完整抓取。

1. 启动moveit

   ros2 launch A1_moveit_config demo.launch.py

2. 启动arm_control

   python3 arm_controller.py

3. 启动capture_image

   ros2 launch capture_image capture_image.launch.py


4. 启动机械臂action控制

   ros2 run moveit_controller_server moveit_controller_server_node

5. 启动aruco识别

   ros2 run capture_image aruco_object_pose_node

6. 启动抓取demo

   ros2 run moveit_controller_server marm_demo

启动demo程序后，动作步骤如下：

1. 机械臂移动到识别位置，进行aruco定位。

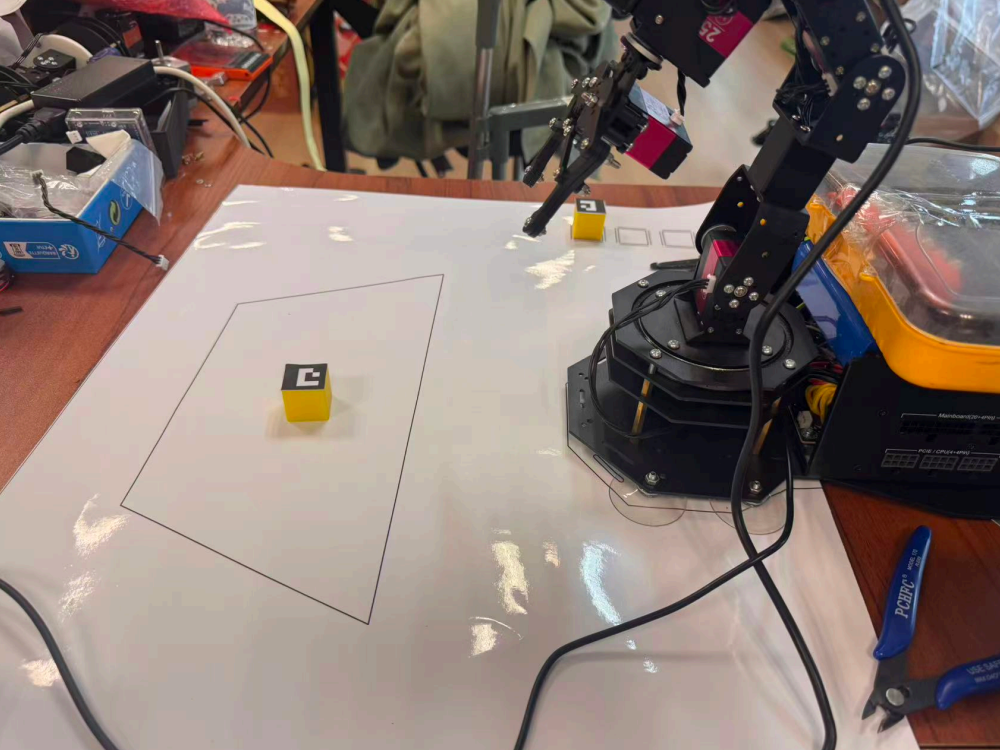

   机械臂悬停在一个带有Aruco标记的黄色方块上方。

2. 机械臂移动到抓取位置，然后抓取物体。

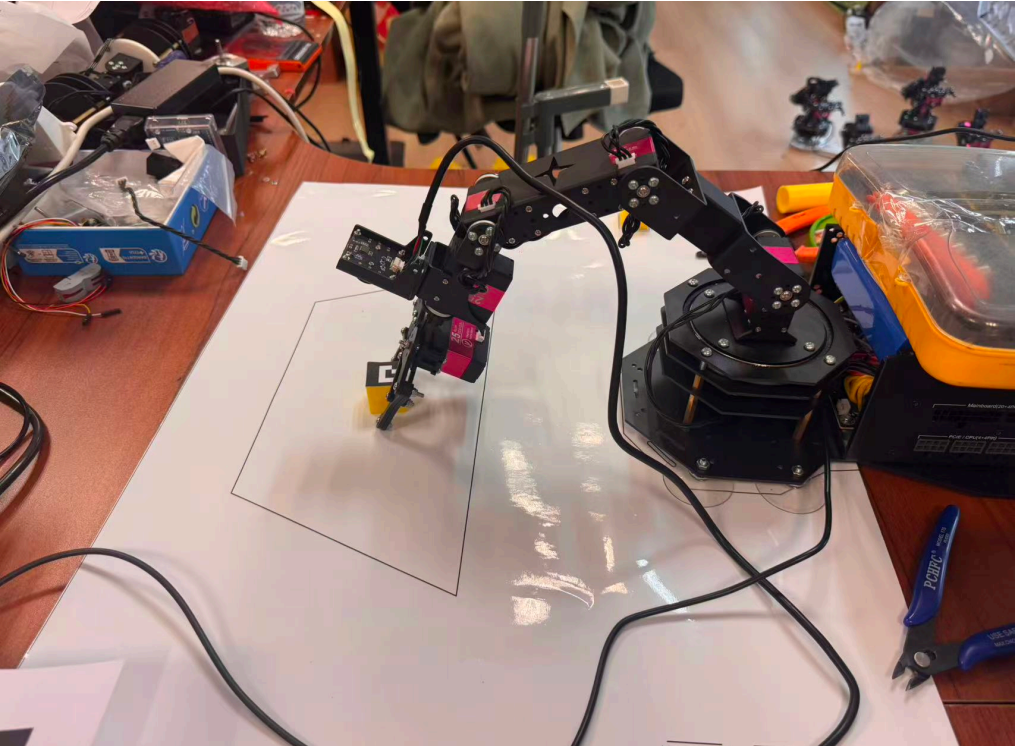

   机械臂的夹爪正在抓取黄色的方块。

3. 机械臂移动到stand位置。

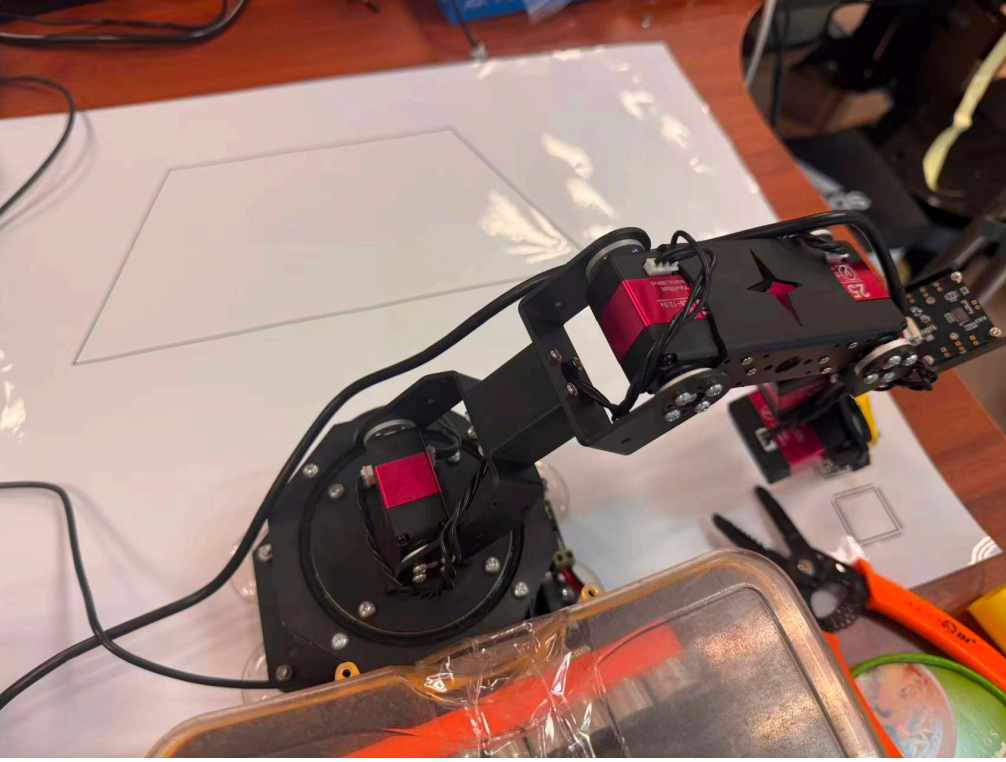

   机械臂抓着方块移动到预设的站立位置。

4. 机械臂将方块移动到put放取位置。

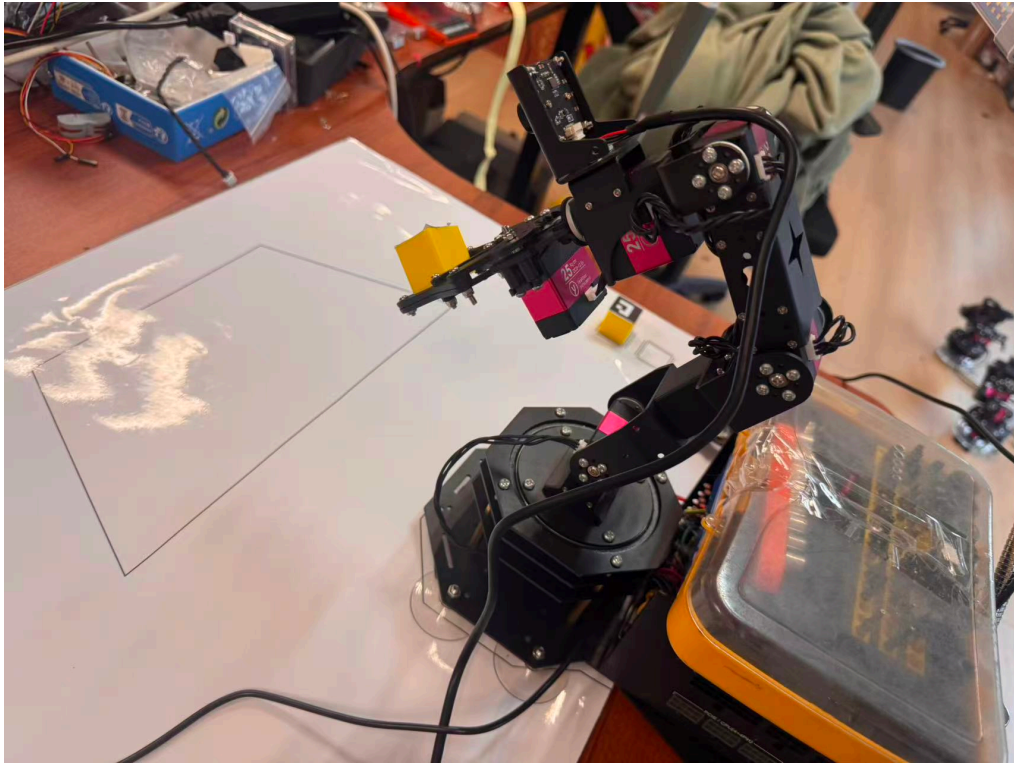

   机械臂将黄色方块放置在目标区域。
