xv6 第二章_操作系统架构

news 2025/10/25 12:59:30

第二章操作系统架构

操作系统必须满足三个要求：多路复用、隔离和交互

多路复用：即使进程数量比硬件处理器多，操作系统也必须确保每个进程都能运行。
隔离：一个进程有故障或者错误，不应该影响到其他进程。
交互：进程之间可以进行刻意的交互；如通过管道实现。

一、抽象系统资源

假如不抽象硬件资源，每个应用程序能够直接使用硬件资源。这种情况好处是每个应用程序能够直接和硬件交互，应用程序自己决定如何使用硬件。
但是如果多个应用程序同时运行，就必须考虑它们对硬件资源的使用顺序和占用情况，如何协调多个应用程序的运行是一件极其麻烦的事情。
一些嵌入式设备或者实时操作系统就是这样组织的。

更好的办法是禁止应用程序直接访问敏感的硬件资源，而是将资源抽象为服务。
应用程序请求这些服务，而服务由操作系统来执行并返回结果。
这样用户程序就不用考虑服务是如何实现的，只需要使用即可；至于多个应用程序如何运行，也是操作系统来协调组织。

Unix进程使用 exec 来构建它们的内存映像，而不是直接与物理内存交互。
操作系统来决定将一个进程放在内存中的哪里。
exec 系统调用依赖操作系统的文件系统，使用户能把可执行程序作为普通文件存储、管理并方便地运行。

Unix进程之间的许多交互形式都是通过文件描述符实现的。
文件描述符不仅抽象了许多细节（例如，管道或文件中的数据存储在哪里），而且还以简化交互的方式进行了定义。

例如，如果流水线中的一个应用程序失败了，内核会为流水线中的下一个进程生成文件结束信号（EOF）。

示例：
cat nofile.txt | grep hello
假如 cat nofile.txt 失败了（文件不存在），cat 程序退出时，它的输出端（即管道的写端）关闭。
当内核检测到这个 pipe 的所有写端都关闭时，会在管道的读端返回 EOF 信号，这样 grep 程序发现没有数据可读，也会结束执行。

二、用户态、核心态和系统调用

应用程序出错不应该影响操作系统或者其他应用程序；操作系统必须保证应用程序不能修改操作系统的数据结构和指令。
这就是操作系统需要做到的隔离。

CPU 为隔离提供硬件支持。
RISC-V 架构的 CPU 有三种执行模式：

机器模式（Machine Mode）
管理模式（Supervisor Mode）
用户模式（User Mode）

想要调用内核函数的应用程序必须切换到内核。
RISC-V 提供一个特殊指令 ecall，将 CPU 从用户模式切换到管理模式，并在内核指定的入口点进入内核。
用户程序调用 ecall，只是向内核请求服务。

三、内核组织

宏内核（Monolithic Kernel）：
所有的系统调用都以管理模式运行；但用户态与内核态之间的切换会带来一定开销。
微内核（Microkernel）：
大部分系统调用在用户态下执行，只有少部分最基础的系统调用在内核态执行。

四、Xv6代码架构

Xv6 源码位于 kernel 目录下，按照模块化的概念划分文件：

文件	描述
bio.c	文件系统的磁盘块缓存
console.c	连接到用户的键盘和屏幕
entry.S	首次启动指令
exec.c	`exec()` 系统调用
file.c	文件描述符支持
fs.c	文件系统
kalloc.c	物理页面分配器
kernelvec.S	处理来自内核的陷入指令以及计时器中断
log.c	文件系统日志记录以及崩溃修复
main.c	在启动过程中控制其他模块初始化
pipe.c	管道
plic.c	RISC-V 中断控制器
printf.c	格式化输出到控制台
proc.c	进程和调度
sleeplock.c	让出 CPU 的锁
spinlock.c	不让出 CPU 的锁
start.c	早期机器模式启动代码
string.c	字符串和字节数组库
swtch.c	线程切换
syscall.c	分发系统调用
sysfile.c	文件相关的系统调用
sysproc.c	进程相关的系统调用
trampoline.S	用于在用户和内核之间切换的汇编代码
trap.c	对陷入指令和中断进行处理并返回的 C 代码
uart.c	串口控制台设备驱动程序
virtio_disk.c	磁盘设备驱动程序
vm.c	管理页表和地址空间

五、进程概述

Xv6（和其他 Unix 操作系统一样）中的隔离单位是一个进程。
内核用来实现进程的机制包括：

用户/管理模式标志
地址空间
线程的时间切片

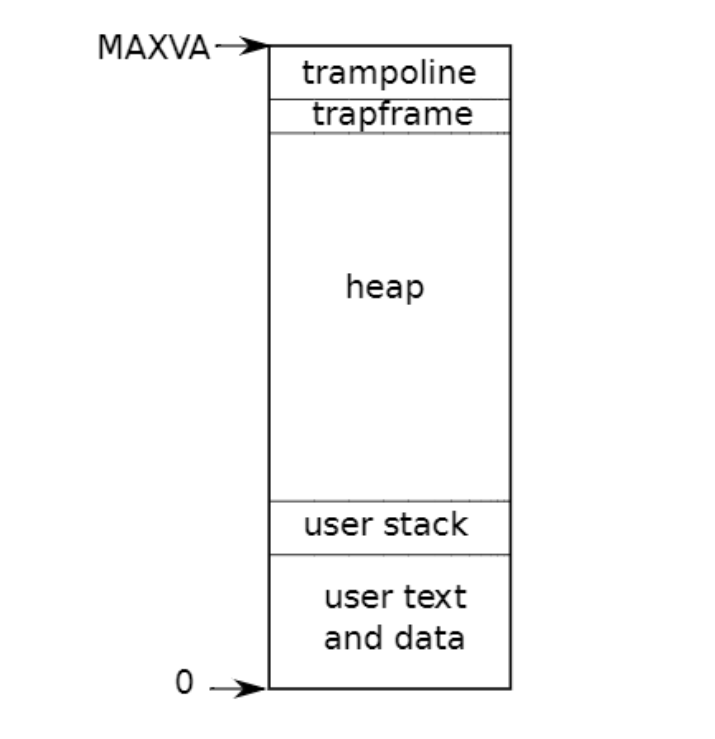

在这里插入图片描述

其中 trampoline 和 trapframe 位于每个进程用户内存空间的顶层，各占一页。
虽然这两页映射在每个进程的虚拟地址空间中，但其内容由内核管理。

Trampoline 页（跳板页）
包含用户态和内核态切换时执行的汇编代码。
每个进程的虚拟地址空间都映射相同的 trampoline 物理页，因此该页是所有进程共享的。
Trapframe 页（陷入帧）
当用户程序陷入内核时，内核需要一个地方保存用户寄存器的值，以便执行完后恢复现场。
每个进程都有自己的 trapframe 结构，但用户程序不能访问该页，只有内核才有读写权限。

为什么 trampoline 和 trapframe 放在进程用户地址空间的顶部？

固定位置方便切换，不需要查表。
每个进程切换时只需切换页表，不需更改映射逻辑。

每个进程都有一个执行线程来执行指令。
用户页表由内核分配并存放在内核控制的物理内存中，用于描述用户虚拟空间的映射关系，但用户程序无法访问或修改它。

六、启动 XV6 和第一个进程（代码）

使用 GDB 调试从 xv6 上电到启动第一个进程的过程。

当 RISC-V 计算机上电时，它会初始化自己并运行一个存储在只读内存中的引导加载程序。
引导加载程序将 xv6 内核加载到内存中，然后在机器模式下从 _entry(kernel/entry.S) 开始运行 xv6。

此时页式硬件处于禁用模式，虚拟地址直接映射到物理地址，即使用的是物理地址。

引导加载程序将内核加载到物理地址 0x80000000
内核从 _entry 开始执行
每个 CPU 都会从 _entry 开始执行
_entry 为每个 CPU 设置栈指针 sp，然后跳转到 start()（kernel/start.c）

start() 函数执行一些仅在机器模式下允许的配置，然后切换到管理模式，并跳转到 main() 函数（kernel/start.c）执行。
在 start() 中，会：

禁用虚拟地址转换（将页表寄存器 satp 设置为 0）
将所有中断和异常委托给管理模式

main() 函数对内核进行初始化，并初始化第一个用户进程 init。
然后 initcode.S 通过 exec 执行 init 进程（user/init.c），
init 进程会 fork 出 shell 进程，此时 shell 就运行起来了，
后续的用户进程都由 shell 来 fork。

进程树如下：

└─ [kernel]  ← 内核启动（main函数）└─ initcode (user/initcode.S)└─ init (user/init.c)└─ sh (user/sh.c)├─ cat (user/cat.c)├─ echo (user/echo.c)├─ ls (user/ls.c)├─ grep (user/grep.c)├─ kill (user/kill.c)├─ rm (user/rm.c)├─ sleep (user/sleep.c)└─ ...（用户运行的其他命令）
