灵巧手——faive_gym

news 2025/10/25 12:04:28

Getting the Ball Rolling: Learning a Dexterous Policy for a Biomimetic Tendon-Driven Hand with Rolling Contact Joints

论文
- 一、研究背景与动机
- 二、Faive Hand 硬件设计
- 三、仿真与训练框架
- 四、实验结果
- 五、局限性与未来工作
- 六、总结
代码
- 安装
Training the policy
Relevant repositories
Software structure of IsaacGymEnvs
isaac-gym 和 IsaacGymEnvs
- 1. Isaac Gym
- 2. IsaacGymEnvs
- 关键对比
- 选择建议
- 协同使用
- 总结

for a Biomimetic Tendon-Driven Hand with Rolling Contact Joints)

project
github
paper(2024)

论文

这篇题为《Getting the Ball Rolling: Learning a Dexterous Policy for a Biomimetic Tendon-Driven Hand with Rolling Contact Joints》的论文，由苏黎世联邦理工学院（ETH Zurich）等机构的研究者合作完成，主要介绍了一种名为“Faive Hand”的仿生灵巧手机器人平台，并展示了如何通过强化学习（RL）训练控制策略，实现零样本（zero-shot）从仿真到实物的技能迁移。以下是主要内容总结：

一、研究背景与动机

目标：开发能够执行人类水平灵巧操作任务的通用机器人手平台。
现状：传统模型控制方法难以处理多指协调和复杂接触状态，而基于强化学习的方法（如OpenAI的Shadow Hand实验）虽取得突破，但训练成本高、硬件平台昂贵（如Shadow Hand售价约11万英镑），限制了研究的普及。
本文贡献：提出低成本、易制造的Faive Hand，结合GPU并行仿真（IsaacGym）训练控制策略，实现实物上的灵巧操作任务（如球体旋转）。

二、Faive Hand 硬件设计

仿生结构：采用肌腱驱动和滚动接触关节（rolling contact joints），模拟人类手指的解剖结构（如DIP、PIP、MCP关节）。
- 关节由两个弧形接触面和交叉韧带构成（类似“Jacob’s ladder”玩具），具有抗冲击、低摩擦、大运动范围等优点。
- 所有关节（除拇指CMC关节外）均采用滚动接触设计，通过3D打印制造，总重仅1.1kg，却能承受10kg负载（见图3）。
驱动与传感：
- 使用16个Dynamixel伺服电机控制肌腱，远端关节（DIP/PIP）通过耦合肌腱联动，近端关节（MCP）采用拮抗驱动。
- 关键挑战：滚动关节无固定旋转轴，无法直接使用编码器。通过几何模型计算肌腱长度与关节角度的映射函数 l=f(q)，并采用扩展卡尔曼滤波（EKF）从电机角度估计关节状态。

三、仿真与训练框架

仿真建模：在IsaacGym中构建Faive Hand模型，将滚动关节模拟为两个虚拟铰链关节的耦合运动（通过MuJoCo的肌腱约束实现）。
训练流程：
- 并行仿真：在单块NVIDIA A10G GPU上并行运行4096个环境，训练时间约1小时。
- 算法：使用PPO（近端策略优化）和A2C（优势演员-评论家）框架，演员与评论家网络采用不对称观测（演员仅使用本体感知数据，评论家使用特权信息）。
- 任务设定：训练策略使手部旋转球体，目标为绕y轴达到特定角速度（-3至-1 rad/s或反向）。
观测与动作空间：
- 演员观测：仅包含关节位置历史（隐式包含速度），无需物体位姿信息，降低sim2real难度。
- 动作：输出关节角度的增量指令，通过低层控制器转换为电机指令。
域随机化（DR）：对物理参数（如肌腱刚度、摩擦、物体质量等）进行随机化，提升策略的鲁棒性。

四、实验结果

仿真训练：策略在10分钟内快速提升性能，30分钟后趋于稳定（见图5）。无DR的策略在仿真中表现更优，但有DR的策略在实物转移中更鲁棒。
实物验证：
- 策略选择：不同随机种子的策略性能差异显著，需筛选最佳策略。
- 改进措施：将关节观测值缩放0.5以补偿肌腱形变带来的估计误差。
- 性能评估：通过内置IMU的球体测量旋转角速度，结果显示：
  - 无DR的策略在实物上仅能轻微晃动球体；
  - 有DR的策略能稳定实现目标旋转速度（见图6），反向旋转任务同样成功。

五、局限性与未来工作

当前局限：
- 仅能实现单轴球体旋转，更复杂的任务（如立方体重定向）因关节传感精度不足、sim2real差距而失败。
- 手指缺乏外展/内收关节，限制多轴旋转能力。
未来方向：
- 增加关节传感器（如角度编码器）提升状态估计精度；
- 改进系统辨识以缩小仿真与实物差距；
- 扩展任务类型与硬件功能。

六、总结

本研究通过仿生硬件设计（Faive Hand）、滚动关节的仿真建模、以及高效的RL训练框架，实现了灵巧操作任务的零样本实物迁移，为低成本、高性能的仿人手机器人研究提供了可行路径。

代码

安装

Training the policy

import subprocess
# the command that will be kept the same for all runs
base_command = "python train.py task=FaiveHandP0_sphere wandb_activate=True wandb_entity=your_entity_name wandb_project=your_project_name capture_video=True force_render=False"
# create a for loop iterating through each condition you want to compare
# for example, try comparing relative control and absolute control
for rel_ctrl in [True, False]:# some name to distinguish runs in W&Bwandb_name = f"relctrl_{rel_ctrl}"command = f"{base_command} task.env.use_relative_control={rel_ctrl} wandb_name={wandb_name}"	print(command)subprocess.run(command, shell=True)# get the saved policy with the latest timestamplatest_file = subprocess.check_output(["ls", "-t", "runs/FaiveHand/nn/"]).decode("utf-8").split('\n')[0]# save the final trained weights so that it can be tested latersubprocess.run(f"cp runs/FaiveHand/nn/{latest_file} {wandb_name}.pth", shell=True)

Relevant repositories

faive_gym_oss
RL environment for Faive Hand
faive-integration
- Closed source SRL repo for low level control of the hand
- Low-level controller for the hand
  - Dynamixel servo controller
  - Joint-level controller
  - etc
- Simple controller for the hand
  - Teleoperation with Leap Motion
  - GUI for joint angle control
  - etc
- MuJoCo model
isaac-gym
- GPU-based physics simulation environment
- Closed-source, must register to download the library (or download here isaacgym.zip )
- Just for simulation, does NOT do reinforcement learning
- The documentation is not online, but included in the downloaded files in docs/index.html
- If there are issues, searching / asking in forum may be helpful: Latest Isaac Gym topics - NVIDIA Developer Forums
IsaacGymEnvs
- RL environments for Isaac Gym, depends on isaac-gym being installed
- The RL algorithm itself depends on rl_games
- If there are issues, searching / asking in Issues may be helpful: Issues · NVIDIA-Omniverse/IsaacGymEnvs · GitHub
rl_games
- “High performance RL library”
- IsaacGymEnvs uses this for the RL algorithm (uses PPO), is pip installed during IsaacGymEnv installation
- Quite messy to read through- at SRL we made a pared down version of it that still works for the base FaiveHandP0 example- https://github.com/srl-ethz/srl_games/
- Has fun little comments like #TODO: Refactor this ugliest code of they year

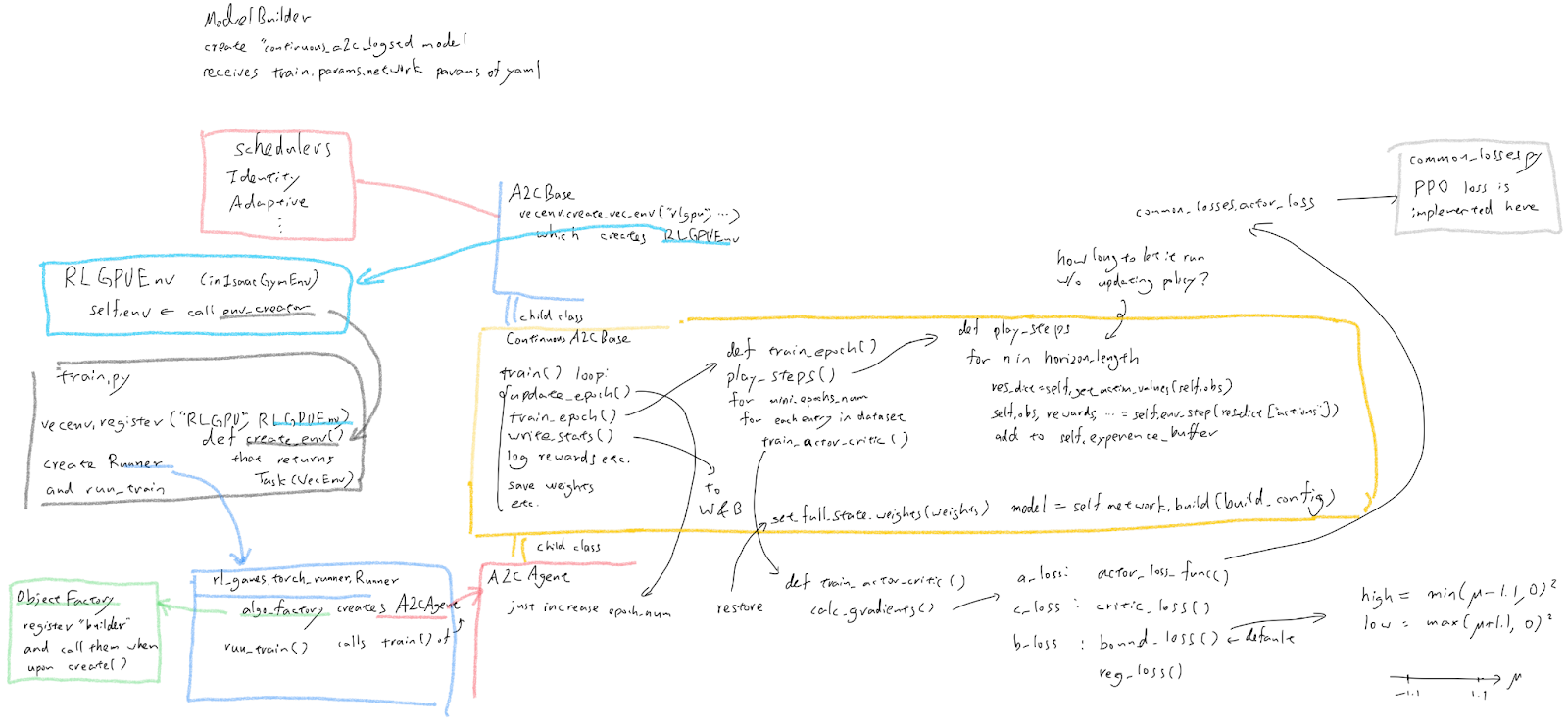

Software structure of IsaacGymEnvs

请添加图片描述

isaac-gym 和 IsaacGymEnvs

Isaac Gym 和 IsaacGymEnvs 是 NVIDIA 提供的两个相关但不同的工具，用于机器人强化学习（RL）和物理仿真。以下是它们的对比分析：

1. Isaac Gym

定位
- 核心功能：基于 GPU 的高性能物理仿真引擎，专为并行 RL 训练优化。
- 底层技术：基于 PhysX，支持大规模并行仿真（数千环境同步运行）。
- 主要用户：需要自定义环境或底层控制的研究者/开发者。
特点
- 低层级 API：
  - 直接控制仿真参数（刚体、关节、传感器等）。
  - 需手动实现 RL 环境逻辑（如观测、奖励、重置）。
- 高性能：
  - 支持在单 GPU 上运行数万环境实例。
  - 仿真速度远超传统 CPU 仿真器（如 PyBullet、MuJoCo）。
- 灵活性：
  - 可自由定义机器人、物体和任务。
  - 支持自定义观测空间和奖励函数。
典型用例
- 开发全新的机器人任务（如自定义抓取、行走）。
- 需要极致性能的大规模并行训练。
- 研究底层物理交互（如接触力学、摩擦模型）。

2. IsaacGymEnvs

定位
- 核心功能：基于 Isaac Gym 的预构建 RL 环境库，开箱即用。
- 设计目标：简化 RL 训练流程，提供标准化基准任务。
- 主要用户：希望快速实验 RL 算法的研究者。
特点
- 高层级 API：
  - 封装了常见任务（如四足行走、机械臂操作）。
  - 提供标准化的观测空间、动作空间和奖励函数。
- 集成工具：
  - 内置 PPO 等算法实现（通过 RSLRL 库）。
  - 支持自动域随机化（ADR）和课程学习。
- 易用性：
  - 无需手动实现物理仿真逻辑。
  - 配置文件驱动（YAML），参数可灵活调整。
典型用例
- 快速测试 RL 算法在机器人任务上的性能。
复现论文结果（如 DeXtreme 灵巧操作实验）。
教学或原型开发。

关键对比

维度	Isaac Gym	IsaacGymEnvs

抽象层级	底层（物理引擎接口）	高层（预构建 RL 环境）
使用难度	高（需编码实现环境逻辑）	低（配置 YAML 文件即可运行）
灵活性	极高（完全自定义）	中等（限于预定义任务）
性能	极致优化（原生 GPU 并行）	同 Isaac Gym，但额外有环境封装开销
适用场景	研究新任务/机器人	算法对比、基准测试
是否依赖第三方 RL 库	否（可搭配任何 RL 库）	内置 RSLRL（基于 PyTorch）
