什么是电子负载？爱科赛博电子负载应用探讨

在电源或电池测试过程中，负载模拟是绕不开的问题。简单来说，负载就是消耗电能的设备，主要分为电阻型、电感型、电容型等。

但实际应用场景要复杂得多：负载可能需要维持恒流、恒阻或恒压状态；也可能处于动态变化、峰值突变甚至短路的工况。传统电阻负载参数固定、灵活性差，更换测试场景时需要手动调整，既耗时又费力。

电子负载则不同，它通过MOSFET等主动元件“吸收”电流，能够模拟各类真实负载条件，还支持编程控制与数据实时读取，这让测试过程更精准、更高效。

为何电子负载是电源测试的 “必需品”？

关键原因在于，实际工况下的负载并非固定不变。以电动车电池放电时的电流波动、服务器电源遭遇峰值负载为例，这些动态变化是传统负载无法模拟的，一旦进入实际数据测试环节，传统方法的缺陷便会暴露无遗。

电子负载借助反馈电路实现主动调节，能够精确复现上述复杂场景，帮助测试人员捕捉电源的瞬态响应、效率曲线及保护机制等关键数据。这带来的直接好处是：测试周期缩短，产品设计迭代速度加快，出厂故障风险降低。尤其在电池储能、新能源汽车及电力电子等领域，若没有电子负载，电源性能验证将只能依赖经验推测，大幅增加产品研发与生产的风险。

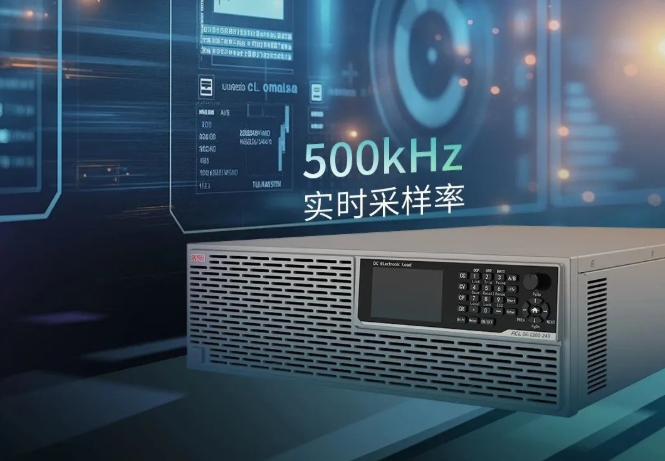

爱科赛博直流电子负载

爱科赛博直流电子负载具备快速动态响应与稳定可靠的负载模拟能力，可满足电源及电池产品严苛的测试需求。

功率与空间优势：单模组高度仅3U（13.3厘米），功率却可达 6kW，大幅节省安装空间，适用于电动车电池包或大功率电源测试。单机功率从2kW起步，可扩展至600kW —— 通过数字并联系统最多可串联100台设备，在保证性能不打折扣的同时，还具备负载均衡和冗余备份功能，适用于数据中心电源集群等场景，运行稳定可靠。

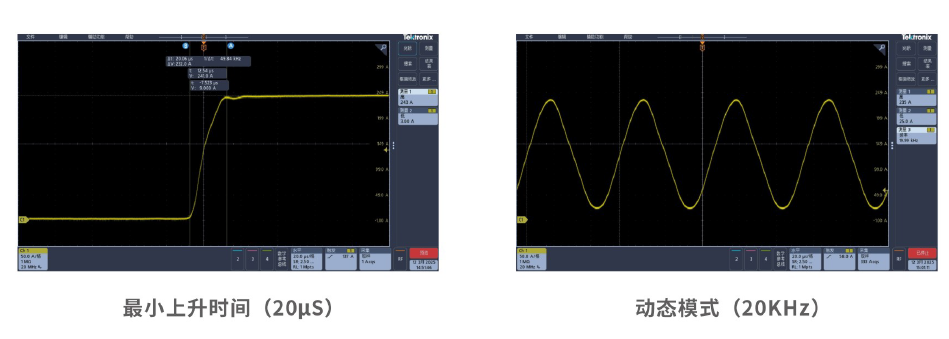

高精度与快速响应：精度方面，它采用独立测量系统，电压精度达 0.025%+0.025% F.S.，电流精度达0.05%+0.05% F.S.，采样率为 500kHz。动态响应速度快，上升时间仅20μS，控制频率达 20kHz，支持通过模拟量输入直接控制电流。

宽范围兼容与强适应性：电压覆盖范围广，包含0-150V、0-600V 及0-1200V等档位，可自动切换，兼容48V低压电池、800V高压新能源汽车平台及光伏系统等不同场景。单机最大电流达 2400A，可短时承受2倍过功率（如12kW模组短时可拉载 24kW），适合测试启动浪涌或电源保护响应。

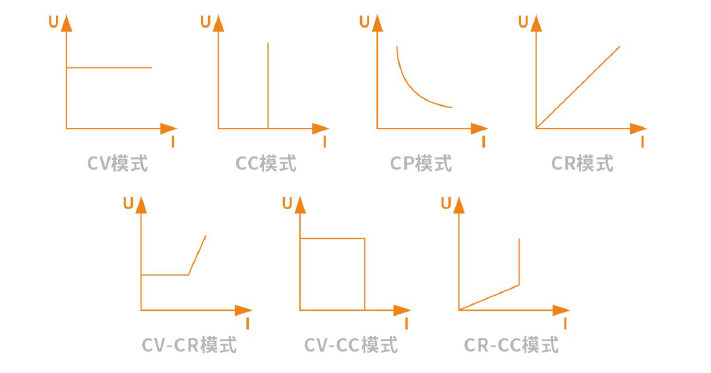

▶ 覆盖多种工作模式，满足不同测试需求：

• 基础模式：涵盖CC（恒流）、CV（恒压）、CP（恒功率）、CR（恒阻）等常规模式。

• 混合与专项模式：支持CV-CC（模拟电池充电曲线）、CR-CC（LED 驱动限流）、CV-CR 混合模式。

• 动态与扩展功能：动态模式频率达30kHz，配备扫描功能，可自动遍历负载参数，适用于新能源汽车电机控制器或UPS瞬态测试；内置函数发生器，支持正弦波、矩形波、三角波，可选配锯齿波，轻松模拟复杂波形；序列测试功能可预编程多步测试流程，如在放电测试中记录容量与效率，在OCP/OPP测试中检测过流、过功率保护，通过一键短路模拟复现故障，在维修诊断或产线 ATE 系统中，能帮助快速定位问题。

▶ 完善的保护与便捷的集成

保护功能全面，包括OPP（过功率）、OVP（过压）、OCP（过流）、OTP（过温）、风扇故障、反接报警及传感器故障保护等。通讯接口丰富，标配LAN、RS232、CAN_FD，可选配GPIB，便于集成到FCT/EOL系统。

此外，CV环路支持多档位可调，可匹配不同类型电源；可选配MPPT（最大功率追踪）功能，直接用于光伏负载模拟；模组支持主 / 从并联，实现功率动态分配，扩展方式灵活如搭积木。

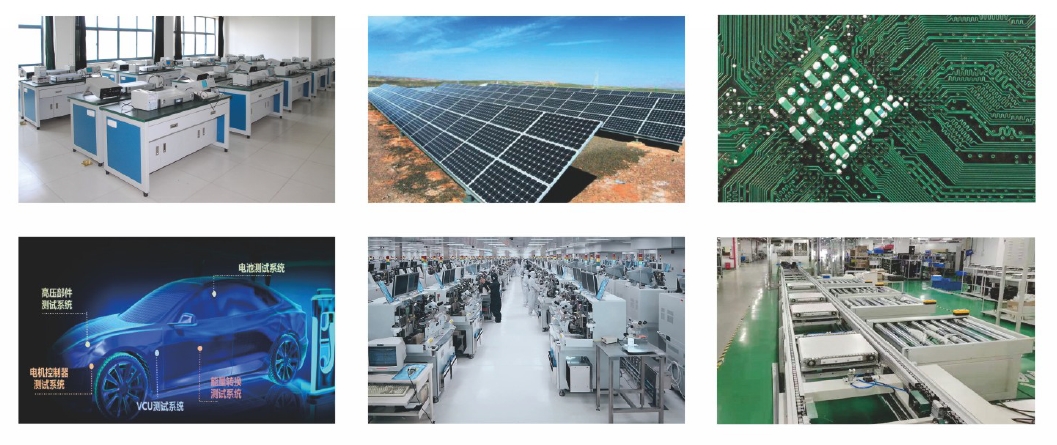

▶ 应用场景

电池储能领域：在户外储能或实验室验证场景中，可通过放电模式进行循环测试，直接输出测试报告。

新能源汽车领域：适用于直流充电桩、V2X、OBC/BOBC等设备的负载模拟，通过动态模式捕捉响应数据，避免后期路测出现问题。

电力电子领域：可用于UPS、家电及元器件的特性测试，通过CR 模式模拟电阻负载，通过CR-CC模式检测限流性能。

生产与维修环节：在生产质量控制中，可集成到ATE系统实现高速量测，提升出货检验的效率与准确性；维修时，通过全模式验证快速复现故障，定位问题便捷高效；同时也可用于产线标定与出厂检测，实现一机多用。
