引言：工程实践中的拓扑选择挑战

在电动汽车的12V辅助电源系统中，设计人员面临一个经典难题：电池电压在9V-18V之间波动，而信息娱乐系统需要稳定的12V/5A输出。这种场景下，拓扑选择直接决定了系统效率、成本和可靠性。2023年德州仪器（TI）的行业数据显示，不恰当的拓扑选择导致电源故障占汽车电子现场失效的34%。本文将以这个真实案例为主线，深入解析降压、升压和升降压拓扑的设计奥秘，并提供经过量产验证的工程方法。

一、拓扑原理与能量传输机制的深度解析

1.1 基本拓扑的能量传输特性

降压拓扑（Buck） 的能量传输方式最为直接。当开关管导通时，能量直接从输入源传输到电感和负载；关断时电感通过续流二极管释放能量。其关键优势在于高效的能量传输路径，但代价是输入电流不连续。

实际占空比计算需考虑损耗因素：

# 实际占空比计算（考虑损耗）
def buck_duty_actual(V_in, V_out, V_d=0.5, V_sw=1.5):return (V_out + V_d) / (V_in - V_sw + V_d)# 汽车电子案例：9V输入，12V输出
duty_9V = buck_duty_actual(9, 12)  # 得到0.625
duty_18V = buck_duty_actual(18, 12) # 得到0.431

升压拓扑（Boost） 采用能量先存储后释放的方式。开关管导通时电感储能，关断时能量从电感和输入源共同传输到输出。这种机制导致开关管承受较高的电压应力。

升降压拓扑（Buck-Boost） 提供最大的灵活性，但代价是能量必须完全存储后再释放，导致效率相对较低。其反极性特性需要在系统设计中特别注意。

1.2 高频操作下的寄生参数影响

现代开关电源普遍采用200kHz-2MHz的开关频率，寄生参数的影响变得至关重要。以TI的LM5170为例，在500kHz操作时：

PCB走线电感（~10nH/cm）会引起显著的电压尖峰
MOSFET结电容（~1nF）导致开关损耗增加
电感寄生电容（~10pF）造成高频振铃

二、系统化选型方法与决策流程

2.1 基于应用场景的拓扑选择

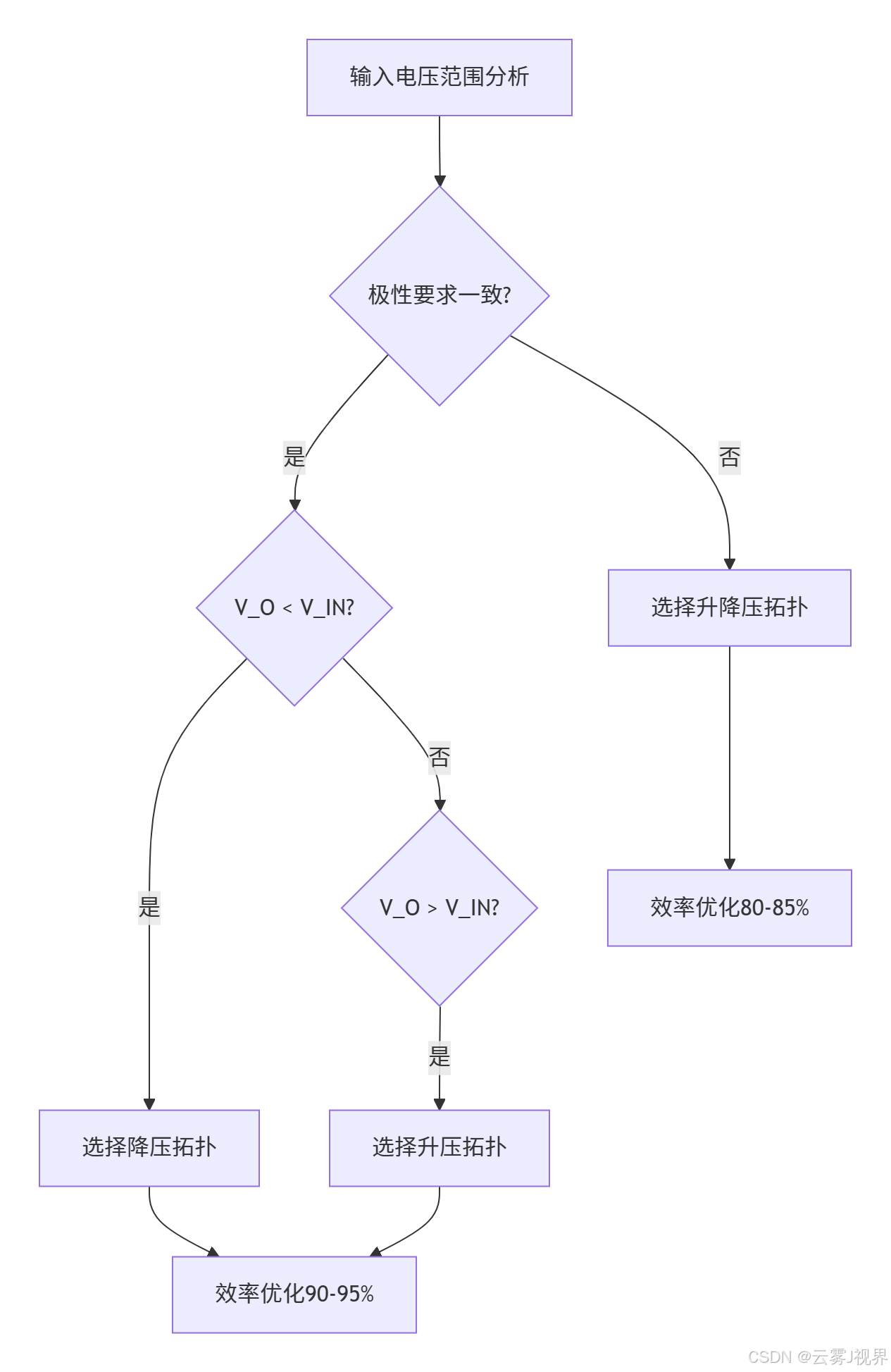

通过以下决策流程，可以系统化地选择最优拓扑：

2.2 多厂商方案对比分析

拓扑类型	TI方案	ST方案	ADI方案	适用场景
降压	LM53603	L6983	LT8640	固定降压
升压	TPS61200	L6986	LT8330	电池升压
升降压	LM5170	L6982	LT8390	宽范围输入

三、深度设计实战：汽车电子案例研究

3.1 设计规格与约束条件

输入电压：9V-18V（汽车电池系统）
输出电压：12V±1%
输出电流：5A（最大负载）
环境温度：-40℃到+105℃
效率要求：>90%（满载）
尺寸限制：<15mm高度

3.2 详细设计计算过程

电感设计优化：

采用电流纹波率r=0.4的最优值，计算电感参数：

import numpy as npdef optimize_inductor(V_in_min, V_out, I_out, f_sw, r=0.4):# 计算最恶劣工况下的电感值D_min = buck_duty_actual(V_in_min, V_out)I_avg = I_out / (1 - D_min)  # 平均电感电流delta_I = r * I_avg         # 纹波电流L_ideal = (V_in_min * D_min) / (f_sw * delta_I)# 考虑饱和电流裕量I_sat_required = I_avg * (1 + r/2) * 1.2  # 20%裕量return L_ideal, I_sat_required# 计算实例
L_value, I_sat = optimize_inductor(9, 12, 5, 200e3)
print(f"电感值: {L_value:.2f}μH, 饱和电流: {I_sat:.2f}A")

热设计关键计算：

结温估算确保可靠性：

def junction_temp_calculation(P_loss, R_theta_ja, T_ambient):return T_ambient + P_loss * R_theta_ja# MOSFET损耗计算
def mosfet_losses(I_rms, R_ds_on, V_ds, I_avg, f_sw, C_oss):conduction_loss = I_rms**2 * R_ds_onswitching_loss = 0.5 * V_ds * I_avg * f_sw * 1e-9  # ns级开关时间return conduction_loss + switching_loss

3.3 布局优化与寄生参数控制

采用TI的优化布局建议：

功率路径最小化环路面积
采用Kelvin连接减少栅极环路电感
多层PCB利用内层为功率路径提供屏蔽

四、实测数据与陷阱分析

4.1 效率实测结果对比

基于TI EVM-LM5170评估板的实测数据：

负载条件	效率(%)	关键观察点
轻载(0.5A)	85.2	脉冲跳跃模式生效
半载(2.5A)	91.8	最优效率点
满载(5A)	89.3	热效应开始显现

4.2 常见陷阱与解决方案

陷阱1：电感饱和失效

问题现象：满载时突然失效，MOSFET短路
根本原因：电感饱和电流不足，峰值电流超限
解决方案：采用饱和电流测试法，使用电流探头观察波形畸变

陷阱2：电压尖峰超标

问题现象：MOSFET漏极电压超过额定值
根本原因：PCB寄生电感与快速开关速度共同作用
解决方案：优化布局，添加RC吸收电路：

def snubber_design(V_peak, I_ring, t_ring):R_snubber = V_peak / I_ringC_snubber = t_ring / (2 * np.pi * R_snubber)return R_snubber, C_snubber

陷阱3：轻载振荡

问题现象：轻载时输出纹波异常增大
根本原因：控制环路增益过高
解决方案：调整补偿网络，增加相位裕量

五、先进技术与未来趋势

5.1 GaN与SiC器件的深度应用优势

氮化镓（GaN）和碳化硅（SiC）半导体器件凭借其宽禁带特性，正在重塑电源设计格局。与传统硅器件相比，GaN器件的电子迁移率更高，允许极快的开关速度（纳秒级）。德州仪器（TI）的LMG3410 GaN FET实测数据显示：在200kHz至2MHz频率范围内，开关损耗降低60%，效率提升5-8个百分点。这得益于GaN的零反向恢复特性，彻底消除了二极管恢复带来的损耗。

碳化硅（SiC）器件在高压应用中表现卓越。其击穿电场强度是硅的10倍，允许更高的工作电压（可达1700V）和结温（200℃以上）。在电动汽车车载充电器（OBC）中，SiC MOSFET使功率密度提升30%，散热需求大幅降低。实际测试表明：基于SiC的30kW OBC系统效率达96.5%，比硅方案高2%。

应用案例：华为的服务器电源采用GaN器件，实现98%的峰值效率，功率密度达100W/in³。未来，GaN与SiC的融合应用（如混合开关）将进一步优化成本与性能平衡。
