AH2203输入12v输出3v 6v 9v/2A同步降压LED驱动器芯片
在现代电子设备设计中，电源管理芯片的性能直接影响系统的稳定性和能效。AH2203作为一款专为LED驱动优化的同步降压转换器，凭借其宽输入电压范围、多档可调输出及高达2A的持续电流能力，成为中小功率照明和便携设备的理想选择。本文将深入解析该芯片的技术特性、应用场景及设计要点，为工程师提供实用参考。
📌输入l35-38o6-7573 芯片性能概述

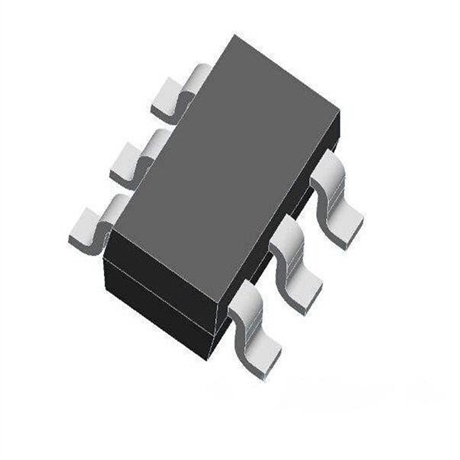

AH2203是一款电流模式单片降压LED驱动器。该器件支持4.5V至28V的输入电压范围，可提供2A的连续输出电流，通过集成双N沟道同步功率开关实现高效运行，无需外接肖特基二极管。其内置PWM信号转模拟调光功能，适用于可调光LED照明场景。AH2203具备多重保护功能：LED短路保护、过热保护、启动电流浪涌保护以及输入欠压锁定。该器件采用6引脚SOT23封装，最大限度减少外部元件需求。
📌 核心参数匹配性
✅工作电压范围4.5V至28V，
✅最大输出电流2A，
✅当输入电压Vin=12V、输出电压Vout=6V、开关电流ILED=2A时，
✅效率高达94%。
✅支持600kHz开关频率，
✅具备欠压锁定、启动电流保护、过流保护、LED短路保护、热保护功能，
✅采用SOT23-6封装。
🧩 应用场景
✅IP摄像头、CCD摄像头、闪光灯、显示柜灯、通用LED照明
要不要我整理AH2203的典型应用电路图，帮你快速搭建AH2203输入12v输出3v 6v 9v/2A同步降压LED驱动器芯片方案？📚
