三极管MOS管

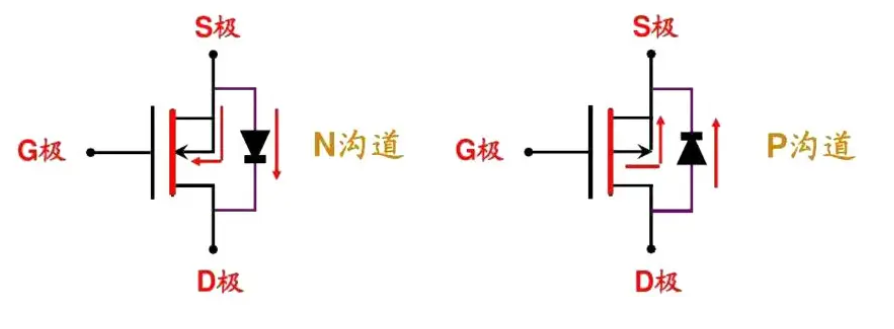

MOS管有 三个引脚名称：G：gate 栅极；S：source 源极；D：drain 漏极
按材料分类，可以分为分为耗尽型和增强型：
增强型管：栅极-源极电压 Vgs 为零时漏极电流也为零；
耗尽型管：栅极-源极电压 Vgs 为零时漏极电流不为零。

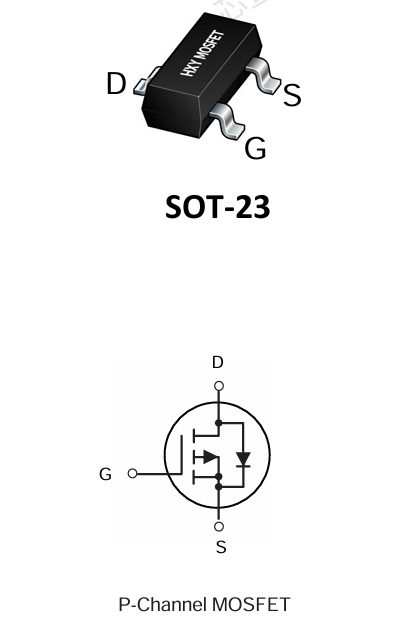

PMOS
PMOS晶体管的导通条件可以概括为一句话：
栅极（G）相对于源极（S）的电压 VGSVGS 必须小于（更负于）其阈值电压 VthVth。

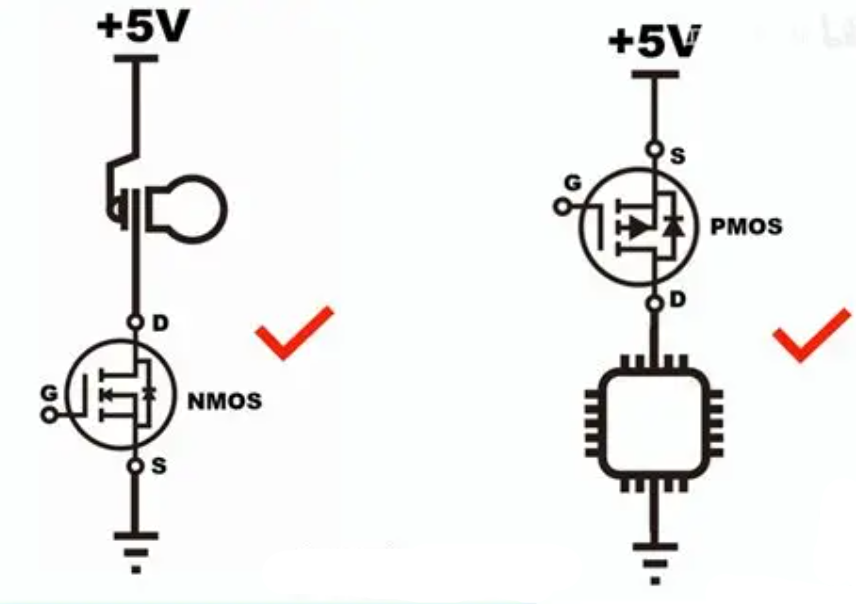

NMOS：工作在正电源下。导通需要 VGS>VthVGS>Vth（Vth>0Vth>0），即栅极电压高于源极电压一个阈值。
PMOS：工作在负电源或相对于源极的低电压下。导通需要 VGS<VthVGS<Vth（Vth<0Vth<0），即栅极电压低于源极电压一个阈值。
NMOS
vgsth:打开nmos所需要的电压
Rdson:mos管被完全打开时的DS电阻称为Rdson
Cgs:G和S之间的寄生电容
NMOS（N 沟道 MOSFET）的导通条件取决于栅极与源极之间的电压，通常指增强型 NMOS（最常用的类型）是 “高电平导通”。
NMOS:AO3400
PMOS:AO3401
LDO
小封装:SPX3819M5
ME6206A25M3G
或门
SN74LVC1G32DBVR
应用:按键控制电源开关 实现单片机自锁

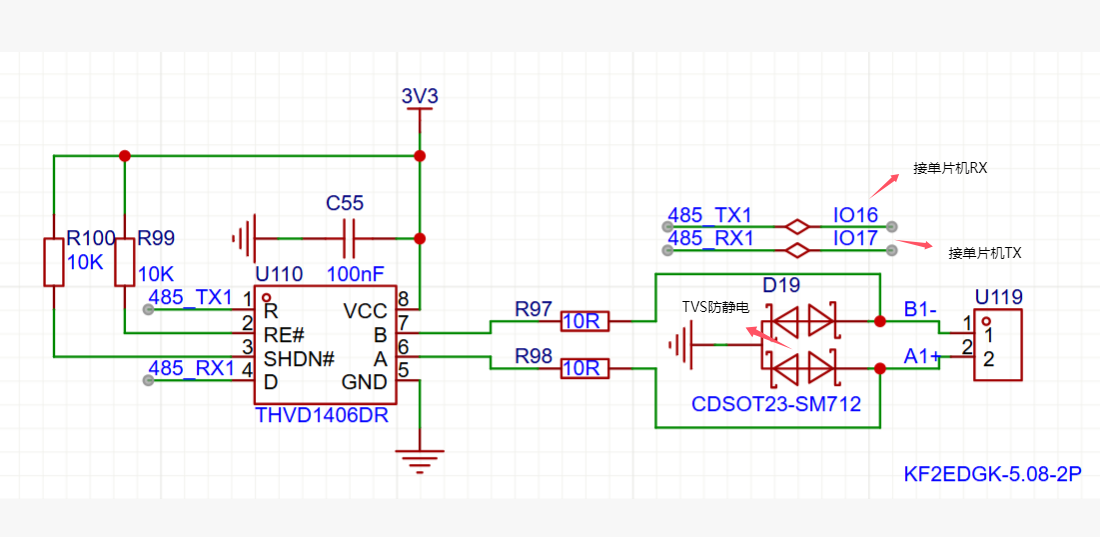

485自动收发

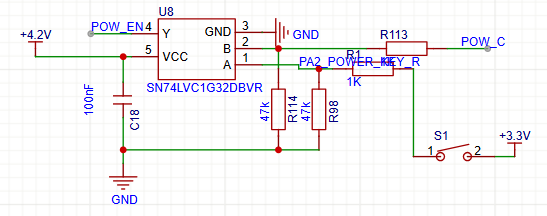

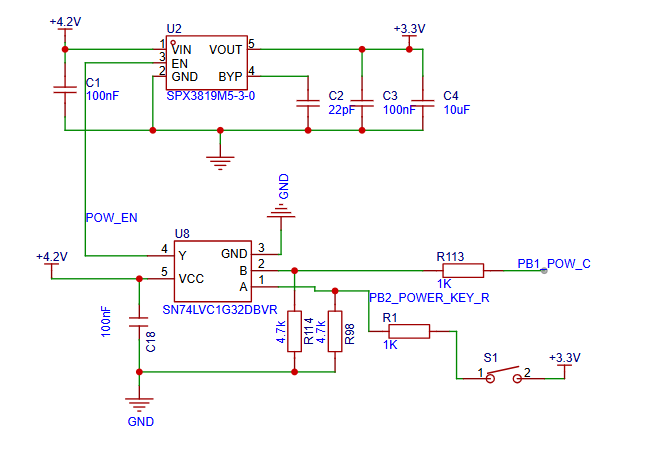

按键控制单片机电源通断
这个电路实现功能通过按键S1来控制单片机供电,按下后开始供电 当再次按下断开供电
SN74LVC1G32DBVR为"或门"
SPX3819M5-3 为3.3V的LDO,可视为降压模块,SPX3819M5的引脚EN为控制降压模块是否工作
单片机3.3V供电
PB1_POW_C接在单片机的PB1引脚 配置为推挽输出
PB2_POWER_KEY_R 接在单片机的PB2引脚 配置为浮空输入

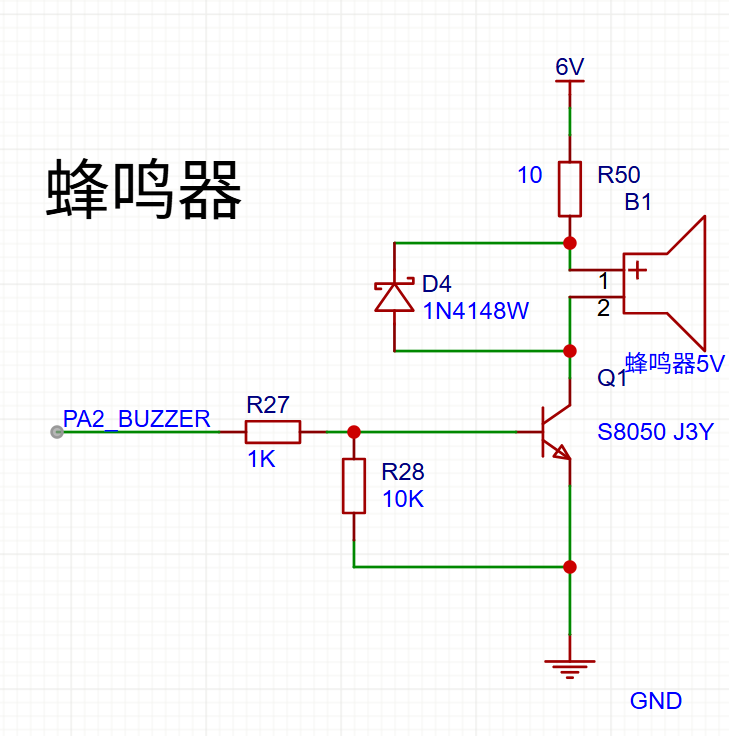

蜂鸣器

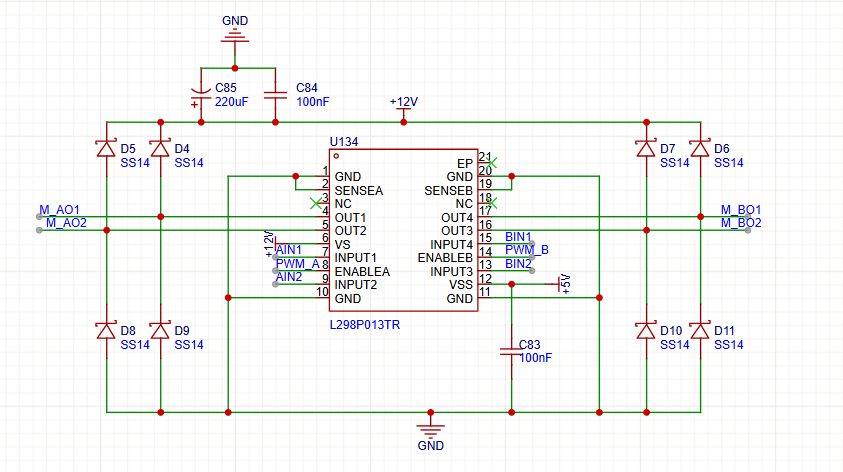

L298P
二极管
普通硅二极管正向压降约为0.6V~0.7V，而肖特基二极管通常只有0.2V~0.4V。
在防反接保护电路场合基本都是使用的肖特基二极管，比如：SS34，SS12，B5819W 等。

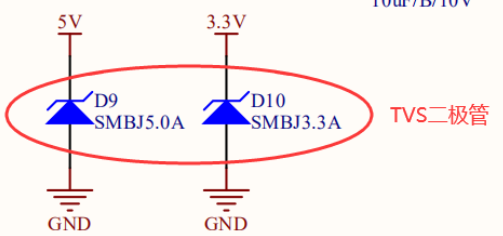

在单片机系统中常见的TVS二极管有：SMBJ3.3A，SMBJ5.0A
肖特基二极管
| 型号 | 平均整流电流 (IF(AV)) | 反向重复峰值电压 (VRRM) | 典型正向压降 (VF) | 常见封装 |
|---|---|---|---|---|
| SS12 | 1 A | 20 V | ~0.5V @ 1A | SMA / DO-214AC |
| SS14 | 1 A | 40 V | ~0.5V @ 1A | SMA / DO-214AC |
| SS16 | 1 A | 60 V | ~0.7V @ 1A | SMA / DO-214AC |
| SS22 | 2 A | 20 V | ~0.55V @ 2A | SMB / DO-214AA |
| SS24 | 2 A | 40 V | ~0.55V @ 2A | SMB / DO-214AA |
| SS26 | 2 A | 60 V | ~0.7V @ 2A | SMB / DO-214AA |
| SS32 | 3 A | 20 V | ~0.55V @ 3A | SMC / DO-214AB |
| SS34 | 3 A | 40 V | ~0.55V @ 3A | SMC / DO-214AB |
| SS36 | 3 A | 60 V | ~0.7V @ 3A | SMC / DO-214AB |
| SS52 | 5 A | 20 V | ~0.6V @ 5A | SMC / DO-214AB |
| SS54 | 5 A | 40 V | ~0.6V @ 5A | SMC / DO-214AB |
| SS56 | 5 A | 60 V | ~0.7V @ 5A | SMC / DO-214AB |
| 特性 | 肖特基二极管 (Schottky) | 普通整流二极管 (Rectifier) | TVS二极管 (Transient Voltage Suppressor) |
|---|---|---|---|
| 核心功能 | 高频、高效率整流 | 工频/低频电源整流 | 瞬间过压保护（浪涌吸收） |
| 工作原理 | 金属-半导体结（肖特基势垒） | PN结 | 专门优化的PN结（雪崩击穿原理） |
| 正向压降 (Vf) | 很低 (0.2V - 0.4V) | 较高 (0.6V - 0.7V) | 较高 (≈0.7V)，但这不是关注点 |
| 开关速度 | 极快 (ns级) | 很慢 (μs级) | 非常快 (ps到ns级) |
| 反向耐压 (VRRM) | 较低 (<100V常见) | 很高 (可达1000V以上) | 范围广（从几V到几百V） |
| 关键参数 | Vf, VRRM, IF | VRRM, IF, trr | 击穿电压(Vbr)，钳位电压(Vc)，峰值脉冲功率(PPP) |
| 像一个... | 灵敏的短跑运动员 | 力量型的举重运动员 | 坚固的防弹衣 |
| 典型应用 | 开关电源输出整流、续流 | 交流适配器、电源桥式整流 | USB端口ESD保护、电源浪涌保护、雷击防护 |

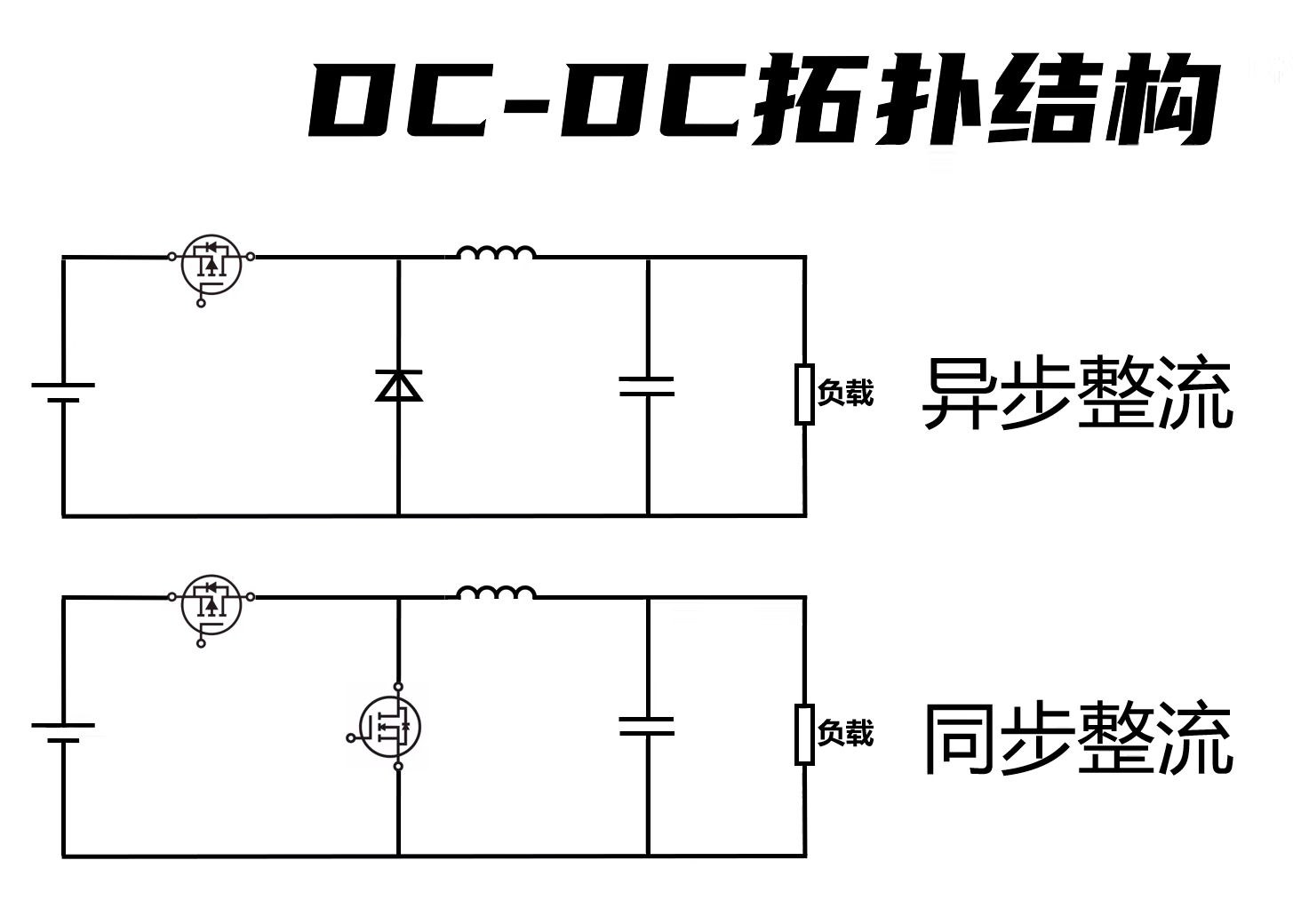

DC-DC

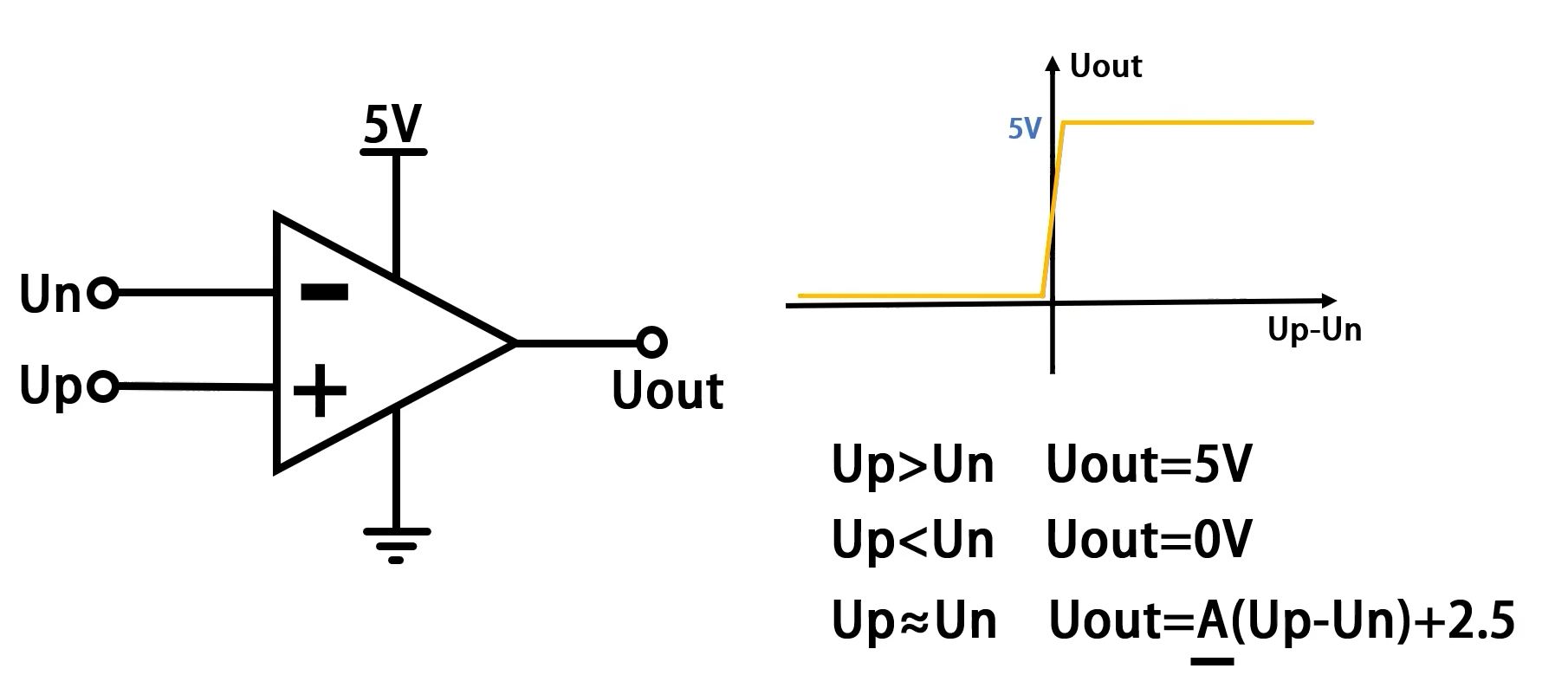

运算放大器

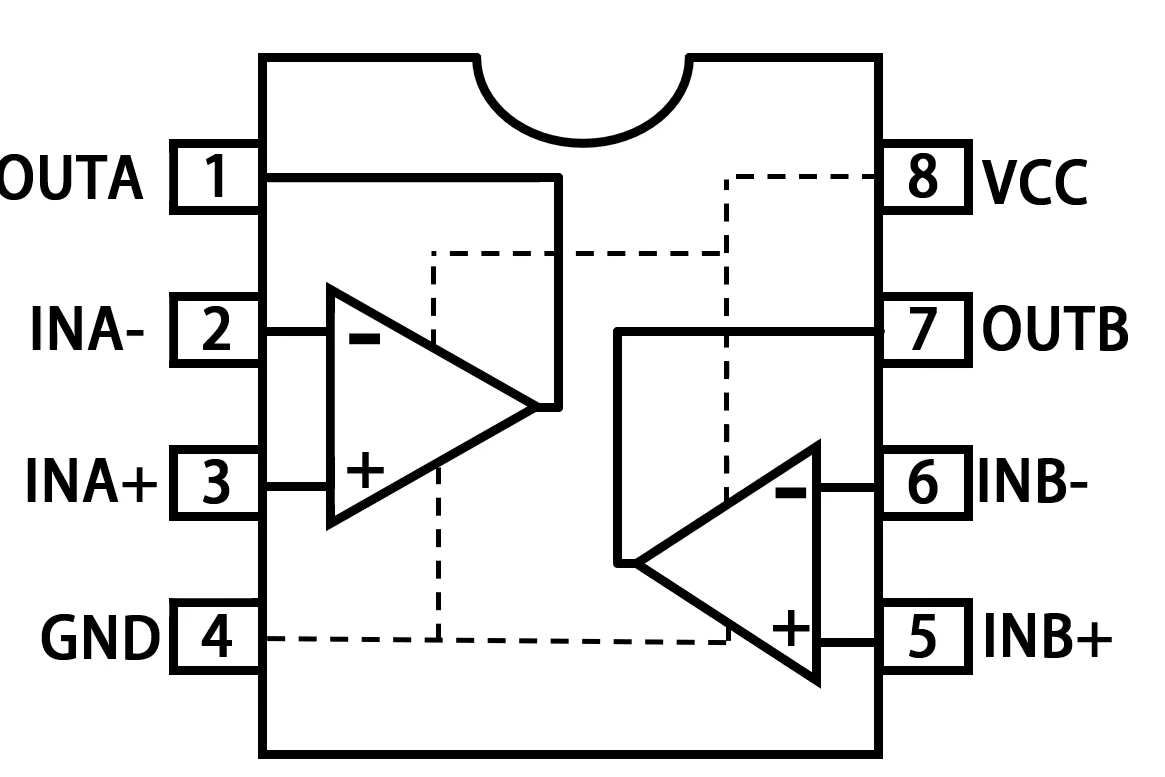

芯片LM358

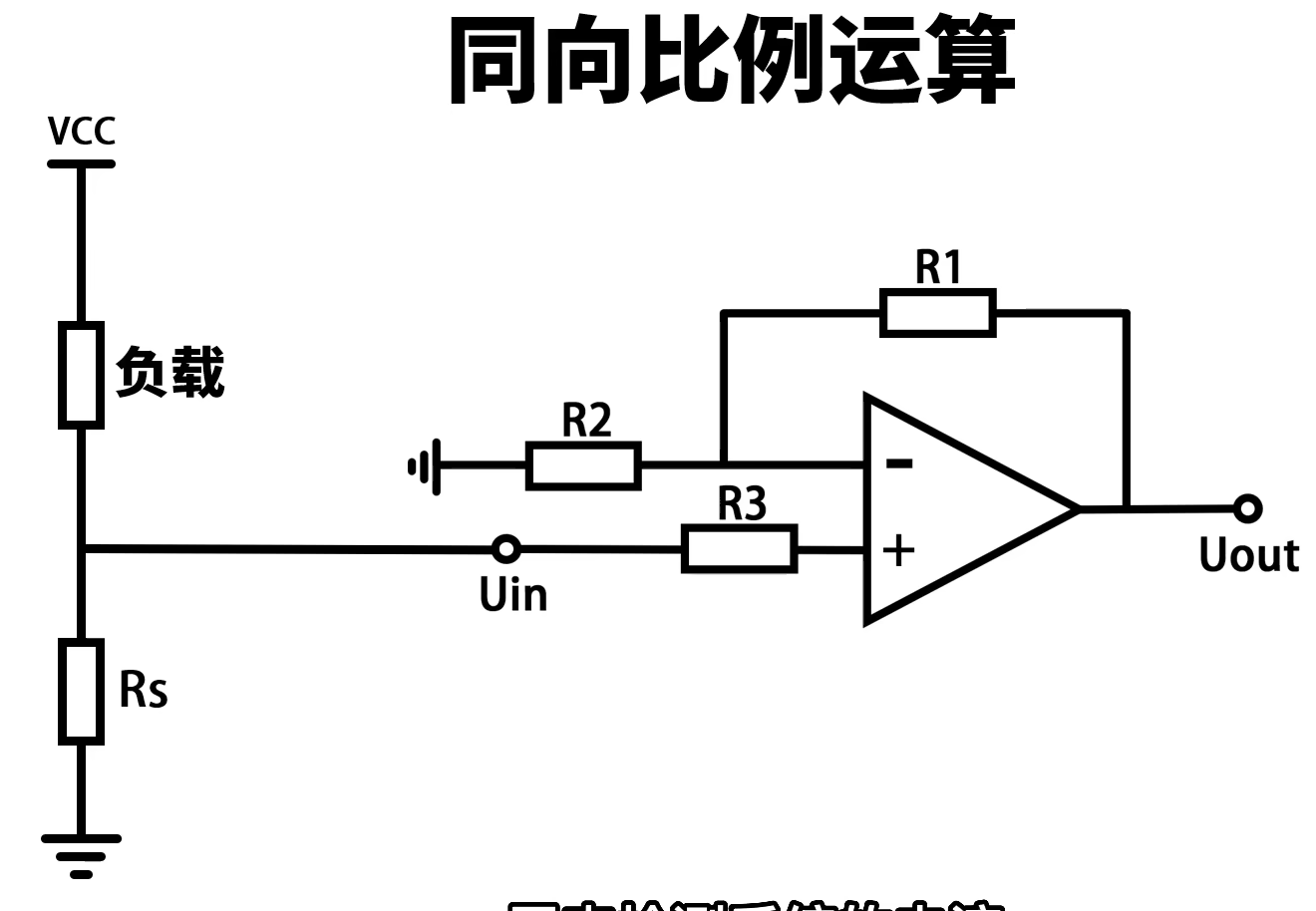

Rs是一颗阻值非常小的采样电阻,用来检测系统的电流

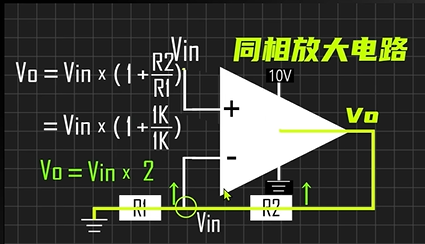

同相放大器

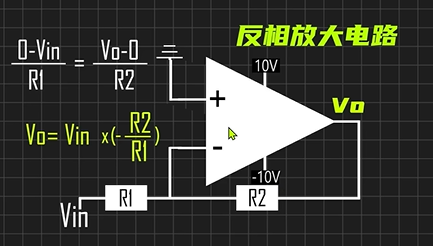

反相放大器
