杰理蓝牙芯片开发平台API说明 21

简介

        这里用的杰理低功耗蓝牙芯片是AW313A，针对这款BLE芯片开发有一个杰理的软件平台，平台不是直接拿来就能用的，很多的API函数没有功能描述，也没有相关的函数介绍文档说明，也没有例程参考。所以，需要对平台运行逻辑和各个调用的API外设接口熟悉一下，才能进行开发。

        小可使用之后，对一些接口的API函数做一下简单的介绍，一来是做一下总结，二来有需要的朋友可以参考使用，少走一些弯路。

一、BLE介绍

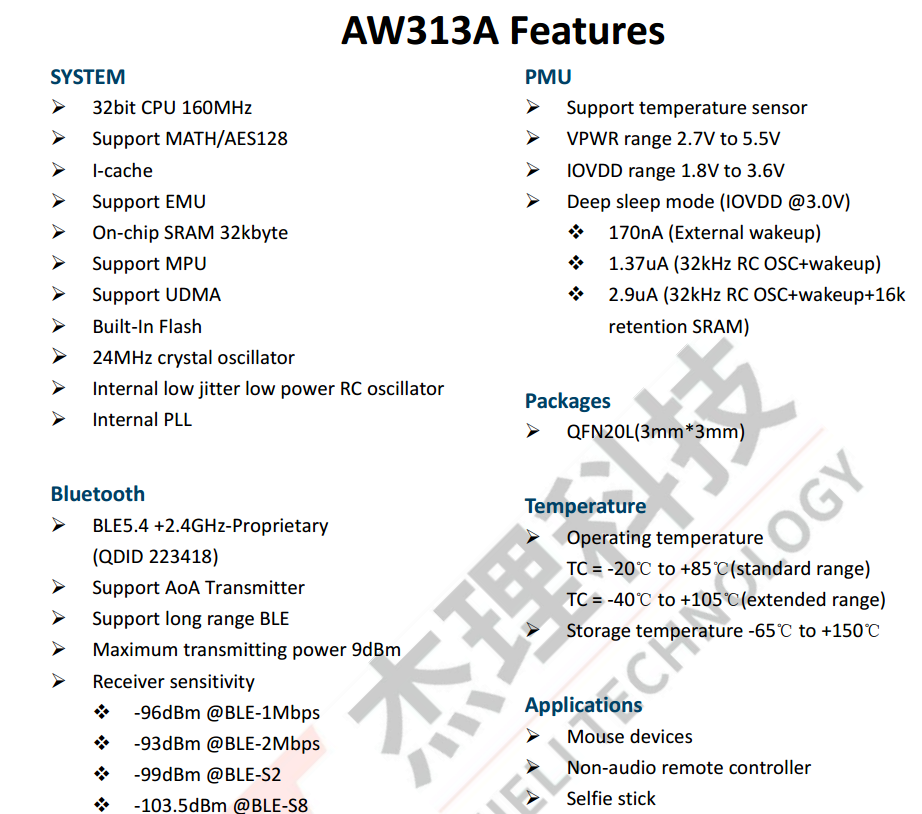

        AW313A的是一款低功耗蓝牙芯片，具体特征如下：

二、平台介绍

        AW313A的软件开发平台提供各种功能的API接口，开发者根据自己的需求调用对应的接口，有一些功能是采用的宏定义，只需要打开即可，比如：像串口打印，只需要打开串口TX, RX功能，设置好映射的GPIO口就可以打印了。

        打开平台之后，首先，应该烧录到DEMO板测试一下平台功能是否正常，这里说明一下一定要有DEMO板，当我们自己的PCBA出现问题的时候，可以用DEMO板对比测试。

        平台的软件要调试到一个适合我们开发的状态，我们就只需要添加自己的功能模块就可以了，我刚开始测试平台时发现平台上电就直接进入休眠了，没看到什么信息，也连接不上蓝牙，经过一番调试之后才能使用。

        我用的版本号如下：



三、API介绍

        API接口主要是一些外设的调用函数，调用的时候可以查看一下平台是否有使用案例，最好是参考平台使用的方式去操作，以免出现一些不必要的问题。这些外设接口一般是：GPIO、定时器、串口等等，另外还有一些蓝牙相关的调用函数，下面就具体讲下这些接口，以及怎么调用。

3.1 GPIO函数

        GPIO函数主要是I/O口的初始化，输入输出控制，输出模式可以直接调用设置方向的接口，输入模式配置需要注意下，这里不单要配置方向为输入，还是加一个是模拟输入还是数字输入的设置，否则仅配置为输入的话，是无效的。

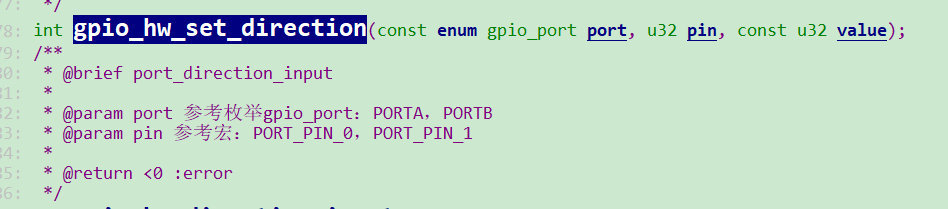

        GPIO输出配置方式如下：

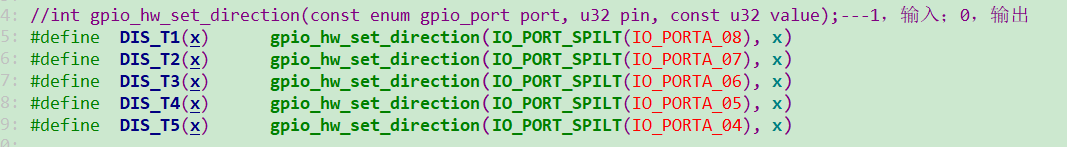

        我这里使用一个宏替代，如下：

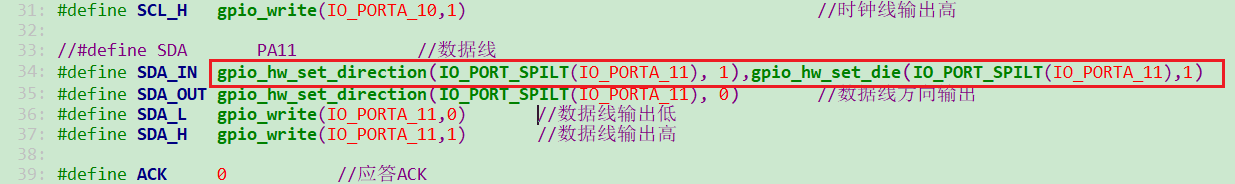

        GPIO输入方式配置如下：

3.2 定时器

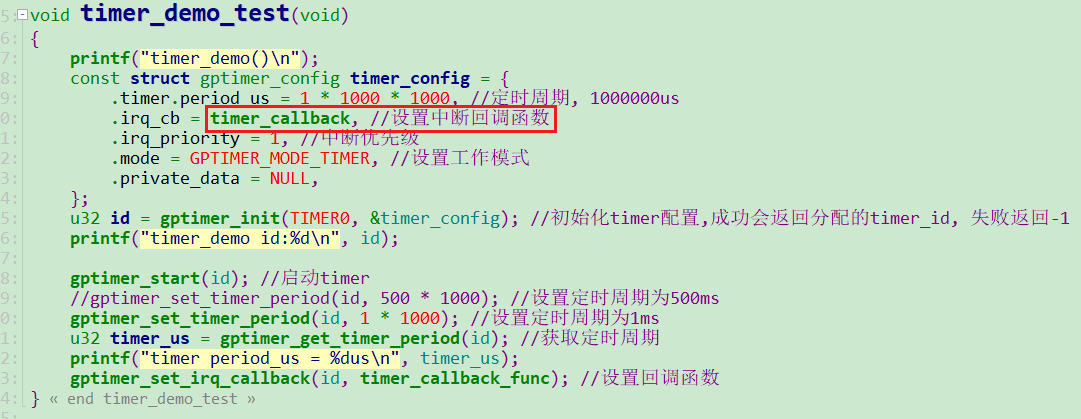

        平台给的定时器是2ms计时，我这里自己写了一个定时器定时1ms的，设置一个定时器回调函数，需要定时的功能函数放在回调函数中，参考例程如下。

3.3 蓝牙函数

        蓝牙函数我主要用的是蓝牙发送函数，调用蓝牙发送函数，只需要把数据数组丢进去就可以，设置一下长度，蓝牙就会自己发送数据出去。

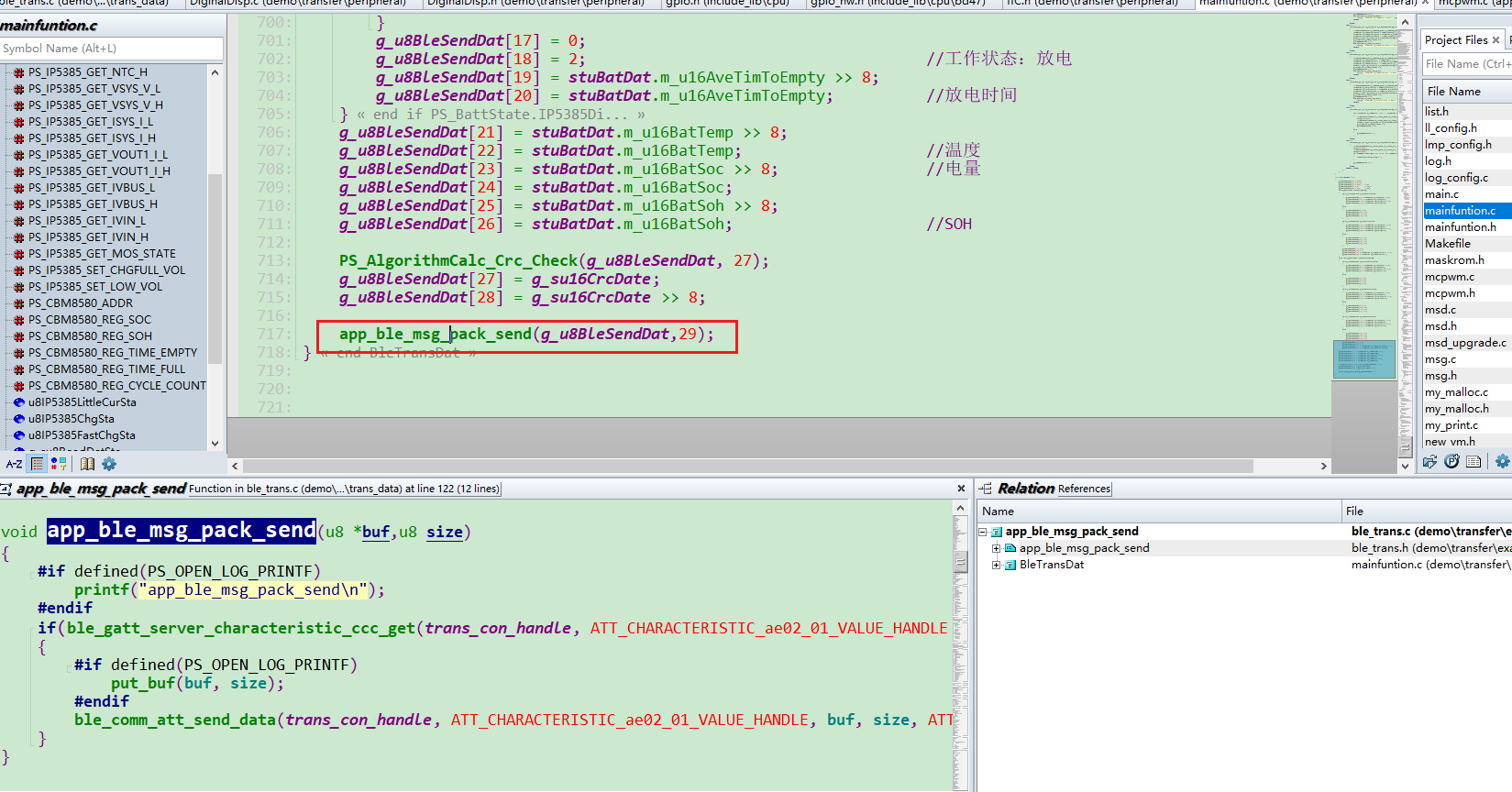

        蓝牙发送接口如下：

四、宏设置

        有一些功能只需要在宏定义设置一下就可以，像串口收发数据、低功耗模式等等。

        关于串口发送数据配置，这里举一个例子，看看串口波特率，串口映射I/O口如何配置。

        ​​​​​​串口收发配置如下：

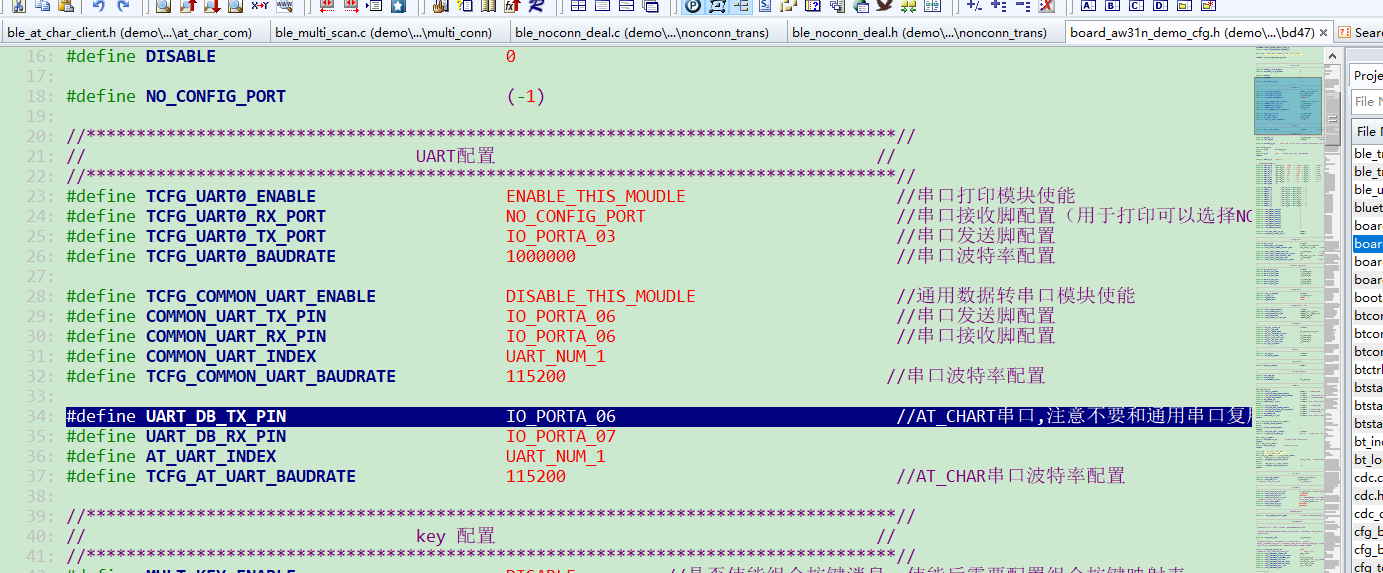

        串口波特率、串口脚位配置如下：

五、总结

        这里对杰理AW313A蓝牙芯片开发平台调用API做了一个简单的总结，整体开发下来的感受就是，如果按平台化的标准来看，这个平台还有优化空间，也缺少文档和例程，对于新手来说不是很友好，但是熟悉之后再使用就问题不大了。
