电力电子技术 第六章——磁元件模型

参考教程：https://www.bilibili.com/video/BV1pS4y1g7D9?spm_id_from=333.788.videopod.episodes&vd_source=8f8a7bd7765d52551c498d7eaed8acd5

一、基础电磁理论回顾

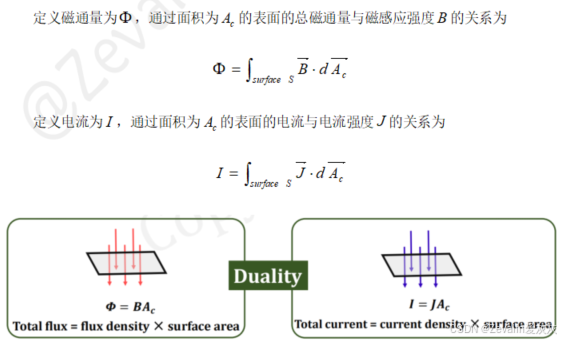

1、磁场与电场的对偶性

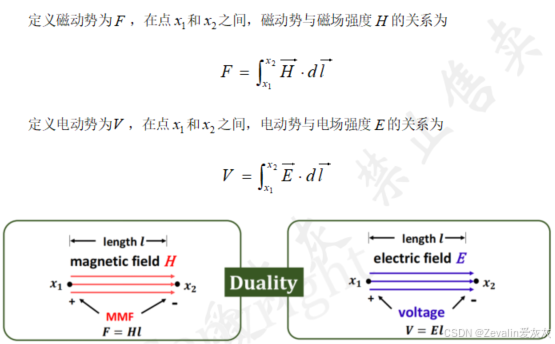

（1）磁动势与电动势：

（2）磁通量与电流：

2、重要定律回顾

（1）法拉第定律：

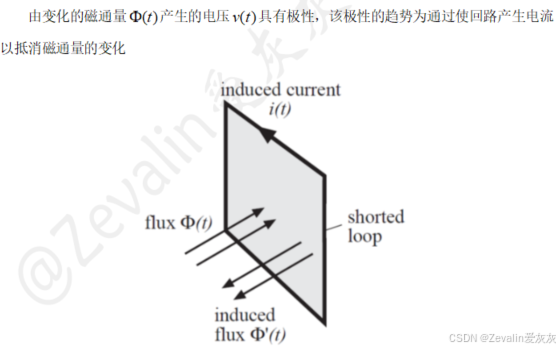

（2）楞次定律：

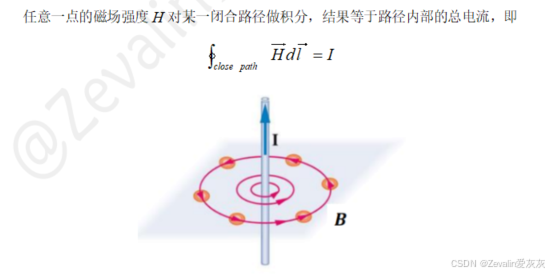

（3）安培定律：

3、磁场传播材料特性

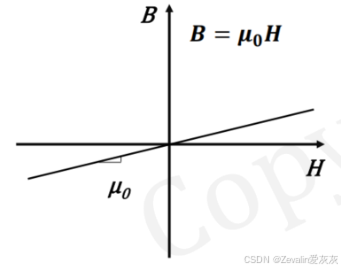

（1）在自由空间中，磁场强度H与磁感应强度B呈线性关系，其中为真空磁导率。

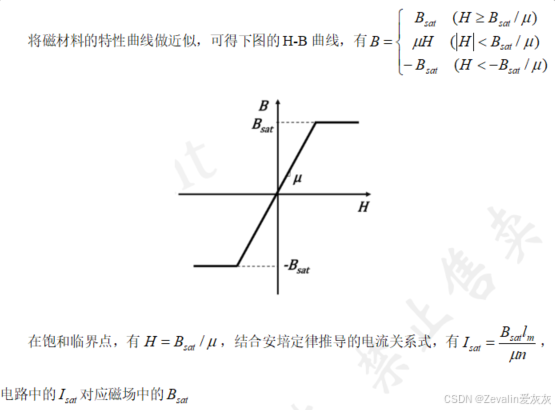

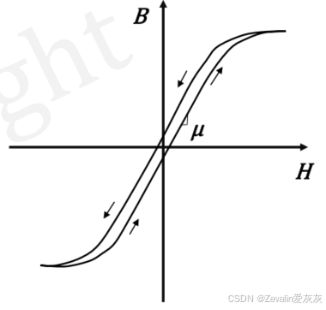

（2）在磁性材料中，磁场强度H与磁感应强度B呈高度非线性关系，存在滞后和饱和现象。

二、电感模型

1、电感伏安特性的由来

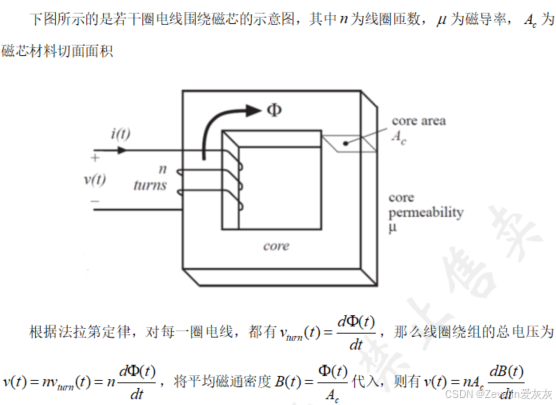

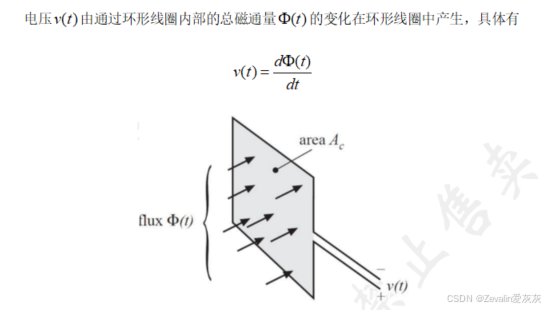

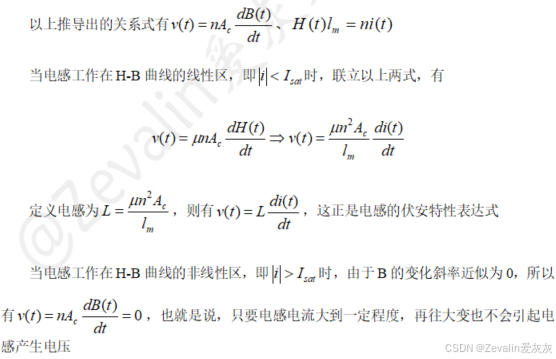

（1）应用法拉第定律推导电压关系式：

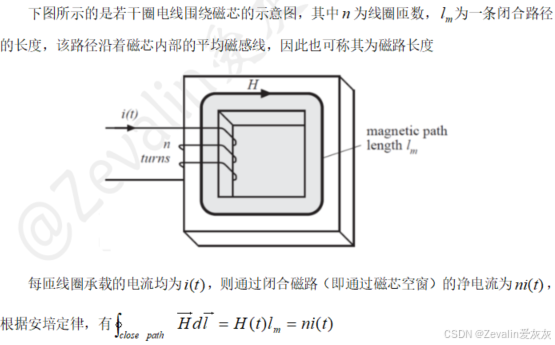

（2）应用安培定律推导电流关系式：

（3）材料特性对电流的影响：

（4）从磁场角度分析电感的工作原理：

2、应用磁路理论分析电感

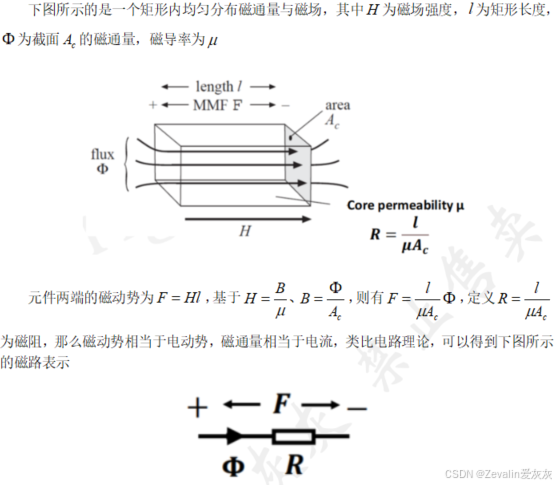

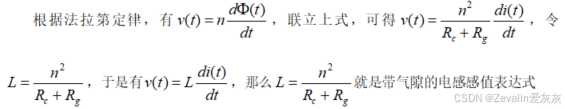

（1）磁阻的定义：

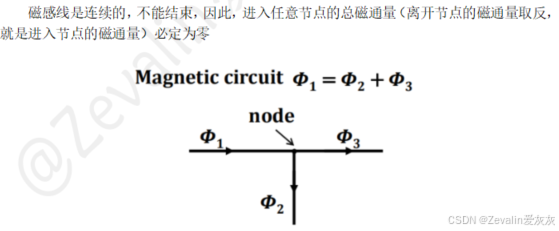

（2）基尔霍夫电流定律的磁性等效：

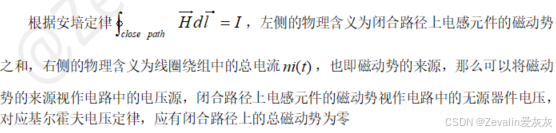

（3）基尔霍夫电压定律的磁性等效：

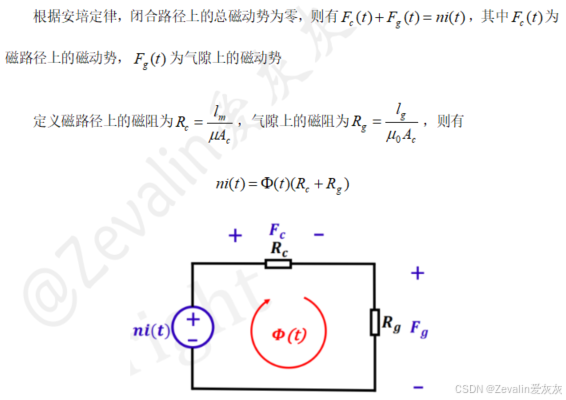

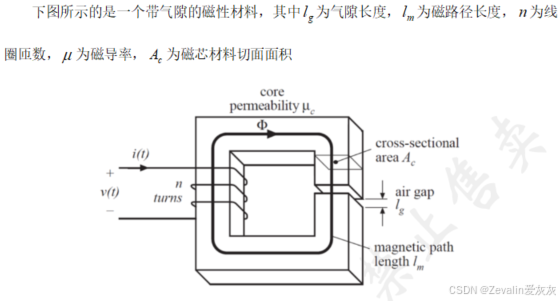

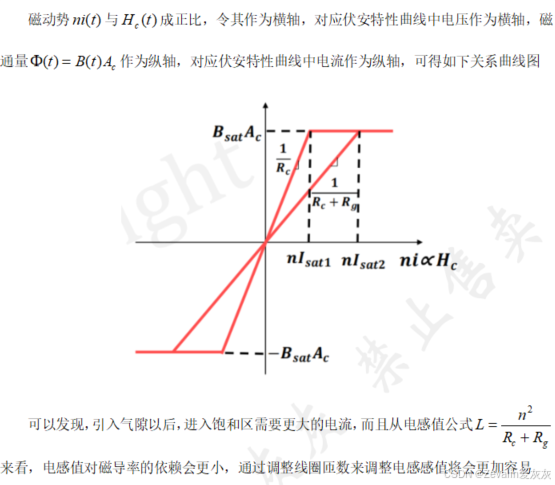

（4）带气隙磁性材料分析：
