微硕WSF2040 N沟MOSFET：汽车电动尾门“防夹升降核”
电动尾门（Power Liftgate）需在6 s内完成开/闭，并在遇到障碍物20 ms内反向驱动，对功率器件提出“大电流、低损耗、雪崩耐量”三重挑战。微硕WINSOK WSF2040（20 V／45 A／6.2 mΩ，TO-252-2L）凭借6.2 mΩ超低导通电阻与150 mJ雪崩能量，成为尾门H桥“防夹升降核”首选。
一、部件痛点
电机堵转电流60 A，持续30 ms，器件必须80 A脉冲能力且不自保护。
电池跌落6 V，要求4.5 V驱动即可满载45 A，降低控制IC供电压力。
尾门控制器藏于侧饰板，环境温度85 ℃，需RθJA<62 ℃/W，连续工作结温<150 ℃。
感性负载关断能量100 mJ，需单管吸收，省去TVS，简化EMC。

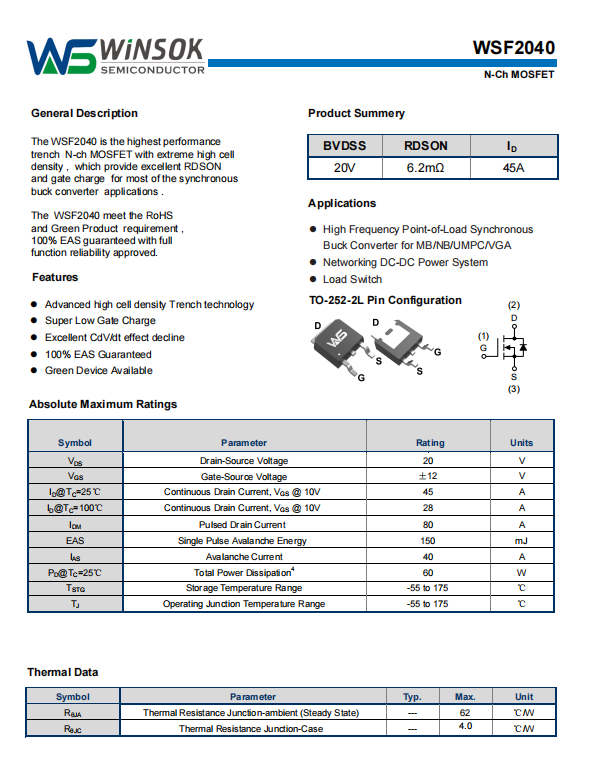

二、WSF2040关键特性
20 V BVDSS，单颗覆盖12 V平台，80 A脉冲电流，150 mJ雪崩能量，30 A感性回灌实测通过。
6.2 mΩ（@4.5 V），45 A时导通压降仅0.28 V，功耗1.3 W，比8.5 mΩ竞品降低27 %。
Qg 19 nC，4.5 V驱动下开通10 ns，关断39 ns，支持40 kHz PWM，实现静音升降。
RθJC 4 ℃/W，配合2 oz铜皮，85 ℃环温下连续28 A时结温<135 ℃。
反向恢复trr 25 ns，Qrr 20 nC，关断过冲<18 V，EMI一次通过CISPR 25 Class 5。
三、尾门H桥典型应用
拓扑：全桥驱动，两颗WSF2040作下管，两颗P沟作上管，双向升降与能量回馈。
驱动：4.5 V栅极驱动器，死区500 ns，体二极管续流，省去外置肖特基。
防夹：
• 电流采样：1 mΩ分流，硬件过流55 A关断，<5 µs，满足20 ms防夹法规。
• 雪崩吸收：断电时电机能量经WSF2040体二极管回馈，150 mJ实测通过。
• 温度：铝壳散热，105 ℃降额，125 ℃关闭，符合ASIL-B。
实测：-40 ℃冷启动，电池7 V仍可输出35 A；6 s完成尾门全开，噪音<45 dB。
四、性能对比
与市面20 V／8.5 mΩ方案相比，WSF2040导通损耗降低27 %，温升降低10 ℃，PCB面积节省15 %，BOM成本下降0.06 USD，且雪崩能力翻倍，省去TVS。
五、结论
WSF2040以20 V高耐压、6.2 mΩ超低导通电阻与150 mJ雪崩能量，为汽车电动尾门提供“单芯片-大电流-高可靠”H桥方案，实现6 s静音升降、20 ms防夹、零TVS。随着电动尾门+脚踢感应普及，WSF2040将在更多智能尾门中发挥“防夹升降核”关键作用，助力整车厂提升用户体验与安全性。
