开源OpenXR引擎：Monado XR Runtime开发配置及关键模块说明(可用于自研VRAR眼镜设备或pico、queset等量产设备)

news 2025/10/24 9:21:09

一 OpenXR Monado 简介

Monado官网

OpenXR 是一套跨平台的 VR/AR 应用程序接口，定义了应用与硬件交互的统一规范。

Monado 作为一套开源XR运行时，完整实现了 OpenXR 的核心接口，让开发者无需针对不同硬件编写专用代码，只需调用 OpenXR 标准 API 即可运行在支持 Monado 的设备上。Monado主要能力包括与 VR/AR 硬件（如头显、手柄、传感器等）直接通信，将硬件数据（如位置姿态、按键输入、传感器数据）转换为 OpenXR 标准格式，提供给上层应用

Monado 的 SLAM 定位基于 视觉惯性里程计（VIO），集成了 Kimera-VIO、ORB-SLAM3 和 Basalt等开源方案，这部分也是Monado的核心价值：兼容多个性能优异的开源方案

不同于Pico、QuestHololens、Valve等Runtime，Monado 是开源的OpenXR 运行时，适用领域包括：

  1. Linux 平台的 XR 开发（尤其是开源硬件或小众设备）
  2. 自定义设备适配或学术研究（需手动开发驱动）
  3. 不依赖商业引擎的原生（C/C++）OpenXR 应用开发。

二 工程及环境配置

2.1 Monado(XR Runtime运行时)

  1. 克隆工程
    git clone https://gitlab.freedesktop.org/monado/monado.git
  2. 下载依赖eigen-5.0.0
    https://eigen.tuxfamily.org/index.php?title=Main_Page

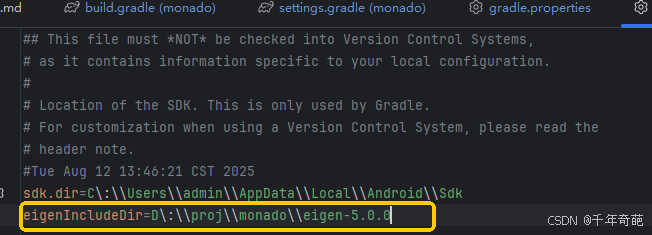

  3. 打开monado目录下的local.properties文件，在文件末尾添加一行eigenIncludeDir=D:\proj\monado\eigen-5.0.0
  4. 配置settings.gradle的仓库，防止编译失败
dependencyResolutionManagement {// 禁止子项目单独添加仓库，统一在此管理repositoriesMode.set(RepositoriesMode.FAIL_ON_PROJECT_REPOS)repositories {// 阿里云公共仓库（优先使用，加速国内下载）maven { url 'https://maven.aliyun.com/repository/public' }// 阿里云 Google 仓库（同步 Google 官方库，避免访问超时）maven { url 'https://maven.aliyun.com/repository/google' }// 阿里云 Gradle 插件仓库（补充插件下载）maven { url 'https://maven.aliyun.com/repository/gradle-plugin' }// 官方仓库（作为 fallback，确保依赖完整性）google()mavenCentral()}
}

  1. 如果报错需要安装glsl工具后安装
    https://github.com/KhronosGroup/glslang/releases/tag/main-tot
    将bin\glslangValidator.exe加入到环境变量中，需要在cmd中确定安装成功
    glslangValidator --version
    Build->clean project 后重新build即可

  2. 报错error when building with cmake using D:\proj\monado\monado\CMakeLists.txt: – The C compiler identification is Clang 17.0.2

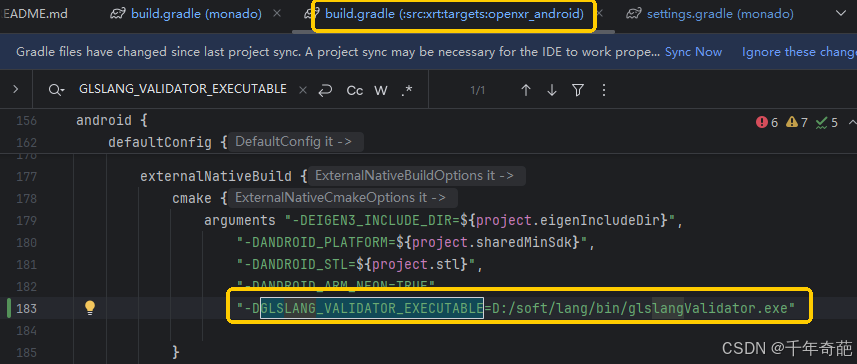

    找到src.xrt.targets.openxr_android 中的build.gradle
    添加glsl工具配置
    在这里插入图片描述

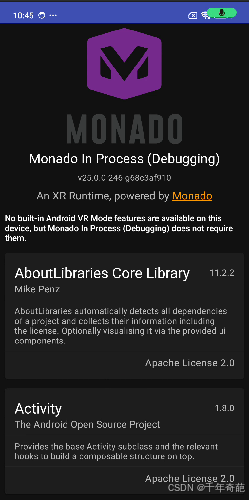

  3. 如果配置都没问题，build成功后就可以看到软件界面里
    在这里插入图片描述

2.2 Broker（Runtime 配置器）

当前系统存在多个XR Runtime时，如果不指定配置则会产生乱启动现象。我们可以通过配置Broker来实现实时切换XR Runtime的能力。（同一时刻只能启动一个Runtime）
拉取工程: git clone https://gitlab.freedesktop.org/monado/utilities/openxr-android-broker.git
等待sync结束

2.3 hello_xr（示例apk）

  1. 拉取工程：git clone https://github.com/KhronosGroup/OpenXR-SDK-Source.git
  2. android打开工程。选择 OpenXR-SDK-Source/src/tests/hello_xr目录
    等待 Gradle 同步完成（首次同步可能需要下载依赖，确保网络畅通）。

三 编译，运行

3.1 编译

在这三个目录下分别执行 gradlew assembleDebug
openxr/monado
openxr/openxr-android-broker
openxr/OpenXR-SDK-Source/src/tests/hello_xr

经过编译我们目前得到了三个apk，分别是

../src/xrt/targets/openxr_android/build/outputs/apk/outOfProcess/debug/openxr_android-outOfProcess-debug.apk

../installable_runtime_broker/build/outputs/apk/debug/installable_runtime_broker-debug.apk

../src/tests/hello_xr/build/outputs/apk/ OpenGLES/debug/hello_xr-OpenGLES-debug.apk

3.2 运行测试

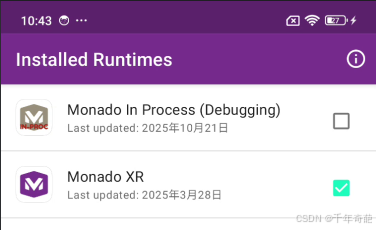

分别安装到xr眼镜主机后，先执行monado，再执行boroker并在界面中勾选monado选项。
在这里插入图片描述
在这里插入图片描述

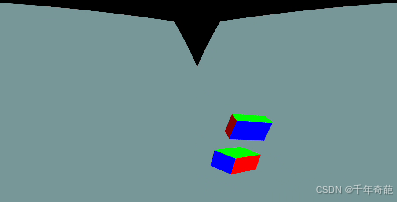

最后执行hello就能看到效果了。
在这里插入图片描述

五 Monado的服务模式

Monado有两种运行模式：

  1. 默认打包出来的Monado是“In process模式”，在该模式下gradle 将monado runtime打包成so文件，我们要想使用需要将so文件集成到已有的android项目中。该模式下由于monado与android app使用相同进程，所以数据通信性能更好，运行软件时也无需额外启动服务。
  2. 另一种模式是out process，该模式下会将Monado单独打包成app，在启动主app之前需要提前启动Monado App。应用通过 IPC（进程间通信）与服务交互，隔离性更好，适合对稳定性要求高的场景（如 VR/AR 应用）
切换模式（In Process -> Out of Process）
  1. 确保 Monado 支持 OOP 模式
    Monado 从 v0.3.0 版本 开始支持 OOP 模式，需确认你的版本是否兼容。若使用源码构建，确保编译时未禁用 OOP 功能（默认启用）。
    源码构建时，OOP 相关组件由 src/xrt/ipc 和 src/service 模块实现，无需额外编译选项，默认包含在构建中。
  2. 启动 Monado 服务进程（monado-service）
    Out-of-process 模式依赖独立的 monado-service 进程，需先手动启动或配置为自动启动服务，在终端中运行 Monado 服务（通常安装在 /usr/local/bin 或系统 PATH 路径下）：
monado-service

服务启动后会监听 IPC 通道（默认使用 Unix 域套接字），等待应用连接。
验证服务状态：服务启动成功会输出类似日志：

plaintext
[INFO] service: Starting Monado service...
[INFO] ipc: Listening on socket: /run/user/1000/monado-socket
  1. 配置应用使用 OOP 模式
    应用需要通过环境变量或配置文件指定使用 OOP 模式连接 monado-service，而非直接加载 in-process 运行时。
    通过环境变量指定：启动 OpenXR 应用前，设置 XR_RUNTIME_JSON 环境变量指向 Monado 的 OOP 配置文件（通常名为 openxr_monado_oop.json）：
#假设配置文件路径为 /usr/local/share/openxr/1/openxr_monado_oop.json
export XR_RUNTIME_JSON=/usr/local/share/openxr/1/openxr_monado_oop.json
# 启动你的 OpenXR 应用（如 hello_xr）
./hello_xr
配置文件说明：openxr_monado_oop.json 是 Monado 为 OOP 模式提供的标准配置文件，内容类似：
json
{"file_format_version": "1.0.0","runtime": {"library_path": "libmonado_openxr_ipc_client.so","name": "Monado (Out-of-Process)","version": "1.0.0"}
}

其中 libmonado_openxr_ipc_client.so 是 OOP 模式的客户端库，负责与 monado-service 通信。
4. 验证模式是否生效
查看应用日志：应用启动时若成功连接到 monado-service，会输出类似日志：
plaintext
[INFO] ipc_client: Connecting to Monado service at /run/user/1000/monado-socket
[INFO] ipc_client: Connected to service, session established
查看进程列表：通过 ps aux | grep monado 可看到 monado-service 进程和应用进程分离。

切换模式（Out of process -> In Process）

若需恢复为 in-process 模式，只需将 XR_RUNTIME_JSON 指向 Monado 的 in-process 配置文件（通常为 openxr_monado.json）：

export XR_RUNTIME_JSON=/usr/local/share/openxr/1/openxr_monado.json
./hello_xr

五 Monado关键模块

5.1 手势控制：UltraLeap 驱动模块

  • Monado 的手势控制主要通过 UltraLeap 驱动 实现，代码位于 src/xrt/drivers/ultraleap/ 目录下。
  • 核心脚本与方法： 初始化与配置：ulv2_driver.c 中的 ulv2_create 方法负责初始化手势识别驱动，加载 UltraLeap 传感器并注册回调。 手势数据处理：ulv2_tracker.c 中的 ulv2_update_hand_data 方法解析传感器原始数据，生成手部关节位置、姿态等信息，并通过 OpenXR 接口（如 xrLocateHandJoints）传递给应用。
  • 编译开关：通过 CMake 宏 XRT_BUILD_DRIVER_ULV2 控制是否编译该模块，编译后生成静态库drv_ulv2.a，链接到 monado-service 或 openxr-monado 运行时。

5.2 外设输入：设备驱动层与输入子系统

  • 外设输入（如手柄、头显）的处理分散在多个设备驱动模块中，核心逻辑位于 src/xrt/drivers/ 目录。
  • 设备驱动示例： ValveIndex 手柄：src/xrt/drivers/valve/index_controller.c 中的 index_controller_update_input 方法处理按键、触摸板等输入事件。
  • 通用输入抽象：src/xrt/input/目录下的 xrt_input_device.c 定义了输入设备的统一接口，各驱动通过实现 xrt_input_device结构体的回调（如 update_input）上报输入数据。
  • 输入事件流转：设备驱动采集输入后，通过 xrt_input_system子系统（src/xrt/input/xrt_input_system.c）转发给 OpenXR 运行时，最终通过
    xrGetInputState 等 API 暴露给应用。

5.3 SLAM 定位：视觉惯性模块（重要）

  • Monado 的 SLAM 定位基于 视觉惯性里程计（VIO），集成了 Kimera-VIO、ORB-SLAM3 和 Basalt等开源方案，代码位于 src/xrt/tracking/slam/ 目录。
  • 核心实现： 传感器数据采集：slam_tracker.c 中的slam_tracker_update 方法从摄像头和 IMU 读取原始数据（如帧图像、加速度、角速度）。
  • 定位算法调用：以 Basalt为例，basalt_slam.c 中的 basalt_process_frame 方法执行特征提取、位姿估计和地图构建，输出 6DoF位姿信息。
  • 数据同步与融合：slam_sync.c 处理多传感器数据的时间对齐，确保视觉和惯性数据在时间上的一致性。

5.4 运行时刷新率：帧调度与合成

  • 刷新率由 运行时的帧调度器 控制，核心逻辑位于 src/xrt/compositor/ 目录。
  • 关键机制：硬件刷新率检测：compositor.c 中的 xrt_compositor_get_display_refresh_rate
    方法查询头显的原生刷新率（如 90Hz、120Hz）。
  • 帧提交与重投影：compositor_frame.c 中的xrt_compositor_submit_frame方法处理应用提交的帧，若应用帧率不足，会通过重投影（Reprojection）技术维持硬件刷新率，避免画面卡顿。
  • 调度策略：frame_scheduler.c 实现基于硬件刷新率的帧调度，确保每帧在硬件刷新周期内提交，代码中通过 usleep或事件等待机制控制帧间隔。
