Ethernet/ip 转 Modbus RTU 驱动，罗克韦尔 PLC 与华为逆变器打造光伏电站智能监控典范

案例背景

随着全球对清洁能源需求的激增，大型光伏电站数量不断攀升。某新建的大型分布式光伏电站，占地面积广袤，分布着数以万计的光伏板及配套设备。在电站运营过程中，传统的人工巡检与分散的数据采集方式难以满足精细化管理需求。一方面，众多逆变器、汇流箱等设备采用 modbus rtu 协议进行通信，数据传输速率有限且组网灵活性差；另一方面，电站的中央监控系统基于 Ethernet/ip协议构建，旨在实现大数据量的快速传输与远程监控，以便运维人员实时掌握电站全局运行状况。Ethernet/ip转modbus rtu 协议网关解决不同协议之间的隔阂导致数据交互不畅，严重制约了电站智能化管理的推进。

硬件配置

1. 光伏逆变器：选用华为 SUN2000 系列，该系列逆变器最大转换效率可达 99% 以上，在全球光伏市场占有率领先。其支持 modbus rtu 通信协议，拥有 RS485 通信接口，可实时反馈光伏板的发电数据、设备运行状态等关键信息。例如，能精确测量直流输入电压范围为 200 - 1500V，直流输入电流最大可达 13.6A。

2. 中央控制系统：采用罗克韦尔 ControlLogix 5580 系列 PLC 作为核心控制器。该 PLC 具备高性能的处理器，运算速度可达 0.0625 微秒 / 指令，拥有多个以太网端口，可实现高速数据通信与多设备连接，能够高效处理海量数据，并实现对整个电站的远程监控与智能控制。

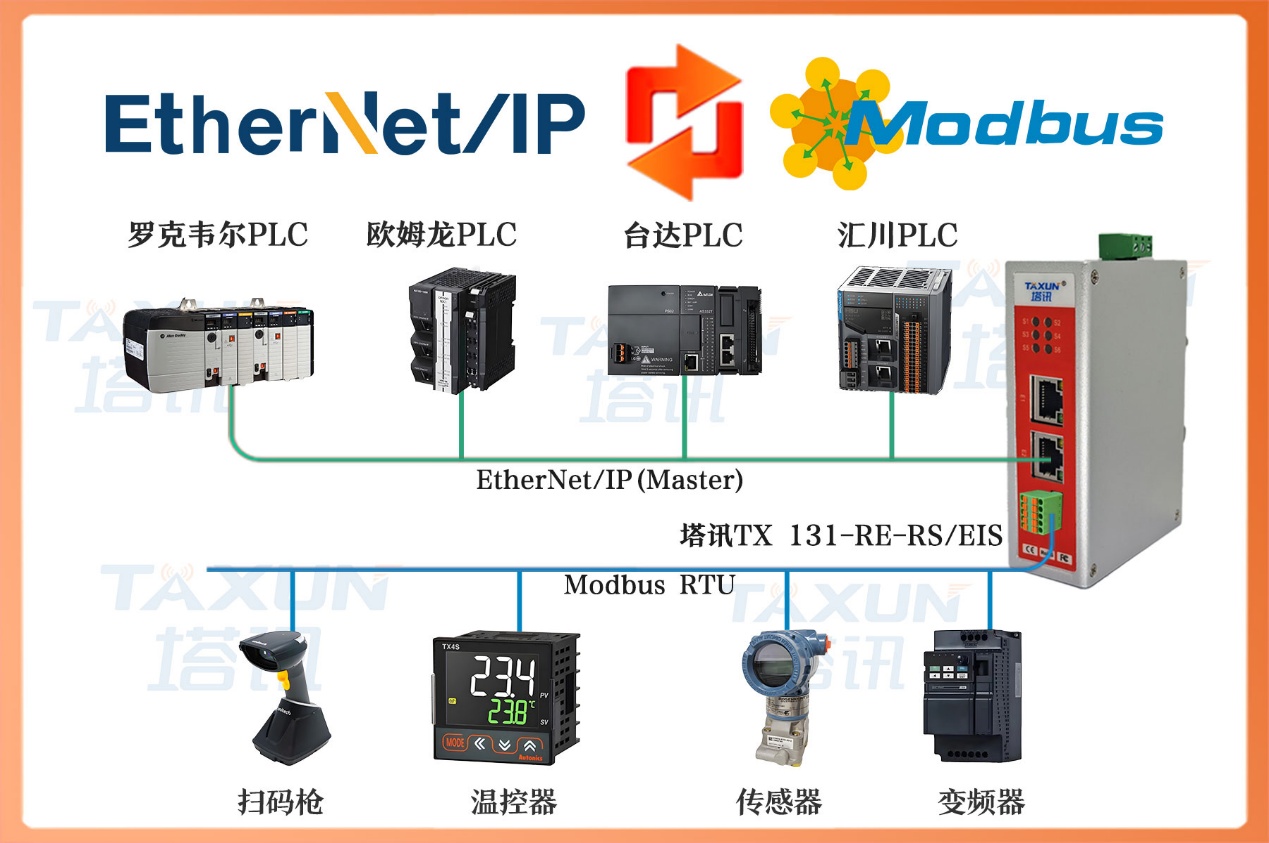

3. 协议转换网关：塔讯 TX 131-RE-RS/EIS 网关，其 Ethernet/ip 接口支持 10/100Mbps 自适应以太网连接，确保网络通信的高速与稳定；RS485 接口支持标准的 MODBUS RTU 协议，通信波特率可在 1200 - 115200bps 范围内灵活设置。

操作步骤

1. 硬件连接

· 将 TX 131-RE-RS/EIS 网关的 Ethernet/ip 接口通过超五类网线与罗克韦尔 ControlLogix 5580 PLC 的以太网端口紧密相连，确保网络连接牢固且无松动，保障网络通信的稳定性。

· 利用 RS485 线缆，将网关的 A+、B - 端子分别与华为 SUN2000 逆变器的 RS485 接口的 A、B 端精准对接，注意接线顺序正确，避免接反导致通信故障。

2. 软件配置 - PLC 端

· 在罗克韦尔的 Studio 5000 编程软件中，打开项目文件，进入设备组态界面。

· 点击 “导入设备” 选项，选择 TX 131-RE-RS/EIS 网关对应的 EDS 文件，等待软件自动识别并加载网关设备信息。

· 在设备列表中选中Ethernet/ip转modbus rtu网关设备，进入属性设置界面，设置其网络参数，包括 IP 地址（例如 192.168.1.100）、子网掩码（255.255.255.0）、网关（192.168.1.1）等，确保与电站网络环境完美适配。

· 进入数据映射配置页面，根据逆变器的数据采集需求，合理规划输入输出数据的映射关系，明确哪些逆变器的数据应传输至 PLC 的哪些寄存器，以便后续的数据处理与分析。

3. 软件配置 - 逆变器端

· 打开Ethernet/ip转modbus rtu网关配置软件，进入 modbus rtu 参数设置界面。

· 依据华为 SUN2000 的通信手册，设定波特率为 9600bps，数据位 8 位，停止位 1 位，无校验，确保通信的准确性与高效性。

· 在从站地址设置栏，准确设置逆变器的从站地址（例如 1），以及需要读取的寄存器地址，如直流电压对应的寄存器地址 40001、直流电流对应的 40002、交流功率对应的 40003 等关键参数对应的寄存器。

通过这样严谨的配置，罗克韦尔 PLC 能够借助 TX 131-RE-RS/EIS 网关，实时、精准地采集华为逆变器的运行数据，并将这些数据快速传输至中央监控系统。运维人员可通过监控系统实时掌握电站的发电情况，及时发现设备故障隐患，实现对光伏电站的智能化、高效化管理。经统计，引入该网关后，电站故障排查时间缩短了 70%，发电效率提升了 5%，为电站创造了显著的经济效益与运维优势。
