HX711电子秤模块详解(STM32)

news 2025/10/23 15:44:20

HX711是一种高精度、低成本的压力传感器信号放大器，主要用于测量重力或压力变化。它工作在2.7V至5.5V的电源范围内，支持多种传感器类型，如电桥、应变计等。HX711 提供了一种简便的数字接口来读取模拟输出信号，适用于嵌入式系统和传感器应用。

工作电压	3.3~5V(推荐5V)
AD位宽	24位

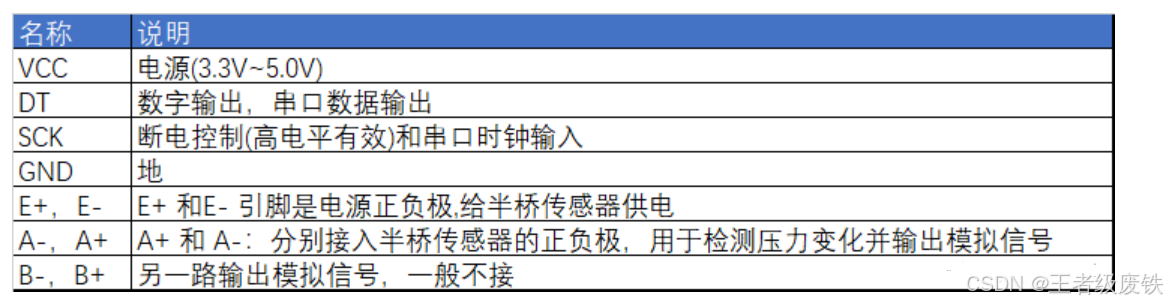

传感器的一个重要构成是HX711的芯片，内部由二进制模数转换器(ADC)和一个放大器组成。ADC将模拟信号转换为数字信号，放大器则扩大转化出来的信号的幅度，以便更精确地测量。HX711压力传感器的工作原理是基于万用表电桥原理，利用压力传感器的阻值变化来实现重量的测量

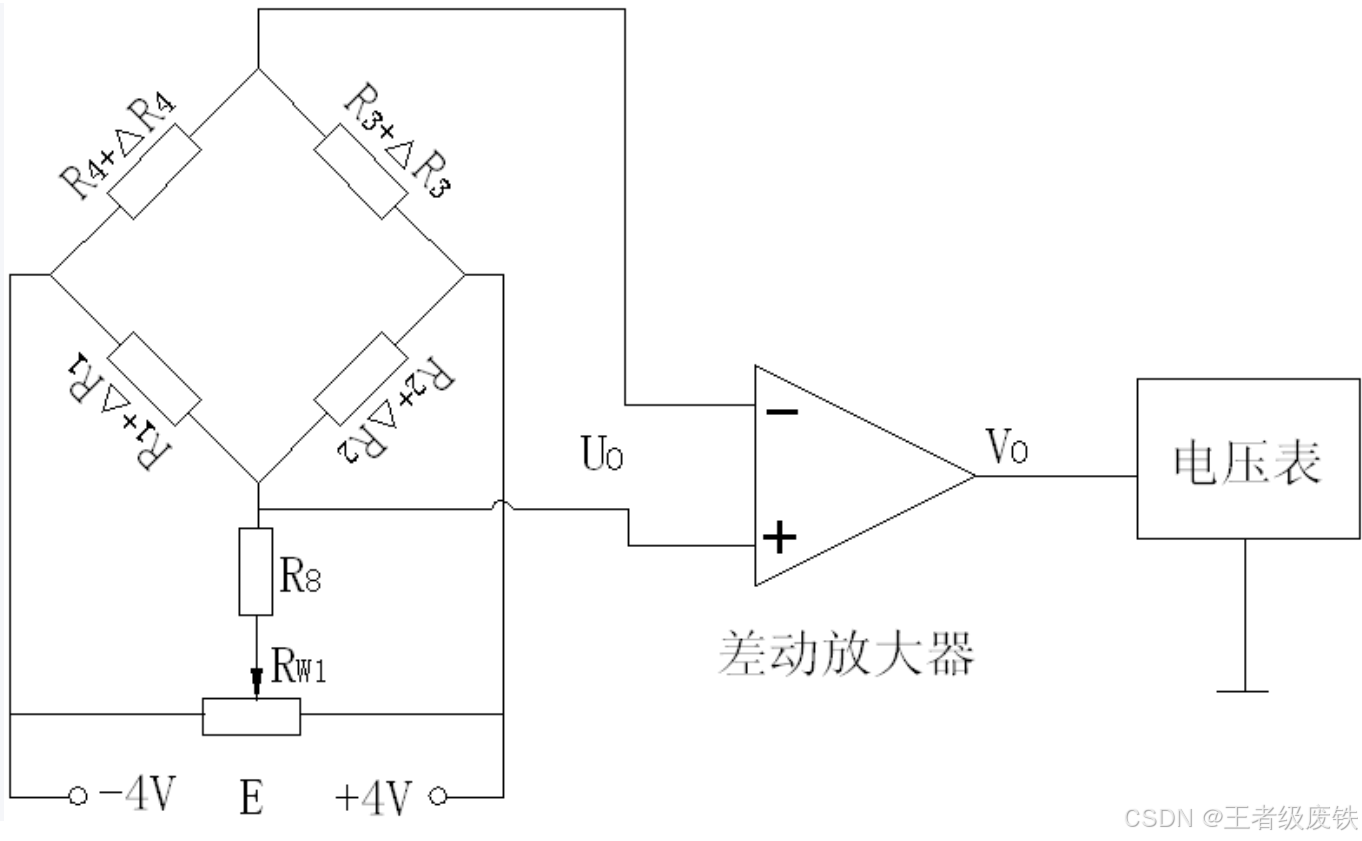

可以查看一下全桥应变传感器原理

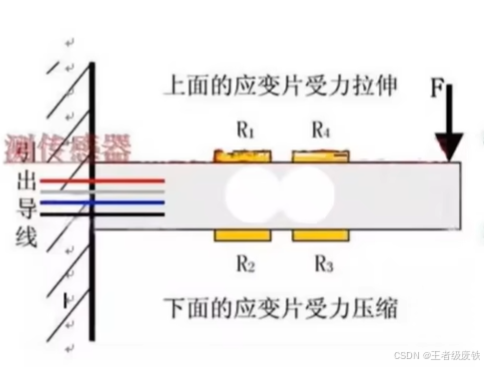

当下压的过程中，上面的R1和R4会被拉伸，下面的R2和R3是会被挤压的，就会产生电阻变化，从而形成电压差

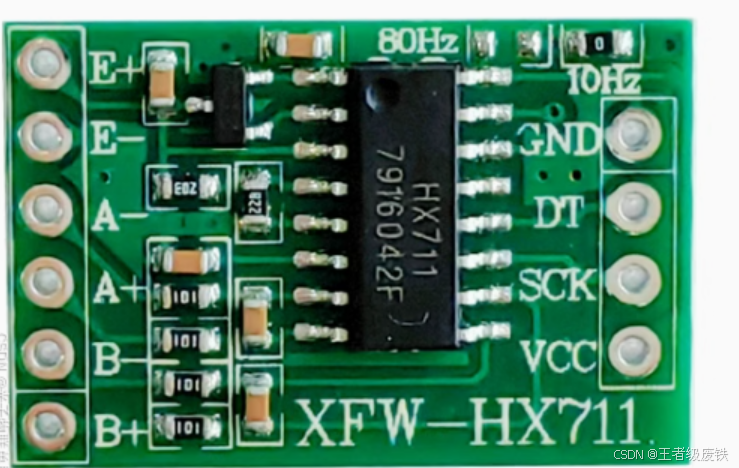

板子的GND—–模块的GND
板子的3V3——模块的VCC
板子的PB0——模块的SCK
板子的PB1——模块的DT

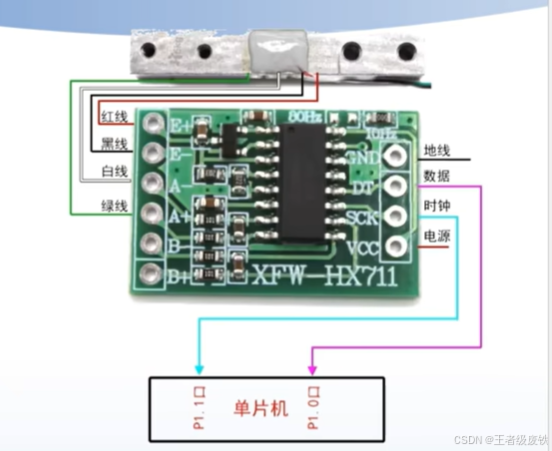

电桥传感器和称重模块
电桥传感器红色-------模块的E+
电桥传感器白色-------模块的A-
电桥传感器黑色-------模块的E-
电桥传感器绿色-------模块的A+

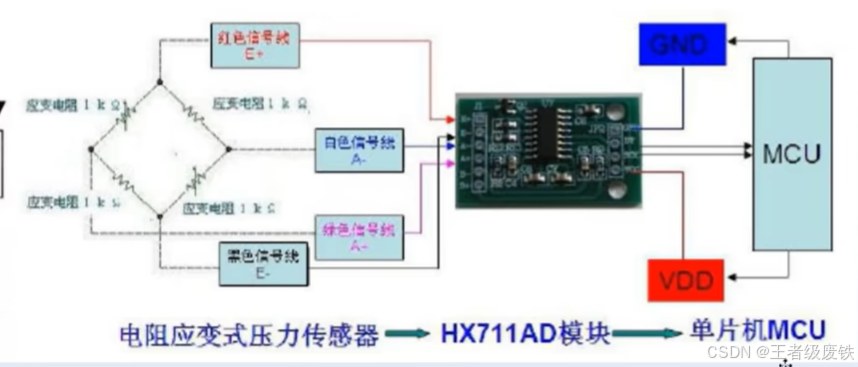

这个电压差是通过A+A-引脚输入到HX711芯片里面的，然后经过内置的差分放大器对电压差进行放大，放大后的信号被送到24位的AD模块转换器中，进行数字处理，然后在DOUT这个地方进行输出

串口通讯线由管脚 PD_SCK 和 DOUT 组成，用来输出数据，选择输入通道和增益。当数据输出管脚 DOUT 为高电平时，表明A/D 转换器还未准备好输出数据，此时串口时钟输入信号PD_SCK 应为低电平。当DOUT从高电平变低电平后，PD_SCK应输入25至27个不等的时钟脉冲。其中第一个时钟脉冲
的上升沿将读出输出 24 位数据的最高位（MSB），直至第24个时钟脉冲完成，24位输出数据从最高位至最低位逐位输出完成。
