【2025最新】ArcGIS for JS 实现随着时间变化而变化的热力图

news 2025/10/23 15:42:24

ArcGIS for JavaScript 实现随着时间变化而变化的热力图

在数据可视化领域，热力图是展现空间数据密度分布的 “利器”，而随时间动态变化的热力图更能直观呈现数据的时空演变规律 —— 比如城市商品房月度销售热度的变化趋势。本文适用于 ArcGIS Maps SDK for JavaScri pt 4.28~4.33 版本，实现热力图随月份动态切换的效果，本文为热力图渲染进阶版，若想查看基础可查阅【2025最新】ArcGIS for JavaScript 快速实现热力图渲染 🗺️📊

文章目录

  • ArcGIS for JavaScript 实现随着时间变化而变化的热力图
    • 一、前置准备：环境与数据 📦
      • 1. 核心技术栈
      • 2. 数据格式示例（商品房.csv）
    • 二、核心代码实现：从 0 到 1 搭建动态热力图 🔧
      • 1. 页面结构与样式基础
      • 2. 核心逻辑：图层配置与时间轴联动
        • （1）模块导入与底图加载
        • （2）CSV 图层配置：定义热力图渲染规则
        • （3）地图与时间轴初始化
        • （4）关键联动：时间轴变化 → 热力图更新
    • 三、所有代码 📊
      • index.html
    • 四、常见问题排查 ❌

工具 /插件/系统 名版本说明
ArcGIS JS API4.28~4.33地图核心能力（底图加载、视图渲染）
天地图服务-提供街道、卫星、地形等底图数据源

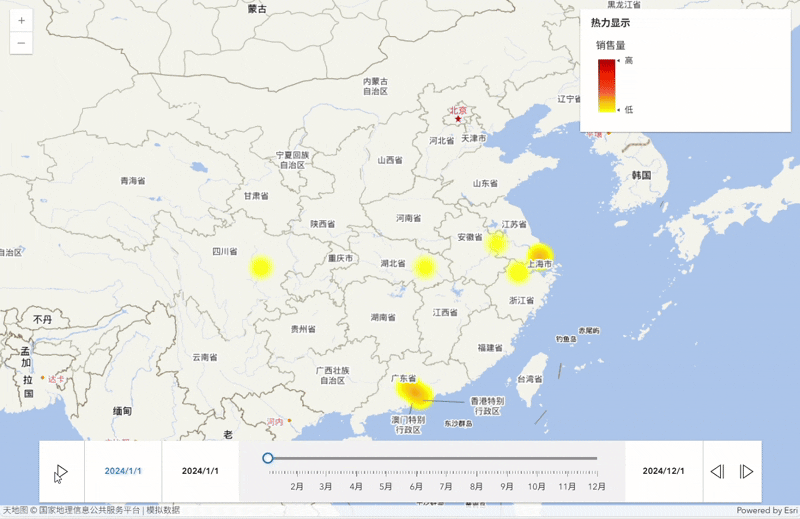

在这里插入图片描述

一、前置准备：环境与数据 📦

1. 核心技术栈

  • ArcGIS API for JavaScript 4.33：提供地图渲染、图层管理、时间轴控件等核心能力

  • 天地图底图：通过自定义加载器接入，让地图更贴合国内场景

  • CSV 数据：存储商品房销售数据，需包含关键字段：

    • 地理坐标：经度、纬度（用于定位空间位置）

    • 时间维度：月份（格式如 2024-01，用于时间轴筛选）

    • 数值维度：销售量（热力图的 “密度来源”）

2. 数据格式示例（商品房.csv）

地区longitudelatitude月份销售量
朝阳区116.4839.932024-012850
海淀区116.3139.992024-013210
朝阳区116.4839.932024-022560

二、核心代码实现：从 0 到 1 搭建动态热力图 🔧

1. 页面结构与样式基础

首先创建 HTML 骨架，定义地图容器和时间轴容器，并设置全屏样式（确保地图占满页面）：

<!DOCTYPE html><html lang="zh"><head><meta charset="utf-8" /><meta name="viewport" content="initial-scale=1,maximum-scale=1,user-scalable=no" /><title>商品房销售时间轴热力图</title><!-- 引入ArcGIS核心资源 --><script type="module" src="https://js.arcgis.com/4.33/map-components/"></script><link rel="stylesheet" href="https://js.arcgis.com/4.33/esri/themes/light/main.css" /><style>/* 地图全屏样式 */html, body, #viewDiv {padding: 0; margin: 0;height: 100%; width: 100%;}/* 时间轴固定在底部 */#time-slider {position: absolute;left: 5%; right: 5%; bottom: 20px;z-index: 100; /* 确保在地图上方显示 */}</style></head><body><div id="viewDiv"></div> <!-- 地图容器 --><div id="time-slider"></div> <!-- 时间轴容器 --></body></html>

2. 核心逻辑：图层配置与时间轴联动

这部分是 “动态热力图” 的关键，主要实现 3 个核心功能：

① 加载 CSV 数据并配置热力图渲染；② 初始化时间轴控件；③ 监听时间轴变化，实时更新热力图。

（1）模块导入与底图加载

先导入 ArcGIS 所需模块，再加载天地图底图（需申请天地图 key，也可以直接在《天地图底图加载》）中直接复制，如果没有 key，可先用 ArcGIS 自带底图（如basemap: "streets"）临时测试。：

<script type="module">// 导入ArcGIS核心模块const [Map, CSVLayer, MapView, Legend, TimeSlider, reactiveUtils] = await $arcgis.import(["@arcgis/core/Map.js","@arcgis/core/layers/CSVLayer.js","@arcgis/core/views/MapView.js","@arcgis/core/widgets/Legend.js","@arcgis/core/widgets/TimeSlider.js","@arcgis/core/core/reactiveUtils.js",]);// 加载天地图底图（自定义加载器）import { loadTiandituBasemap } from './js/tiandituLoader.js';const { tiandituBasemap } = await loadTiandituBasemap();</script>
（2）CSV 图层配置：定义热力图渲染规则

通过CSVLayer加载销售数据，并配置热力图渲染器（颜色渐变、密度字段等）和时间信息（时间字段、时间范围）：

// 1. 数据弹窗模板（点击热力图时显示的信息）const template = {title: "{地区}",content: "{月份} - 销售量：{销售量}套",};// 2. 热力图渲染器（核心！控制颜色渐变和密度计算）const renderer = {type: "heatmap",colorStops: [ // 颜色从透明黄到红棕色渐变，数值越高颜色越深{ color: "rgba(255, 255, 0, 0)", ratio: 0 },    // 透明（无数据）{ color: "#ffff00", ratio: 0.083 },             // 亮黄{ color: "#ff9800", ratio: 0.332 },             // 橙色{ color: "#ff4500", ratio: 0.581 },             // 橙红{ color: "#b30f00", ratio: 1 }                  // 红棕（最高密度）],field: "销售量", // 用于计算密度的字段（销售量越高，热力越集中）maxDensity: 58, // 初始最大密度（后续会动态更新）minDensity: 0,};// 3. 时间信息配置（定义时间维度规则）const timeInfo = {startField: "月份",  // 开始时间字段endField: "月份",    // 结束时间字段（因是月度数据，起止一致）fullTimeExtent: {    // 完整时间范围（2024年1-12月）start: new Date("2024-01"),end: new Date("2024-12")},timeInterval: {      // 时间间隔（1个月）value: 1,unit: "months"}};// 4. 创建CSV图层const layer = new CSVLayer({url: "./商品房.csv", // 数据文件路径title: "商品房月度销售热力",popupTemplate: template, // 弹窗模板renderer: renderer,       // 热力图渲染器timeInfo: timeInfo,       // 时间信息timeEnabled: true,        // 启用时间筛选outFields: ["*"],         // 返回所有字段});
（3）地图与时间轴初始化

创建地图视图，并初始化时间轴控件（TimeSlider），设置时间范围为 2024 年全年，间隔 1 个月：

// 1. 创建地图（绑定底图和CSV图层）const map = new Map({basemap: tiandituBasemap,layers: [layer],});// 2. 创建地图视图（定位到北京，缩放级别10）const view = new MapView({container: "viewDiv",center: [116.4074, 39.9042], // 北京经纬度zoom: 10,map: map,});// 3. 添加图例控件（右上角显示）view.ui.add(new Legend({ view: view }),"top-right");// 4. 创建时间轴控件const timeSlider = new TimeSlider({container: "time-slider", // 绑定容器view: view,mode: "instant", // 即时更新模式（拖动滑块立即刷新）fullTimeExtent: {start: new Date("2024-01-01"),end: new Date("2024-12-01"),},stops: { // 时间轴刻度（每月1个刻度）interval: { value: 1, unit: "months" }},labelsVisible: true, // 显示时间标签});
（4）关键联动：时间轴变化 → 热力图更新

通过reactiveUtils.watch监听时间轴的timeExtent变化，实时筛选当前月份的数据，并动态调整热力图最大密度（确保不同月份的热力对比更准确）：

// 监听时间轴变化reactiveUtils.watch(() => timeSlider.timeExtent, // 监听时间范围变化(timeExtent) => {// 1. 格式化当前选中的时间（提取日期部分，如2024-01-01）const start = timeExtent.start.toISOString().split('T')[0];const where = `月份 = DATE '${start}'`; // SQL筛选条件（当前月份）// 2. 筛选当前月份的数据（只显示选中月份的热力）const layerView = await view.whenLayerView(layer);layerView.featureEffect = { filter: { where } };// 3. 动态更新热力图最大密度（根据当前月份的最大销售量计算）layer.queryFeatures({returnGeometry: false, // 不需要几何信息，只查属性outStatistics: [{ // 统计当前月份的最大销售量onStatisticField: "销售量",outStatisticFieldName: "max_sales",statisticType: "max"}],where: where // 筛选当前月份}).then(result => {const maxSales = result.features[0].attributes['max_sales'];layer.renderer.maxDensity = maxSales / 100; // 调整密度系数（根据数据量级优化）console.log(`当前月份最大销售量：${maxSales}套，热力最大密度：${maxSales/100}`);});});// 图层加载完成后，自动定位到数据范围layer.when(() => {console.log("CSV图层加载完成！");view.goTo(layer.fullExtent.expand(1.5)); // 扩大1.5倍范围，避免数据贴边}).catch((error) => {console.error("图层加载失败：", error);});

三、所有代码 📊

index.html

<!DOCTYPE html>
<html lang="zh"><head><meta charset="utf-8" /><meta name="viewport" content="initial-scale=1,maximum-scale=1,user-scalable=no" /><title>热力图</title><script type="module" src="https://js.arcgis.com/4.33/map-components/"></script><link rel="stylesheet" href="https://js.arcgis.com/4.33/esri/themes/light/main.css" /><style>html,body,#viewDiv {padding: 0;margin: 0;height: 100%;width: 100%;}#time-slider {position: absolute;left: 5%;right: 5%;bottom: 20px;}</style><script src="https://js.arcgis.com/4.33/"></script><script type="module">const [Map, CSVLayer, MapView, Legend, TimeSlider, reactiveUtils] = await $arcgis.import(["@arcgis/core/Map.js","@arcgis/core/layers/CSVLayer.js","@arcgis/core/views/MapView.js","@arcgis/core/widgets/Legend.js","@arcgis/core/widgets/TimeSlider.js","@arcgis/core/core/reactiveUtils.js",]);// 天地图加载模块import { loadTiandituBasemap } from './js/tiandituLoader.js';const { tiandituBasemap } = await loadTiandituBasemap();const url = "./商品房.csv";const template = {title: "{地区}",content: "{月份} - 销售量 {销售量}.",};// 最大像素强度用于指定颜色// 从colorStops属性中的连续颜色渐变const renderer = {type: "heatmap",colorStops: [{ color: "rgba(255, 255, 0, 0)", ratio: 0 },    // 透明黄色（起始）{ color: "#ffff00", ratio: 0.083 },             // 亮黄色{ color: "#ffd700", ratio: 0.166 },             // 金黄色{ color: "#ffc107", ratio: 0.249 },             // 琥珀色{ color: "#ff9800", ratio: 0.332 },             // 橙色{ color: "#ff7043", ratio: 0.415 },             // 深橙色{ color: "#ff5722", ratio: 0.498 },             // 橙红色{ color: "#ff4500", ratio: 0.581 },             // 橙红色（加深）{ color: "#ff3a00", ratio: 0.664 },             // 浅红色{ color: "#ff2400", ratio: 0.747 },             // 红色（加深）{ color: "#e61900", ratio: 0.83 },              // 深红色{ color: "#cc1400", ratio: 0.913 },             // 暗深红色{ color: "#b30f00", ratio: 1 }                  // 红棕色（终点）],field: "销售量",maxDensity: 58,minDensity: 0,};// 时间字段配置const timeInfo = {startField: "月份",endField: "月份",fullTimeExtent: {start: new Date("2024-01"),end: new Date("2024-12")},timeInterval: {value: 1,unit: "months"}};const layer = new CSVLayer({url: url,title: "热力显示",copyright: "模拟数据",popupTemplate: template,renderer: renderer,timeInfo: timeInfo,timeEnabled: true,labelsVisible: true,outFields: ["*"]});const map = new Map({basemap: tiandituBasemap,layers: [layer],});const view = new MapView({container: "viewDiv",center: [116.4074, 39.9042],zoom: 10,map: map,});view.ui.add(new Legend({view: view,}),"top-right",);const layerView = await view.whenLayerView(layer);// 创建时间滑块const timeSlider = new TimeSlider({container: "time-slider",view: view,mode: "instant",fullTimeExtent: {start: new Date("2024-01-01"),end: new Date("2024-12-01"),},stops: {interval: {value: 1,unit: "months",},},labelsVisible: true});// 确保图层加载完成后再显示layer.when(() => {console.log("图层加载完成");view.goTo(layer.fullExtent.expand(1.5));}).catch((error) => {console.error("图层加载失败:", error);});console.log("热力图应用已初始化");reactiveUtils.watch(() => timeSlider.timeExtent,(timeExtent) => {const start = timeExtent.start.toISOString().split('T')[0];const end = timeExtent.end.toISOString().split('T')[0];const where = `月份  = DATE '${start}' `layerView.featureEffect = {filter: { where }};// 查询所有要素的销售量，取最大值layer.queryFeatures({returnGeometry: false,outStatistics: [{// 要计算最大值的字段（需与 CSV 中字段名完全一致，含中文和括号）onStatisticField: "销售量",// 自定义统计结果的字段名（后续从结果中通过此名获取最大值）outStatisticFieldName: "max_sales",// 统计类型：最大值statisticType: "max"}],where}).then(result => {const maxSales = result.features[0].attributes['max_sales'];// 动态更新渲染器的最大密度layer.renderer.maxDensity = maxSales / 100;console.log(`最大销售量：${maxSales / 100}`);});},);</script>
</head><body><div id="viewDiv"></div><div id="time-slider"></div>
</body></html>

四、常见问题排查 ❌

  1. 热力图不显示？

  • 检查 CSV 文件路径是否正确（相对路径需与 HTML 同级）；

  • 确认 CSV 字段名与代码一致（如 “销售量” 不能错写为 “销量”）；

  • 打开浏览器控制台（F12），查看是否有数据加载错误。

  1. 时间轴拖动无反应？

  • 检查timeInfo的startField和endField是否为 CSV 中的时间字段；

  • 确认timeSlider的fullTimeExtent与数据的时间范围匹配。

  1. 弹窗不显示？
  • 检查popupTemplate中的字段名是否与 CSV 一致（如{地区}需对应 CSV 的 “地区” 字段）。

通过以上步骤，就能快速实现一个 “随时间动态变化的热力图” 啦！无论是商品房销售、人口流动还是交通流量分析，这个方案都能直接复用，只需替换 CSV 数据和调整渲染参数即可。如果有更复杂的需求（如多维度筛选、自定义底图），可以进一步扩展 ArcGIS API 的其他模块～
