脑电分析——认识各种波型与伪迹

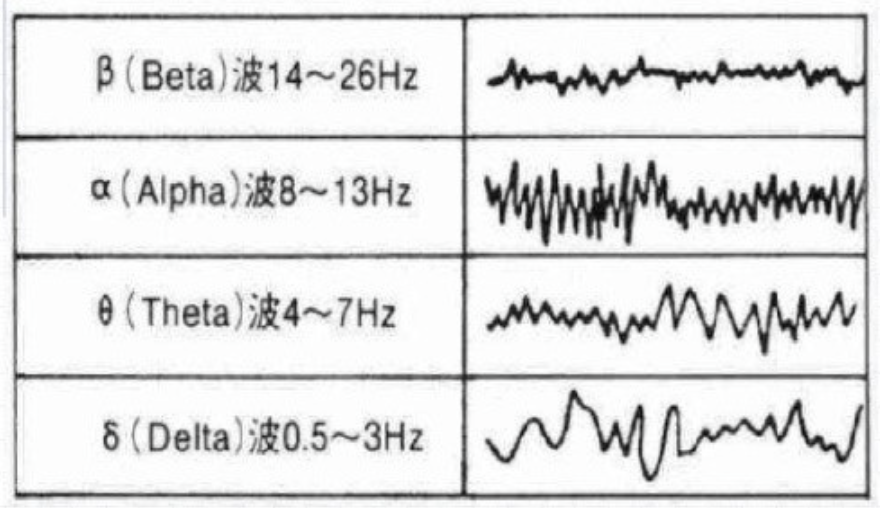

一、认识各种波型

1. δ波 delta

频率范围：0.5~3Hz
振幅：通常较高（可达 75 μV 以上）
波型：缓慢、规律的高振幅波动
出现的情形：成年人在睡眠时会出现，婴幼儿在非睡眠期也会出现。如果成年人在非睡眠期出现了δ波说明出现了异常。

2. θ波 Theta

频率范围：4~7Hz
振幅：中等（一般 20–100 μV）
出现的情形：如入定状态、冥想或催眠的时候。

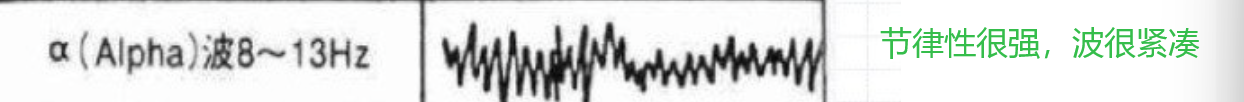

3. α波 Alpha

频率范围：8~13Hz
振幅：较低（20–60 μV）

出现的情形：又分为慢、中、快波

• 慢波：8~9Hz，是在人快进入睡眠状态的时候，昏昏沉沉的情况下出现的。
• 中波：9~11Hz，是一种可以产生创造力的状态。
• 快波：12~14Hz，是人在紧张状态下产生的波，例如：人在做错事情的时候产生的。

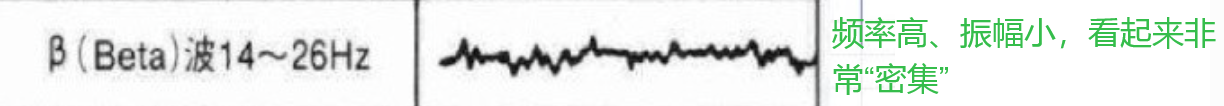

4. β波 Beta

频率范围：14~34Hz
振幅：较低（一般 5–20 μV）
波型：快速、小幅、规律的波动
出现的情形：一般在专注、紧张、焦虑状态下会出现。

视频讲解链接: https://haokan.baidu.com/v?pd=wisenatural&vid=11368040283917034020

5. 其他波型

单相：①波形只有一个方向的偏离基线，即只向上或只向下偏离基线，然后回到基线。 ②只有一个波峰或波谷。
双相：①波形在偏离基线时有两个方向，先正后负或先负后正，然后回到基线。②波峰和波谷连续出现。

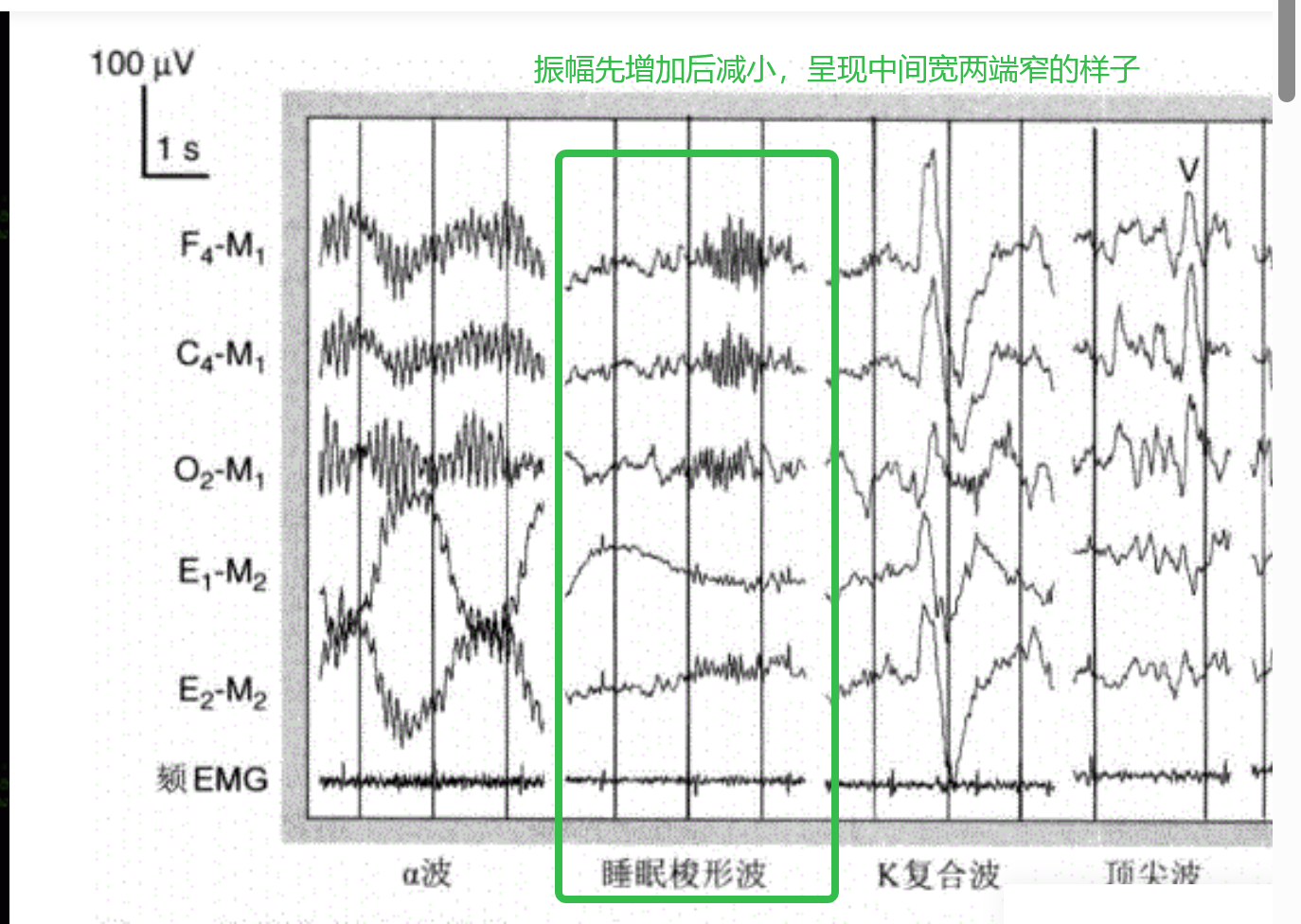

睡眠梭形波

睡眠梭形波是在脑电图（EEG）中观察到的一种 短暂的、节律性波群。

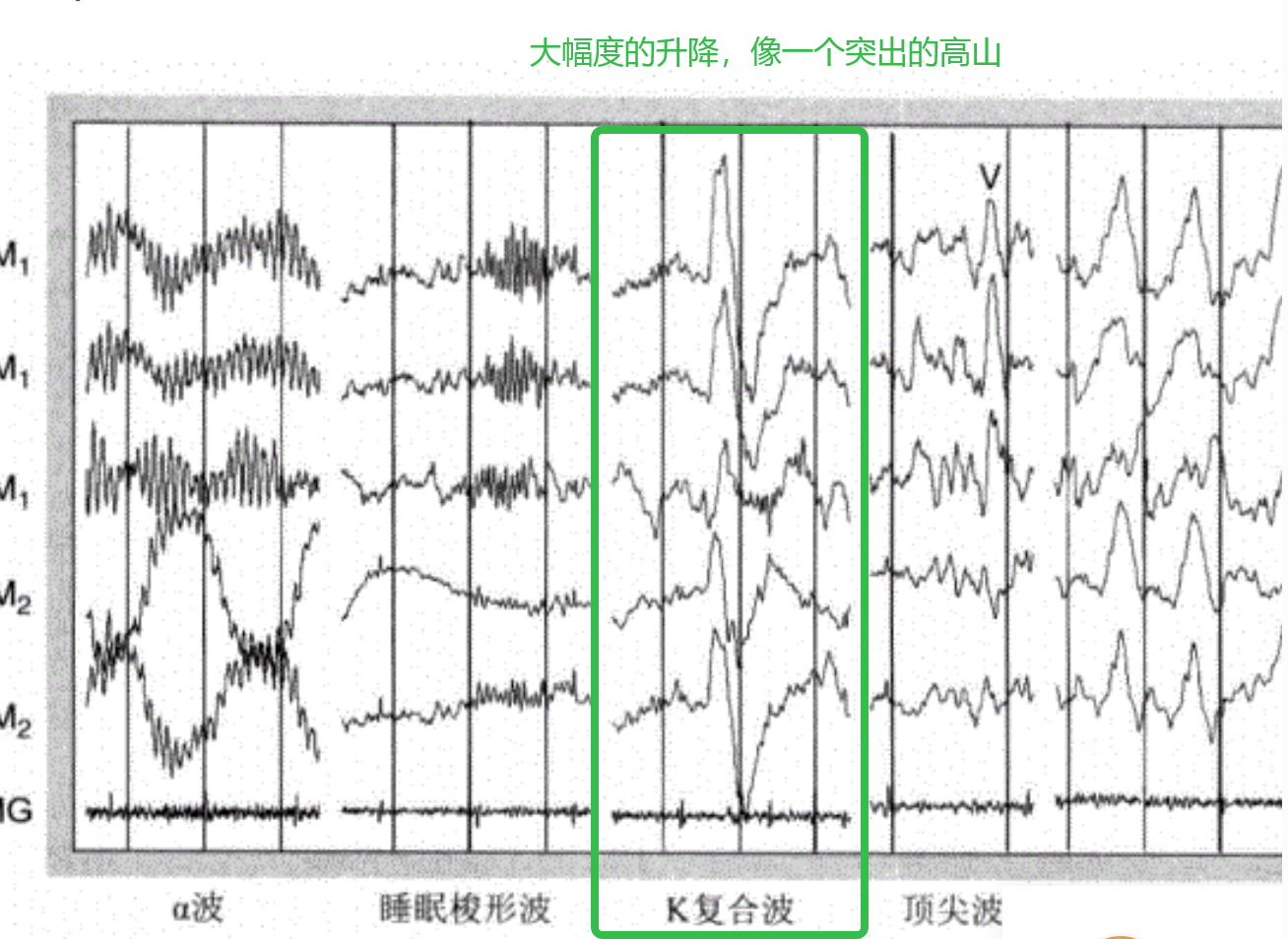

K复合波

K复合波是一种在脑电图（EEG）中出现的、高振幅、双相的大型波形。
通常与 睡眠梭形波 一起出现

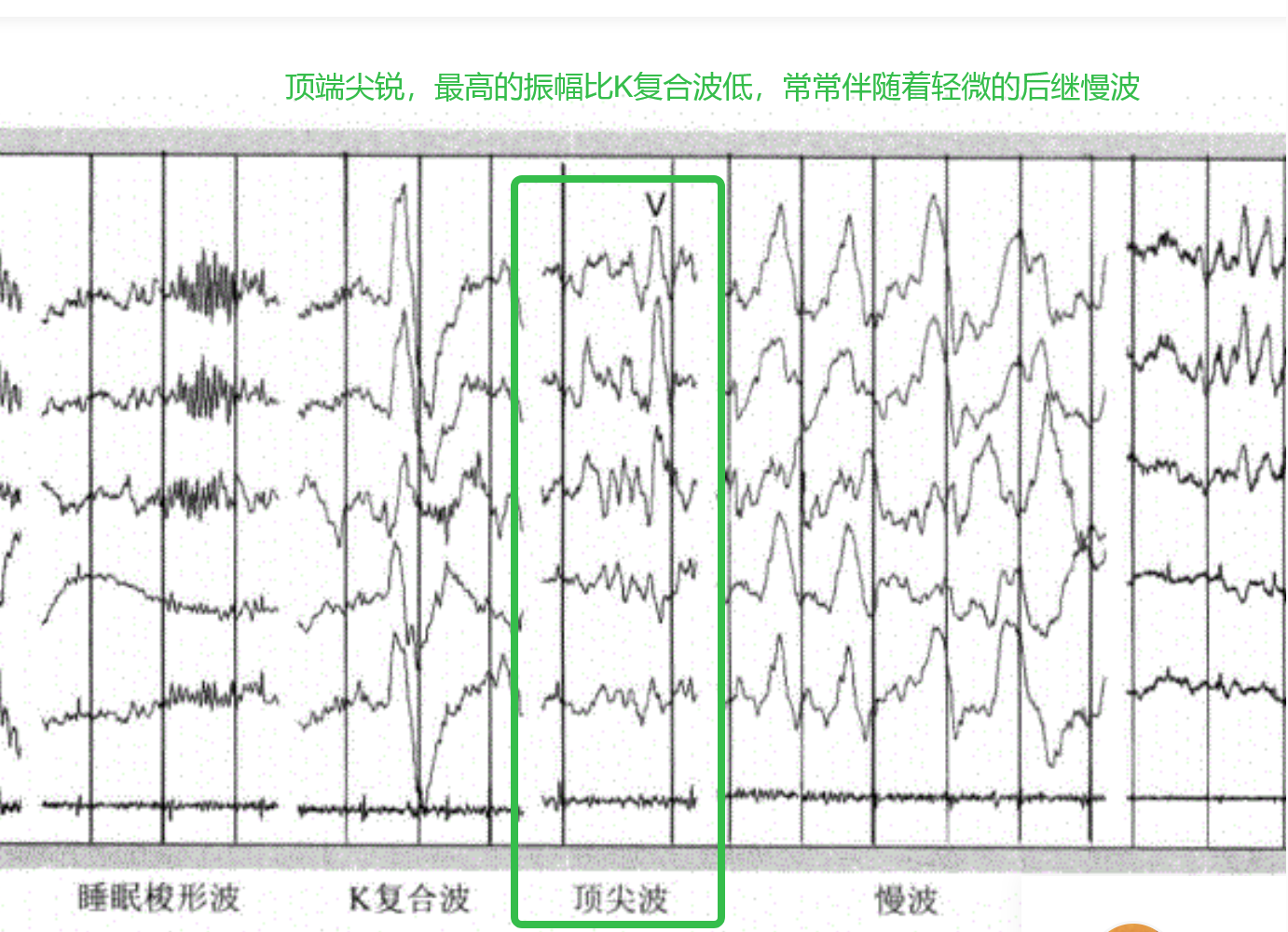

顶尖波

顶尖波是脑电图（EEG）中在睡眠阶段常见的一种波形。

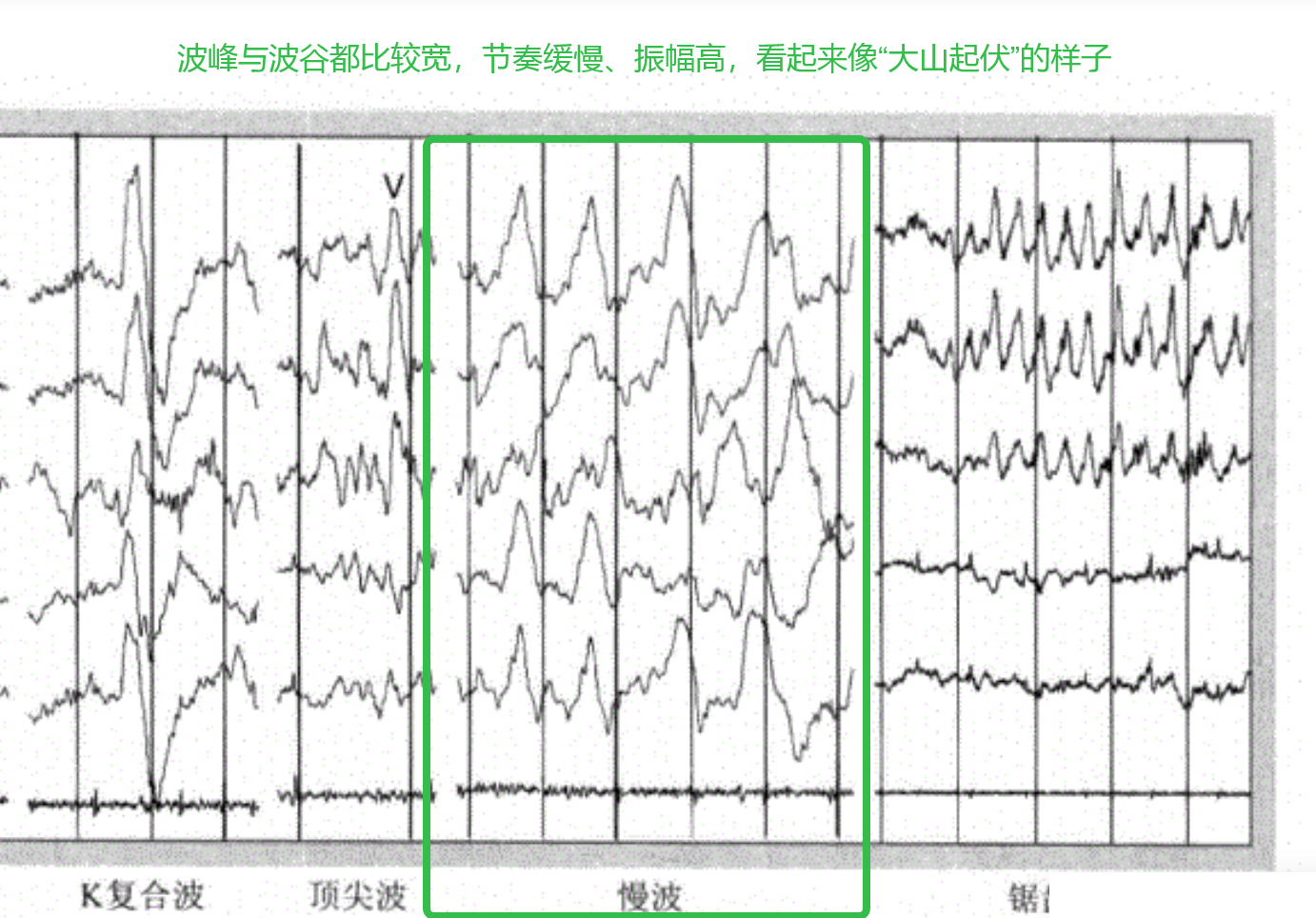

慢波

慢波是指 频率低、振幅高 的脑电波。

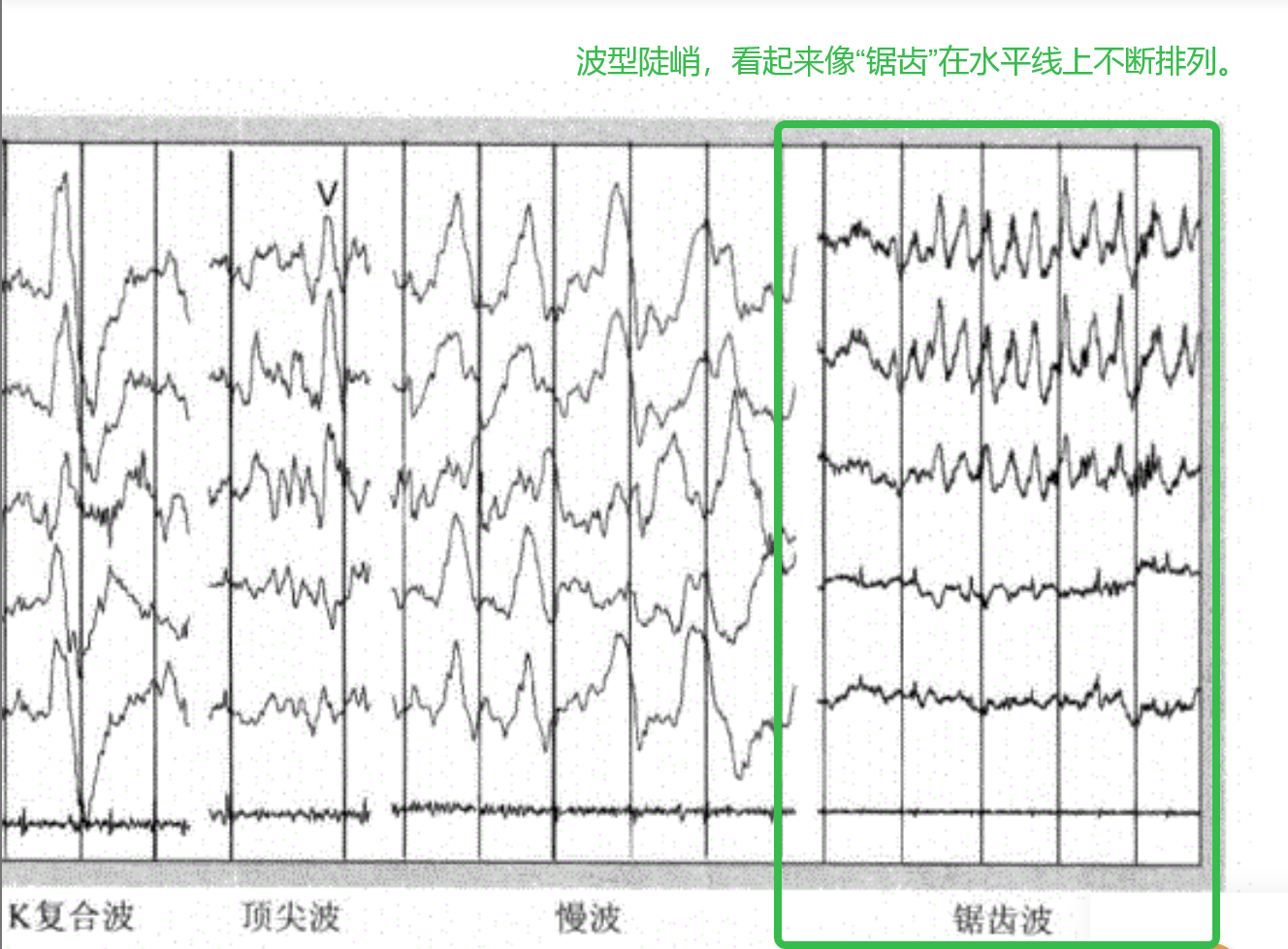

锯齿波

锯齿波是一种在脑电图中呈现 周期性、波峰斜缓、波谷陡峭 的波形，看起来像锯齿形。

二、认识各种伪迹

1. 眼电伪迹

眼电伪迹是最常见的伪迹之一，通常出现在额部，两侧对称性分布，可以以波形特征进行鉴别。眼电伪迹主要有两种。

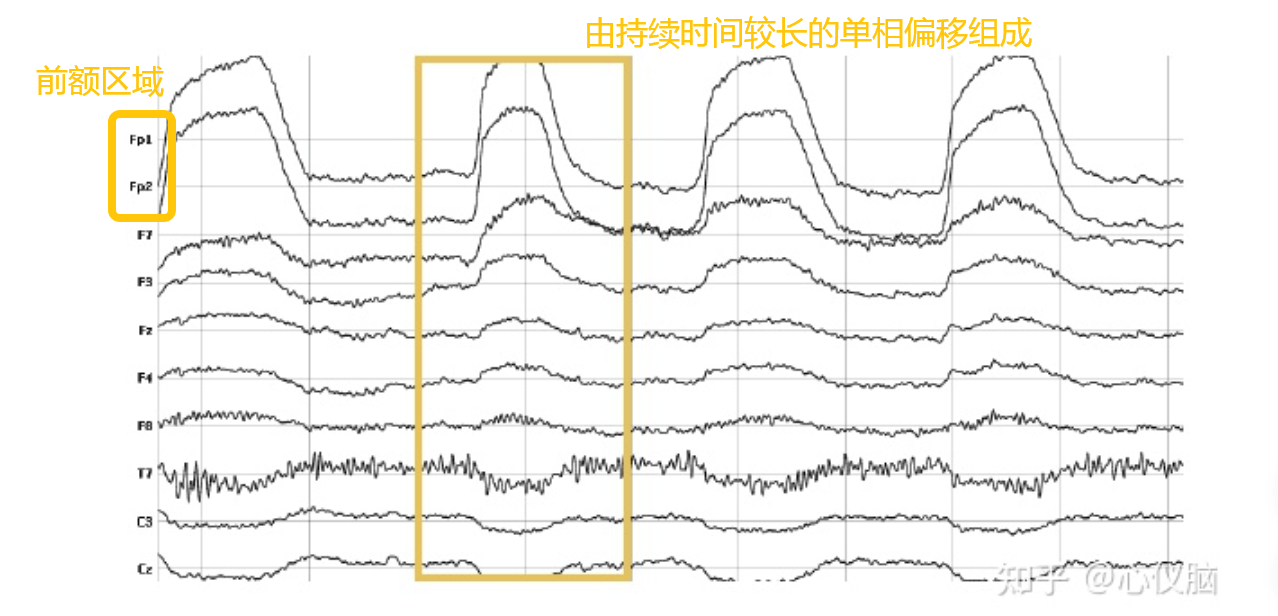

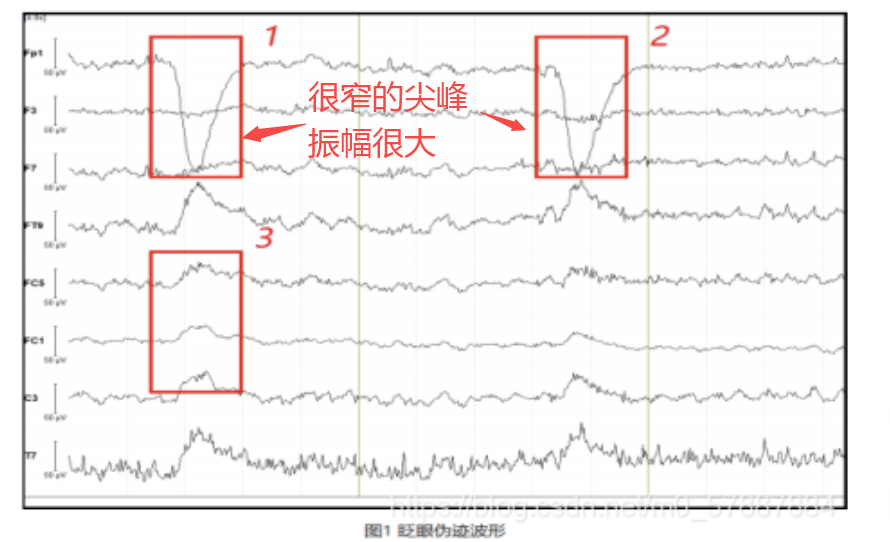

眨眼伪迹

来源：上下眼睑快速抬落（眨眼）

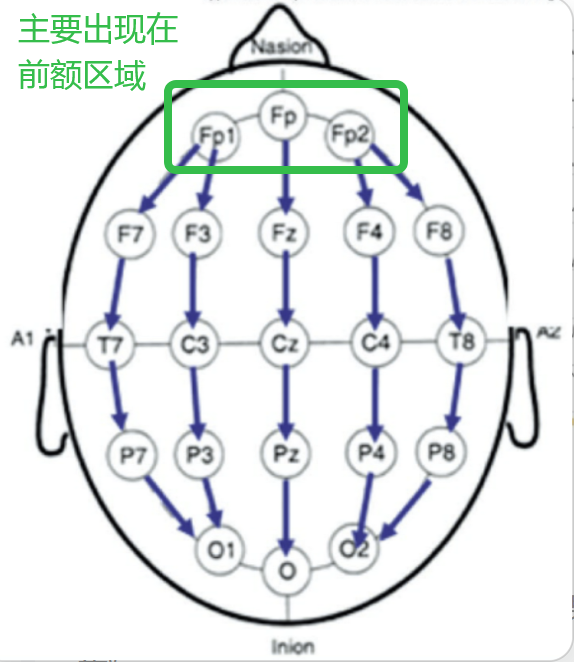

出现的位置：前额电极，通常为 Fp1、Fp2（双侧对称）
波形特征：单相尖波或缓慢正向大波
振幅：高，一般 50–200 μV
持续时间：较长，约 200–400 ms

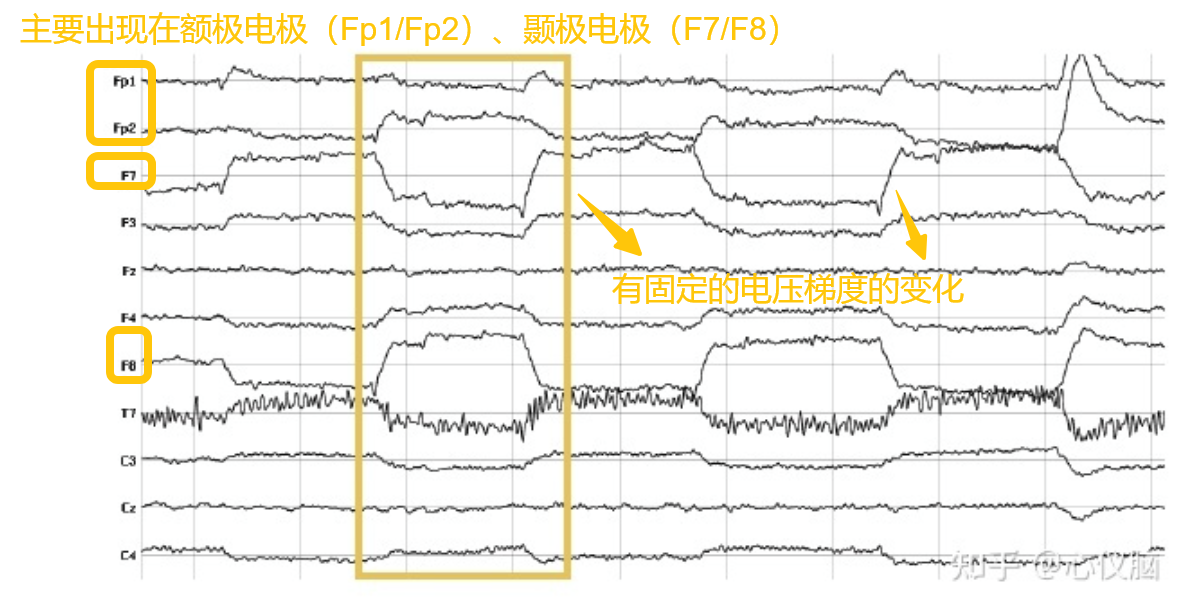

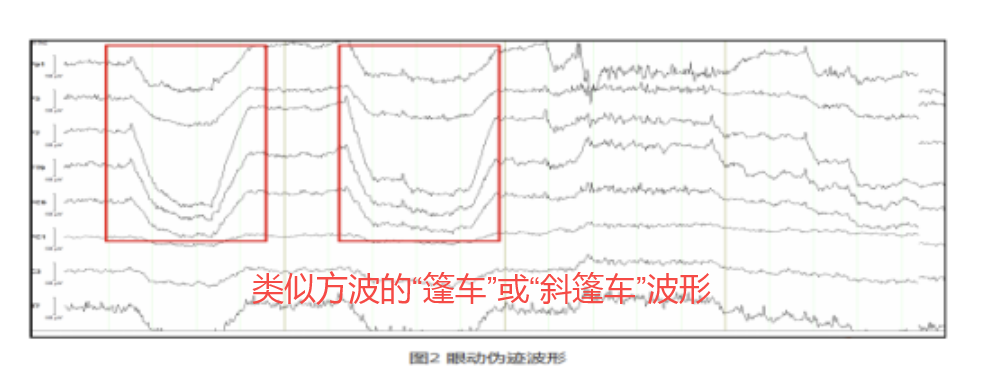

眼动伪迹

（1）眼球移动
来源：眼球水平或垂直转动导致角膜-视网膜电位变化
出现的位置：额极电极（Fp1/Fp2）、颞侧电极（F7/F8、T3/T4）
波形特征：双相或慢波
振幅：中等，一般 50–100 μV
持续时间：约 0.5–1 秒，与眼球转动速度相关

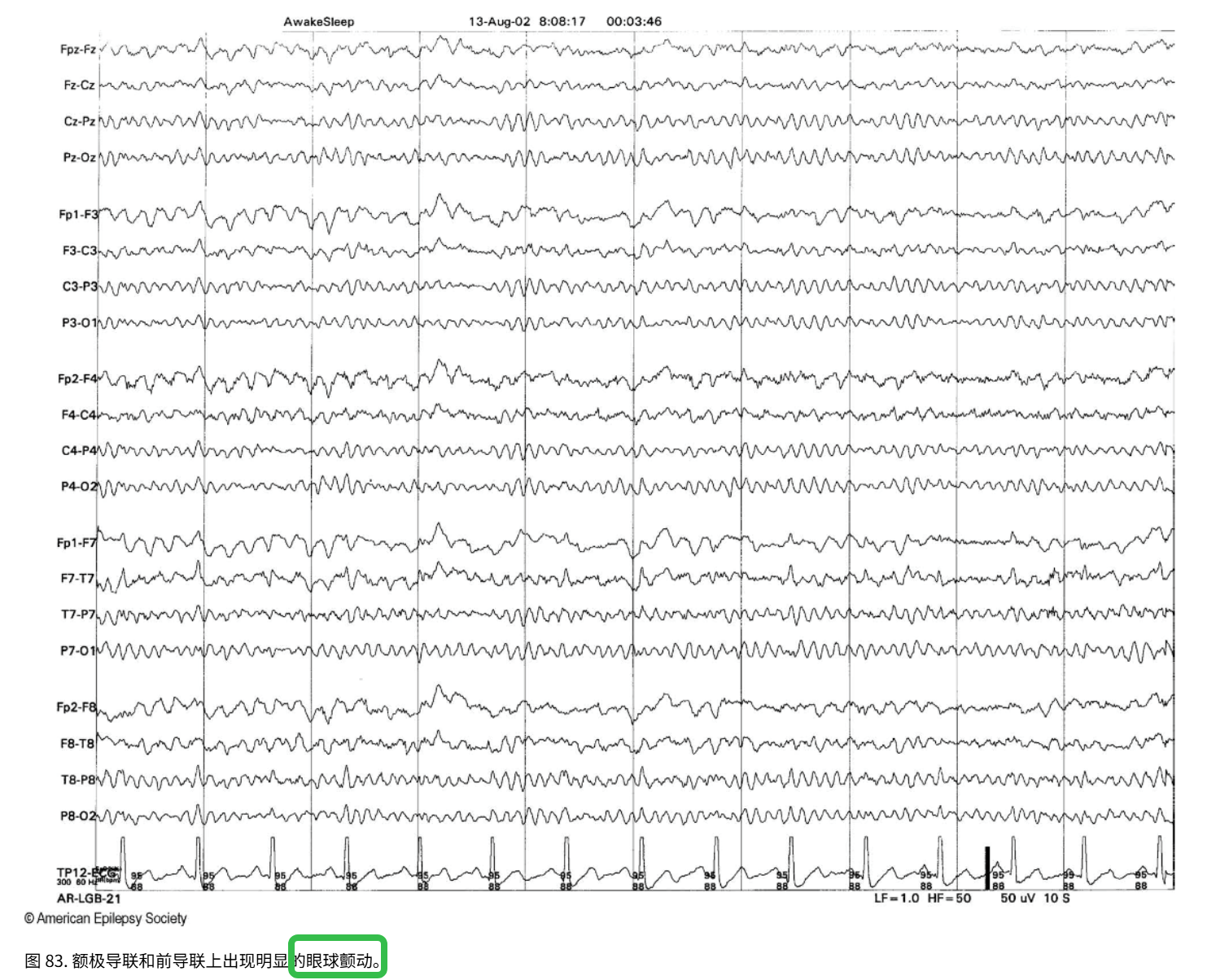

（2）眼球颤动
来源：眼球非自主的周期性快速运动
出现的位置：枕区或中央区

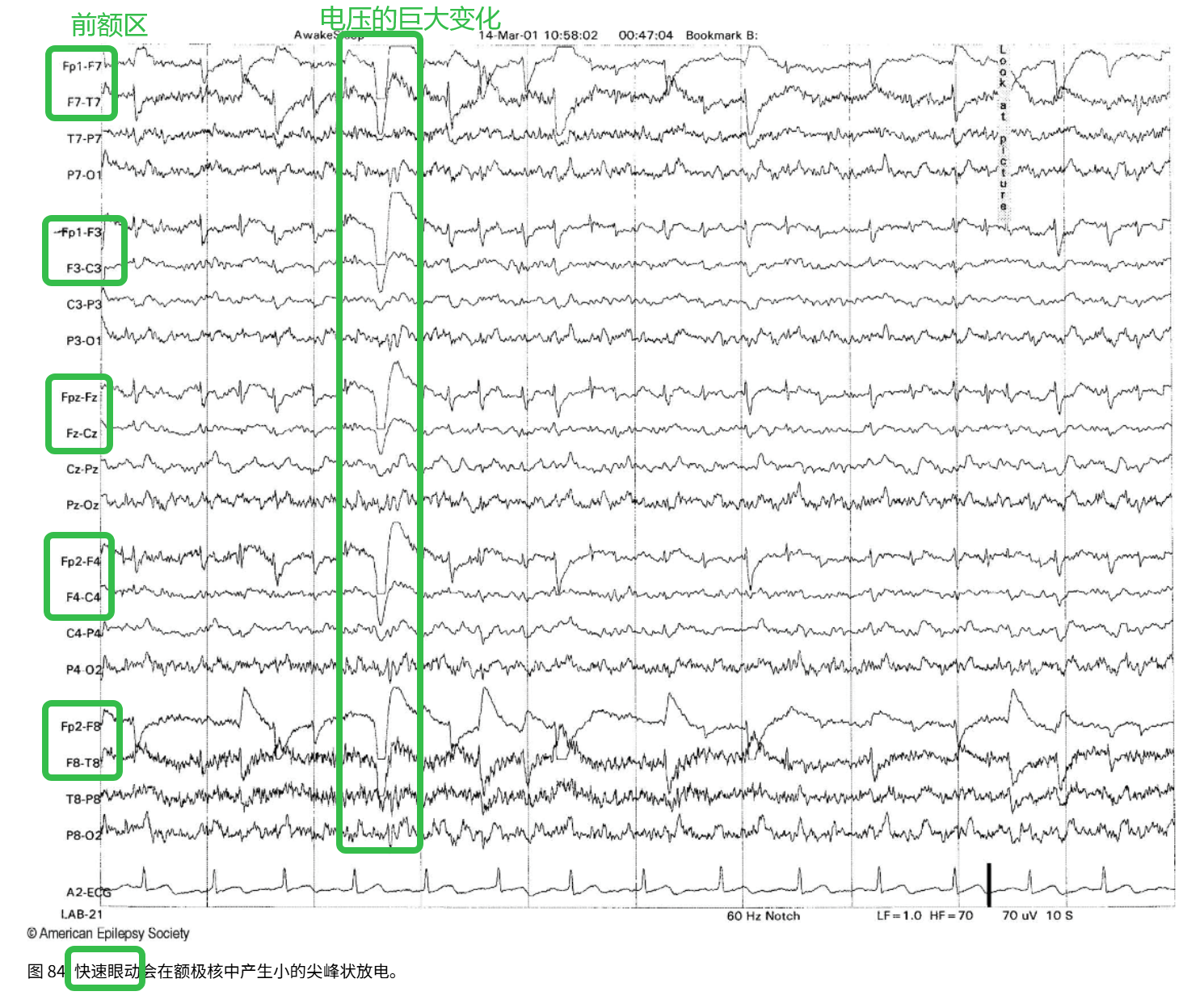

（3）快速眼动
来源：REM 睡眠期的快速、有节律的眼球运动
出现的位置：额极电极（Fp1/Fp2）、颞侧电极（F7/F8、T3/T4）
特征：显著的眼动电位变化

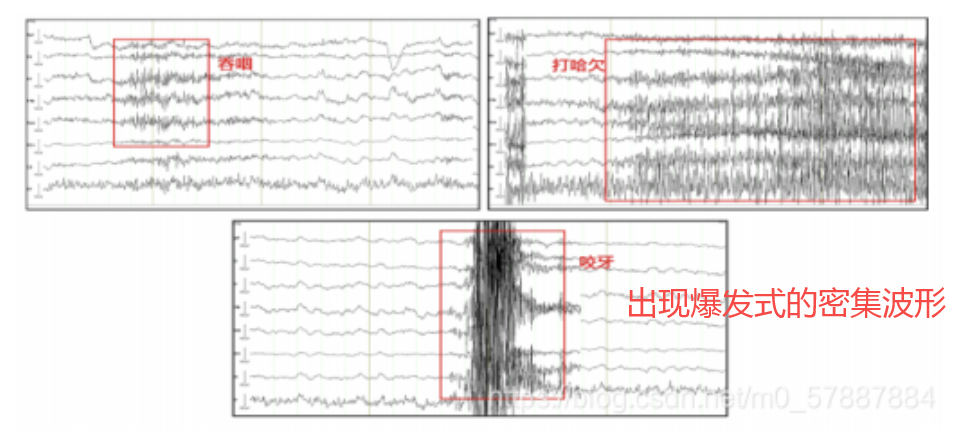

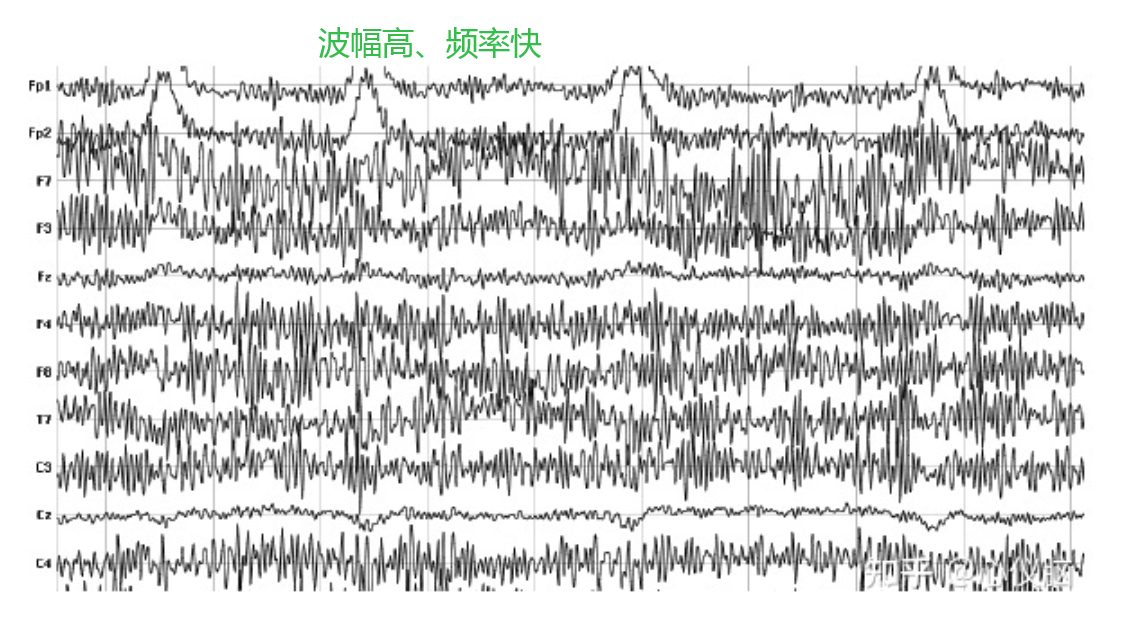

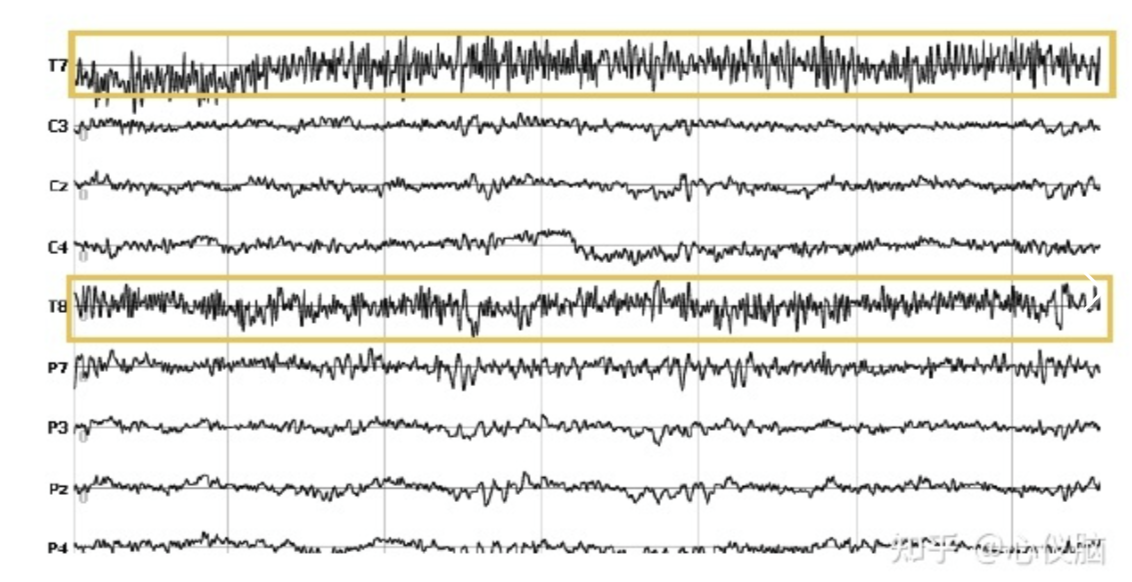

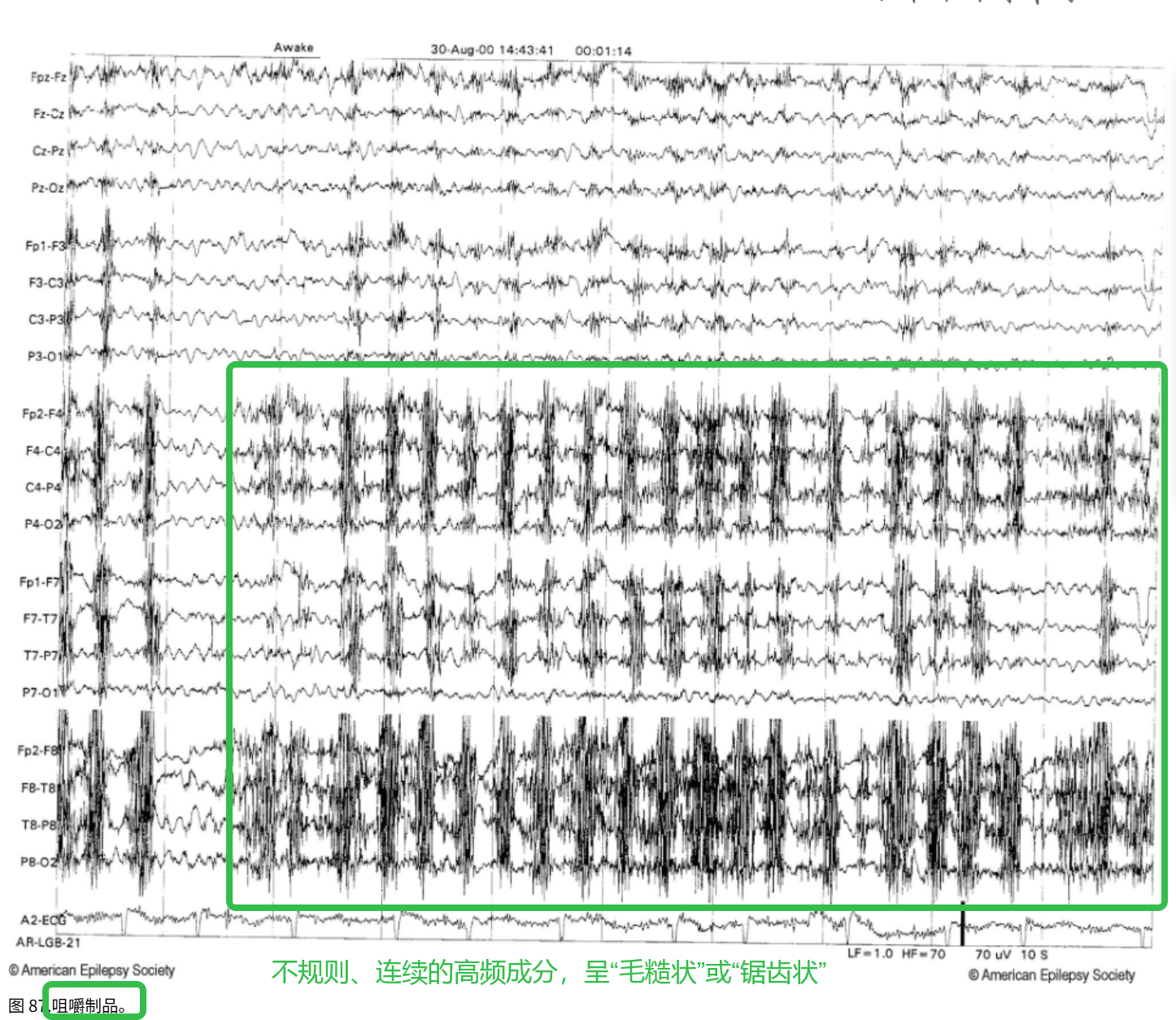

2. 肌电伪迹

肌电伪迹是由头面部或颈部肌肉活动（如额肌、颞肌、颈肌等）产生的电信号，混入脑电图中形成干扰。

• 与眼电伪迹不同，肌电伪迹通常 频率高、波幅不规则 。
• 常出现在 EEG 采集过程中受试者紧张、皱眉、咀嚼、说话或头部移动时。

来源：额肌活动（皱眉、抬眉）、颞肌或颈肌（咀嚼、说话、吞咽、颈部张力）、头部动作（抖动、翻身）……
频率：高频，一般 20–100 Hz
振幅：中等到高，一般 20–200 μV，但不规则

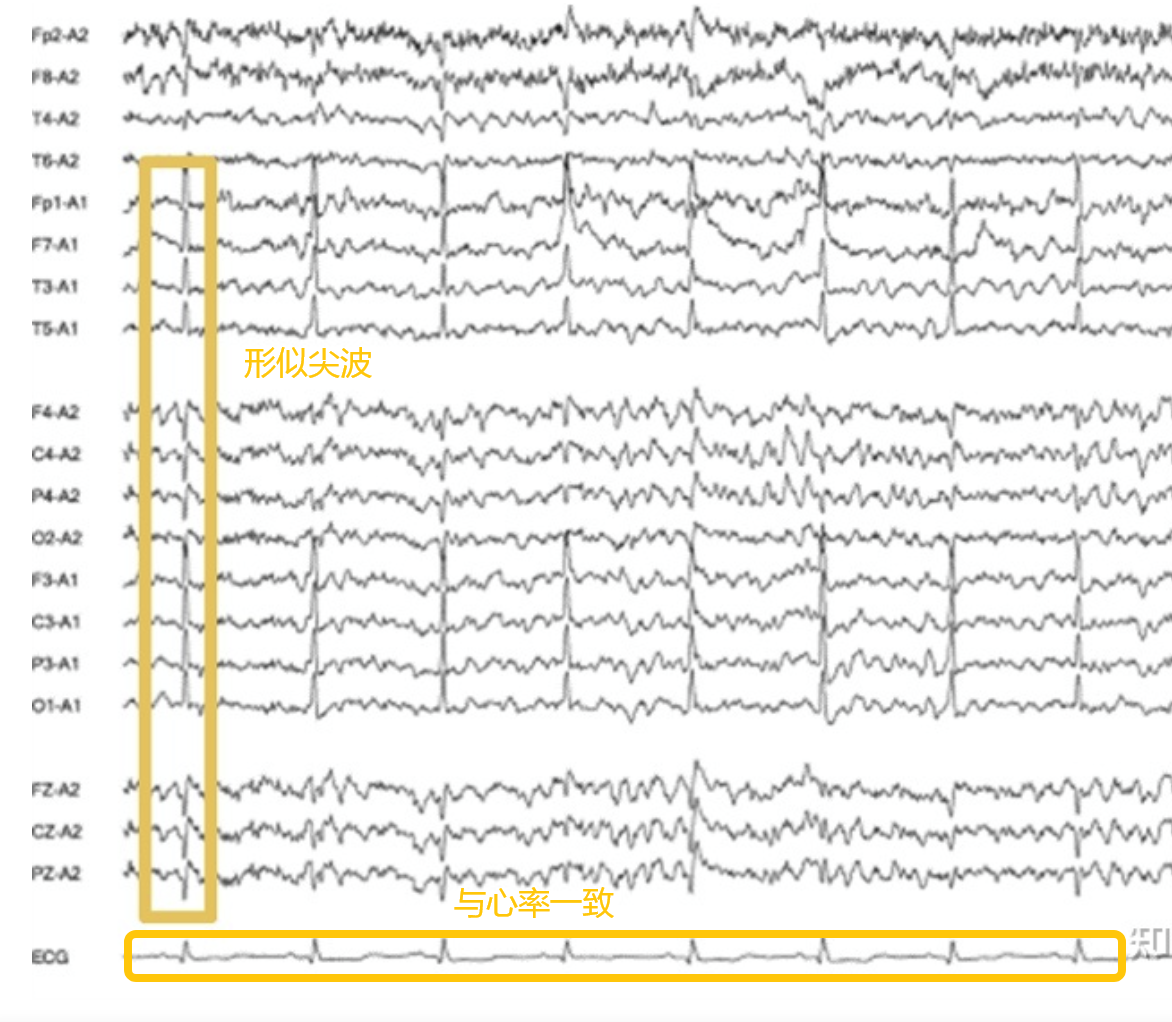

3. 心电伪迹

心电伪迹 是指由于心脏电活动（ECG）在脑电或其他体表电极上引入的信号干扰。

来源：心脏本身的电活动
频率：与心率一致，一般 1–2 Hz
振幅：中等，约 20–100 μV，比正常脑电高
波形：类似 QRS 波，尖锐而规律，有明显周期性

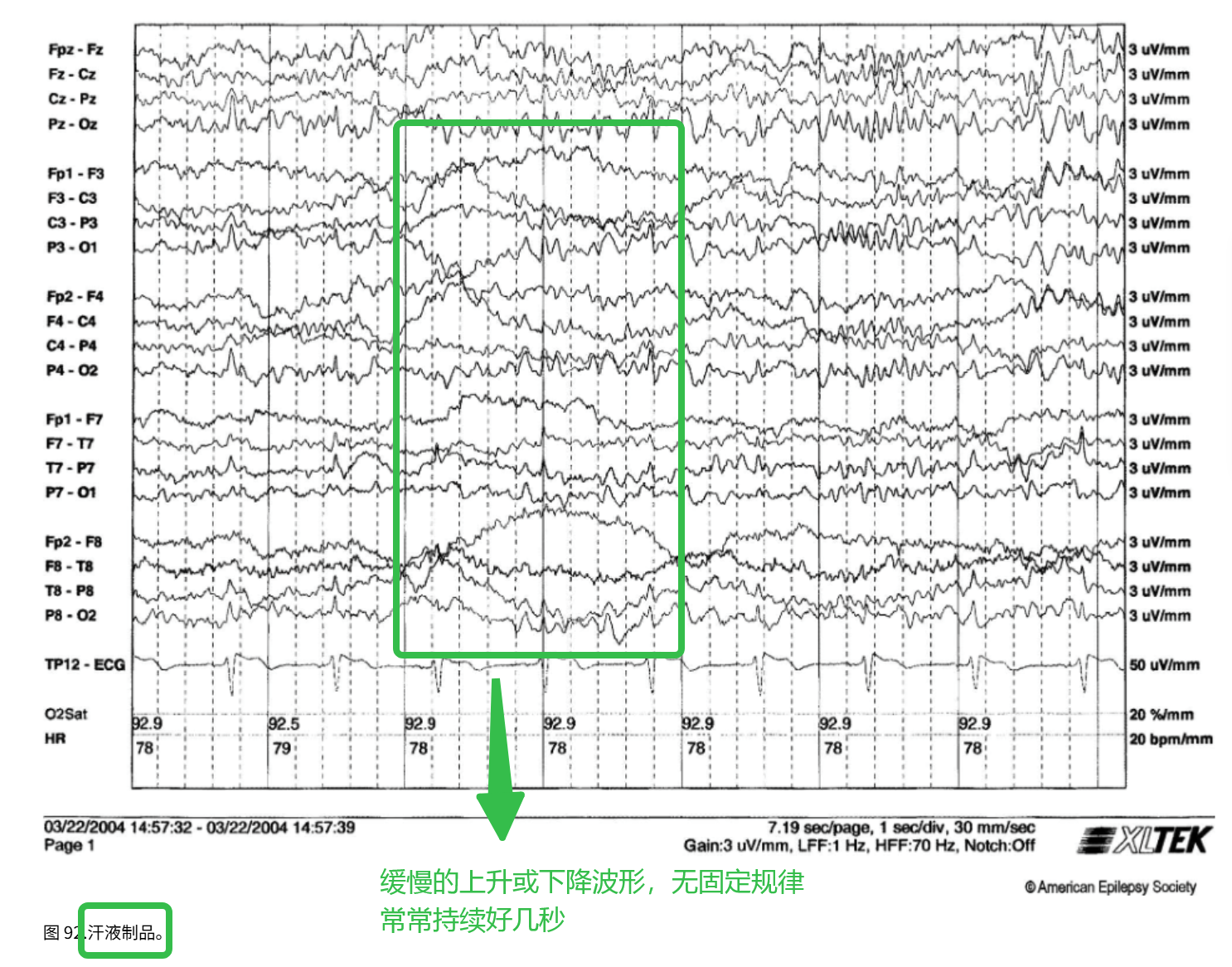

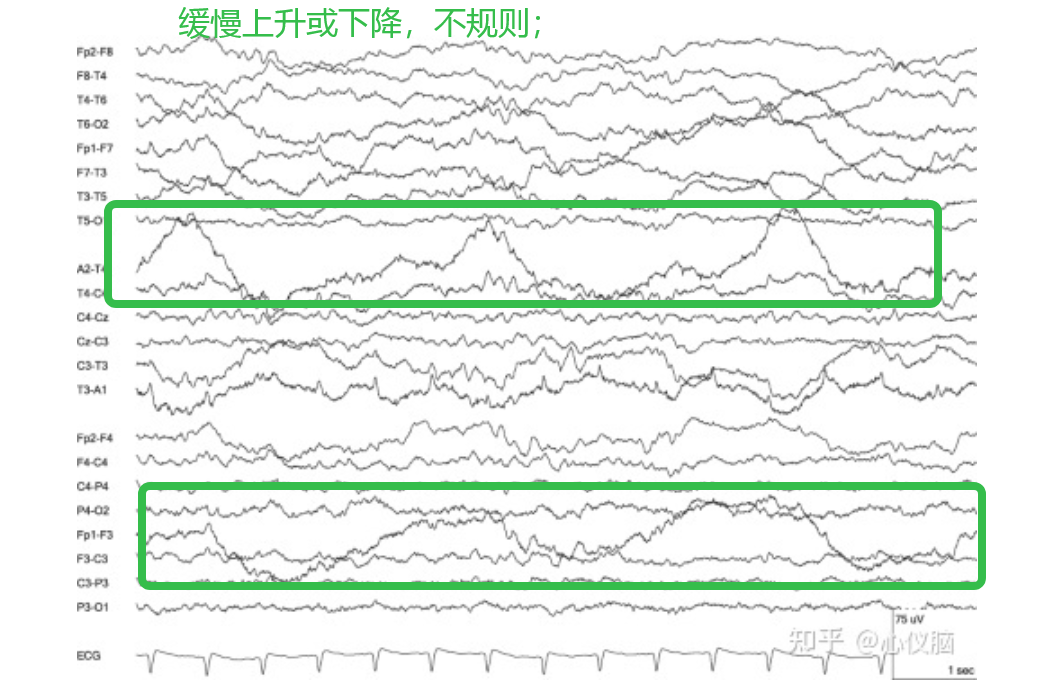

4. 慢电位漂移

慢电位漂移是指 EEG 信号中 频率极低、波形缓慢变化 的电位偏移。

• 通常由电极阻抗变化、皮肤电导变化（如出汗）、呼吸或血流引起。
• 既可以是生理性的（如呼吸调制的低频波），也可能是伪迹（汗液伪迹属于典型慢电位漂移）。

来源：电极阻抗变化、皮肤电导变化（汗液）、呼吸、血流波动等
振幅：低到中等，可 20–200 μV，取决于原因（汗液伪迹常较高）
波形：缓慢上升或下降，不规则；无尖峰或节律性可持续数秒至几十秒，甚至更长
持续时间：

5. 市井干扰

脑电伪迹还可能来自50Hz市电，当头皮电极电阻很高时，头皮与电极接触不良，会出现这种伪迹干扰。如果所有的导联均出现市电干扰，则可能是外部高频干扰导致，也可能是接地电极或参考电极阻抗过高。

频率：固定频率：50 Hz（国内）、60 Hz（国外）
波形：规则正弦波，周期性强；可能叠加到 EEG 各频段信号上
持续时间：持续存在，只要电网干扰存在就会出现
出现位置：全脑电极均可受影响，尤其靠近电源或灯具的电极

三、总结

本周我系统学习了 δ、θ、α、β 波及睡眠相关波形如睡眠梭形波、K 复合波、顶尖波等的特征和出现情境。同时，我掌握了各种常见伪迹的识别方法，包括眼电伪迹、肌电伪迹、心电伪迹、慢电位漂移和市井干扰，了解它们在电极位置、振幅、频率和波形上的特点。实验让我深刻认识到脑电信号受生理状态和环境影响较大，区分真实脑电波与伪迹对分析结果至关重要。这次实践不仅巩固了理论知识，也提高了我观察 EEG 波形、判断信号质量和处理干扰的能力，为后续脑电分析打下了基础。
