PCIe协议之 Equalization篇 之 效果篇 之 眼图示例

其实 PCIe 均衡效果，可类似从 DDR PHY 的均衡效果，来类比，两者都是类似的。

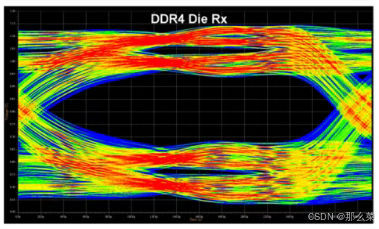

一. DDR4 的眼图：在封装引脚就能看清楚

在 DDR4 时代：

• 评估点

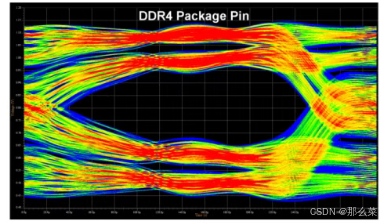

  ：直接在 **Package Pin（封装引脚）**观察眼图。

• 原因

  ：DDR4 的接收端（Die Rx）里几乎没有复杂的均衡器（EQ）。通道补偿主要靠 PCB 设计和简单的 ODT（终端电阻）。

• 效果

  ：你在引脚上看到的眼图，就是 DRAM 接收端真实能利用的眼图。

👉 也就是说，DDR4 的“眼图体检”很直观：引脚干净 → 芯片就能跑。



二. DDR5 的眼图：必须“进芯”才算数

到了 DDR5：

• 评估点：引脚眼图已经不再靠谱，必须进到 Die Rx 内部去看。
