照明灯具-图形识别更方便

照明灯具-图形识别更方便

在工程计量中，照明灯具的工程量往往庞大而复杂。借助【屏幕旋转】、【图形识别】及【查看已识别图形列表】功能，可快速识别并统计灯具数量，节省时间，便于工程量统计！

一、基础知识

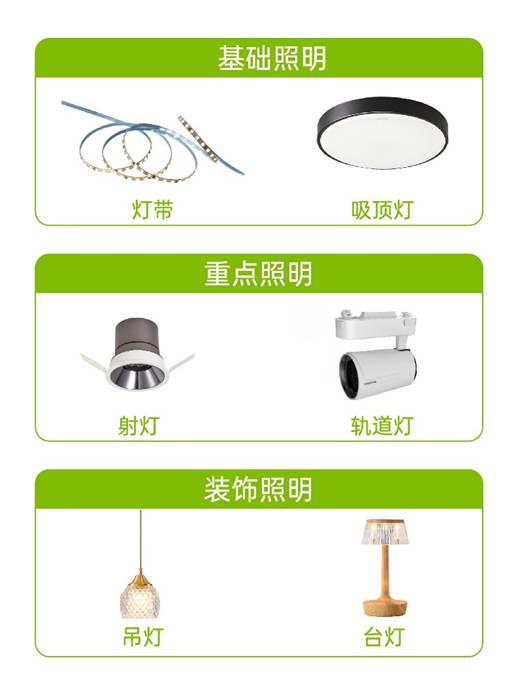

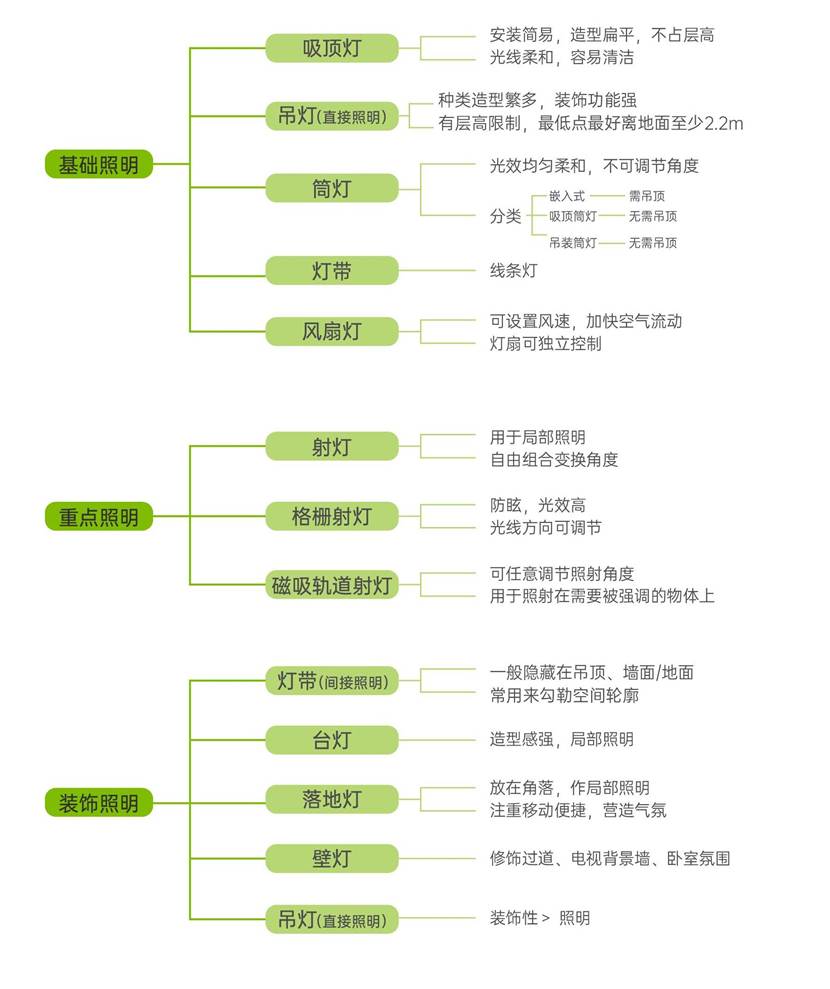

灯具种类

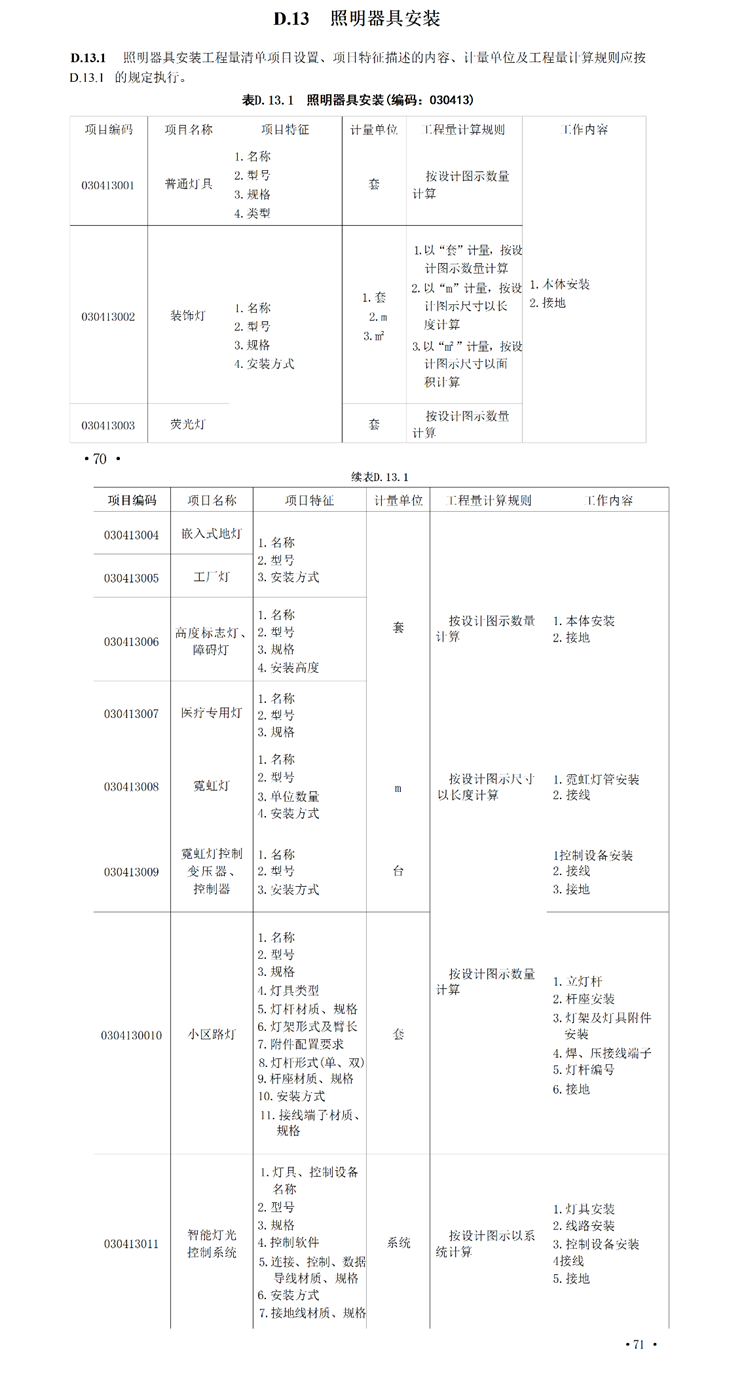

二、清单计量规则

三、案例分析

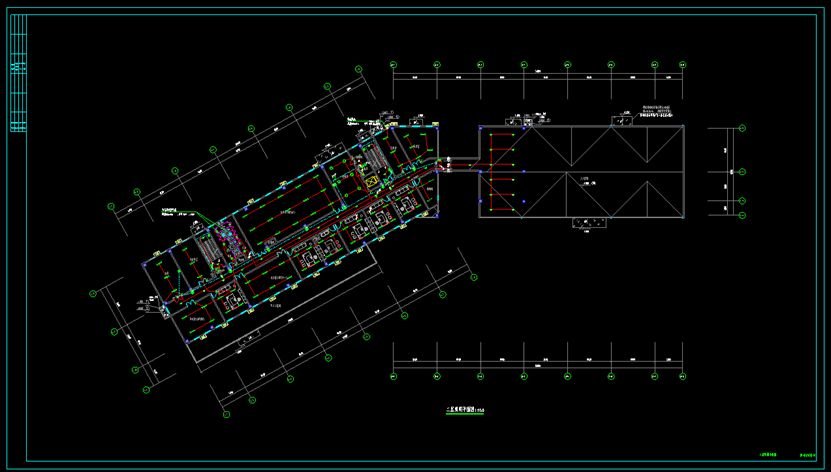

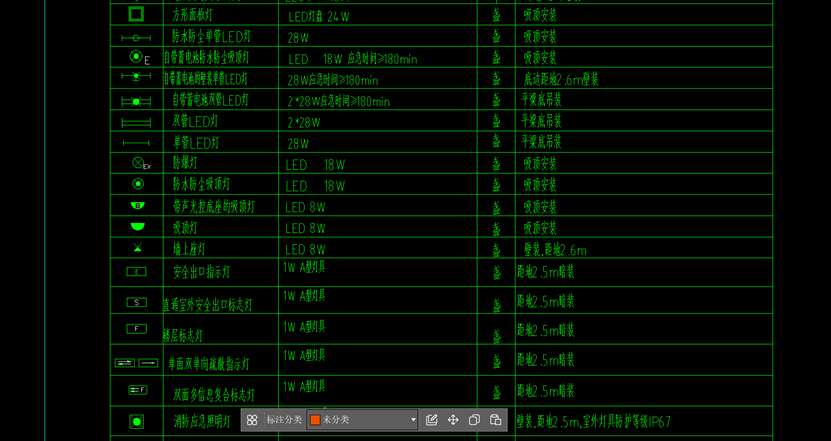

1.本案例以二层照明平面图为例，观察二层照明平面图和主要材料表，其中灯具有方形面板灯、消防应急照明、带声光控底座的吸顶灯、防水防尘吸顶灯等等。

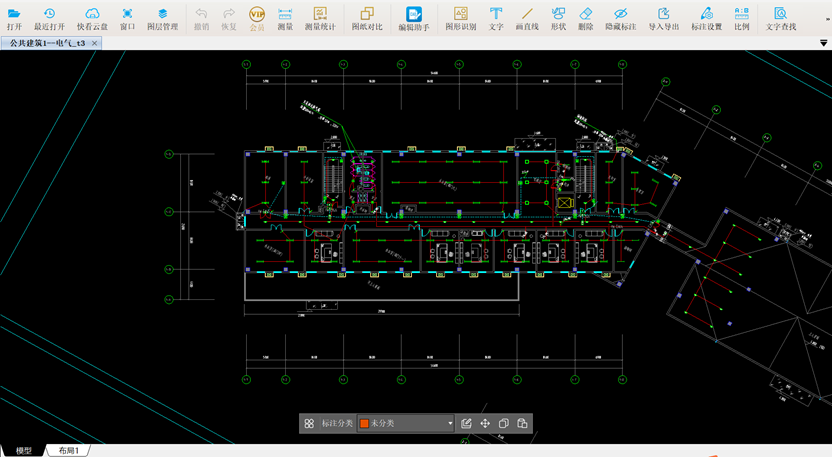

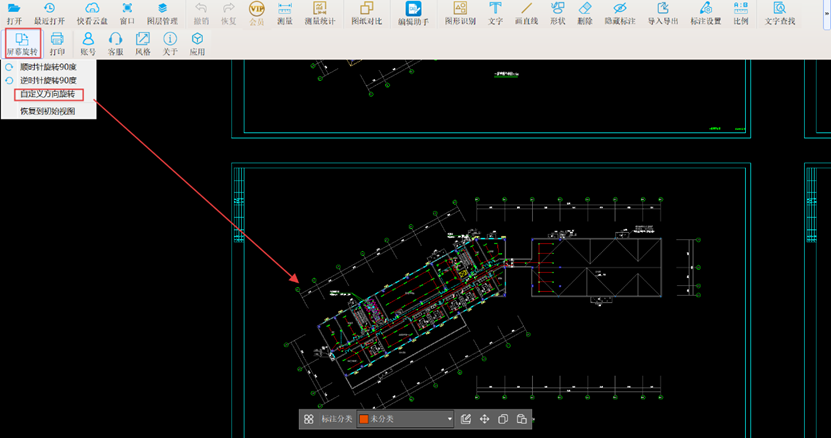

2. 在观察时发现该图纸为异形轴网，其中1-1轴至1-8轴查看极为不便。此时可使用CAD快速看图软件的【屏幕旋转】功能：绘制一条直线作为旋转后的水平方向线，点击左键指定方向线的起点。

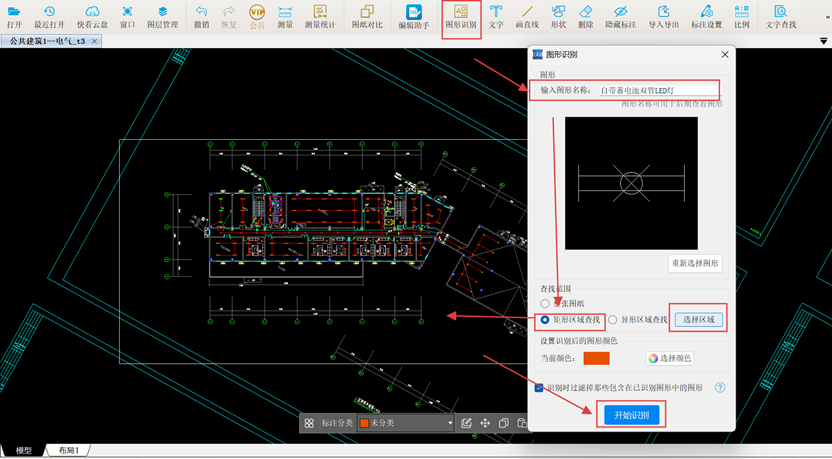

3.以自带蓄电池双管LED灯为例，在CAD快速看图中使用【图形识别】功能，精确框选图例后，在绘图区空白处右键确认。确认无误后在对话框中输入图形名称（如“自带蓄电池双管LED灯”），便于后续查找。设置识别范围时，建议用矩形区域框选整个二层照明平面图，启动自动识别统计，结果显示自带蓄电池双管LED灯工程量为9套。其他照明灯具识别方法同上，不再赘述。

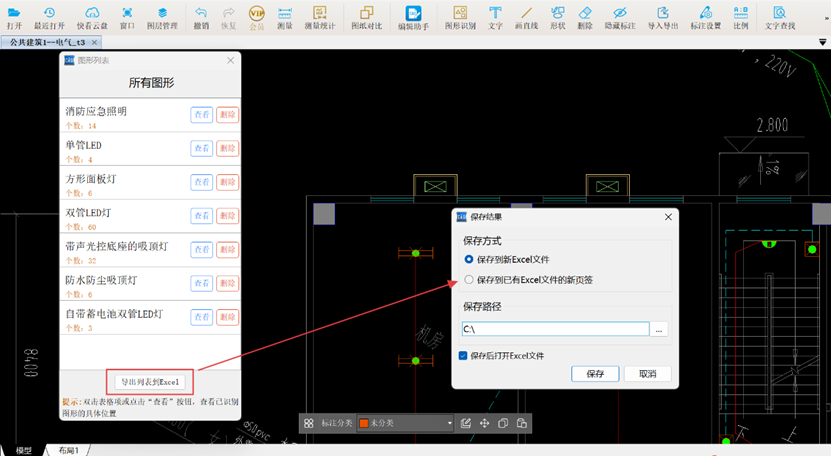

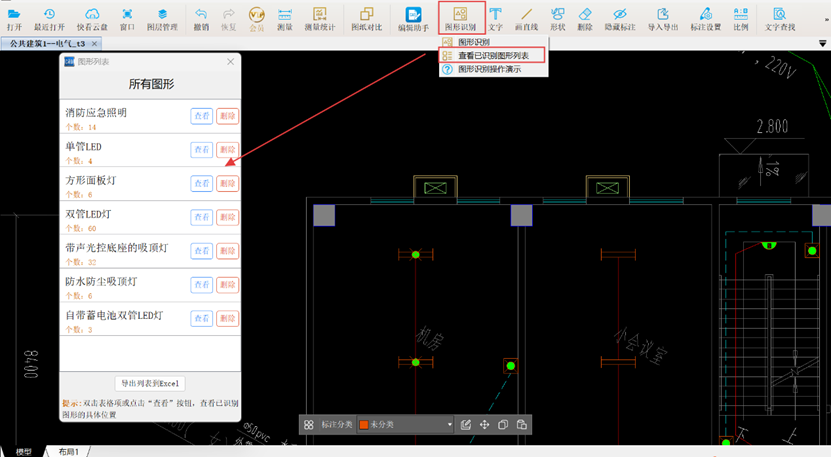

当所有照明灯具识别完成后，【查看已识别图形列表】功能可快速查看全部已识别灯具的工程量；该界面中的【导出列表到Excel】功能可将工程量保存至新建Excel文件或现有文件的新工作表。

【屏幕旋转】能通过旋转校正异形轴网，使识图更直观；【图形识别】与【查看已识别图形列表】可快速识别灯具并统计；【导出列表到Excel】功能则能将已识别灯具保存至表格，大幅提升效率，便于工程量统计。

#屏幕旋转#照明灯具#图形识别#
