D触发器学习

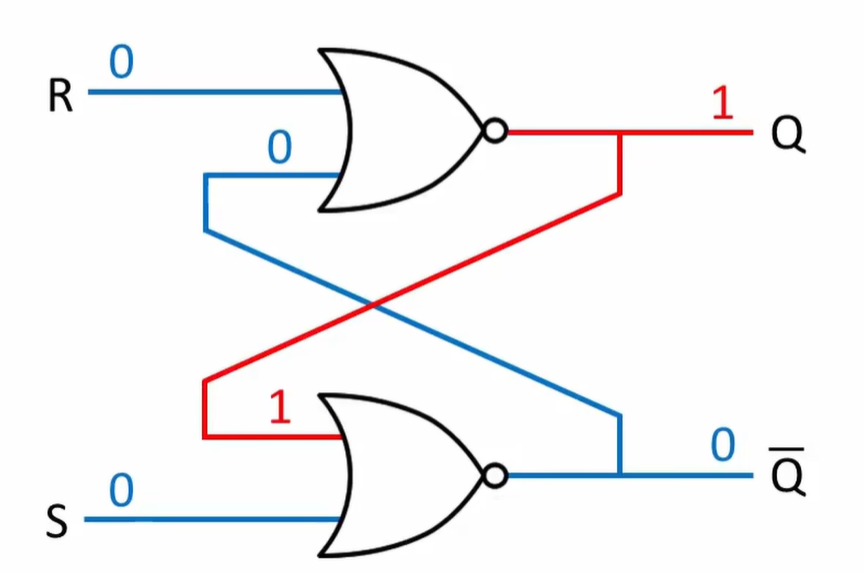

今天在复习D触发器的时候，首先需要知道RS锁存器，在学习RS锁存器的时候，发现当R=S=1时，出现了非法状态。但是，实际推导的时候发现，R=S=1时，输出$Q=\overline{Q}=0$，这两个状态都是确定的，那又为什么说是不定状态，或者是非法状态呐？
因为这个不定状态不是对当前状态（$Q=\overline{Q}=0$）而言的，而是对下一个状态，即（$Q^{\ast }、{\overline{Q}}^{\ast }$）而言的。即，假设当前状态为$Q=\overline{Q}=0$，那如果下一个状态的$R=0，S=0$也就是所谓的锁存保持状态，推导的时候会发现，从$Q$和$\overline{Q}$出发会得出不同的结论，这也就是为什么说处在不定态。

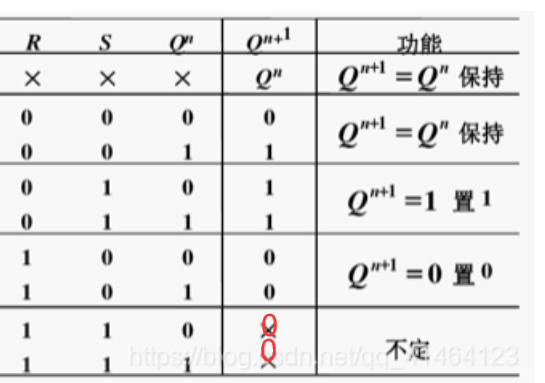

真值表

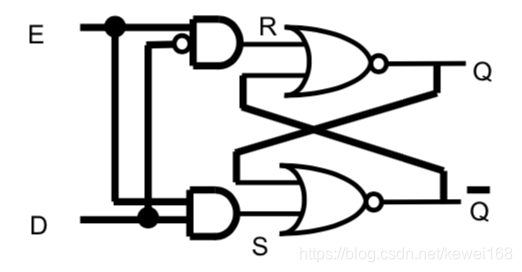

D锁存器：E=1时Q跟随D；E=0时，保持
