矽塔 SA8204 输入耐压36V 2.5A可调过流保护 集成故障报告的智能过压/过流保护芯片

在高端电子系统设计中，单纯的保护功能已无法满足复杂系统的需求。SA8204在SA8203的基础上，通过集成故障状态报告功能，实现了从"被动保护"到"智能监控"的技术跨越，为系统诊断和维护提供了关键支持。

一、产品定位：保护与诊断的完美融合

核心特性升级

• 故障状态输出：新增FLTB开漏输出引脚，实时报告保护状态
• 扩展电流范围：支持100mA-2.5A可调过流保护，覆盖更精细应用
• 锁定保护模式：OCP触发后保持锁定状态，避免反复尝试
• 高性能封装：仅提供DFN2x2-8封装，专注高端应用

设计理念演进

SA8204代表了保护芯片设计的智能化方向：

• 状态可视化：将内部保护状态转化为外部可检测信号
• 系统级诊断：为MCU提供故障信息，支持智能故障处理
• 安全优先：锁定模式防止故障扩散，提升系统可靠性


二、故障报告机制的深度解析

FLTB引脚的多状态监控

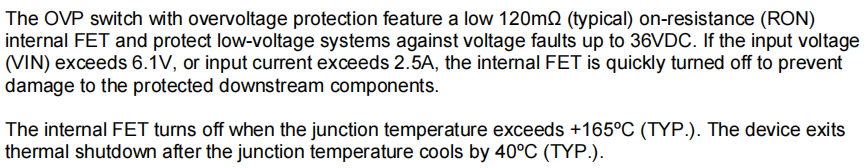

触发条件：

• 过压保护（OVP）激活
• 过流保护（OCP）激活
• 过温保护（OTP）激活

电气特性：

• 开漏输出，需外接上拉电阻（通常10kΩ-100kΩ）
• 正常工作时为高阻态，故障时下拉至GND
• 兼容3.3V/5V逻辑电平，直连MCU GPIO

系统级诊断价值

故障识别能力：

FLTB触发 + 输入电压监测 → 区分OVP/OCP故障
FLTB触发 + 温度监测 → 识别OTP故障
FLTB状态 + 时序分析 → 判断故障性质（瞬态/持续）

应用场景：

• 预维护预警：统计故障次数，预测系统寿命
• 远程诊断：通过通信接口上报故障类型
• 智能恢复：根据故障类型采取不同的恢复策略

三、可调过流保护的精密优化

扩展的电流范围与精度

计算公式：

精密配置示例：

• RILIM = 40.2kΩ → IOCP = 2.00A（大功率负载）
• RILIM = 120kΩ → IOCP = 0.60A（中等功率）
• RILIM = 390kΩ → IOCP = 0.11A（低功耗传感器）

锁定保护模式的优势

与传统自恢复模式对比：

工程价值：

• 防止电机堵转等持续性故障导致的反复冲击
• 为故障分析提供稳定的检测窗口
• 符合工业设备的安全规范要求

四、热设计与功率处理能力

DFN2x2-8封装的散热优势

热阻参数：

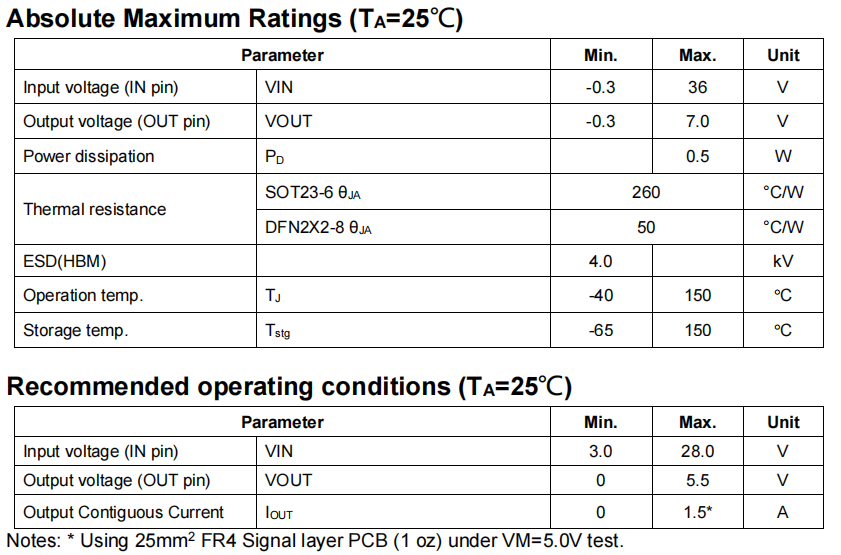

θJA = 50°C/W（相比SOT23-6的260°C/W提升5倍）

• 支持更高连续工作电流
• 适合高温环境应用

散热设计要点：

• 必须使用散热过孔阵列连接至内地平面
• 推荐焊盘铜箔面积≥20mm²
• 在高温应用中仍建议降额使用

实际电流能力分析

不同条件下的载流能力：

• 室温环境（25°C）：可达2.0A连续
• 高温环境（60°C）：建议降额至1.2A
• 短时峰值：支持3.0A（<10ms）


五、系统集成与智能管理

与MCU的协同工作架构

典型应用框图：

SA8204 → FLTB → MCU GPIO（中断输入）
→ ENB ← MCU GPIO（控制输出）
→ OUT → 负载电路

智能管理策略：

• 故障捕获：通过中断及时响应保护事件
• 状态恢复：MCU控制ENB实现可控重启
• 负载管理：根据故障历史调整工作模式
• 日志记录：统计故障次数和类型

多芯片系统的协同保护

分布式保护架构：

• 每个重要功能模块独立使用SA8204保护
• MCU通过多个FLTB信号识别故障位置
• 实现系统级的故障隔离和精准保护


六、实战设计指南

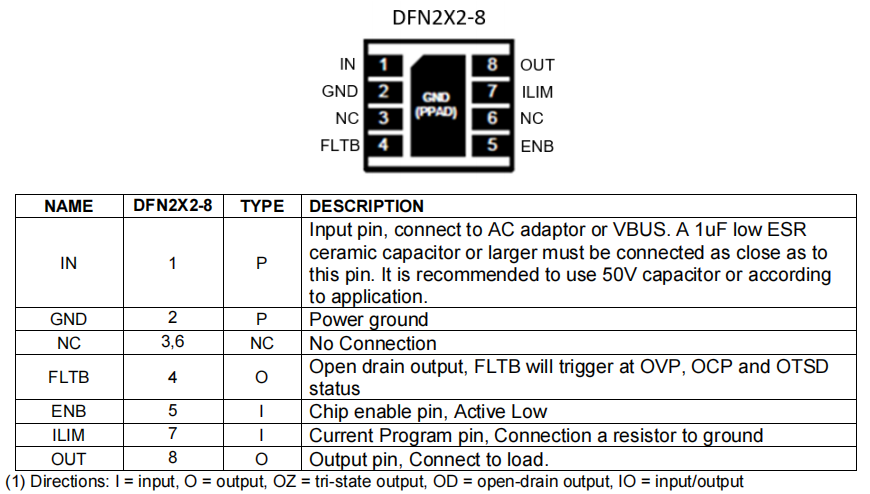

FLTB电路设计要点

上拉电阻选择：

• 电压匹配：根据MCU逻辑电平选择3.3V或5V上拉
• 功耗平衡：10kΩ（标准）、100kΩ（低功耗）
• 速度考虑：1kΩ（高速检测，功耗较高）

噪声抑制措施：

• 靠近FLTB引脚放置滤波电容（100pF）
• 避免与开关信号平行走线
• 使用独立的安静地回路

锁定模式的应用考量

优点：

• 故障状态稳定，便于诊断
• 防止故障扩大化
• 符合安全规范

注意事项：

• 需要设计外部恢复机制（MCU监控）
• 在无人值守系统中需要考虑自动恢复需求
• 增加系统复杂度的权衡

布局布线的特殊要求

FLTB信号完整性：

• 走线尽量短，避免过长引线引入噪声
• 远离功率路径和开关节点
• 必要时使用屏蔽措施

电源去耦优化：

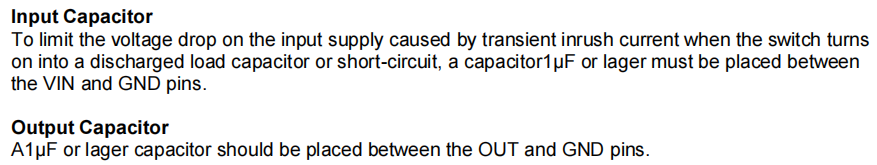

• IN引脚：1μF陶瓷电容必须紧贴引脚
• OUT引脚：1μF以上电容，根据负载特性调整
• 高频去耦：添加100nF电容抑制高频噪声


七、选型决策：SA8204的应用场景

适用场景

需要故障诊断的系统

• 工业控制设备
• 通信基础设施
• 医疗电子设备

高可靠性要求的应用

• 汽车电子系统
• 航空航天设备
• 安全监控系统

复杂电源管理系统

• 多电压域系统
• 智能电源分配
• 远程监控系统

总结

SA8204不仅仅是一个保护芯片，更是一个智能电源管理节点。它通过故障报告功能，将传统的"哑保护"升级为"智能保护"，为现代电子系统提供了三大核心价值：

技术创新的维度

• 状态可观测：FLTB引脚使保护状态对外可见
• 保护可控制：锁定模式+ENB控制实现精细管理
• 系统可诊断：为预测性维护提供数据基础

工程实践的价值

• 缩短故障诊断时间，提升维护效率
• 防止次要故障扩大为系统级故障
• 为智能化系统提供关键的电源状态信息


在工业4.0、物联网、智能设备快速发展的今天，SA8204这样的智能保护芯片代表了电源管理技术的发展方向——从单纯的保护功能，向状态监控、智能诊断、系统协同的全面演进。

本文基于SA8204官方数据手册的技术分析，重点解析其故障报告功能的系统级价值。具体设计请以实际验证和官方最新文档为准。
