深入解析SCT分散加载文件

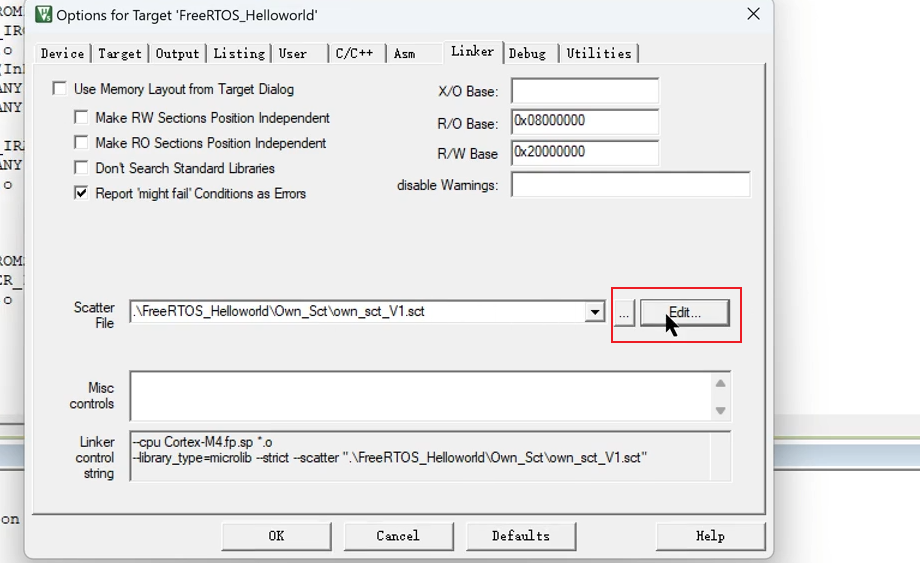

在原有的sct的目录下新建一个文件夹放我们自己的sct文件

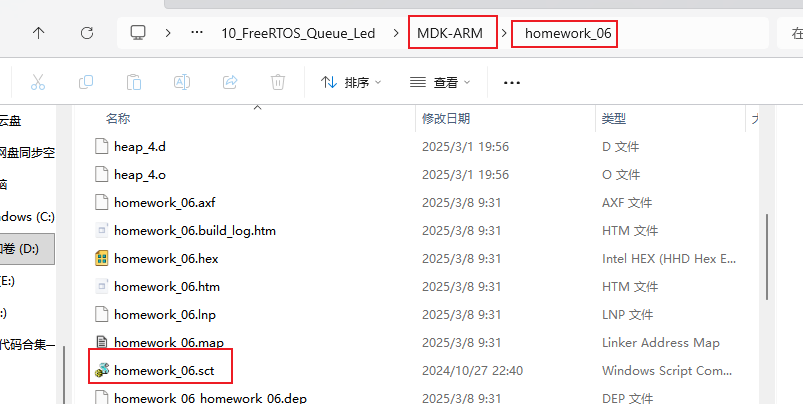

可以这样找到sct文件
1、什么是分散加载文件?
分散加载文件通常以.sct结尾,英文名是:Linker Control File,scatter loading,链接器根据这个文件的配置来分配各个节区的地址空间,并且生成分散加载代码,因此我们只要修改分散加载文件,链接器就能自动帮我们确定代码、变量等这些内容在内存中(Flash和RAM上)的地址。
2、分散加载文件在什么时候起作用?
它主要是在链接阶段产生作用,如果你之前用过gcc+makefile编译mcu项目,那可以看到在目录中会有.ld结尾
的文件,这个文件和我们这里的分散加载文件作用类似,都是在链接阶段起作用。

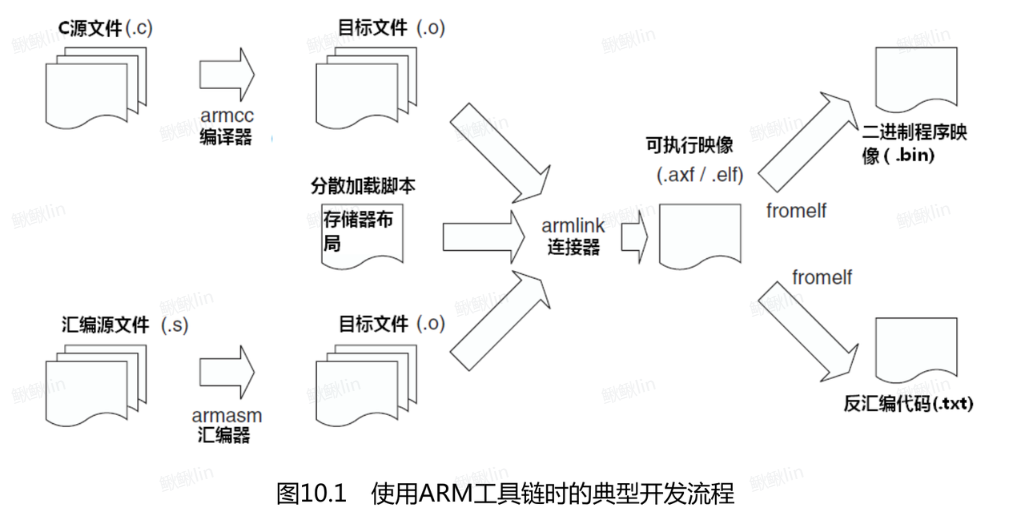

编译链接流程：
3.分散加载文件的格式

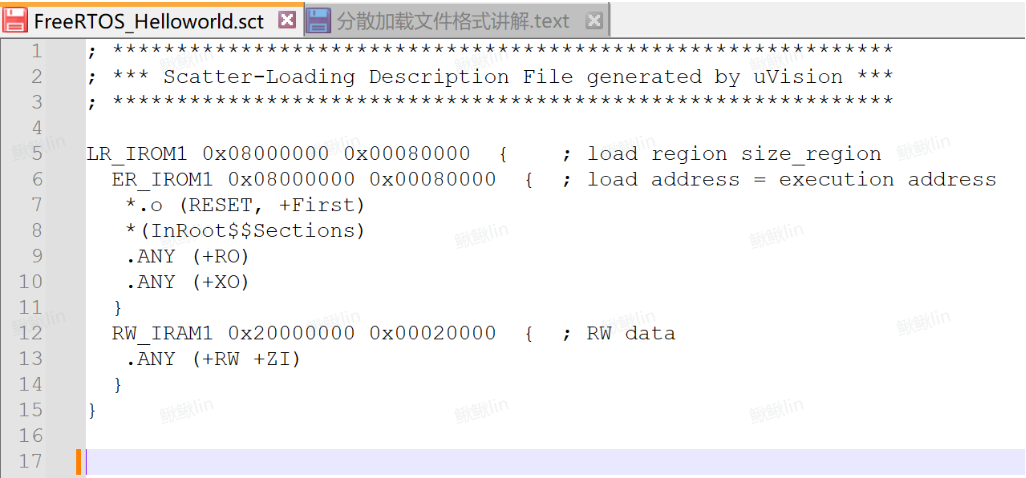

这个 sct 文件是 ARM Cortex-M 系列芯片的分散加载描述文件，用于定义程序在编译后，代码和数据在 Flash（ROM）与 RAM 中的存储地址和分配规则。
1.核心结构解析：3 个关键区块
整个文件由「加载域（Load Region）」和其包含的「执行域（Execution Region）」组成，加载域对应物理存储（如 Flash），执行域对应实际运行时的存储（如 Flash 或 RAM）。
（1）加载域：LR_IROM1
这是整个程序的总加载区域，所有代码最终会被烧录到这个区域。
0x08000000：加载起始地址，是 STM32 等主流 Cortex-M 芯片的Flash 默认起始地址。0x00080000：加载区域大小，即 512KB（16 进制0x80000= 十进制 524288 字节 = 512KB），代表 Flash 的可用空间。作用：规定了程序 “烧录到哪里” 以及 “最多能烧录多大”。
（2）执行域 1：ER_IROM1（代码区）
这是只读代码和数据的执行区域，与加载域地址相同，说明代码直接在 Flash 中运行（无需复制到 RAM）。
0x08000000：执行起始地址，与加载地址一致，对应 Flash 地址。0x00080000：执行区域大小，与加载区域大小一致，限制 Flash 中可运行的代码总量。内部包含的内容（按优先级顺序）：
*.o (RESET, +First)：所有目标文件的「复位向量表（RESET）」，且强制放在该区域的最开头（芯片上电后最先读取复位向量）。*(InRoot$$Sections)：链接器内部使用的关键段，确保 C 库初始化等核心代码被正确包含。.ANY (+RO)：所有目标文件的「只读数据段（RO）」，包括代码指令、const 修饰的常量。.ANY (+XO)：所有目标文件的「可执行只读数据段（XO）」，通常是编译器优化后的只读代码或数据。
（3）执行域 2：RW_IRAM1（数据区）
这是可读写数据的执行区域，对应芯片的 RAM，程序运行时的变量会存放在这里。
0x20000000：执行起始地址，是 STM32 等 Cortex-M 芯片的RAM 默认起始地址。0x00020000：执行区域大小，即 128KB（16 进制0x20000= 十进制 131072 字节 = 128KB），代表 RAM 的可用空间。内部包含的内容：
.ANY (+RW +ZI)：所有目标文件的「可读写数据段（RW）」和「零初始化数据段（ZI）」。RW：已初始化的全局变量 / 静态变量（如
int a = 10;），上电后会从 Flash 复制到 RAM。ZI：未初始化的全局变量 / 静态变量（如
int b;），上电后会被自动清零。
2.关键规则与作用
地址映射规则：明确 Flash（0x08000000 开始）存代码和只读数据，RAM（0x20000000 开始）存可读写变量，避免存储冲突。
大小限制规则：Flash 最大用 512KB，RAM 最大用 128KB，超过会导致编译报错，防止程序超出芯片硬件资源。
优先级规则：复位向量表强制放 Flash 最开头，确保芯片上电后能正确找到启动入口，这是 Cortex-M 芯片启动的硬性要求。
3.适用场景与芯片推测
从地址和大小来看，这个 sct 文件大概率适用于STM32F103 系列芯片（如 STM32F103VET6，Flash 512KB、RAM 64KB，或 STM32F103ZET6，Flash 512KB、RAM 128KB），是该系列芯片的通用分散加载配置。
; *************************************************************
; *** Scatter-Loading Description File generated by uVision ***
; *************************************************************LR_IROM1 0x08000000 0x00070000 { ; load region size_regionER_IROM1 0x08000000 0x00070000 { ; load address = execution address*.o (RESET, +First)*(InRoot$$Sections).ANY (+RO).ANY (+XO)}RW_IRAM1 0x20000000 0x00020000 { ; RW data.ANY (+RW +ZI)*.o (myram)}
}LR_IROM2 0x08070000 0x00010000 { ; load region size_regionER_IROM2 0x08070000 0x00010000 { ; load address = execution address*.o (myflash)}
}这个 sct 文件是在之前基础上扩展的分散加载描述文件，新增了一个独立的加载域和执行域，用于管理自定义数据段（myflash和myram）。下面详细解析其结构和作用：
一、整体结构概述
文件包含两个加载域（LR_IROM1、LR_IROM2），每个加载域下各包含一个执行域（ER_IROM1、ER_IROM2），同时保留了原有的 RAM 执行域（RW_IRAM1）。核心变化是新增了LR_IROM2加载域和myflash、myram自定义段，用于将特定数据分配到指定的 Flash 或 RAM 区域。
二、各区域详细解析
第一个加载域：LR_IROM1（主程序区）
加载地址：
0x08000000（Flash 起始地址，同前）大小：
0x00070000（448KB，相比之前的 512KB 减少了 64KB，预留空间给新增的 LR_IROM2）作用：存储程序主体（代码、复位向量、只读数据等）。
其包含的执行域
ER_IROM1：地址和大小与 LR_IROM1 一致（
0x08000000，0x00070000），说明代码直接在 Flash 中运行。内容与之前基本相同：
复位向量表（
RESET）、链接器核心段（InRoot$$Sections）、只读代码 / 数据（+RO、+XO）。
RAM 执行域：RW_IRAM1（数据区）
地址：
0x20000000（RAM 起始地址，同前）大小：
0x00020000（128KB，未变）新增内容：
*.o (myram)含义：所有目标文件中标记为
myram的段，会被强制分配到这个 RAM 区域。用途：可通过代码中的
__attribute__((section("myram")))修饰变量，将其指定存放在此 RAM 区域（例如：int buf[1024] __attribute__((section("myram")));）。
第二个加载域：LR_IROM2（自定义 Flash 区）
加载地址：
0x08070000（Flash 偏移地址，位于 LR_IROM1 之后：0x08000000 + 0x00070000 = 0x08070000）大小：
0x00010000（64KB，正好是 LR_IROM1 减少的空间，避免地址重叠）作用：专门用于存储标记为
myflash的自定义数据（非程序主体，如校准参数、配置表等）。其包含的执行域
ER_IROM2：地址和大小与 LR_IROM2 一致（
0x08070000，0x00010000），数据直接存储在该 Flash 区域，运行时无需复制到 RAM。内容：
*.o (myflash)含义：所有目标文件中标记为
myflash的段，会被强制分配到这个 Flash 区域。用途：通过
__attribute__((section("myflash")))修饰常量，将其固定存放在此区域（例如：const char config_data[] __attribute__((section("myflash"))) = "calib_param";）。
三、关键变化与用途
Flash 空间拆分：将原 512KB Flash 拆分为两部分：
主程序区（448KB，
0x08000000~0x0806FFFF）：存代码和默认只读数据。自定义区（64KB，
0x08070000~0x0807FFFF）：存专用数据（如固件参数、日志模板等），避免与主程序混杂。
自定义段管理：
myflash段：强制存放在指定 Flash 区域，适合存储需要持久化、不随程序更新的只读数据（如硬件校准值）。myram段：强制存放在指定 RAM 区域，适合管理特殊用途的变量（如高频访问的缓存、DMA 缓冲区等）。
地址冲突避免：两个加载域（LR_IROM1 和 LR_IROM2）的地址范围连续且不重叠（
0x08000000~0x0806FFFF和0x08070000~0x0807FFFF），确保编译和运行时无地址冲突。
四、适用场景
此配置适合需要在 Flash 中划分专用区域存储自定义数据的场景，例如：
嵌入式设备的出厂参数（需固定地址，方便读取）；
程序中需要独立管理的大段只读数据（如字库、图片资源）；
对 RAM 有特殊分区要求的场景（如隔离普通变量和 DMA 缓冲区）。
如果需要进一步指定myflash或myram的地址范围（而非默认占满分配的空间），可以在段定义中细化，例如：*.o (myflash) 0x08070000 0x00008000（限制myflash仅用前 32KB）。
示例解析：
__attribute__ ((used, section ("myflash")))
void flash_function_pre()
{int i = 0;i = i / 3;return;
}void flash_function()
{int i = 0;i = i / 3;return;
}__attribute__ ((used, section ("myram")))
void sram_function(void)
{int i = 0;i = i / 3;return;
}__attribute__ ((used, section ("myram")))
void sram_function_pre(void)
{int i = 0;i = i / 3;return;
}uint32_t call_flash_func_time_record(void)
{uint32_t start_tick = HAL_GetTick();uint32_t end_tick = 0;uint32_t i_counter = 10000000;void (* volatile fpointer_1)(void) = flash_function;void (* volatile fpointer_2)(void) = flash_function_pre;while( i_counter > 0 ){fpointer_1();fpointer_2();i_counter --;}end_tick = HAL_GetTick();return (end_tick - start_tick);
}__attribute__ ((used, section ("myram")))
uint32_t call_sram_func_time_record(void)
{uint32_t start_tick = HAL_GetTick();uint32_t end_tick = 0;uint32_t i_counter = 10000000;void (* volatile fpointer_1)(void) = sram_function;void (* volatile fpointer_2)(void) = sram_function_pre;while( i_counter > 0 ){fpointer_1();fpointer_2();i_counter --;}end_tick = HAL_GetTick();return (end_tick - start_tick);
}通过attribute((section("xxx")))将 4 个函数分别指定到sct文件定义的自定义段中：
flash_function_pre()：被section("myflash")修饰，存放在LR_IROM2对应的 Flash 区域（0x08070000~0x0807FFFF）。
flash_function()：未修饰，默认存放在主 Flash 区域（ER_IROM1，0x08000000~0x0806FFFF）。
sram_function()和sram_function_pre()：被section("myram")修饰，存放在RW_IRAM1对应的 RAM 区域（0x20000000~0x2001FFFF）。
附加
used属性：确保编译器不会因 “未被直接调用” 而优化删除这些函数（因为通过函数指针间接调用）。
简单说，used属性的核心作用是强制编译器 “保留” 某个函数 / 变量，哪怕代码里没有直接调用它，也不会把它当成 “无用代码” 删掉 —— 这正好适配你代码里 “用函数指针间接调用” 的场景。
1.先搞懂：编译器为什么会 “删代码”？
编译器在编译时会做 “死代码消除（Dead Code Elimination）” 优化。它会扫描代码，判断哪些函数 / 变量 “没用”：
对函数来说，“没用” 的标准是没有任何地方直接调用它（比如没写过
flash_function_pre();这种直接调用）。编译器默认不知道 “函数指针会间接调用它”，会误判这类函数是 “死代码”，最终不把它编译到最终的可执行文件（.bin/.hex）里。
举个例子：如果flash_function_pre()没加used属性，编译器看到代码里只有fpointer_2 = flash_function_pre;（赋值给指针），没有flash_function_pre();（直接调用），就会认为这个函数没用，把它从编译结果里删掉。
2.再看：used属性是怎么 “保住” 代码的？
attribute((used))是 GCC 编译器的一个特殊属性，它给编译器发了一个明确的指令：
“这个函数 / 变量是有用的，哪怕你没看到直接调用，也必须把它保留在最终的代码里，不能删！”
这样一来，被
used修饰的flash_function_pre()和sram_function_pre()，即使只被赋值给函数指针，也能正常编译到指定的myflash或myram段里，后续用指针调用时才不会出现 “找不到函数” 的错误（比如硬件异常、程序跑飞）。
3.结合代码更直观
代码里，flash_function_pre()和sram_function_pre()的调用逻辑是 “间接的”：
先把函数地址赋值给指针：
fpointer_2 = flash_function_pre;再通过指针调用：
fpointer_2();
如果没加used，编译器在第一步时，会因为没看到flash_function_pre()的直接调用，先把它删掉；到第二步用指针调用时，指针指向的地址是 “空的” 或者 “无效的”，程序就会出错。而加了used之后，函数被保留，指针能正确指向函数地址，调用才会正常执行。
简单总结：used属性就是给编译器 “开特例”，专门应对 “间接调用” 这种编译器默认识别不了的场景，确保关键代码不被误删。
