一、新建项目
之后在这里绘制原理图
二、自定义元件
比如我现在要找一个15PIN*2的ESP32的原理图。 实际上需要搞出来一个2*15pin的排母。
1.绘制原理图
（1）大体操作
给器件命名
之后可以点击管理分类，给新建的器件分类，也可以新建一个分类。+就是新建一个分类，一级分类或者二级分类。最后点击确认，开始绘制器件原理图。
矩形框绘制矩形，之后还可以绘制引脚。
绘制完成后点击另存为，保存到个人仓库里面。
（2）可能的问题
在保存的时候，提示“发现某某画布原点不在图形内部”。按照下面操作之后，就可以解决啦。
2.绘制封装
（1）.寻找封装
比如我想要做一个芯片的插排，那么我如何查找一个插排的封装呢，如下步骤
网址：https://so.szlcsc.com/global.html?k=15pin&hot-key=TYPE-C16PIN&lcsc_vid=QVQPAlYFRgQNXlReRlVWVQdUQlEKBQcEE1leUF0AEVcxVlNQR1BeX1dVRlRdVDsOAxUeFF5JWBYZEEoBGA4JCwFIFA4DSA%3D%3D&spm=sc.hm.hd.ss
之后搜索15pin，找到一个合适的排母，点击数据手册。
打开后如下，之后选中这个封装，copy一下。
（2）绘制封装

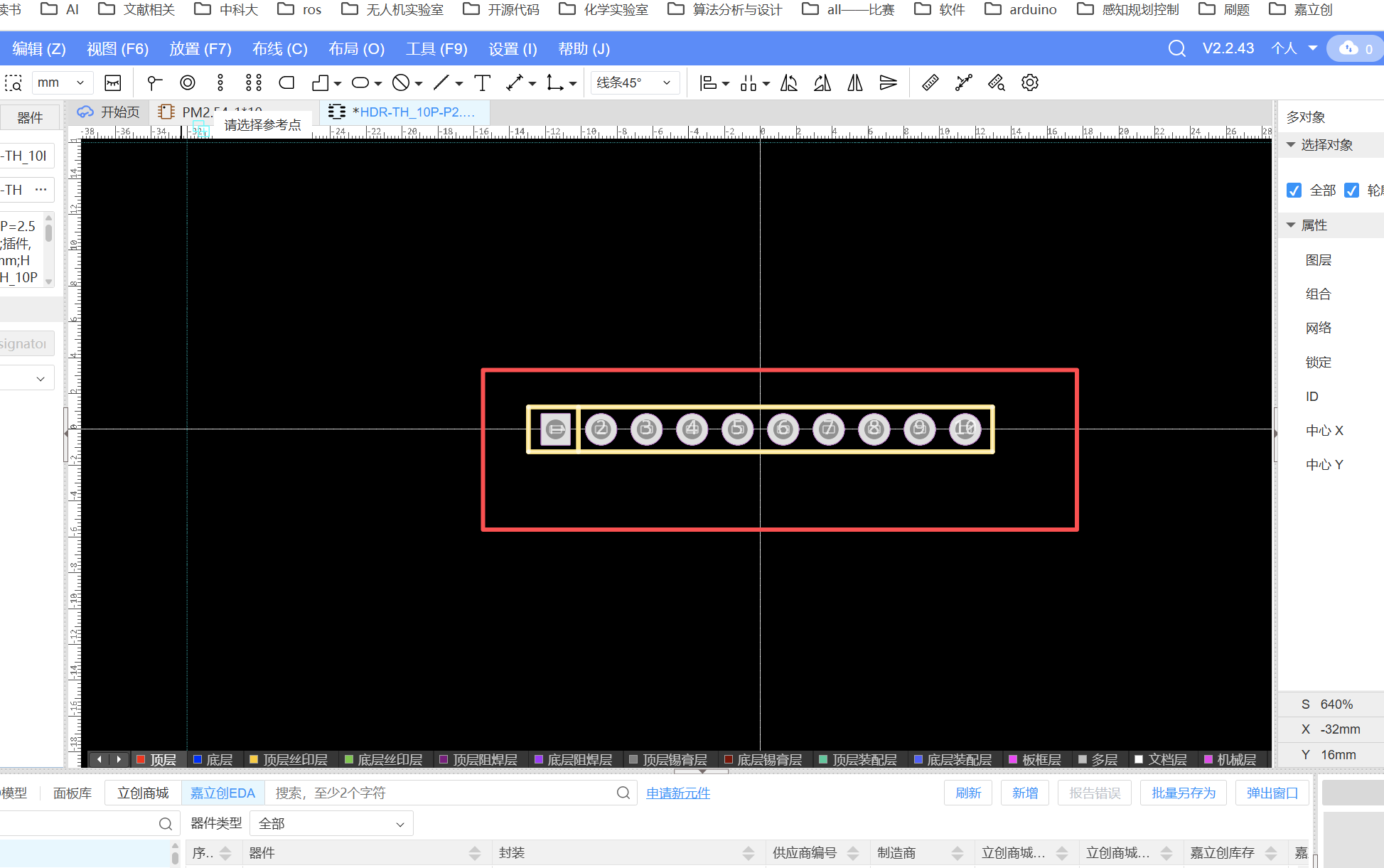

之后就弹出一个空白页面，我们把刚才copy的复制到这里面。
（3）一些关键操作
①：组合
由于一个元器件可能有很多元素，比如上面的直线和焊盘就不是一个元素，那么我们如果想让他们作为一个整体，就要用到组合。
组合选中用来新建一个组合，加入组合用来将当前选中的加入到一个已有的组合里面，就可以一起移动了。
②：智能尺寸
有时候我们需要两个插排对齐，这个时候就需要智能尺寸
进入智能尺寸之后，就可以对齐了。全选要对齐的元素，之后选择对齐方式。
③：测量距离
有时候，我们希望两个插排之间的距离保持一定的值，那么就需要测量距离。按出来这个元素之后，点击一个焊盘，点击另外一个焊盘，就可以知道两个焊盘之间的距离，之后调整距离到自己想要的值。
（4）报错
如果还报错“画布原点------”，那么继续使用上面的方法调整。
3.关联封装
现在我们已经有了原理图，有了封装，我们需要把原理图和封装关联在一起
4.如果这个封装或者器件画错了，还可以进行编辑
焊盘是朝外的。
修改元件之后，需要在工程中删除原来的原件才会生效。比如先把错误的test1删除掉，放一个新的进去，不然永远是错误的test1，即使放一个新的进去。
删除的时候可能发现元件被引用，可能是PCB引用了，所以也要在PCB删除这个元件。
5.连线
连线的快捷键是W
原理图有时候不好连线，需要用到网络号，网络号相同的两个表示相连
二、如何查询器件
第一步打开立创商城
第二步搜索你要的器件，比如排母，找到合适的规格
第三步：找到这个元器件的名称，在EDA中搜索
三、绘制PCB
1.DRC检查
这个的是确定原理图没有什么错误

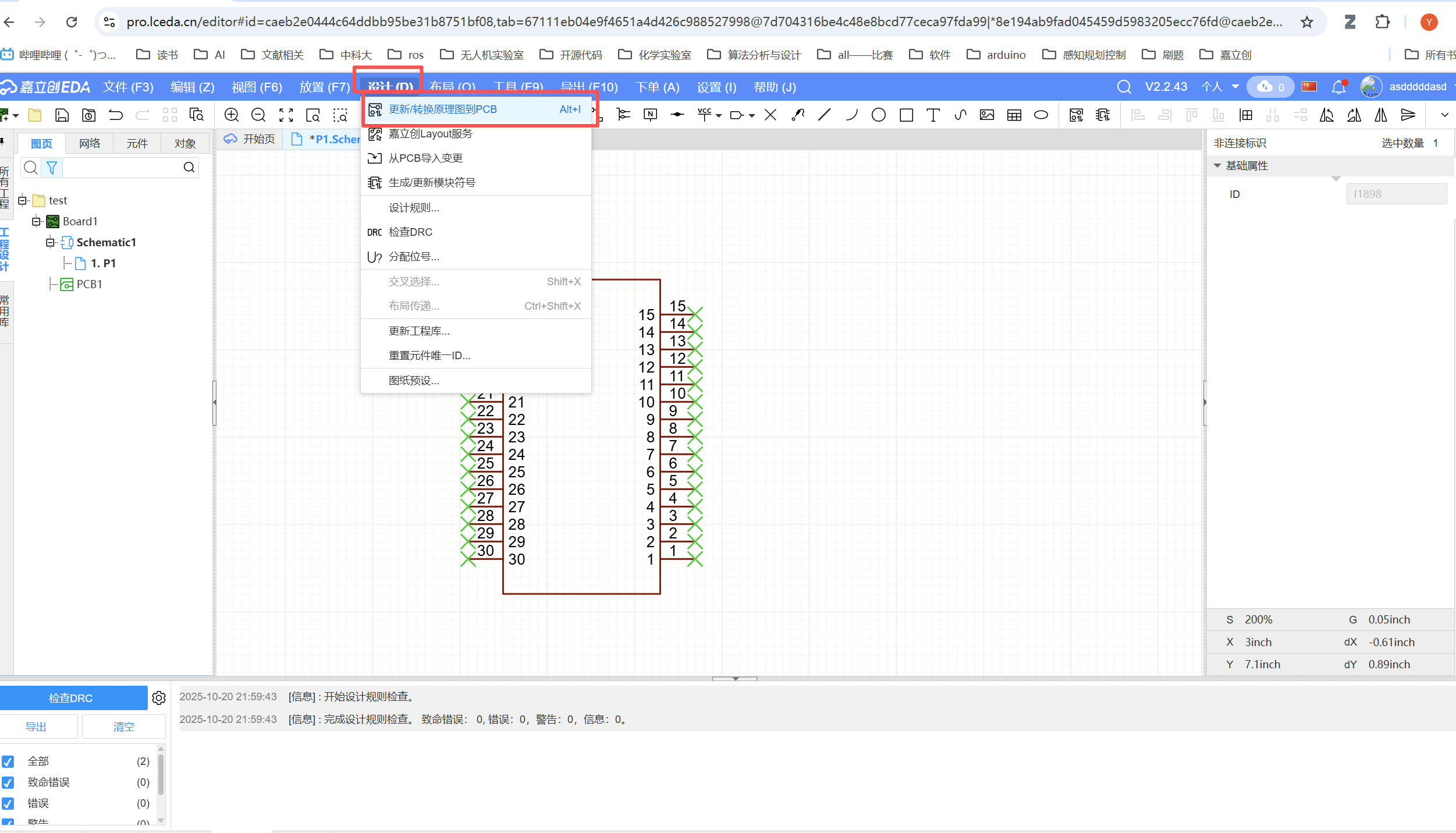

2.生成PCB

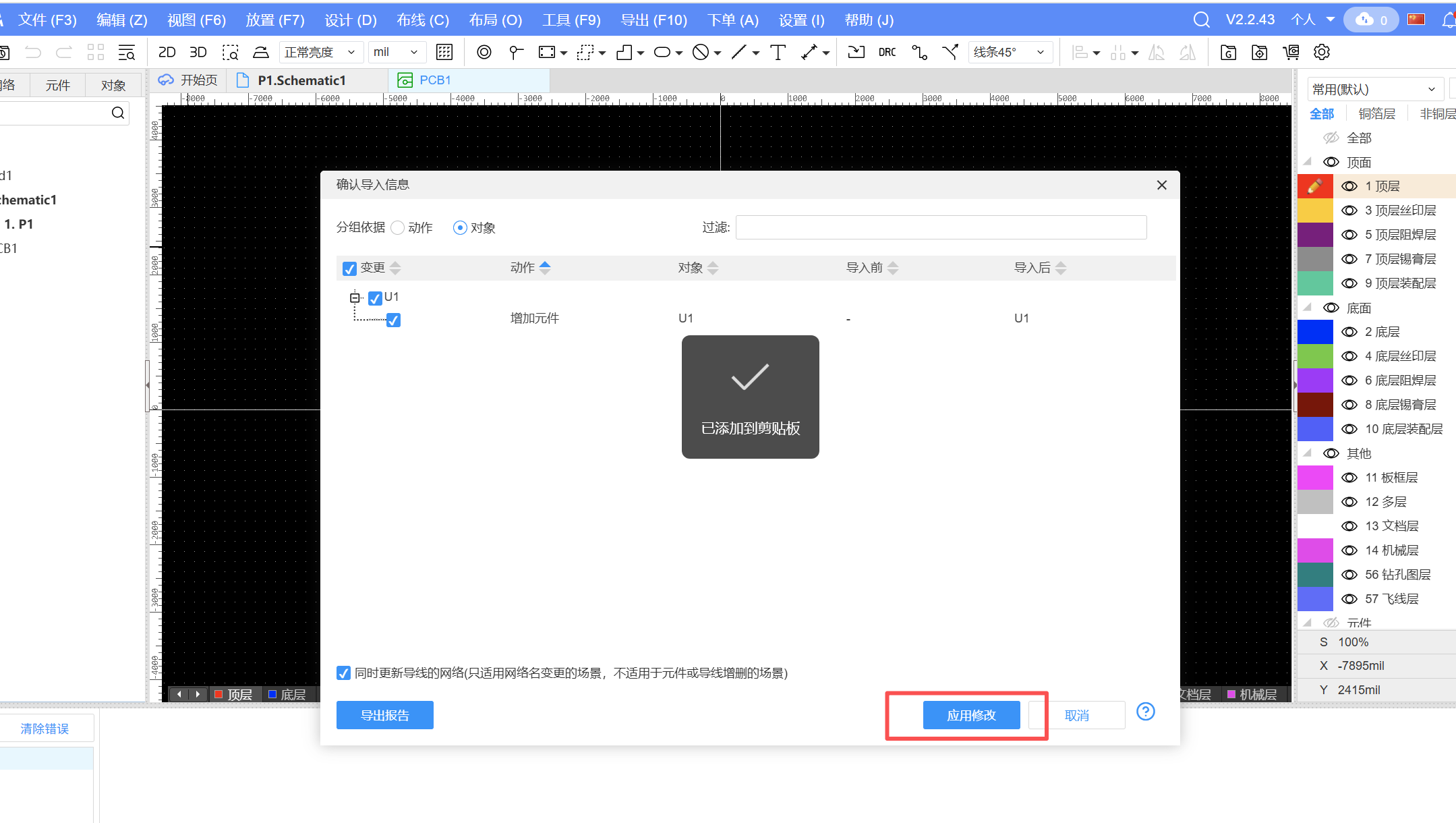

（1）.将元器件导入PCB
（2）.绘制板块
先选择mm，方便确定板框的尺寸
（3）.连线
按住W连线
24V电源线的 100mil
信号线 25mil
5V 30mil
（4）.铺铜
这个铺铜区域超过板框，实际上也就铺板框那么多
快捷键：T顶部
B底部
（5）.打孔
有的时候线从上面无法传过去了，就从下面传。所谓打孔就是连接顶层板和底层板之间的贯通。
画完板子及后，可以在板子上打很多过孔，以便连接上下两层的GND。
（6）.检查DRC
没有报错，那么说明这个板子画好了
四、电源线铺铜
这样直接铺完之后有分散的孔，此时需要设计规则解决。
更改后重新铺铜效果如下
这个铺铜区域如果碍事，可以过滤掉不看他。
注意，不同网络的铺铜区域会自动隔开，如下图，VIN和GND的铺铜区域自动隔开
