基于西门子proneta软件的网络设备台账自动管理软件

news 2025/10/21 9:14:12

网络设备台账自动管理软件

https://gitee.com/weloveut1/proneta_professional_manager

在这里插入图片描述

1. 软件简介

网络设备台账自动管理软件是一款专门用于自动收集、解析、存储和可视化工业网络设备信息的综合工具。该软件包含两个主要模块：

数据采集模块：通过MQTT协议接收来自网络扫描工具（如Siemens Proneta）的设备数据，自动解析XML格式的设备信息，并将其存储到SQLite数据库中。
Web管理模块：基于Flask框架开发的Web界面，提供设备信息的增删改查、数据可视化、搜索筛选等功能，实现网络设备台账的自动化管理与便捷查看。

2. 功能特点

2.1 自动数据采集

通过MQTT协议实时接收网络设备扫描结果
支持Siemens S7-1500等工业设备数据的自动识别和处理

2.2 智能解析处理

自动解析XML格式的设备信息
提取设备名称、IP地址、MAC地址、设备类型等关键信息
识别设备接口和端口配置

2.3 数据库存储

将设备数据自动写入SQLite数据库
支持设备记录的新增和更新
记录时间戳便于追踪设备状态变化

2.4 数据备份与查看

将接收到的原始XML数据保存为文件
提供设备信息的实时打印展示

2.5 Web界面管理

Tab选项卡功能：将设备列表和统计信息分为独立的Tab选项卡，优化界面布局和用户体验
设备列表展示：分页显示所有设备信息，支持设备的查看、编辑和删除，每页显示10条记录
数据搜索筛选：通过设备名称、IP地址、设备类型等多条件搜索设备

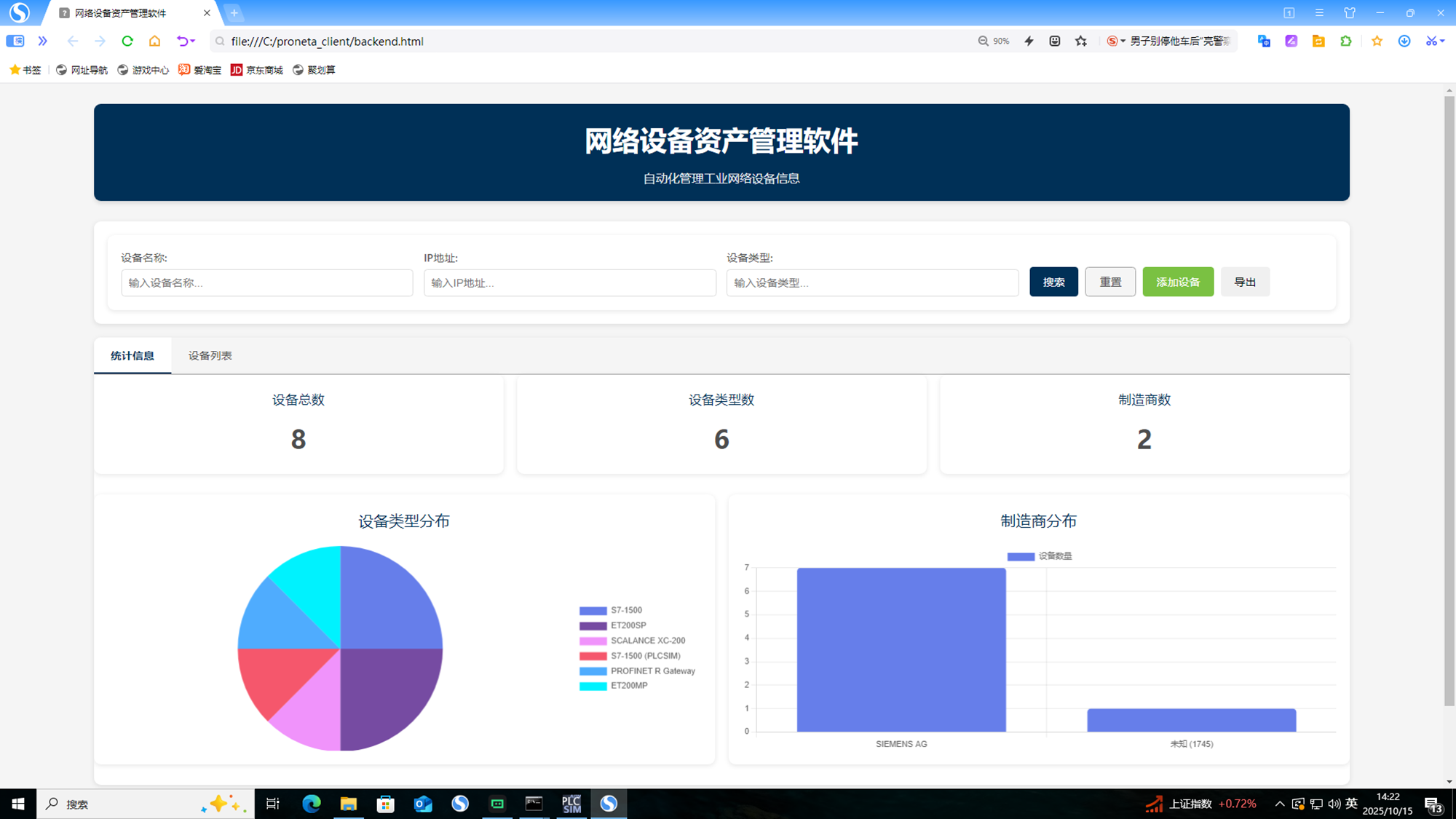

数据可视化：展示设备类型分布和制造商分布的图表
统计信息展示：显示设备总数、设备类型数、制造商数等统计数据
设备管理操作：支持添加新设备、编辑设备信息、删除设备等功能
西门子风格设计：采用西门子公司风格的配色方案，提升界面专业度
表格列自定义：隐藏了设备标识、制造商ID、设备角色和网关地址等冗余列，简化视图

3. 系统要求

3.1 硬件要求

CPU：Intel Core i3或更高配置
内存：4GB或更高
硬盘空间：至少100MB可用空间

3.2 软件要求

操作系统：Windows 7/10/11
Python 3.6或更高版本
MQTT服务器（如Eclipse Mosquitto）- 仅数据采集模块需要
SQLite数据库支持
浏览器：Chrome、Firefox、Safari或Edge（用于访问Web界面）

3.3 依赖库

paho-mqtt：MQTT客户端库（数据采集模块）
sqlite3：数据库操作库
xml.etree.ElementTree：XML解析库
dataclasses：数据类支持
flask：Web框架（Web管理模块）
flask-cors：跨域资源共享支持（Web管理模块）
chart.js：数据可视化库（Web前端）

4. 项目结构

proneta_client/
├── README.md              # 项目说明文档
├── backend.html           # Web管理模块主页面
├── backend.py             # Web管理模块后端代码（基于Flask）
├── proneta_client.py      # 数据采集模块主程序
├── sample.xml             # 示例XML数据文件
└── lib/                   # Web前端资源文件夹├── script.js          # JavaScript交互逻辑└── style.css          # CSS样式文件

5. 安装说明

5.1 安装Python环境

从Python官网下载并安装Python 3.6或更高版本
确保Python和pip已添加到系统环境变量

5.2 安装依赖库

打开命令提示符，执行以下命令安装必要的依赖库：

# 安装数据采集模块依赖
pip install paho-mqtt# 安装Web管理模块依赖
pip install flask flask-cors

5.3 配置MQTT服务器（数据采集模块）

安装并启动MQTT服务器（如Mosquitto）
确保服务器配置正确，能够接收来自Proneta的消息

5.4 准备数据库环境

确保目标数据库路径存在（软件会自动创建所需的数据库和表结构）
Web管理模块会自动在软件目录下创建SQLite数据库

6. 使用方法

6.1 启动数据采集模块

打开命令提示符，导航到软件安装目录
执行以下命令启动数据采集模块：

python proneta_client.py

6.2 查看数据采集模块运行状态

模块启动后会尝试连接到MQTT服务器
连接成功后会显示"连接成功，开始循环处理消息…"的提示
当收到设备数据时，模块会自动解析并写入数据库

6.3 检查数据存储

查看指定路径下的SQLite数据库文件
检查软件当前目录下的sample.xml文件，确认原始数据已保存

6.4 启动Web管理模块

确保数据库已正确创建
打开命令提示符，导航到软件安装目录
执行以下命令启动Web管理模块：

python backend.py

服务器启动成功后，会显示类似以下信息：

数据库初始化成功
* Serving Flask app 'backend'
* Debug mode: on
* Running on http://127.0.0.1:5000
* Running on http://192.168.0.114:5000

6.5 访问Web界面

打开浏览器
在地址栏输入以下URL之一：
- http://localhost:5000/backend.html
- http://192.168.0.114:5000/backend.html（根据实际显示的IP地址调整）
进入网络设备台账管理系统Web界面

6.6 Web界面功能使用

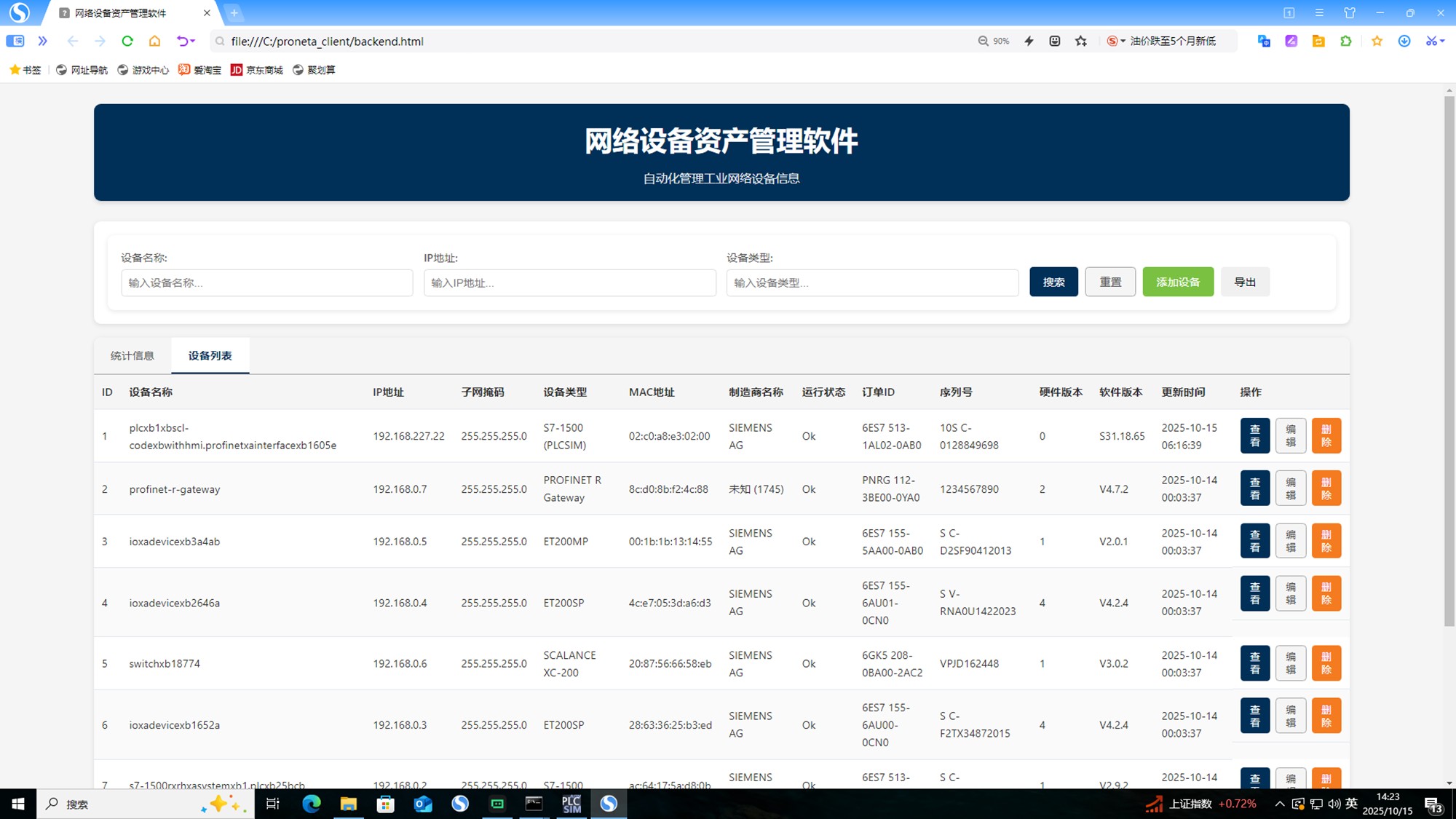

6.6.1 查看设备列表

进入Web界面后，系统会自动加载所有设备信息
设备列表以表格形式展示，包含设备ID、名称、IP地址、类型等信息
使用分页控件浏览多页数据

6.6.2 搜索设备

在搜索区域输入设备名称、IP地址或设备类型
点击"搜索"按钮进行搜索
点击"重置"按钮清除搜索条件

6.6.3 查看设备详情

在设备列表中找到目标设备
点击设备行右侧的"查看"按钮
在弹出的模态框中查看设备的详细信息

6.6.4 编辑设备信息

在设备列表中找到目标设备
点击设备行右侧的"编辑"按钮
在弹出的编辑模态框中修改设备信息
点击"保存"按钮提交更改

6.6.5 添加新设备

点击页面上方的"添加设备"按钮
在弹出的添加模态框中填写设备信息
点击"保存"按钮添加新设备

6.6.6 删除设备

在设备列表中找到目标设备
点击设备行右侧的"删除"按钮
在确认对话框中点击"确定"删除设备

7. 配置说明

7.1 数据采集模块配置

数据采集模块的主要配置项位于proneta_client.py文件的开头部分：

# MQTT服务器配置
HOST = "127.0.0.1"  # MQTT服务器地址
PORT = 1883         # MQTT服务器端口
KEEP_ALIVE = 60     # 保活时间（秒）
TOPIC = "proneta/device/+"  # 订阅的主题# 数据库路径配置（在on_message函数中）
db_path = "C:\\UnifiedArchive\\TLGDB\\HMI_RT_1-1_TLG408\\HMI_RT_1-1_TLG408_20251010_013245.db3"

7.1.1 修改MQTT连接配置

如需连接到不同的MQTT服务器，修改HOST和PORT参数即可。

7.1.2 修改数据库路径

如需更改数据存储位置，修改on_message函数中的db_path参数，并确保使用双反斜杠表示路径。

7.1.3 配置MQTT认证

如果MQTT服务器需要认证，可以取消注释并修改以下代码：

#client.username_pw_set("admin", "123456")

7.2 Web管理模块配置

Web管理模块的主要配置项位于backend.py文件中：

# 数据库路径配置
DB_PATH = "c:\\proneta_client\\devices.db"# Flask应用配置
app = Flask(__name__, static_folder='.', static_url_path='')

7.2.1 修改数据库路径

如需更改Web管理模块使用的数据库位置，修改DB_PATH参数即可，确保使用双反斜杠表示路径。

7.2.2 修改Flask服务器配置

如需更改Flask服务器的端口或其他配置，可以在backend.py文件末尾的app.run()函数中添加参数：

if __name__ == '__main__':app.run(host='0.0.0.0', port=5000, debug=True)

8. 数据库结构说明

软件会在指定路径自动创建SQLite数据库和device表，表结构如下：

字段名	数据类型	说明
id	INTEGER	主键，自增长
name_of_station	TEXT	设备名称
ip_address	TEXT	IP地址
gateway_ip	TEXT	网关地址
network_mask	TEXT	子网掩码
device_id	TEXT	设备ID
device_type	TEXT	设备类型
mac	TEXT	MAC地址
manufacturer_id	TEXT	制造商ID
manufacturer_name	TEXT	制造商名称
role	TEXT	设备角色
run_state	TEXT	运行状态
order_id	TEXT	订单ID
serial_number	TEXT	序列号
hardware_revision	TEXT	硬件版本
software_revision	TEXT	软件版本
timestamp	DATETIME	记录时间戳
