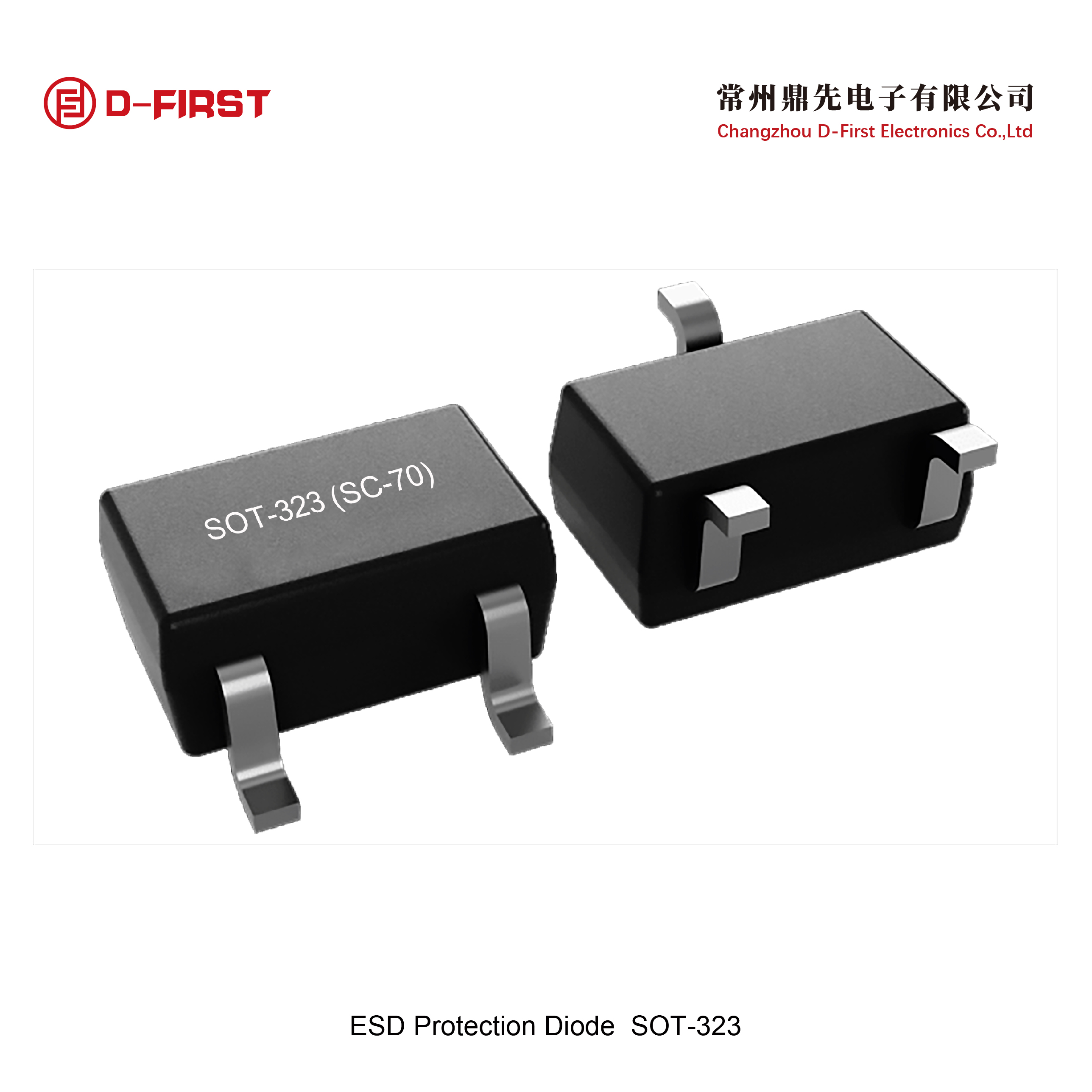

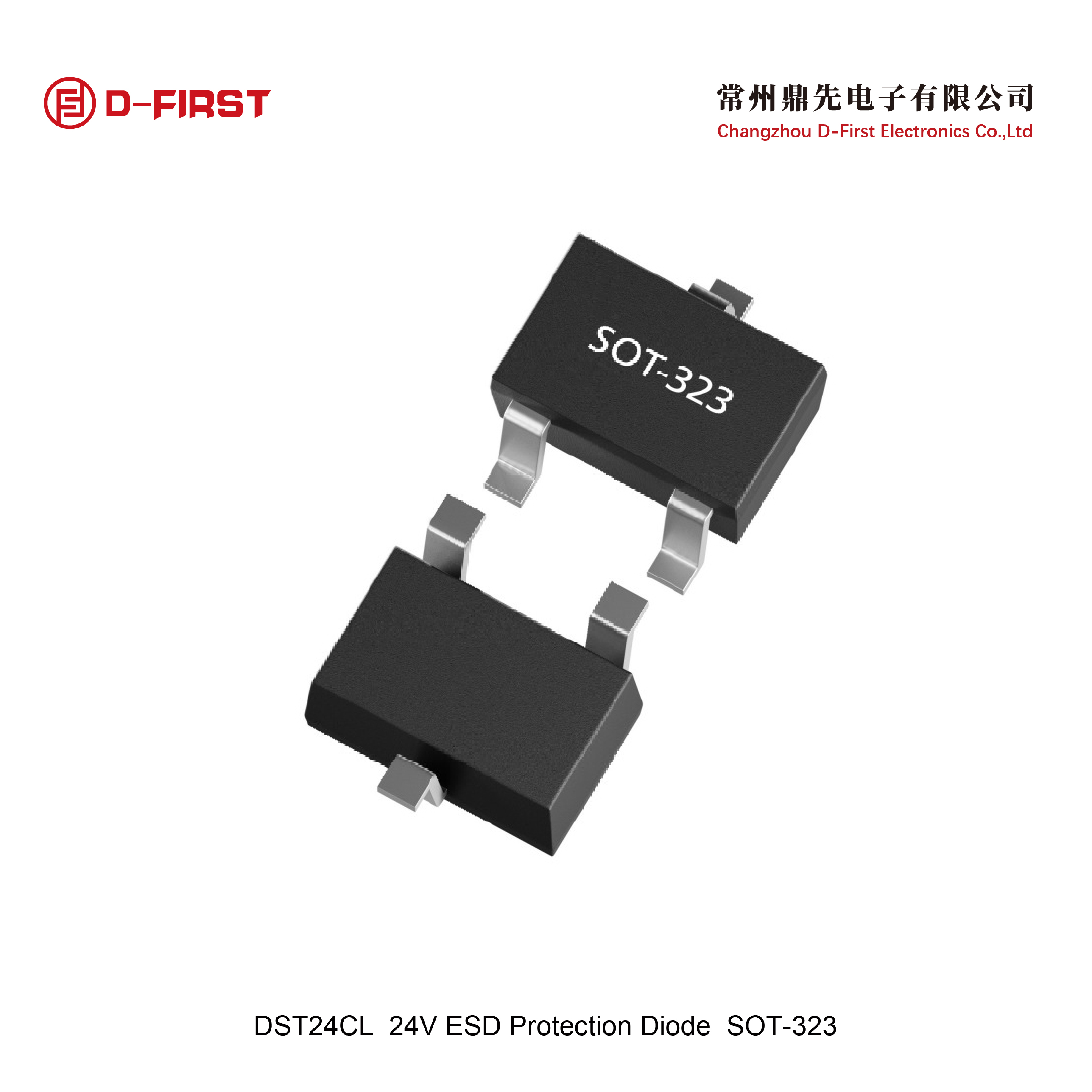

ESD1CAN，平替物料DT24CL，24V 5A 30kV，CJ：25pF CAN总线静电保护二极管，3引脚SOT-323封装

ESD1CAN概述 ESD Suppressor Diode TVS Bi-Dir 24V Automotive 3-Pin SC-70 T/R

ESD1CAN-U是一款CAN总线静电保护二极管，3引脚SOT-323封装.该器件设计用于保护两条车用CAN(控制器区域网络)总线免受静电或其他瞬变造成的损坏.ESD1CAN适用于信号极性正向和负向的线路(相对于接地).
Ipp=1A时，低钳位电压(VCL)35V

f=1MHz与VR=0V时，二极管电容为9.3pF

静电保护高达23KV，符合IEC 61000-4-2 level 4

3A额定峰值脉冲电流(Ippm)，符合IEC 61000-4-5(浪涌)在tp=8/20?s

环境温度范围:-55°C至150°C

反向工作电压(Vrwm)为24V

二极管电容值匹配0.1％(典型值)

IR=5mA时，击穿电压(Vbr)为27.8V

额定峰值脉冲功率(Pppm)为150W

应用

安全，车用，医用

ESD1CAN-UX中文参数

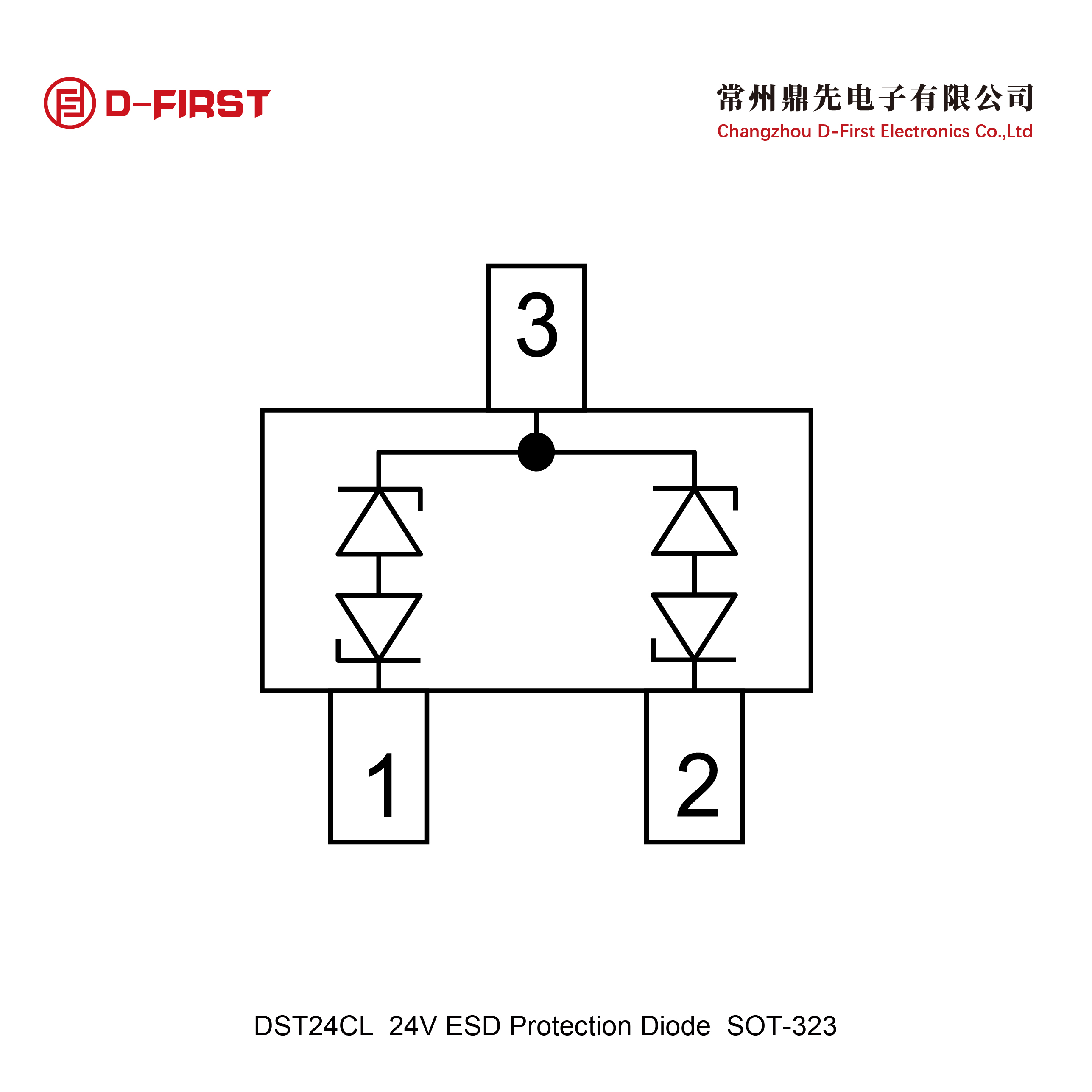

二极管配置	共阴极	最低工作温度	-55 °C
方向类型	双向	最高工作温度	+150 °C
最大钳位电压	50V	长度	2.2mm
最小击穿电压	25.4V	电容值	12pF
安装类型	表面贴装

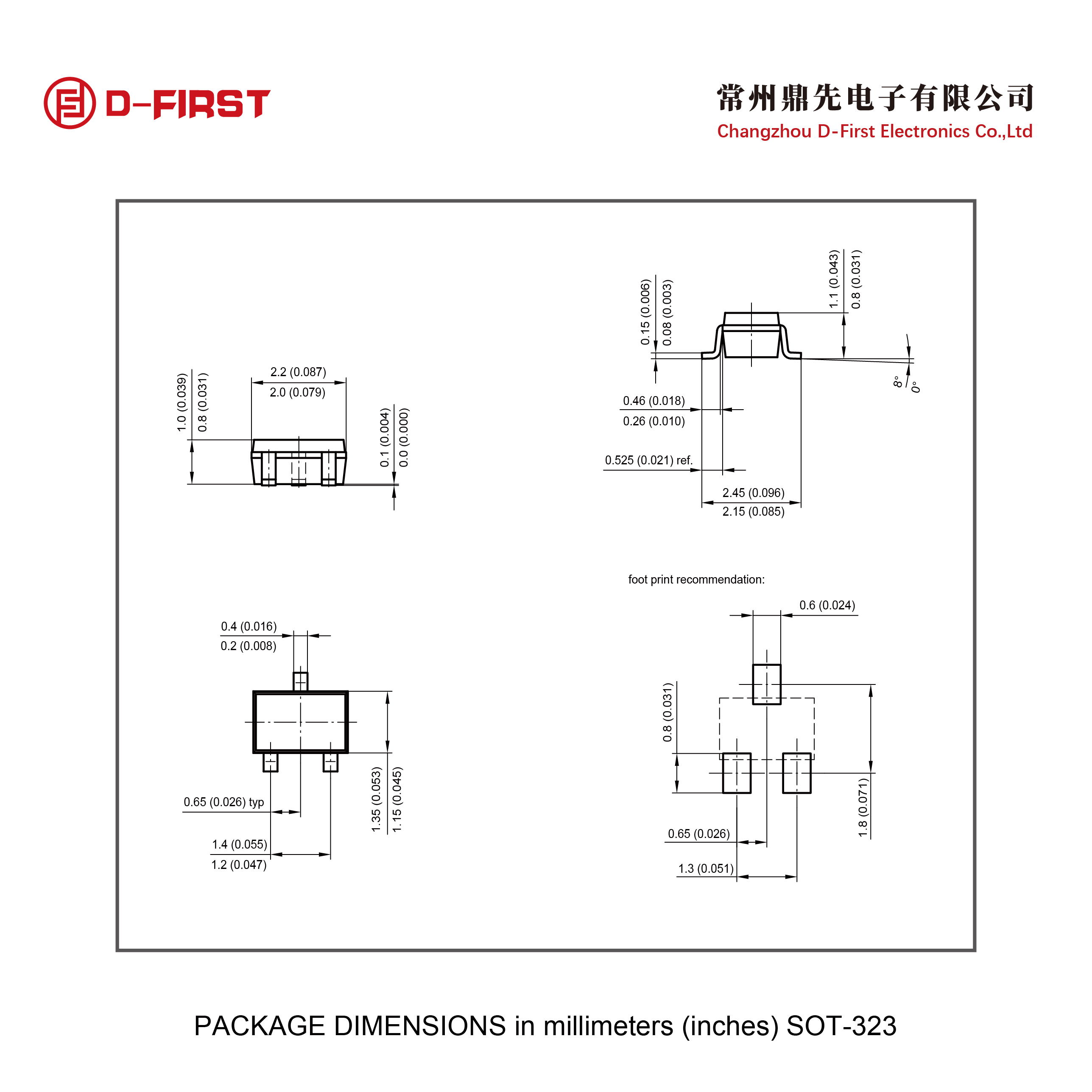

封装类型	SOT-323 (SC-70)	测试电流	3A
最大反向待机电压	24V	最大反向漏电流	50nA
引脚数目	3	浪涌电流额定值	3A
峰值脉冲功率耗散	150W	尺寸	2.2 x 1.35 x 1.1mm
最大峰值脉冲电流	3A	ESD 电压	23kV
ESD保护	是	高度	1.1mm
每片芯片元件数目	4	宽度	1.35mm
