AD导出FPGA管脚的方法

目录

1. Pin Swapping 导出法

打开界面

复制数据

粘贴处理

2. 网表导出法

导出网表

处理网表

3. 专用工具法

获取工具

运行工具

选择合适的方法

核对与筛选

PCB布局考虑

---

1. Pin Swapping 导出法

这个方法适合快速查看和初步整理引脚信息。

• 打开界面

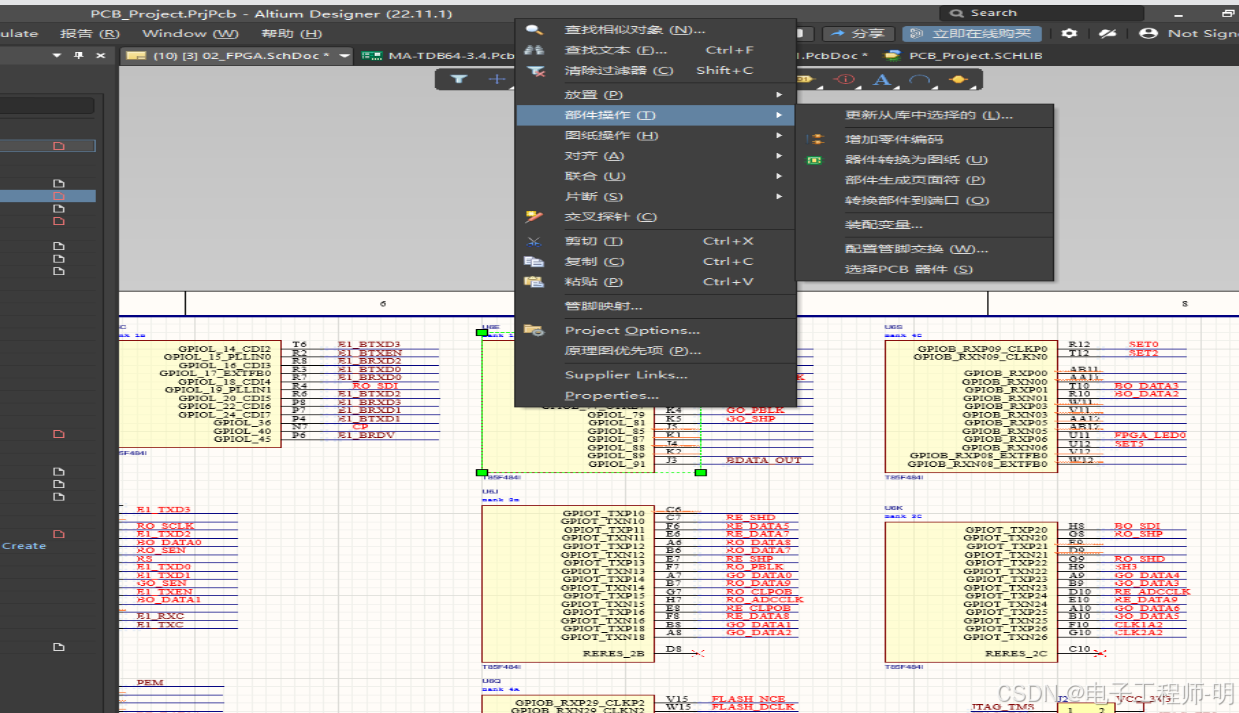

：在原理图中，右键点击FPGA器件的其中一个Part，选择 Part Actions -> Configure Pin Swapping。

• 复制数据

：在打开的 "Pin Swapping" 页面，按 Ctrl+A 全选所有引脚信息，然后按 Ctrl+C 复制。

• 粘贴处理

：将复制的内容粘贴到Excel中。你可以在Excel里删除不必要的列，并使用筛选功能过滤掉VCC、GND等电源相关引脚，简化后续工作。

2. 网表导出法

如果你需要将引脚信息用于FPGA开发工具（如Quartus, Vivado）中的引脚约束，这个方法提供了基础数据。

• 导出网表

：在AD中，点击菜单栏的 Design -> Netlist for Project -> Protel。也可以尝试导出为 Verilog File 或 VHDL File，它们都能包含引脚和网络的对应关系。

• 处理网表

：导出的网表文件是结构化的文本文件。你可以使用文本编辑器（如Notepad++）或脚本工具（如Python）来解析这个文件，提取出FPGA引脚和网络名的对应关系，并转换成FPGA工具所需的格式（如Xilinx的XDC或Altera的QSF/TCL）。

3. 专用工具法

这是最快捷的方式，可以自动完成网表解析和整理。

• 获取工具

：有开发者分享了专门用于此任务的小工具，例如搜索结果中提到的 dec_net 工具。你可以从提供的网盘链接或其他开源平台查找此类工具。

• 运行工具

：这类工具通常需要一个输入文件（AD导出的Protel网表文件）和FPGA元件的位号（如U1）。运行后，它能自动生成一个整洁的引脚-网络对应列表文本文件。有些工具还支持对结果进行排序，让列表更清晰。

操作建议与注意事项

• 选择合适的方法

：根据你的需求选择。如果只是简单查看，用Pin Swapping法；如果需要导入FPGA工具，网表导出法或专用工具法更高效。

• 核对与筛选

：无论用哪种方法，导出的引脚列表都可能包含电源、接地等非用户I/O引脚。在生成最终的FPGA引脚约束文件前，务必仔细核对并筛选出需要分配的I/O引脚。

• PCB布局考虑

：有时为了PCB布线的便利，原理图中的信号可能不会直接连接到FPGA芯片最容易布线的引脚上。因此，导出的引脚分配可能需要根据PCB的实际布局进行调整。

希望这些方法能帮助你高效地完成FPGA管脚导出工作。如果你能告诉我你使用的具体是哪个系列的FPGA（例如Xilinx的Zynq，或者Altera的Cyclone），或许我可以提供更有针对性的格式转换建议。
