FFmpeg 基本数据结构 AVFormatConext 分析

news 2025/10/21 7:02:41

1、FFmpeg 主要数据结构分层设计

1.1 IO抽象层

协议层与 I/O 抽象层 (Protocol & I/O Abstraction)，这一层负责从最广泛的数据源读取或写入数据。

核心数据结构：AVIOContext
功能：抽象了底层的 I/O 操作。通过它，FFmpeg 可以用统一的接口处理文件、网络流（HTTP, RTMP, TCP）、内存缓冲区等。
关键点：它使得上层的格式层（解复用）无需关心数据是从哪里来的。这对于播放网络直播流或处理内存中的媒体数据至关重要。

1.2 容器层 / 格式层 (Container/Format Layer)

格式层处理多媒体容器（也叫封装格式），如 MP4、MKV、FLV、MP3 等。容器的作用是将不同的媒体流（视频、音频、字幕）打包在一起，并包含元数据。

核心数据结构：AVFormatContext
功能：代表一个已打开的多媒体文件或流的上下文。它是格式处理的中枢，包含了容器的所有全局信息。
重要成员：

pb (AVIOContext*)： 指向底层的 I/O 上下文。
streams (AVStream**)： 一个数组，包含了容器中所有流的信息。
nb_streams： 流的数量。
duration： 容器总时长。
bit_rate： 容器总比特率。
metadata： 元数据（如标题、作者）。

1.3 编解码层 (Codec Layer)

音视频编码，即压缩和解压缩。例如，将 H.264 码流解码为原始的 YUV 图像，或将 PCM 音频编码为 AAC。

核心数据结构：AVCodecContext
功能：为一个编解码操作提供完整的上下文。它设置了所有参数，并保持编解码过程的状态。
重要成员：

codec (AVCodec*)： 指向具体的编解码器实现。
width, height： 视频的宽高。
pix_fmt： 视频像素格式（如 YUV420P）。
sample_rate： 音频采样率。
channel_layout： 音频声道布局。
sample_fmt： 音频采样格式。
time_base： 该编解码上下文使用的时间基。

核心数据结构：AVCodec
功能：描述一种编解码器的静态能力，它本身是无状态的。例如 “libx264” 编码器或 “aac” 解码器。
功能：定义了编解码器的名称、类型、支持的 ID 等。

1.4 数据流转层 (Data Layer)

实际音视频数据的载体，分为压缩数据和原始数据。

核心数据结构：AVPacket
功能：存储压缩的（已编码的）数据。
来源/去向：从 AVFormatContext 读取，或向其写入。
重要成员：

data： 指向压缩数据的指针。
size： 数据大小。
pts / dts： 显示时间戳 / 解码时间戳。
stream_index： 它属于哪个流。
pos： 在流中的字节位置。

核心数据结构：AVFrame
功能：存储原始的（未压缩的）音频或视频数据。
来源/去向：传递给解码器得到 AVFrame，或传递给编码器消耗 AVFrame。
重要成员（Video）：

data[]： 指针数组，指向图像平面（如 YUV 数据）。
linesize[]： 每个图像平面的行字节数。
width, height： 图像的宽高。
format： 像素格式（对应 AVPixelFormat）。

重要成员（Audio）：

data[]： 指针数组，指向音频数据。
nb_samples： 每个通道的采样数。
sample_rate： 采样率。
format： 采样格式（对应 AVSampleFormat）。
channel_layout： 声道布局。

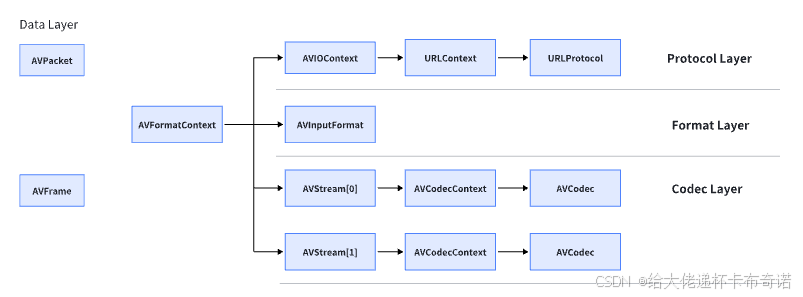

FFmpeg 对应结构体在各个层级显示如下所示：
在这里插入图片描述

2、AVFormatConext 定义

AVFormatContext 是 FFmpeg 格式（Format）I/O 的抽象核心。你可以把它理解为一个多媒体容器文件的“句柄”或“控制器”。AVFormatContext是一个贯穿全局的数据结构，ffmpeg中对它的注视是 format I/O Context，此结果包含了一个视频流的格式内容，其中有AVInputFormat、AVOutputFormat、但是同一时间AVFormatContext只存在他们其中的一个，AVStream、AVPacket,这几个比较重要的数据结构，以及一些其他的信息，比如titile、author、copyright等，另外还有一些编码用到的信息duration、file_size、bit_size等。
AVFormatContext。
