【YOLOv3-v11 RGBT多模态图像目标检测实战入门：权重测试、热力图可视化与FPS计算】

news 2025/10/20 12:25:03

文章目录

1. 文章主要内容
2. 多模态RGBT图像YOLO框架
- 2.1 权重测试生成带目标框的图片
- 2.2 模型热力图绘制
- 2.3 FPS计算
3. 总结

1. 文章主要内容

本篇博客将分析使用YOLOv3-YOLOv11 RGBT多模态图像目标检测框架进行测试，内容包括：利用已训练生成的权重进行图片目标检测、绘制热力图以及计算FPS速度。目标是帮助读者快速掌握整个流程，轻松入门多模态图像目标检测，预计阅读时间约15分钟。若需了解该框架的使用方法及核心源码解析，请参考我的上一篇博客：【YOLO多模态图像目标检测实战指南：核心框架解析与快速应用技巧，带你快速入门多模态领域，支持YOLOv3-v11】

2. 多模态RGBT图像YOLO框架

从上一篇论文读懂并完成训练后，我们将得到与数据集对应的训练权重。接着，利用该权重执行测试任务：进行目标检测并生成结果图片、绘制热力图以及计算FPS速度，这些是撰写学术论文中必备的内容。

2.1 权重测试生成带目标框的图片

与单模态YOLO框架类似，多模态YOLO框架训练完成后同样会生成一个 best.pt 文件。我们将利用此权重文件，结合源码中的 detect-6C.py 脚本执行模型测试。请注意：若采用RGBT四通道融合方式，则需使用 detect-4C.py 文件。接下来，我们将详细解析 detect-6C.py 文件中各变量的作用，以熟悉整个测试推理流程。源码如下所示。

import warnings
warnings.filterwarnings('ignore')
from ultralytics import YOLO
if __name__ == '__main__':model = YOLO("best.pt") # select your model.pt pathmodel.predict(source='/data/xx/images/visible/val',imgsz=640,project='runs/detect',name='xx',show=False,save_frames=False,use_simotm="RGBRGB6C",channels=6,save=True,show_conf=False,# conf=0.2,# visualize=True # visualize model features maps)

1.YOLO()括号中为best.pt的权重文件路径，请根据自己的路径进行修改（下同）。
2.source 需设置为待推理图片的根目录。请注意：此处必须指定可见光（visible）图像路径，框架将自动匹配对应的红外（infrared）图像。
3.project + name 定义了结果图像的输出路径。该路径下通常包含一个文件夹：可见光检测结果和红外检测结果（均已标注目标框）。
4. use_simotm 和 channels 参数已预设为 RGBRGB 六通道的默认值无需修改。show_conf 参数控制检测框上是否显示置信度信息。

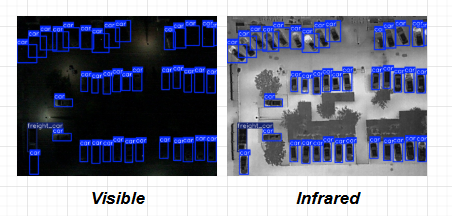

接下来，下图展示了推理生成的可视化结果（以DroneVehicle数据集为例）。可见，同一套标注框同时显示在对应的可见光与红外图像上。至此，权重推理测试完成。
在这里插入图片描述

2.2 模型热力图绘制

训练权重生成后，为了丰富模型的可视化，一般学术论文都会对模型预测图片的热力图进行绘制，从而直观地显示模型的对比效果。接着，直接通过一段源码进行分析，让大家快速上手；源码文件在heamap_RGBT.py文件中。

def get_params():params = {'weight': 'best.pt','device': 'cuda:0','method': 'GradCAMPlusPlus', # GradCAMPlusPlus, GradCAM, XGradCAM, EigenCAM, HiResCAM, LayerCAM, RandomCAM, EigenGradCAM, KPCA_CAM'layer': [10, 12, 14, 16, 18],#[10, 12, 14, 16, 18],    [30, 33, 36, 39, 42]'backward_type': 'all', # detect:<class, box, all> segment:<class, box, segment, all> pose:<box, keypoint, all> obb:<box, angle, all> classify:<all>'conf_threshold': 0.2, # 0.2'ratio': 0.02, # 0.02-0.1'show_result': True, # 不需要绘制结果请设置为False'renormalize': False, # 需要把热力图限制在框内请设置为True(仅对detect,segment,pose有效)'task':'detect', # 任务(detect,segment,pose,obb,classify)'img_size':640, # 图像尺寸'channels':6,'use_simotm': 'RGBRGB6C',  #  RGBRGB6C    RGB  RGBT}return params# pip install grad-cam==1.5.4 --no-deps
if __name__ == '__main__':model = yolo_heatmap(**get_params())model("xx", 'heat_map_result')

1.上述源码是源文件中最关键的部分，也是需要自定义修改的地方。在main函数的model()中，路径的拼接就是最终保存生成热力图的文件夹路径。
2.在get_params函数中：weight是训练后生成的权重文件，与推理部分一致。device指定使用的GPU型号，如果只有一块GPU，默认使用cuda:0。layer表示热力图可视化的层数，与yaml文件中的层数对应。热力图默认输出这些层的平均值。
3.channel和use_simotm遵循六通道范式；如果使用四通道，请自行修改。其他变量均为字面意思，无需修改。另外，下面为热力图的一个可视化例子，仅供参考。
在这里插入图片描述

2.3 FPS计算

FPS指标的计算在YOLO中至关重要，因为YOLO的核心优势包括轻量化和高速处理。因此，通过分析源码中的get_FPS.py文件，可以快速熟悉如何获取多模态目标检测的FPS值，源码如下所示。

if __name__ == '__main__':parser = argparse.ArgumentParser()parser.add_argument('--weights', type=str, default='best.pt', help='trained weights path')parser.add_argument('--batch', type=int, default=1, help='total batch size for all GPUs')parser.add_argument('--imgs', nargs='+', type=int, default=[640, 640], help='[height, width] image sizes')parser.add_argument('--device', default='', help='cuda device, i.e. 0 or 0,1,2,3 or cpu')parser.add_argument('--warmup', default=200, type=int, help='warmup time')parser.add_argument('--testtime', default=1000, type=int, help='test time')parser.add_argument('--channels', default=6, type=int, help='channels')parser.add_argument('--half', action='store_true', default=False, help='fp16 mode.')opt = parser.parse_args()device = select_device(opt.device, batch=opt.batch)

1.main函数是源码中最为重要且需要修改的部分。首先，weights参数指定训练结束后的权重文件路径。
2.batch参数表示批处理大小，在测试FPS时应默认设置为1，无需更改。
3.imgs参数定义输入图片的分辨率，应选择与模型输入分辨率尺寸一致。其他参数可保持默认值，无需修改。
