Linux中I2C常见问题二

三. Reset复位

3.1 Reset-模组reset pin悬空
log:
[42.186805] CAM_ERR: CAM-CCI: cam_cci_irq: 265 Base:ffffff8010181000, M1_Q1 NACK ERROR: 0x40000000
[43.688208] CAM_ERR: CAM-CCI: cam_cci_read: 1305 wait_for_completion_timeout  rc = -110 FIFO buf_lvl: 0x0

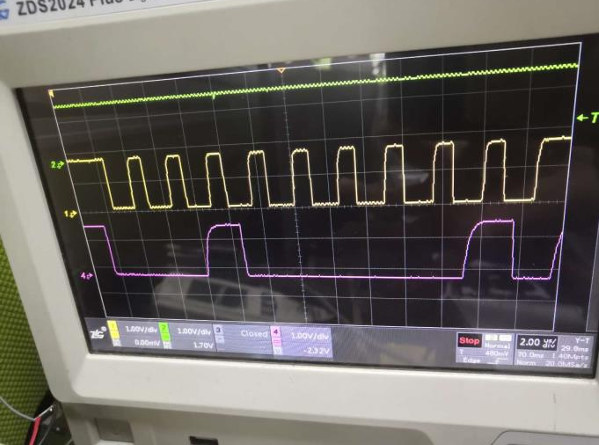

分析：

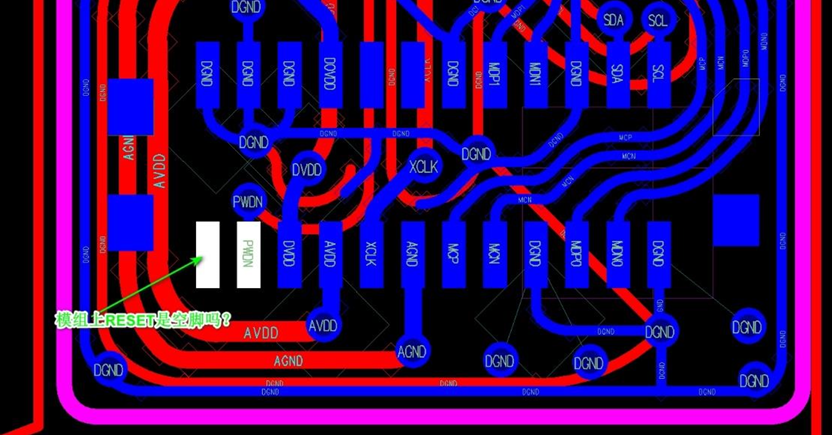

原因：模组reset引脚悬空；

解决：
模组厂修改模组引出reset pin;

3.2 Reset-reset拉高后delays时间太短
问题：s5kjn1偶现相机无法打开；
log:
E s5kjn1  : 1114, s5kjn1_drv_identify: sensor identify fail, pid_value = 38e1, ver_value = 0
原因：
reset 拉高后与使能mclk之间delay时间太短；
解决：

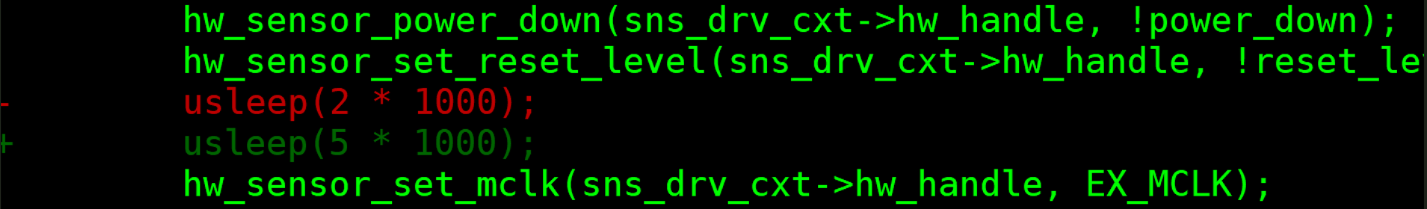

reset拉高后sleep时间从2ms改成5ms;
