一、E-R关系图

1. 实体之间的关系

一个实体类对应的是数据库的一张表，实体之间的关系说白了就是表和表之间的关系
一共有四种关系一对一，一对多，多对多，无关系

1. 一对一：一名学生只能有一个学生账号，并且一个学生账号只能属于一名学生
2. 一对多：一名学生属于一个班级，但是一个班级可以包含多名学生
3. 多对多：一名学生可以选择对多门课程，同时一门课程也可以被多名学生选择

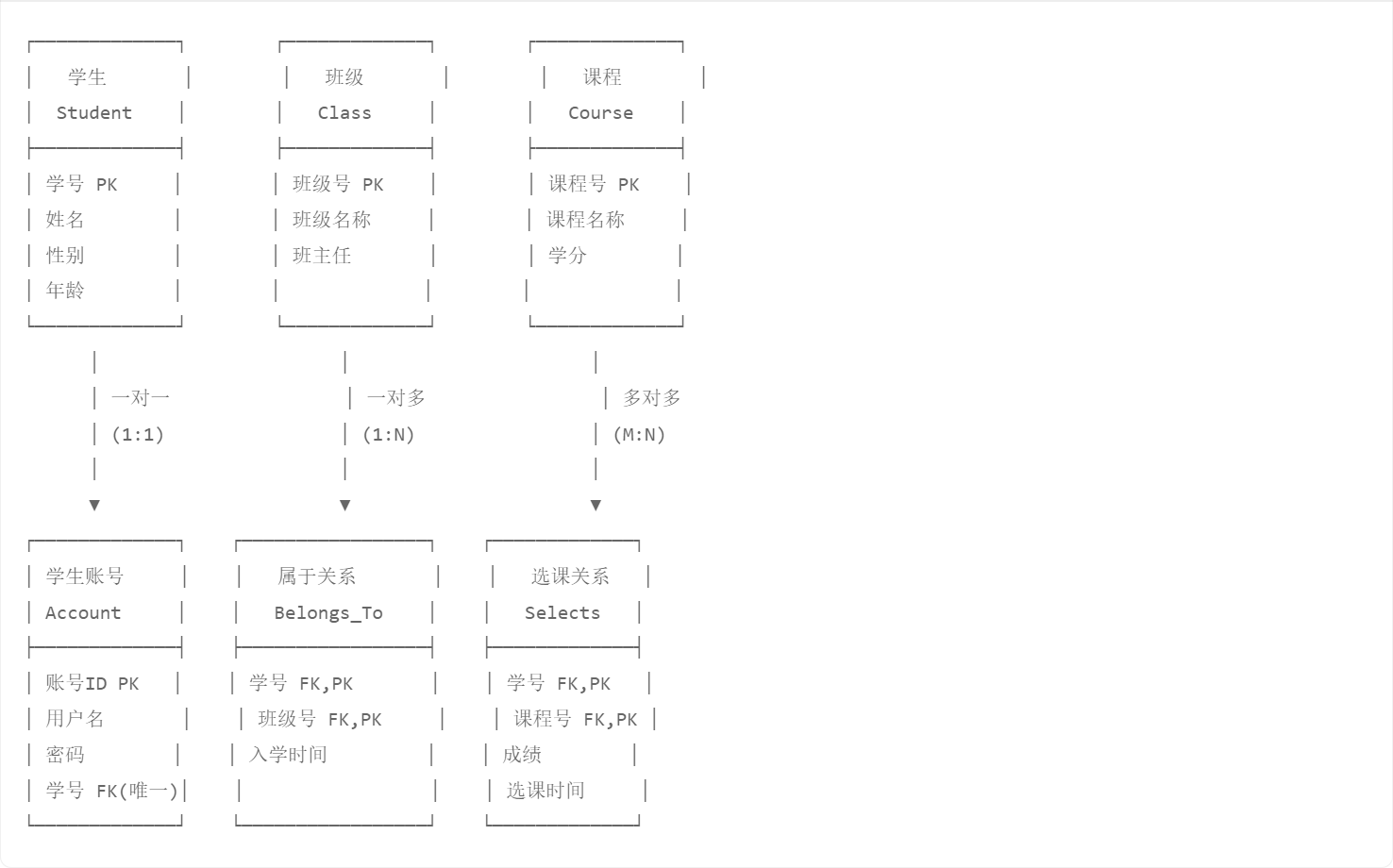

2. 简单的E-R图绘制

这里我把刚刚的例子具体展现出来

请注意，我们以后在工作中很少直接去绘制E-R图，因为这样非常耗费时间

3. 工作流程

对需求可行性分析-->总体设计（E-R）图-->具体数据库数据表设计-->编写代码

4. 外键约束&E-R图完成数据库/表创建

我们针对不同的关系，讲讲如何设计

1. 一对一关系

就跟我们之前讲的一样，我们引入外键约束，而且我们要遵循三大范式，即一个表只能有一个主键
我们只需要在一张表中有一个列，和另外一个表建立联系就好

2. 一对多关系

我们针对这种关系，我们在“多”的那一方进行对“一”的联系

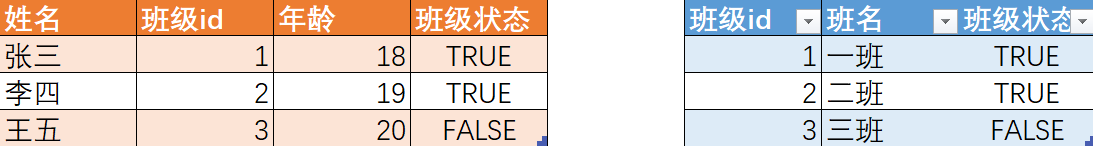

我们回到刚刚之前那个学生和班级表

对于学生和班级来说，班级是“一”，学生是“多”
我们就按照上述图片在学生表中加入一列和班级表关联就好

3. 多对多关系

这个非常特殊，我们可以建立一个中间表，来构成一个桥梁
就拿我们之前的那个学生和课程之间的关系来说
我们有个学生表

create table student (student_id int primary key,name varchar(50) not null,major varchar(50)
);

我们有个课程表

create table course (course_id int primary key,course_name varchar(100) not null,credits int
);

我们写个中间关系表，构建关系
对于学号和课程好之间构成复合主键，再分别与学生表和课程表构建外键联系

create table student_course (student_id int,course_id int,enrollment_date date,grade decimal(4,2),primary key (student_id, course_id),  -- 复合主键，关键foreign key (student_id) references student(student_id),foreign key (course_id) references course(course_id)
);

关于E-R关系图，MySQL的workbench可以自动生成，可以自己去查阅下

这里给出一个题目和一个例子：
题目：学校食堂管理系统，包含食堂表，食堂仓口表，仓口收费记录表

create table type(house_id int primary key auto_increment,name varchar(10));create table access(access_id int primary key auto_increment,name varchar(10),house_id int,foreign key (house_id) references type(house_id));create table money(sign_id int primary key auto_increment,access_id int,house_id int,time datetime,foreign key (access_id) references access(access_id),foreign key (house_id) references type(house_id));

我们利用第二张表和第一张表之间的外键关系，以及第三张表和第二与第一张表的外键关系
来共同构成多个一对多关系的设计

二、联合/多表查询

我们前提是要保证查询的多个表之间要有关系，如果没有关系，那笛卡尔积没有意义

1. 笛卡尔积

我们首先来说说什么事笛卡尔积，说白了就是把所有可能的结果都枚举出来

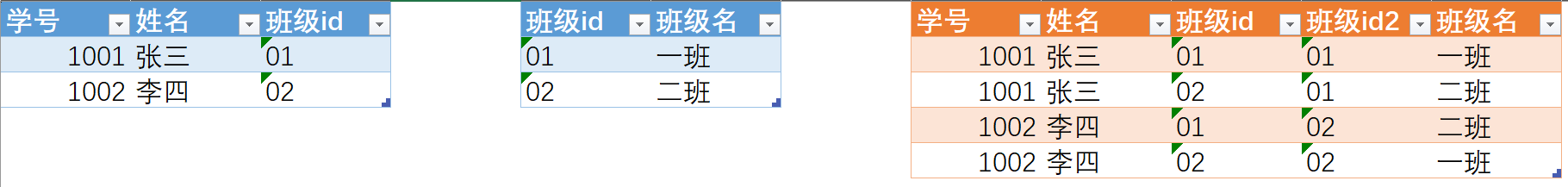

举个例子

好，通过观察这个表，我们发现有两条是不合理数据，即张三怎么是二班的还有李四怎么是一班的
这就是笛卡尔积的计算结果，我们要自己手动取出不合理结果，即我们要保证两个班级id要统一
这个class_id就是连接两张表之间的桥梁，我们就称为连接条件

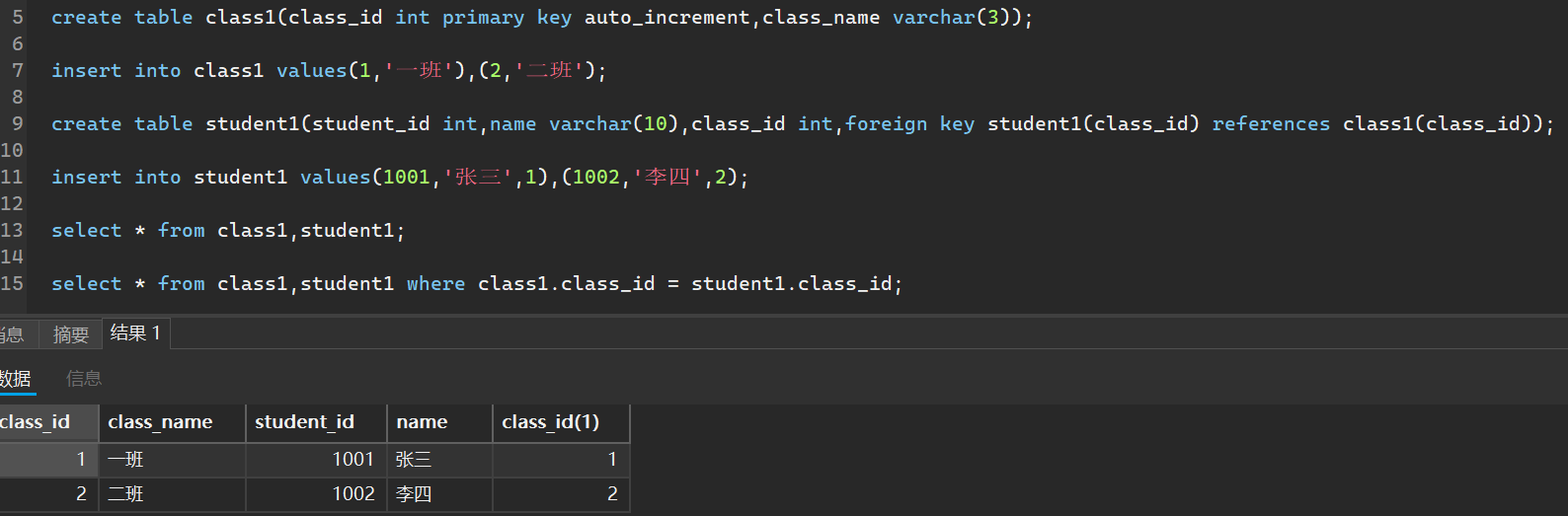

好，我们来演示去重

create table class1(class_id int primary key auto_increment,class_name varchar(3));insert into class1 values(1,'一班'),(2,'二班');create table student1(student_id int,name varchar(10),class_id int,foreign key student1(class_id) references class1(class_id));insert into student1 values(1001,'张三',1),(1002,'李四',2);select * from class1,student1;select * from class1,student1 where class1.class_id = student1.class_id;

之后的操作和单表查询一样，都可以利用之前学的查询语句去增删改查等等

2.内连接

这个内连接说白了就是我们之前笛卡尔积的同义替换，可以相互转化
语法 ... (inner) join ... on (条件)
像我们之前的笛卡尔积计算，我们可以这么写
比如我们联合查询学生表和班级表

select * from student inner join class;

引入连接条件去重

select * from student inner join class on student.class_id = class.class_id;

再针对列进行筛选

select * from student inner join class on student.class_id = class.class_id where student.name = '张三';

我们可以看到当使用join on语句后，并不影响我们where语句的使用
那既然两者都一样，那我们为什么还要使用jion on呢？
这是因为我们在join on语句中能够拥有很多条件，更加利于我们查询

如果想让多个表连接，比如以下多对多关系的表，我们可以搭配多组join on语句

select * from join score on student.student_id = score.student_id join course on score.course_id = course.course_id;

3. 外连接

这个不能通过where语句写，只能通过join on方式写，以下我举个例子来演示下
这个外连接分位左外连接和右外连接

首先我们拿一对一关系的表来演示下

use home;show tables;create table student2(id int,name varchar(20));create table score(student_id int,score int);insert into student2 values(1,'张三'),(2,'李四'),(3,'王五');insert into score values(1,90),(2,80),(3,70);

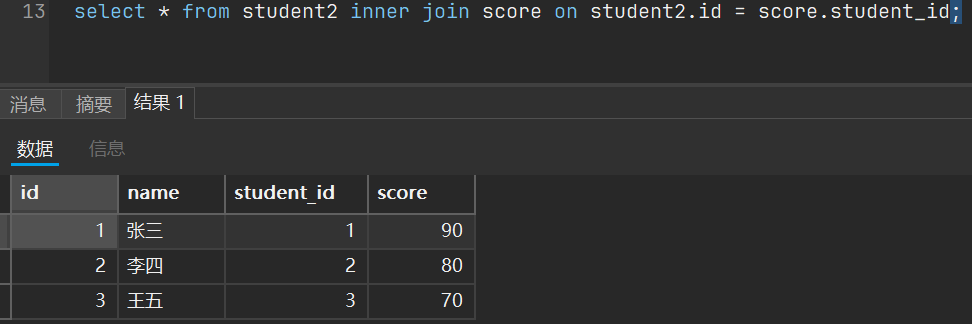

当我们使用内连接和外连接的时候，结果是一样的

但是如果不是一对一的关系，就会存在差别
比如我们把成绩表中70分的成绩的学号修改为4

update score set student_id = 4 where score = 70;

好，现在我们再来看左外连接和右外连接的结果


外连接本质上就是笛卡尔积

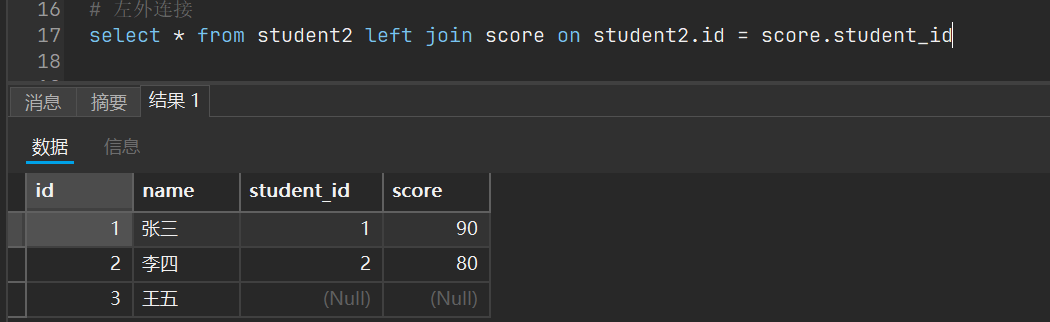

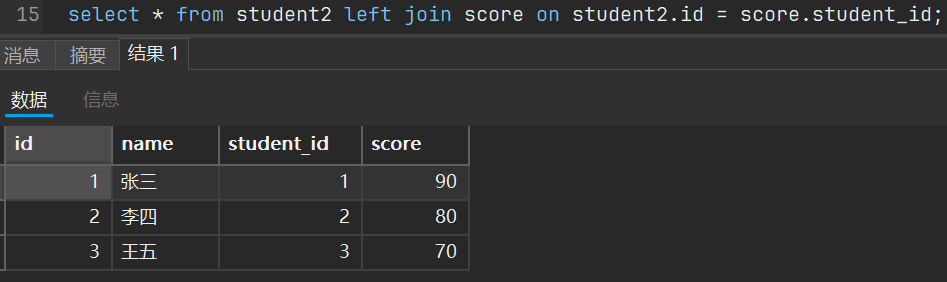

左外连接，因为学号为三的王五在成绩表中不存在，因此三班王五并没有直接参与笛卡尔积运算，而是把另一张表中不存在的数据标记为空

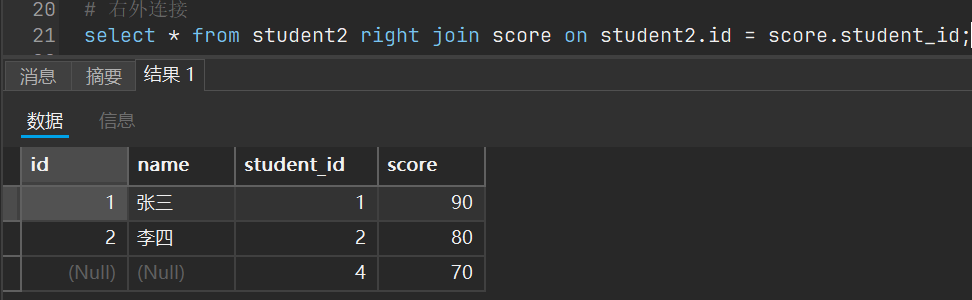

同理右外连接，因为学号四在学生表中不存在，因此学号四号也并没有直接参与笛卡尔积，同理而是把另一张表中不存在的数据标记为空

但是总得来说，我们平时还是要避免这种几张表中数据不对等的情况

4. 自连接

我们之前都是列与列之间的比较，比如语文成绩大于数学成绩

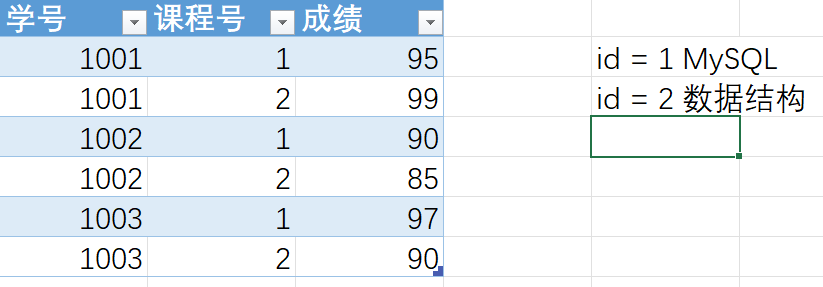

但是如果是这样的，每一行表示一门成绩

我们之前由于都是一行代表一个学生所有成绩
但是现在成绩是一条一条插入的，这样我们如何比较呢，比如我们想查看MySQL成绩大于数据结构成绩的学生信息

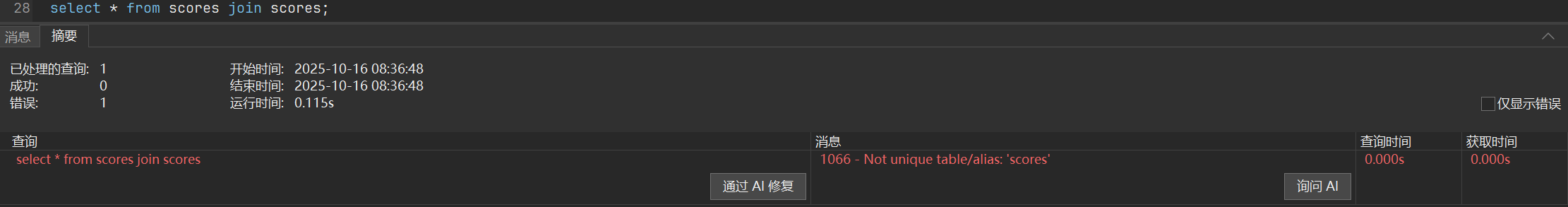

因此现在我们就要进行内连接查询，但是如果你直接写内连接，会报错

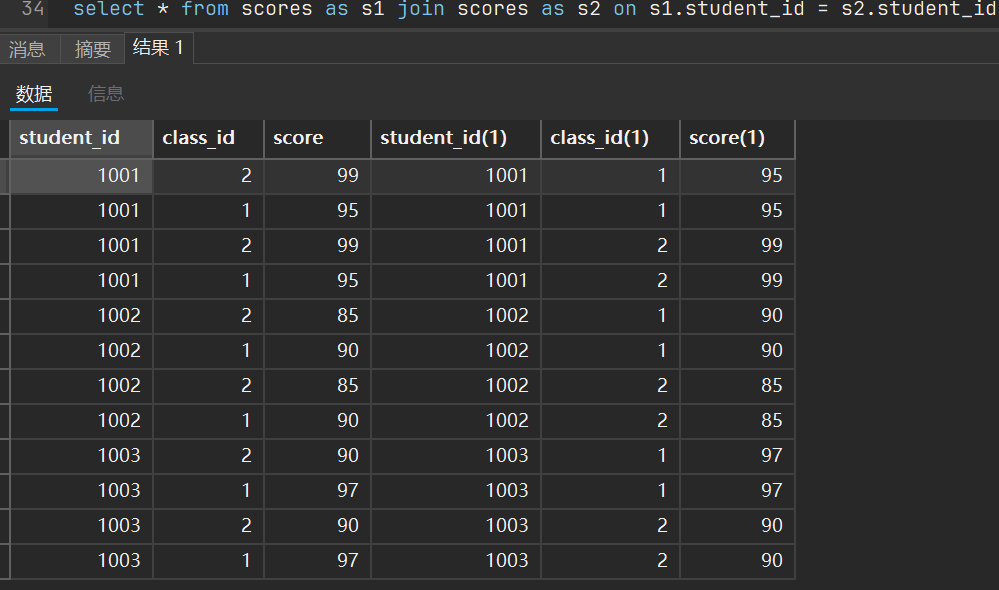

提示列名重复，怎么办呢，诶！我们可以起别名啊，这样不就行了，同时再把去重条件加上

观察这张表，我们要比较MySQL成绩大于数据结构成绩，那我们不是直接可以比较条件就是
s1.class_id = 1 and s2.class_id = 2 and s1.score > s2.score

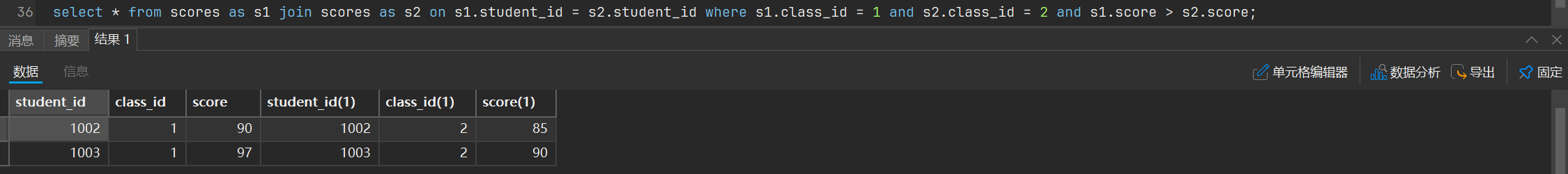

因此我们加上限制语句写

但是如果我们并不知道课程号的对应关系，我们还可以联合其他表进行多表查询

但是，在实际开发环境中，我们并不建议使用诸如笛卡尔积这种查询方法，如果表的数据非常庞大，这样的笛卡尔积算起来费时费力
因此在以后的开发环境中，我们使用诸如Java等其他语言对MySQL进行查询操作

5. 子查询

这个子查询其实是和我们的SQL常识相反的存在
子查询说白了就是把一个SQL的查询结果当成另一个SQL的一部分，它可以是另一个SQL语句的条件。同时，因为查询的结果是一个表，因此它还可以和其他表进行笛卡尔积

我们就拿以下数据来举例子

我们想查询和张三同班的同学信息

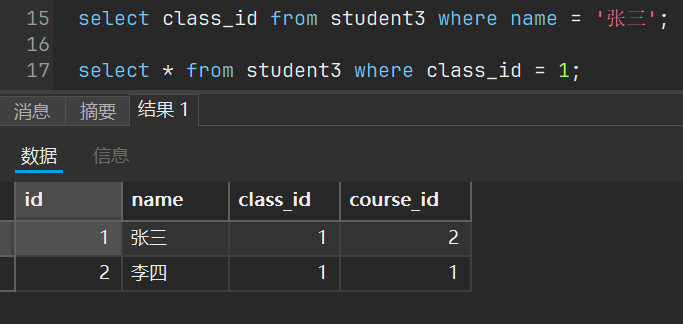

如果按照一般方式，我们要分两步走
第一步是先查询张三位于哪个班级，第二步再是筛选出这个班级的其他同学同时不包含张三本人

select class_id from student3 where name = '张三';select * from student3 where class_id = 1;

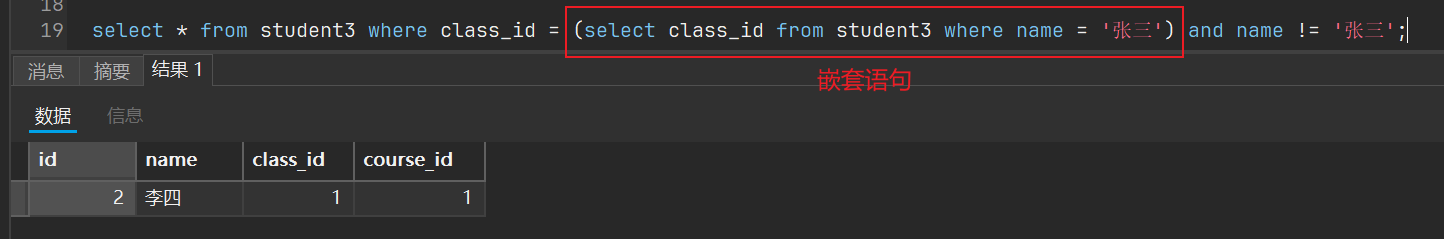

如果我们使用子查询，就是这样

select * from student3 where class_id = (select class_id from student3 where name = '张三') and name != '张三';

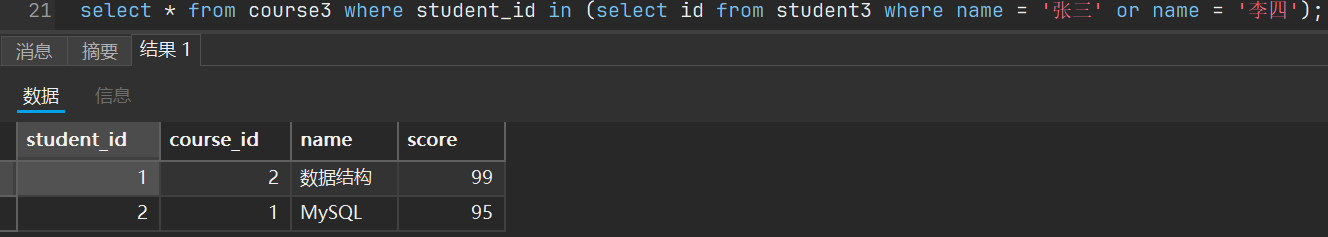

如果是多个行，也是一样的写法，比如查找成绩表中张三和李四的成绩

select * from course3 where student_id in (select id from student3 where name = '张三' or name = '李四');

对于多个列的子查询，或者在from子句中的查询，这里就不再赘述，就是和我们之前讲的单表或者是多表查询是一样的

6. 合并查询

这个和刚刚的子查询类似，但是这种查询写法客服行更高
合并查询就是把多个SWL查询的结果合并为一个集合，关键字union和union all

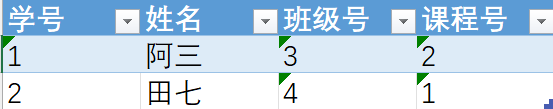

我们再创建一个新的表

如果我想查询student3表中一班的同学和新的这张表中三班的同学

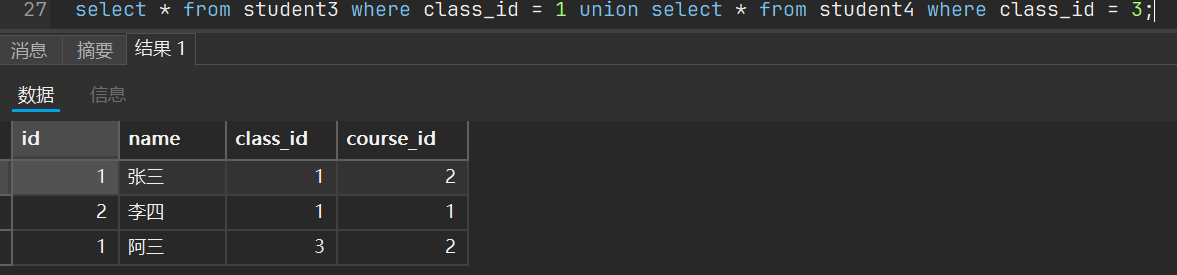

select * from student3 where class_id = 1 union select * from student4 where class_id = 3;# 使用union代表结果去重，union all代表结果不去重

这里说个注意事项，在进行合并查询的时候，要保证查询的多个表之间的列个数，列的类型要匹配，对于列名并无特殊要求

---

希望本篇文章对您有帮助，有错误您可以指出，我们友好交流

---
