Auto CAD二次开发——测试功能

    既然无法改变环境，不如选择改变自己。由于一些客观原因，身边同事都不用 NX，而是使用 SolidWorks，我目前的工作也主要集中在二维图纸的绘制与修改上。由于工作电脑不能随意安装插件，大家在修改标注时大多采取复制粘贴的方式，使用方法五花八门，效率也相对低下。

        为了自己的提升效率，我决定开发一套适用于公司标准的标注工具，供自己日常使用。从今天起，正式开始记录自己在 CAD 二次开发方面的学习与实践，主要采用 C# 语言。同时，为了不忘记之前在 NX 二次开发中的积累，我计划每隔一两个月完成一个案例进行记录和总结。

        最近有些懈怠，已经很久没有更新了。看到仍有人持续关注和订阅，让我重新燃起了继续前进的动力。学如逆水行舟，不进则退。 愿自己不忘初心，坚持积累。

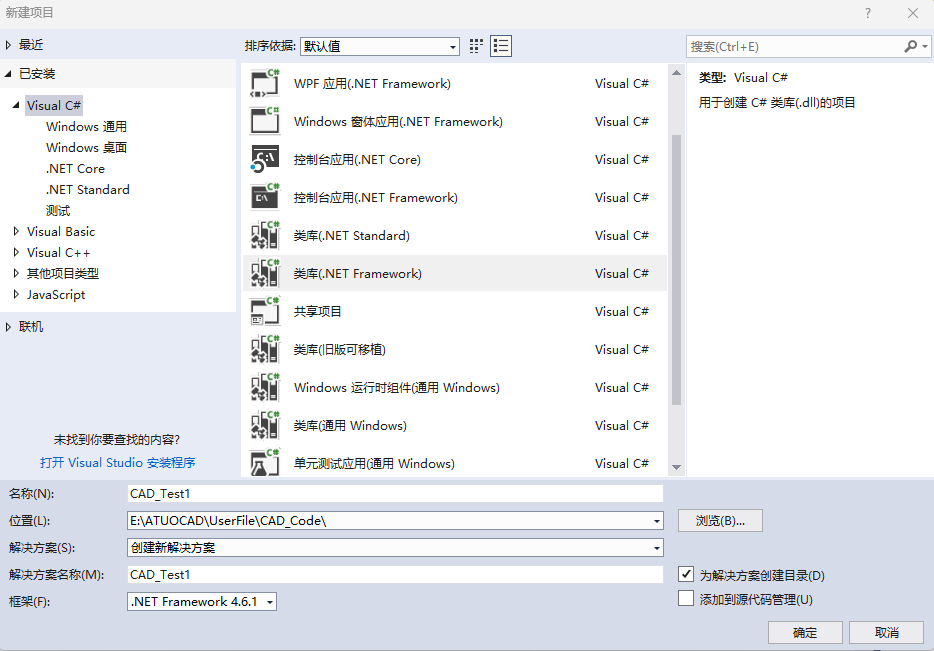

步骤1：新建CAD_text1文件

注意类库有点多，哈哈哈我第一次选择通用的那个，后续引用类库不成功 。

步骤2：引用类库

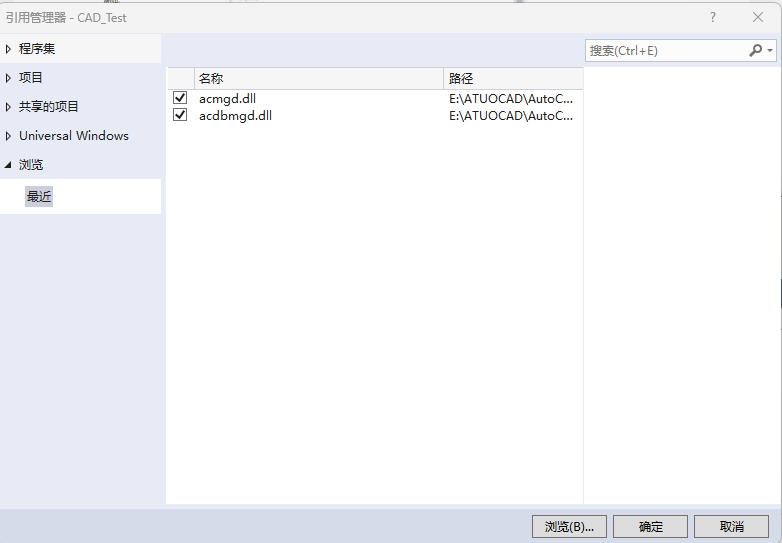

右键引用，添加引用

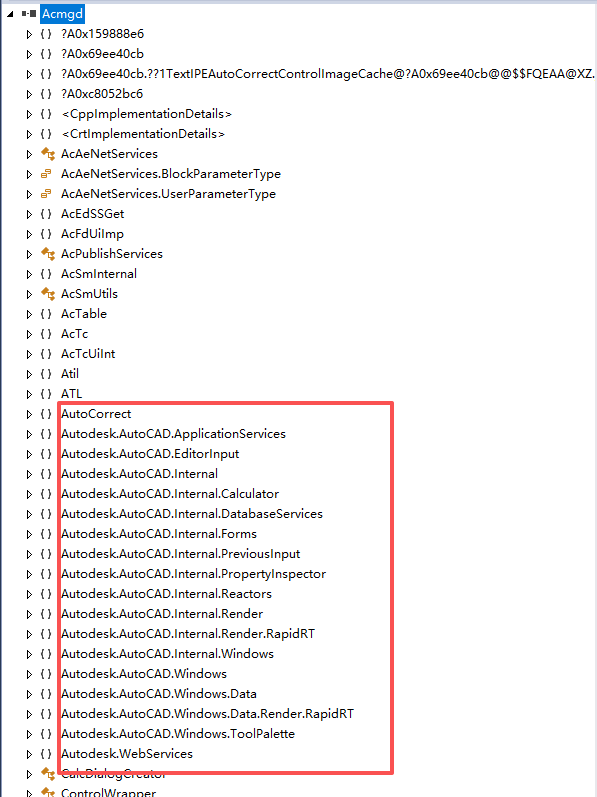

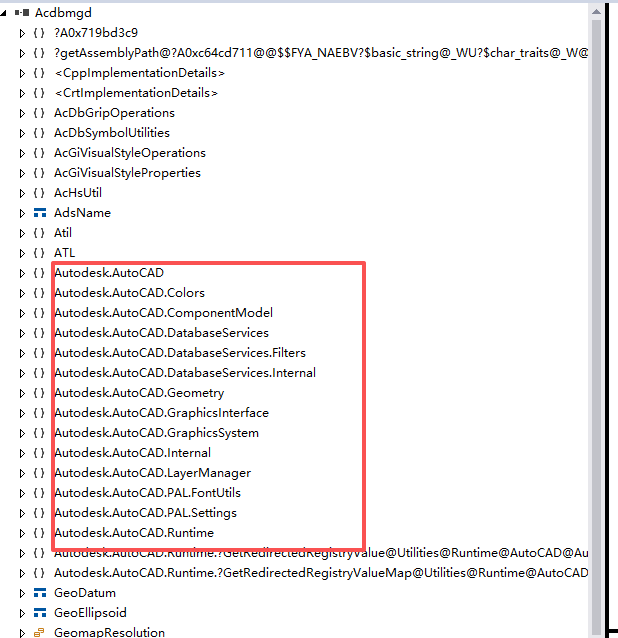

类库中的类

一个是基本的类，如颜色，创建模型，几何图形等，另一个是CAD的系统类。

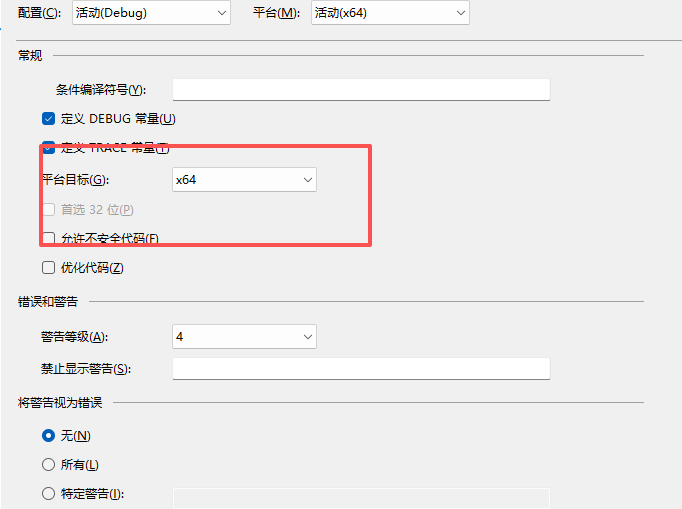

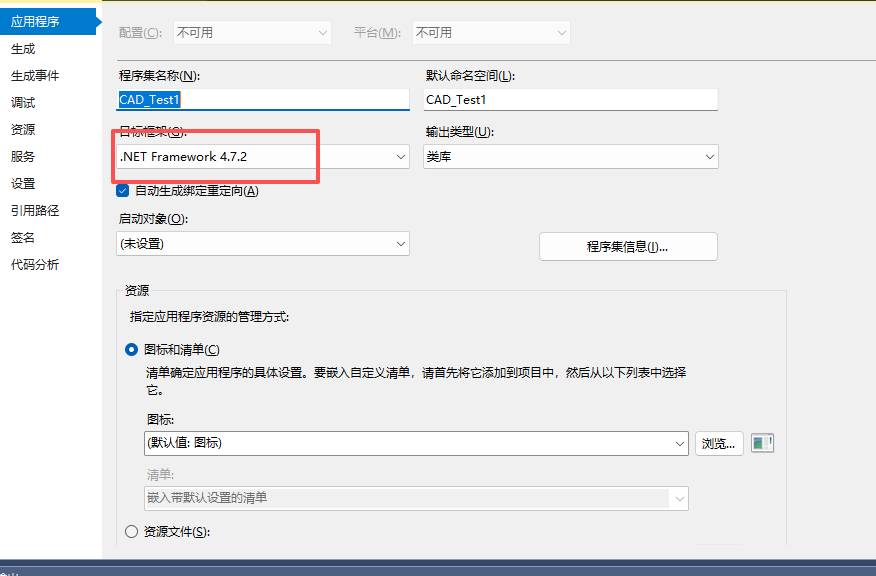

同时，注意一些对应版本的配置，如果版本不对可能无法生成。

步骤3：编写代码

using Autodesk.AutoCAD.ApplicationServices;
using Autodesk.AutoCAD.EditorInput;
using Autodesk.AutoCAD.Runtime;
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;//UserDefinednamespace CAD_Test1
{public class Class1{[CommandMethod("TestDemo")]public void TestDemo(){//声明命令行对象Editor ed= Application.DocumentManager.MdiActiveDocument.Editor;//向命令行输出一段文字ed.WriteMessage("我是来学习Autocad二次开发的,白雪公主的后妈");}}
}

步骤4：然后生成解决方案

步骤5：CAD交互，运行

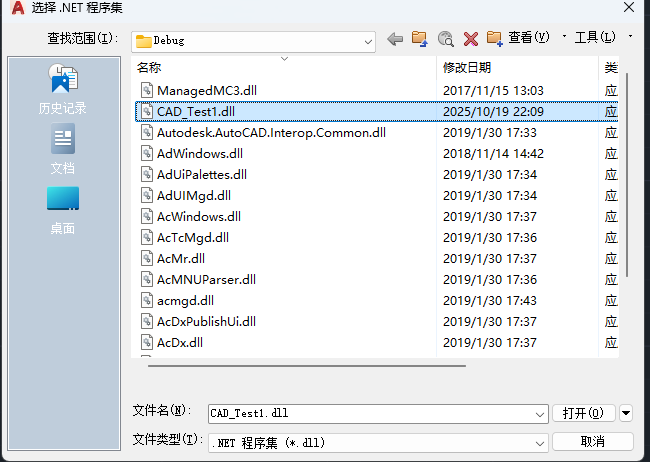

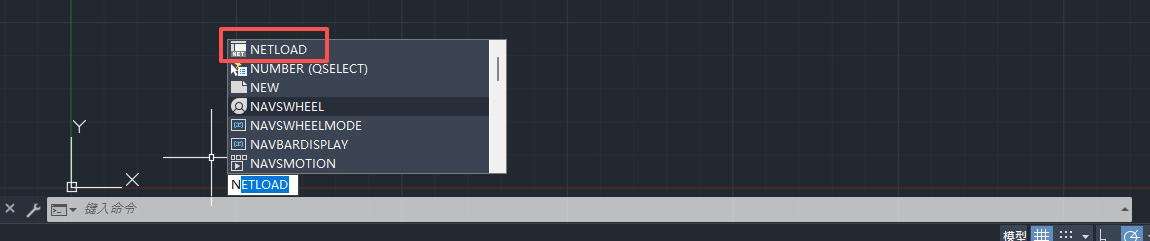

在CAD中输入NETLOAD，弹出对话框，打开生成的CAD_Test.dll文件

输入TESTDEMO，也就是代码控制的部分，输出我是来学习Autocad二次开发的,白雪公主的后妈的提示。

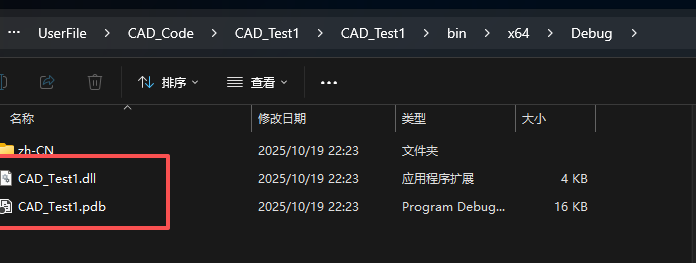

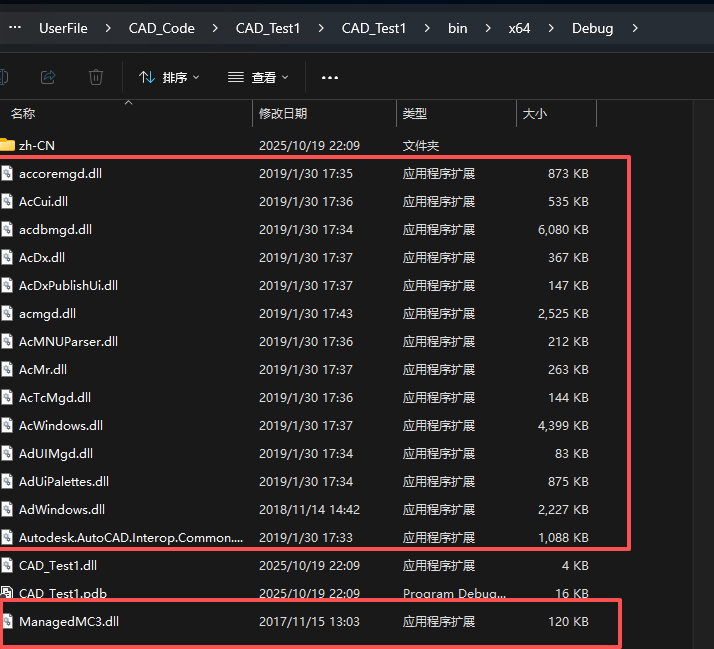

注意：直接生成会有好多复制过来的文件，选中导入的三个类文件，右键属性，将true改为flase，即可。
