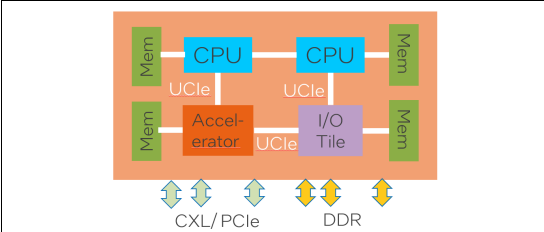

UCIe是一种开放的、支持多协议的封装互连标准，用于连接同一封装上的多个芯片。在公共物理层和链路层之上UCIe支持多个协议层(PCIe 5.0或PCIe 6.0, CXL 2.0或CXL 3.0，以及Streaming协议层，如果两个die都支持这种映射，则映射任何选择的协议)。

UCIe控制器提供了一种实现通用芯片Die to Die(D2D)适配器和协议层的解决方案。

UCIe控制器及其相关的逻辑物理层为多个衬底类型的芯片之间的低功耗、低延迟和高带宽电信号提供了一个集成框架。

Die-to-Die UCIe连接能够:

1. 分割处理Die，提高计算能力。

2. 从中央处理模中分解IO Die，使处理Die能够迁移到更高级的工艺节点。

3. 集成多个同质和异构组件，使系统能够扩展以及扩展摩尔定律。

4. 使用UCIe连接对特定功能和技术节点进行聚合。

5. 在数据速率和总带宽方面实现灵活性。

6. 创建低延迟、低功耗、可靠(使用CRC和Retry)的系统。



本文将持续更近协议演进

Revision	Data	Description	Comment
3.0	August 5, 2025	• Support for 48 GT/s and 64 GT/s data rates • Runtime Recalibration enhancement • Extended reach sideband • Enhancements to enable protocols that require continuous transmission • Support for priority sideband packets • Support for Early Firmware Download • Support for Fast Throttle Emergency Shutdown • Incorporation of Errata and bug fixes over 2.0	新增48&64 GT/s速率 支持early firmware download来优化同一个SiP上的初始化过程 支持Fast Throttle Emergency Shutdown功能来应对多Element下的异常管理（通过Open Drain)
2.0	August 6, 2024	• Chapter 6.0, UCIe-3D and related support for UCIe 3D • Chapter 8.0, System Architecture and related support for: — Section 8.1, “UCIe Manageability” — Section 8.2, “Management Transport Packet (MTP) Encapsulation” — Section 8.3, “UCIe Debug and Test Architecture (UDA)” • di/dt risk mitigation during clock gating • Incorporation of Errata and bug fixes over 1.1	增加UCIe-3D & System Architecture & Compliance共3个章节。 UCIe-3D: Support to 4GT/s. No D2D adapter. Low BER due to low-frequency and almost zero-channel distance — No CRC/ replay is needed. Repair Strategy采用的是Bundle策略。 Compliance说明了标准兼容性测试要求 System architecture介绍了ucie manageability相关结构，以及对应的transport packet包结构。进一步描述了UDA，介绍了针对不同应用场景下的debug&test架构说明。
1.1	July 10, 2023	• Streaming Flit Format Capabilities (Allows Streaming protocols to use Adapter Retry/CRC) • Enhanced Multi-Protocol Multiplexing (Allows dynamic multiplexing of different protocols on the same Adapter) • Support for x32 Advanced Package Modules • Support for UCIe Link Health Monitoring • Definition of Hardware capabilities to enable Compliance • di/dt risk mitigation during clock gating • Incorporation of Errata and bug fixes over 1.0	Support for UCIe Link Health Monitoring 【增加在training过程中，针对eye margin的监控信息记录。】
1.0	February 17, 2022	Initial release.
