矽塔 SA8210 输入耐压36V 6A过流保护阈值 过压/过流保护芯片 SOT23-6/DFN2X2-8

产品核心定位

紧凑型高效电源保护解决方案

SA8210是一款智能负载开关芯片，集成了过压保护(OVP)、过流保护(OCP)和过温保护(OTP)功能，能够在检测到异常输入条件时迅速断开输出连接，为下游敏感电路提供全面保护。其36V耐受电压和3.5A连续输出能力，使其成为空间受限应用的理想选择。

一、核心技术亮点

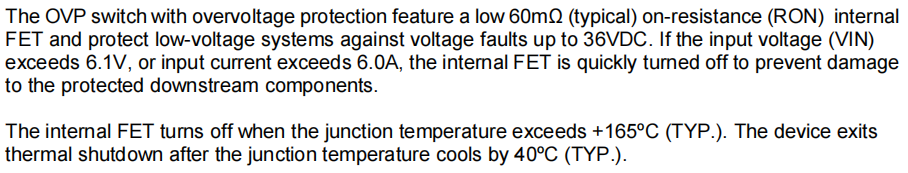

1.1 多重保护机制

• 精准过压保护：6.1V内部阈值，输入超限立即响应
• 可靠过流保护：6.0A电流限制，防止负载故障扩散
• 智能过温保护：165°C结温关断，40°C迟滞自动恢复

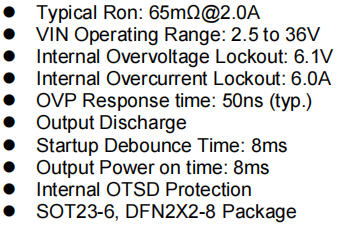

1.2 优异的电气特性

• 低导通阻抗：典型65mΩ@2A，功率损耗极小
• 超快响应速度：OVP响应时间仅50ns
• 宽电压工作：2.5V至36V输入范围，适应多种应用场景

1.3 灵活的封装选择

• SOT23-6：适用于标准密度PCB布局
• DFN2X2-8：超紧凑封装，热性能更优（θJA=160°C/W）


二、关键性能参数

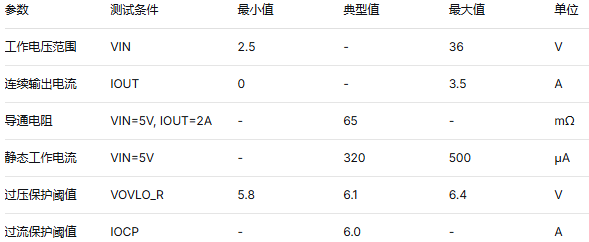

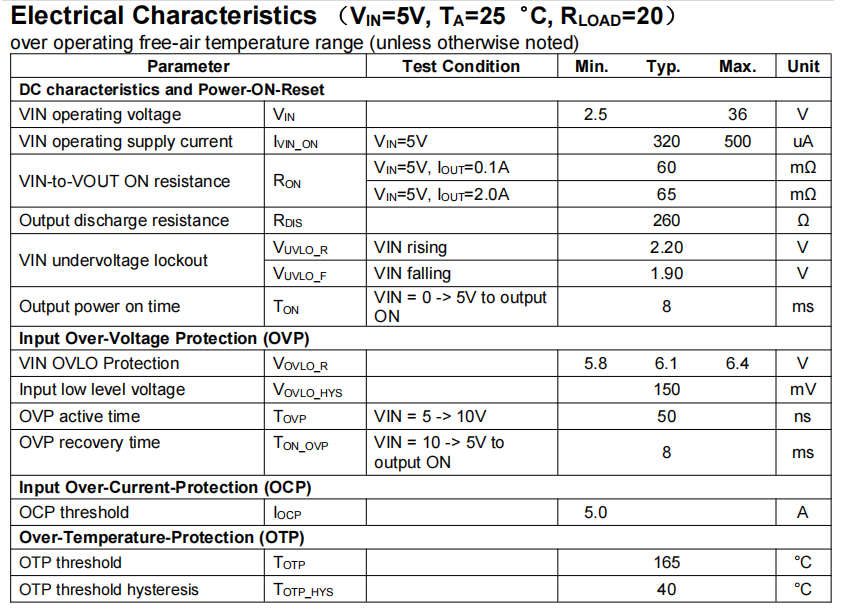

电气特性概览

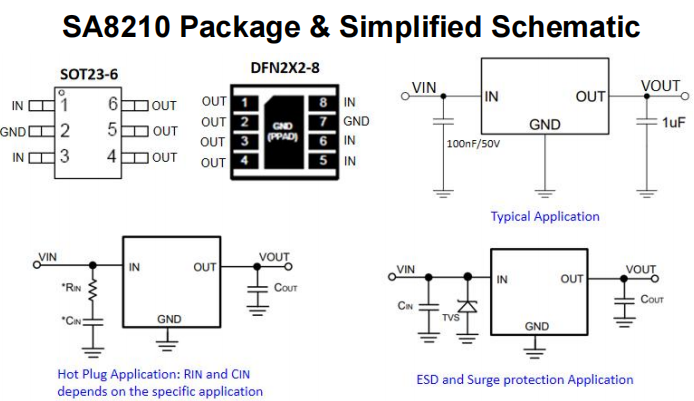

三、引脚配置与封装特性

3.1 SOT23-6封装

特点：多引脚并联设计，降低导通电阻，增强电流能力

3.2 DFN2X2-8封装

优势：底部散热焊盘，热阻仅160°C/W，适合高功率密度应用

四、应用设计指南

4.1 典型应用电路

基础保护配置：

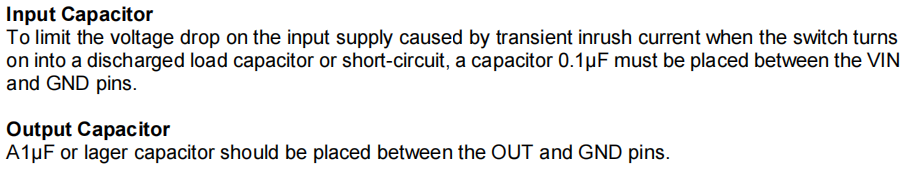

4.2 外围元件选型

输入电容(CIN)：

• 容值：0.1μF（最小）
• 类型：低ESR陶瓷电容
• 耐压：推荐50V或根据应用选择
• 布局：紧靠IN引脚

输出电容(COUT)：

• 容值：≥1μF
• 类型：陶瓷电容
• 布局：靠近OUT引脚

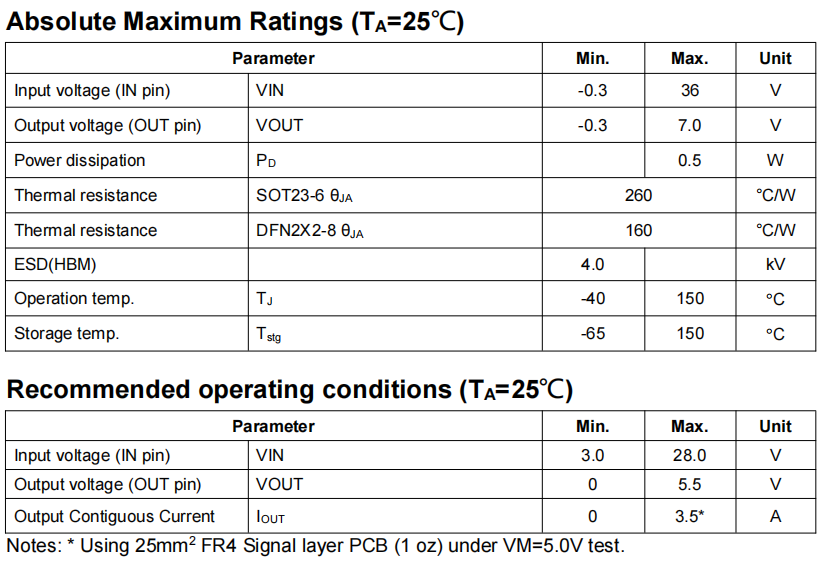

4.3 热管理设计

SOT23-6封装：

• 最大功耗：0.5W（TA=25°C）
• 热阻：θJA=260°C/W
• 建议：通过PCB铜箔辅助散热

DFN2X2-8封装：

• 热阻：θJA=160°C/W
• 优势：底部散热焊盘提供优异散热性能


五、产品选型指导

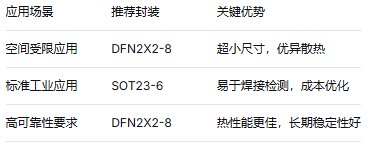

5.1 封装选择建议

5.2 应用场景适配性

数码单反相机：

• 保护敏感的图像传感器电路
• 防止电池反接或电源适配器异常

工业手持设备：

• 耐受工业环境电源波动
• 紧凑封装适应设备小型化趋势

GPS导航系统：

• 提供车载电源的可靠保护
• 适应宽温度工作环境

企业级设备：

• 确保关键设备的电源安全
• 满足连续运行可靠性要求

六、设计检查清单

原理图设计

• 输入电容0.1μF紧靠IN引脚
• 输出电容≥1μF靠近OUT引脚
• 所有IN引脚并联连接
• 所有OUT引脚并联连接
• GND引脚良好接地

PCB布局

• 功率路径走线足够宽度
• 输入输出电容就近放置
• DFN封装底部散热焊盘良好连接
• 避免敏感信号线靠近开关路径

系统集成验证

• 实际工作电流不超过3.5A限制
• 环境温度符合器件工作范围
• 保护功能在系统中协调工作
• 启动特性满足系统时序要求

技术总结

SA8210通过高度集成的保护功能、紧凑的封装选择和优异的电气性能，为现代电子设备提供了可靠的电源保护解决方案。其快速的保护响应能够有效抑制电源异常，多重保护机制确保系统在各种故障条件下的安全性，灵活的封装选项满足不同应用的特定需求。

对于需要在有限空间内实现高质量电源保护的消费电子、工业设备和通信系统，SA8210系列提供了经过优化的完整解决方案，能够显著提升产品的可靠性和市场竞争力。

文档信息
基于SA8210系列数据手册V1.1
