TC3xx芯片】TC3xx芯片的SCU之WDT

1. TC3xx WDT速览

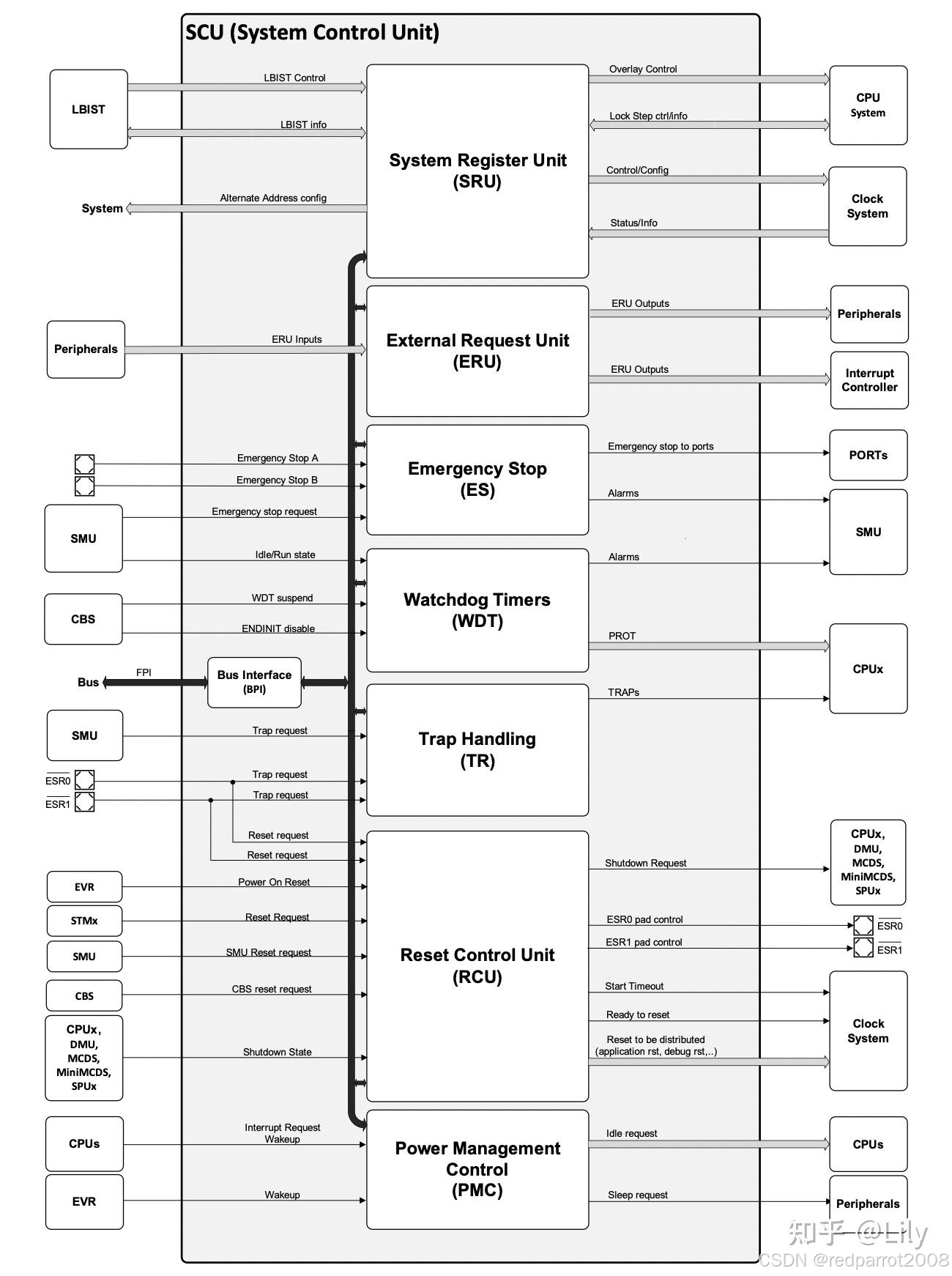

SCU（system control unit） 是控制不同系统功能模块的集合，这些子模块共享一个公共总线接口，子模块包含了下图这些，具体结构见图。后续文章会详细解读各个部分

TC3xx 芯片包含以下看门狗定时器：

• Safety Watchdog（Safety Watchdog Timer）
• CPU Watchdog (Watchdog Timer per CPU)，每一个CPU 核都有自己的CPU Watchdog

TC397 会有 7 个WatchDog。

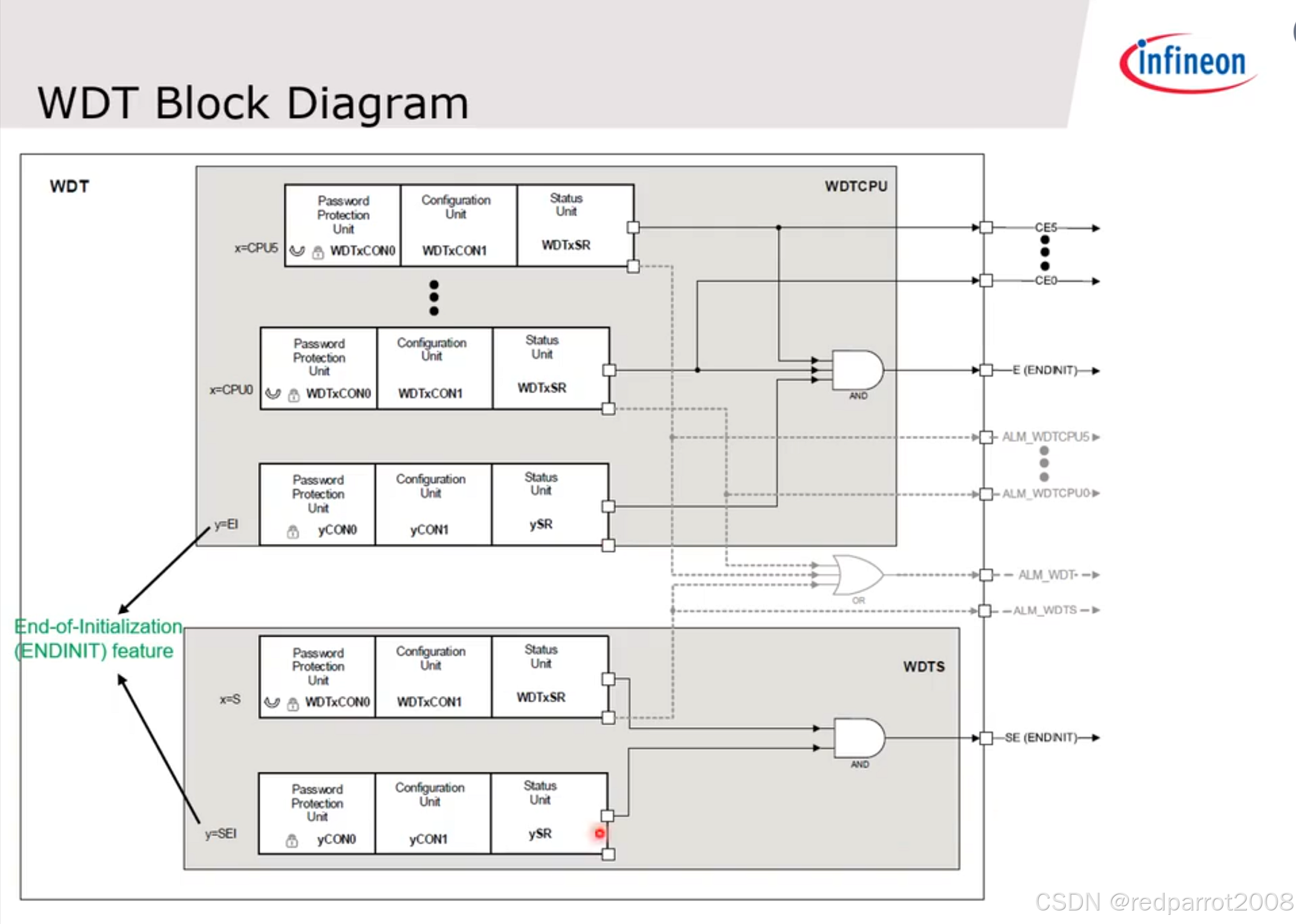

每个Watchdog有三个Register，WDTxCon0，WDTxCon1，WDTxSR。

除了标准的"看门狗"功能外，每个看门狗定时器还集成了End-of-Initialization(ENDINIT)保护机制，该功能可防止关键寄存器被意外写入。在看门狗服务和修改ENDINIT位是关键操作，必须确保在系统故障时不被执行。为保护这些功能，芯片采用了精密的安全机制：访问看门狗控制寄存器时需要同时验证密码和保护位。任何未提供正确密码或保护位的写操作都会被判定为系统故障，并触发看门狗报警。

此外，即使通过有效访问清除了ENDINIT位以开放关键寄存器的写入权限，看门狗也会为该访问窗口设置时间限制。若未在时限届满前重新正确设置ENDINIT位，系统将被判定为运行异常。这些严格的要求虽不能提供绝对保证，但能显著增强系统运行的鲁棒性。

看门狗定时器的主要特性总结如下：

​基本配置​

• 采用16位计数器结构
• 可选的输入时钟频率：fSPB/64、fSPB/256 或 fSPB/16384
• 支持16位用户可定义的重载值（正常看门狗模式），超时模式采用固定重载值​安全保护机制​
• 集成对应的ENDINIT位控制及修改监控功能
• 采用密码访问机制，支持用户自定义密码字段
• 访问错误检测：首次访问密码无效或二次访问保护位无效时，将向SMU触发报警​监控能力​
• 时序与逻辑监控功能：
• 可选的代码序列校验：错误的代码序列签名将触发SMU报警
• 可选的代码执行时间校验：执行时间超出预设范围将触发SMU报警
• 溢出错误检测：计数器溢出时立即向SMU发出报警请求​特殊工作模式​
• 看门狗功能可单独禁用（访问保护和ENDINIT监控功能保持有效）
• 可配置安全预警机制：未处理的安全预警事件将禁止看门狗重载，确保SMU硬件及时响应
• （注：fSPB表示系统外设总线时钟频率，SMU为系统管理单元，ENDINIT为初始化结束保护位）

2. TC3xx SMU Watchdog Alarm

2.1 Watchdog Alarm处理流程

根据文档描述，当出现没有及时喂狗的情况，虽然触发了alarm，但仍需要一段特殊流程来保证MCU行为，特别是在重启前给与软件一小段时间用于保存现场，这是非常关键的。

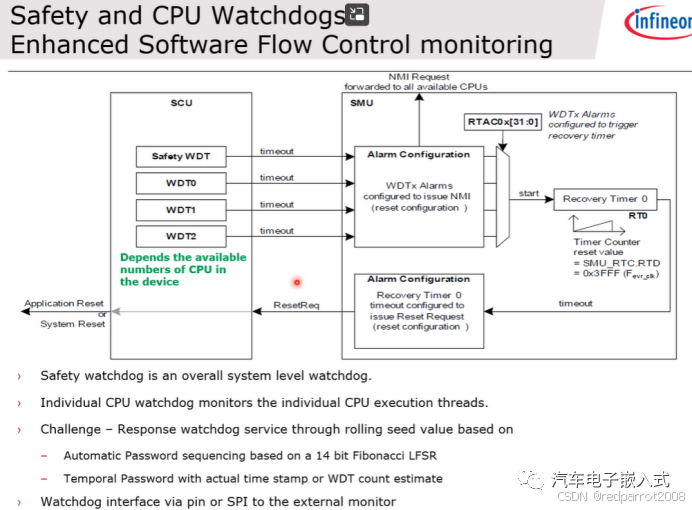

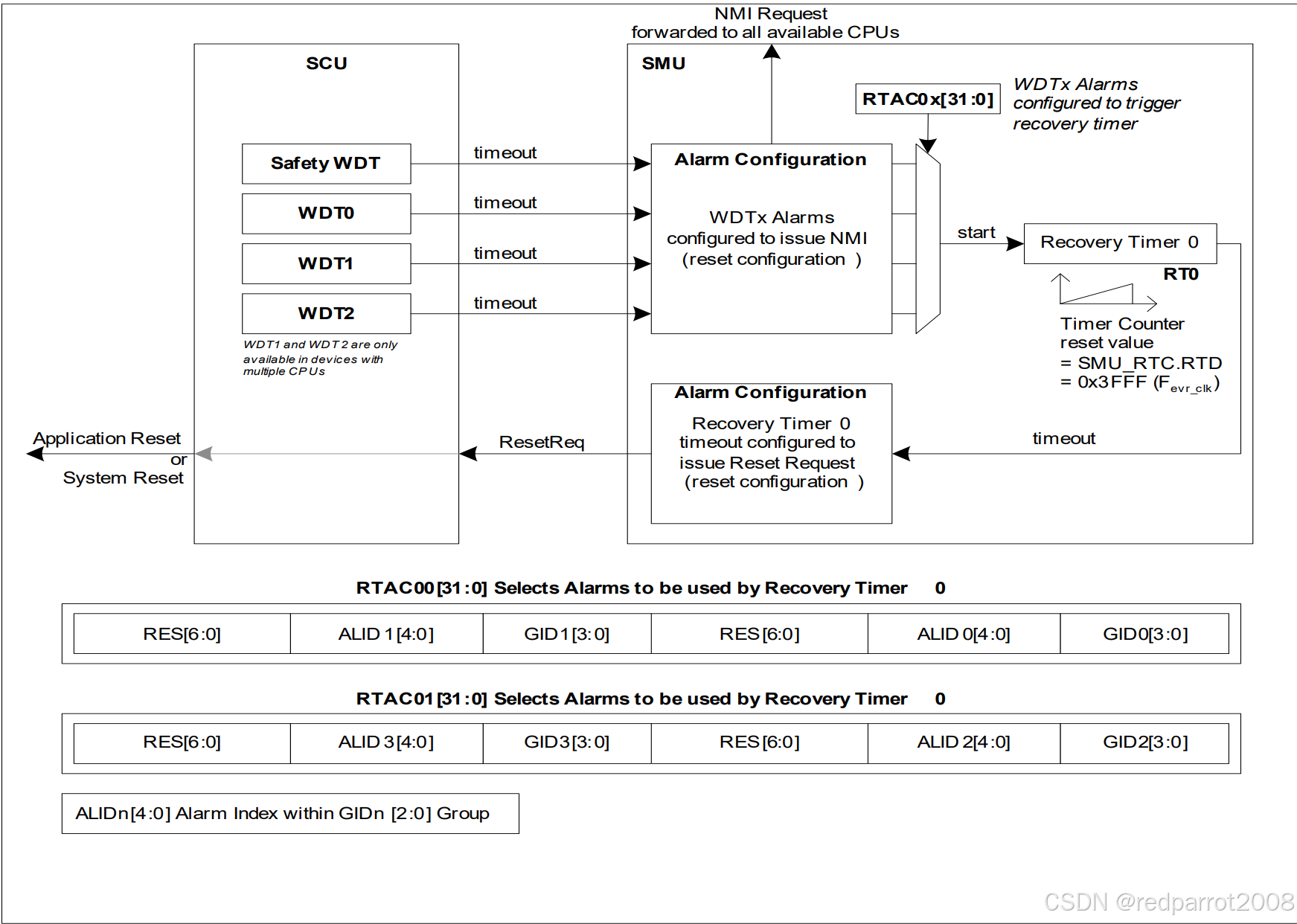

因此，SMU 看门狗alarm处理流程可用下图进行总结：


Watchdog一般情况下如果Watchdog time溢出了就会产生一个watch dog reset，在TC3xx中Watchdog的Timeout并不会直接触发Reset，而是经过配置SMU后会触发SMU里面的一个Recovery Timer启动，Recovery Timer的Timeout时间可以配置，单Recovery Timerout后就会产生一个Alarm，如果这个Alarm配置为Reset信号的话，就会触发Reset。

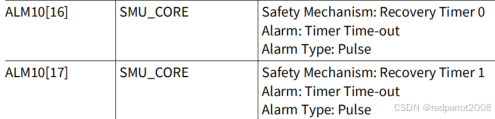

当WDT timeout发生时，如果采用默认配置，则直接触发NMI；同时有一个名叫Recovery Timer的计时器用于监控WDT Alarm处理的超时，一旦超过预配置的阈值（RTD）后，就会产生一个Recovery timeout的alam（对应ALM10[16-17]）。

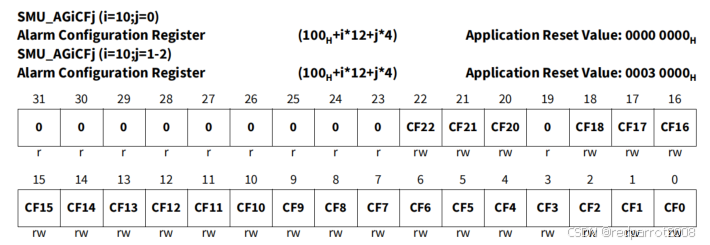

这个alam的默认配置为Reset(b110：RESET)：

这个路径就很清楚了，那么我们来看看比较关键的Recovery Timer该如何配置

2.2 Recovery Timer详解

在SMU里，Recovery Timer共有两个实例，每个实例均可配置服务不同的WDT timeout alarm。

与Recovery Timer相关的寄存器包括：

RTC

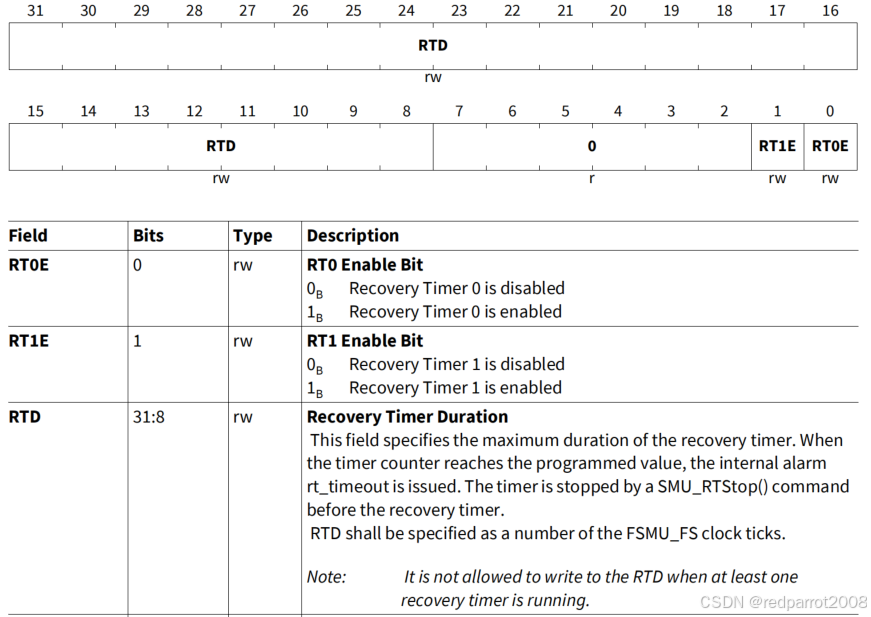

Recovery Timer Configuration，用于配置超时阈值、使能RT0\1，如下：

阈值常见使用默认值0x3FF，RT均打开。

• RTAC00
• RTAC01

RTAC00\01用于配置RT0的服务对象，包括CPU Watchdog Timeout、Safety Watchdog Timeout等；

以RTAC00为例，

默认值为0xA80108，即对应ALM Group GID0 = d8 ，Alarm ID ALID0 = d10 ,对应ALM8[10]CPU0 看门狗超时，

每个寄存器可以配置2个Alarm，因此RTAC00 ，RTAC01共计可以配置服务4个Alarm，在默认配置中，RT0主要服务 Safety WDT, CPU0\1\2 WDT

• RTAC10
• RTAC11

RTAC10\11用于配置RT1的服务对象，包括CPU Watchdog Timeout、Safety Watchdog Timeout等，与上述配置类似，RT0默认服务CPU3\4\5 WDT。

2.3 NMI里可以做什么？

配置好RT后，我们继续来看看看门狗超时的行为--NMI，全称Non-Maskable Interrupt。

它是Tricore内核Trap系统中的一个具体实现。

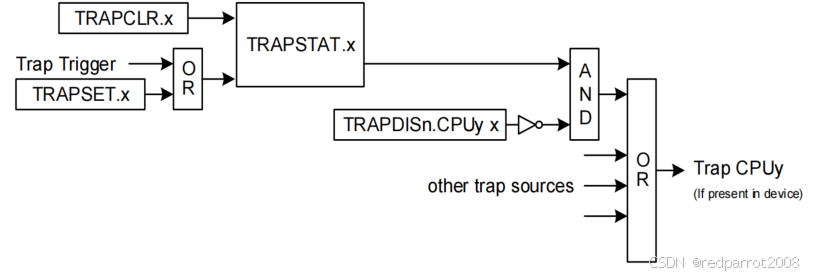

SMU通过内部行为配置NMI触发一个Trap事件给到SCU，再有SCU仲裁生成Trap给到对应CPU，如下：

rap发生时，会由硬件自动生成一个Trap ID，该ID由两部组成，

TCN：Trap Class Number，作为Trap table的索引，由硬件根据BTV生成
TIN：Trap Identification Number，硬件自动加载到的数据寄存器D[15]

3. End-of-Initialization(ENDINIT)保护

为了提供系统的安全性能，TC3xx上一些重要的寄存器都受Endinit保护，不能直接修改。如果想要修改这些重要寄存器，就需要先按特定步骤解锁Endinit，然后才能修改这些重要的寄存器的值，最后还要上锁Endinit。那什么是Endinit功能了？

Endinit 是一种写保护方案，它只允许在特定时间进行写入，并使受此功能保护的寄存器的意外修改几乎不可能实现。

3.1  ENDINIT 类型

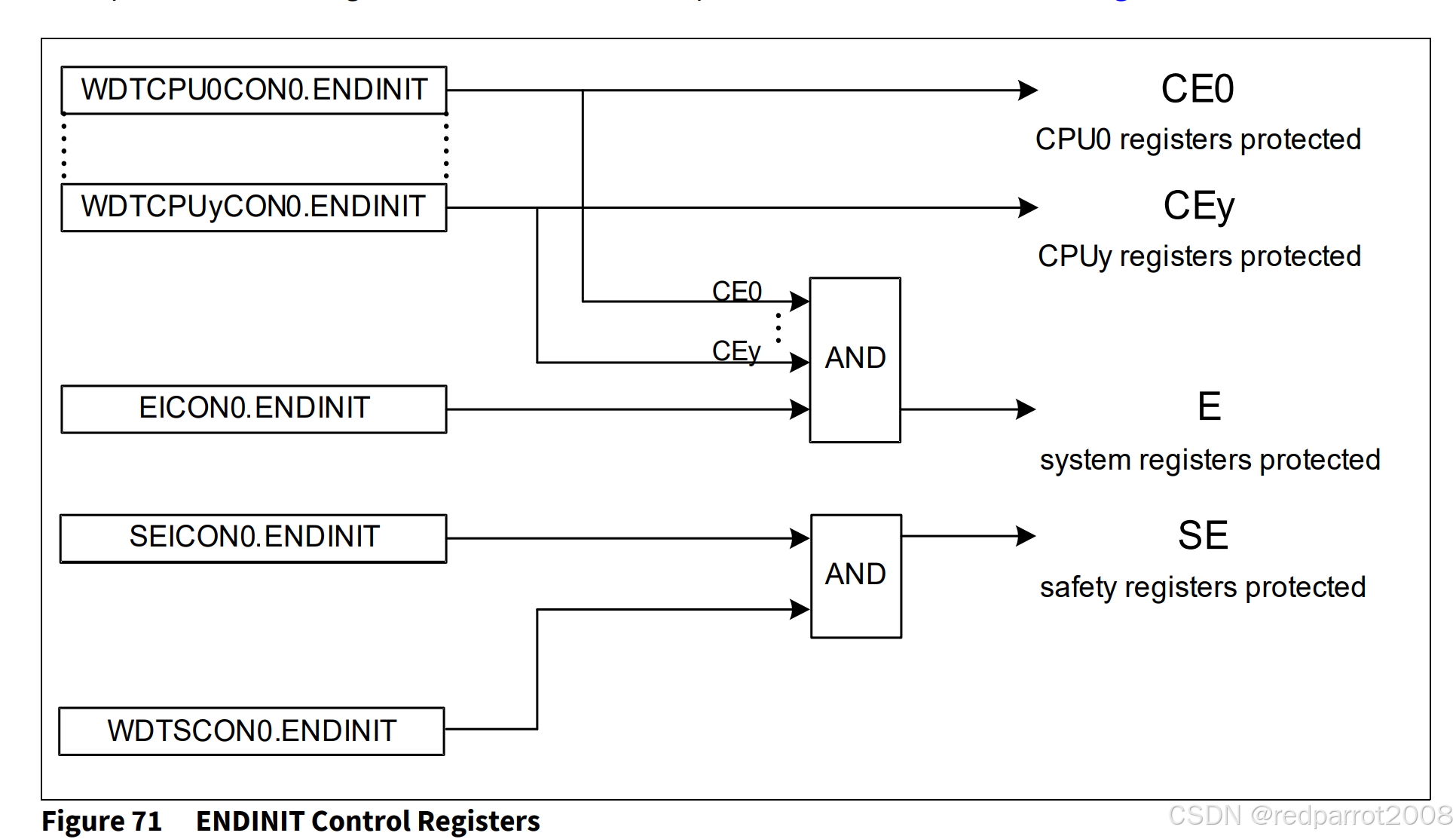

以下各节介绍了 WDT 的访问保护方案和 Endinit 超时操作。 在每个模块 (包括 SCU 本身) 的寄存器概览表中，通过每个 Endinit 类型保护的寄存器在描述写入访问的列中标识，如下所示：

•  “ CEy ” - CPU 关键寄存器。 仅当 CPUy WDT ENDINIT=0 (y=CPU number) 时可写。也就是，只有把要要访问这个寄存器的CPU的ENDINIT设为0后，这个寄存器才能被这个CPU写访问（也就是解锁WDTCPUyCON0.ENDINIT）。
• “ E ” - 系统关键寄存器 - 任何 (一个或多个) CPUy 看门狗计时器 ENDINIT=0 或 EICON0.ENDINIT=0 时可写。也就是，任意一个CPU的ENDINIT设为0后，所有CPU都可以对这个寄存器进行写访问。
•  “ SE ” - 安全关键寄存器 - 仅当安全监控计时器 ENDINIT=0 或 SEICON0.ENDINIT=0 时才可写入。也就是，Safety Watchdog的ENDINIT设为0后，Safety EndInit的保护就解除了，所有CPU都可以对这个寄存器进行写访问（也就是解锁WDTSCON0.ENDINIT）。
• .以上都不是 - 随时都可以访问

EICON0和SEICON0是两个Global的ENDINIT保护寄存器，如果不想改变Watchdog CPUx或者Safety Watchdog的ENDINIT值，但是又想解除保护，就可以使用Global的EICON0和SEICON0（前提是EndInit的保护等级是“E”或者“SE”）。
